العلامة التجارية: SOLH من Richge Technology

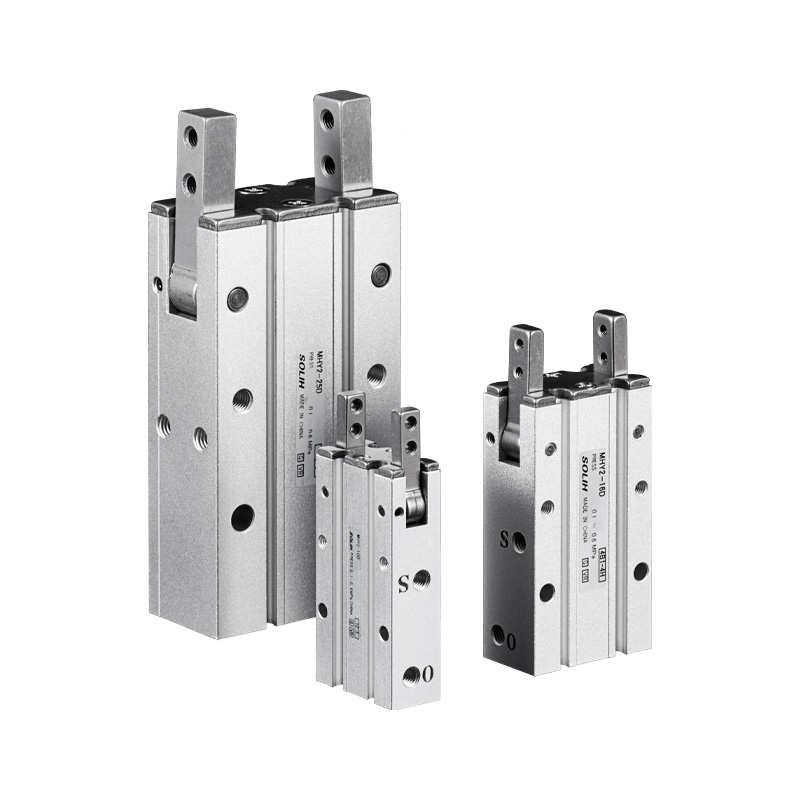

سلسلة SOLH MHY2 عبارة عن قابض هوائي قياسي بفكين عريضين بزاوية 180 درجة. المزايا الأساسية: زاوية فتح كبيرة جدًا، وهيكل مدمج خفيف الوزن، وهيكل مضاد للغبار، وموضع متكرر ثابت. مثالية للتعامل مع قطع العمل الدائرية وغير المنتظمة، والتحميل/التفريغ الآلي، والتقليب والفرز. يتيح مسار الحركة البسيط الالتقاط والتحرير المباشر دون حركة ميكانيكية معقدة.
- ناقل الحركة: آلية الكامة (وليست التروس والرف). تعمل المكابس المزدوجة على دفع مجموعة الكامة لقيادة الفكين بشكل متزامن. أقصى زاوية فتح 180 درجة، موضع الإغلاق الزائد -3 درجات للإمساك المضاد للارتخاء. تأرجح متزامن سلس دون انحراف الفك.
- البناء: هيكل من سبائك الألومنيوم، وفكوك من الفولاذ المقاوم للصدأ بشكل قياسي، وحلقة مغناطيسية مدمجة، وفتحات تثبيت للمفاتيح المغناطيسية بأربعة جوانب. فتحات التركيب متاحة على الوجوه السفلية والجانبية. تصميم الخلوص الضيق يمنع دخول الغبار والحطام إلى الآلية الداخلية.
- وضع التشغيل: التمثيل المزدوج (D) فقط، لا يوجد متغيرات NO/NC ذات التمثيل الفردي. تحكم في الهواء ثنائي الاتجاه مع سرعة فتح/إغلاق قابلة للتعديل.
- دقة تحديد المواقع: كرر دقة تحديد المواقع ± 0.02 مم مع زاوية تأرجح ثابتة.

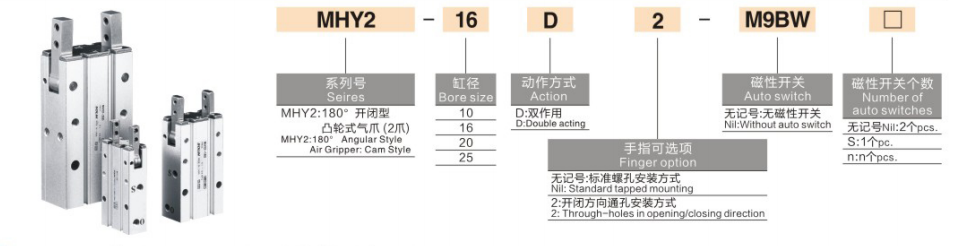

1. مثال النموذج: MHY2-16D-S-M9BW
|
شريحة |
شفرة |
وصف |
| MHY2 |
كود السلسلة |
قابض هوائي متأرجح بزاوية 180 درجة |
|
16 |
حجم التجويف |
10 / 16 / 20 / 25 ملم (رقم المواصفات 6/32/40) |
|
D |
وضع التشغيل |
D = التمثيل المزدوج (الخيار المتاح فقط) |
| -س |
خيار الحلقة المغناطيسية |
فارغ = بدون مغناطيس؛ S = حلقة مغناطيسية مدمجة لتثبيت المفتاح المغناطيسي |
| -M9B |
التبديل المغناطيسي |
M9B (NPN) / M9N (PNP) / M9P كابل قياسي 0.5 متر؛ ث = 1 م؛ ل = 3 م |
| رمز جبل لاحقة |
خيار التركيب |
فارغ = فتحة استغلالها القياسية؛ 2 = التركيب من خلال الفتحة |
2. مرجع الطلب القياسي
MHY2-20D-S-M9BW: تجويف 20، مزدوج الفعل، حلقة مغناطيسية مدمجة، مفتاح مغناطيسي M9B مع كابل بطول 1 متر.
|
عنصر المعلمة |
المواصفات القياسية |
| كمية الفك |
2 فكي متأرجح |
| زاوية التأرجح |
الحد الأقصى للفتح 180 درجة، موضع الإغلاق الزائد -3 درجات |
| وضع التشغيل |
التمثيل المزدوج فقط (د) |
| نطاق ضغط التشغيل |
0.1~0.6 ميجا باسكال (ضغط العمل الأمثل: 0.5 ميجا باسكال) |
| ضغط إثبات |
0.7 ميجا باسكال |
| درجة الحرارة المحيطة |
-10 ~ 60 درجة مئوية (لا يوجد جليد داخل أنابيب الهواء) |
| كرر دقة الموقف |
± 0.02 ملم |
| موضوع منفذ الهواء |
10/16/20/25: M5×0.8 |
| تشحيم |
عملية خالية من الزيت |
| تركيب التبديل |
أخاديد منزلقة بأربعة جوانب، تدعم مفتاحًا مغناطيسيًا أو 2 |
|
تتحمل (مم) |
النموذج الكامل |
عزم الدوران (N・m) |
قوة التثبيت المكافئة (N) |
الوزن الصافي (ز) |
|
10 |
MHY2-10D |
0.16 |
~4.6 |
70 |
|
16 |
MHY2-16D |
0.54 |
~15.4 |
150 |
|
20 |
MHY2-20D |
1.10 |
~31.4 |
320 |
|
25 |
MHY2-25D |
2.28 |
~65.1 |
560 |
ملاحظة هامة: تقل قوة التثبيت الفعالة مع زيادة مسافة التثبيت L. يعد التحقق من عزم الدوران إلزاميًا أثناء الاختيار.
✅ اختر MHY2 إذا:
-- تتطلب فتحة واسعة للغاية بزاوية 180 درجة للأنابيب الأسطوانية والأجزاء غير المنتظمة الشكل ومحطات التحميل/التفريغ والتقليب
- المؤثر النهائي للروبوت المدمج ذو الحمولة الخفيفة، وأولوية التصميم خفيفة الوزن
- بيئة ورشة العمل مليئة بالغبار والحطام، وتتطلب بنية داخلية مضادة للتلوث
- تحتاج إلى حل بديل عندما لا يتمكن القابض المتوازي MHZ2 من الإمساك بقطع العمل غير المنتظمة ذات القطر الكبير
❌ لا ينصح به، اختر نماذج بديلة:
- تحتاج إلى عمل فردي مفتوح بشكل طبيعي / مغلق بشكل طبيعي مع إيقاف التشغيل → اختر قابض تأرجح التروس MHW2
- يتطلب تجويفًا أكبر من 25 مم وقوة تثبيت ثقيلة ← اختر سلسلة MHW2 (الحد الأقصى للتجويف يصل إلى 40)
- لقط خطي متوازي نقي مع مسافة فتح صغيرة → اختر القابض المتوازي MHZ2
- حدد التجويف وفقًا لقطر قطعة العمل والبعد الخارجي: 10 (صغير) → 16 → 20 → 25 (متوسط - كبير)
- إضافة حلقة مغناطيسية لاحقة -S بالإضافة إلى مفاتيح مغناطيسية من سلسلة M9 لتعليقات موضع PLC
- اختيار التركيب: فارغ للثقب القياسي؛ لاحقة -2 للتثبيت من خلال الفتحة المناسبة لتجميع المنصة والقوس
- فحص الحمل: حافظ على مسافة التثبيت L أقل من 35 مم؛ الحفاظ على عامل الأمان ≥1.5 لعزم الدوران وقوة التثبيت
تعتمد القابض الهوائي المتأرجح بعرض 180 درجة SOLH MHY2 على هيكل نقل الكاميرا المضاد للغبار، مزدوج المفعول فقط، دقة تكرار ± 0.02 مم مع مفتاح مغناطيسي اختياري وتركيب من خلال الفتحة، حل مدمج خفيف الوزن لالتقاط قطع العمل الدائرية وغير المنتظمة ذات القطر الكبير، والتقليب والفرز على معدات التشغيل الآلي للروبوت المصغر.
