العلامة التجارية: SOLH من Richge Technology

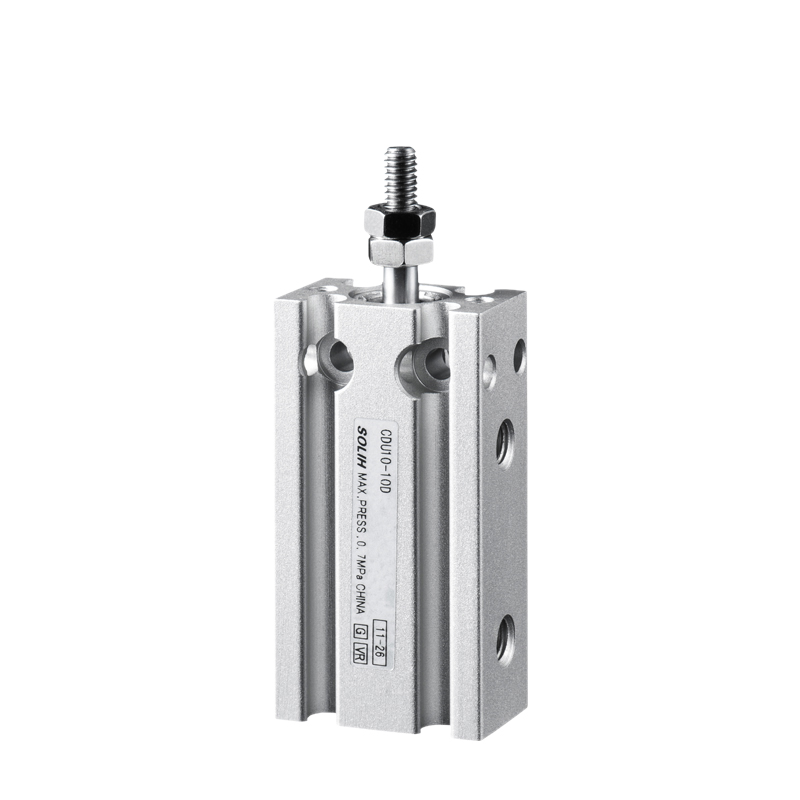

سلسلة SOLH CU/CDU أسطوانة تركيب خالية من الكتل المستطيلة. تتيح فتحات التثبيت متعددة الأسطح التثبيت المباشر في أي اتجاه بدون أقواس. تصميم مدمج رفيع للغاية يستخدم على نطاق واسع لدفع الأحمال الخفيفة والتثبيت وتحديد المواقع في معدات التشغيل الآلي ذات مساحة التثبيت المحدودة.
|
نموذج |
ميزة |
طلب |
| سو |
بدون حلقة مغناطيسية، لا يمكن أن تناسب المفاتيح المغناطيسية |
مشاريع حساسة من حيث التكلفة دون ردود فعل الموقف |
| الاتحاد الديمقراطي المسيحي |
مغناطيس مدمج، يدعم أجهزة الاستشعار المغناطيسية CMSH/DMSH |
تحتاج إلى تمديد/سحب الكشف عن الموقف |
| CUK/CDUK |
قضيب المكبس غير الدوار |
يجب أن تكون زاوية قطعة العمل ثابتة، وتمنع دوران العمود |
| CUW/CDUW |
قضيب مكبس مزدوج، دليل متكامل، مضاد للالتواء |
التطبيقات ذات التحميل الجانبي وقوة الإزاحة |
- تركيب متعدد الاتجاهات: يتم التثبيت من الأسفل أو الجانب أو الوجه النهائي، مع حفظ دعامة التثبيت؛
-- جسم مستطيل نحيف، أرق بنسبة 40% من أسطوانة قضيب الربط القياسية؛
- هياكل متعددة: قضيب فردي قياسي، قضيب مضاد للدوران، قضيب موجه مزدوج؛
- نسخة مغناطيسية مدمجة (CDU) مع فتحات استشعار قابلة للتعديل؛
- محمل التشحيم الذاتي، التشغيل المستمر بدون زيت؛
- وسادات عازلة مطاطية ثابتة لتقليل التأثير والضوضاء.

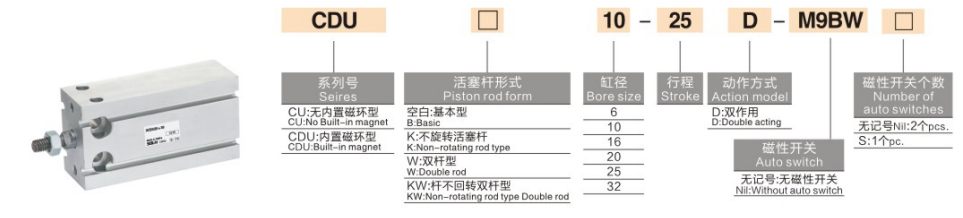

1. مثال: CDU16×30S
-- CDU: اسم السلسلة، C = مغناطيس مدمج؛ K = قضيب غير دوار؛ ث = قضيب مزدوج
-- 16 : حجم التجويف (مم):6,10,16,20,25,32
- 30: طول الشوط (مم)
-- S: المواصفات القياسية
|
المعلمة |
مواصفة |
| حجم التجويف |
6,10,16,20,25,32 ملم |
| السكتة الدماغية القياسية |
5 ~ 60 ملم |
| نوع التمثيل |
التمثيل المزدوج (افتراضي)؛ تمديد عودة/خروج الربيع ذو التمثيل الفردي |
| ضغط التشغيل |
التمثيل المزدوج: 0.05 ~ 0.7MPa؛ التمثيل الفردي: 0.15 ~ 0.7 ميجا باسكال |
| ضغط إثبات |
1.05 ميجا باسكال |
| درجة حرارة |
-10 إلى 60 درجة مئوية (لا يوجد ثلج في الهواء) |
| سرعة المكبس |
50 ~ 500 ملم / ثانية |
| وسادة |
عازلة مطاطية ثابتة على كلا الطرفين |
| موضوع الميناء |
M5×0.8 (φ6/10); PT1/8 (φ16~32) |
| تشحيم |
عملية خالية من الزيت |
|
تتحمل (مم) |
منطقة الدفع/السحب |
0.2 ميجا باسكال |
0.4 ميجا باسكال |
0.6 ميجا باسكال |
0.7 ميجا باسكال |
|
6 |
28.3 / 25.4 |
5.7 / 5.1 |
11.3 / 10.2 |
17.0 / 15.2 |
19.8 / 17.8 |
|
10 |
78.5 / 70.7 |
15.7 / 14.1 |
31.4 / 28.3 |
47.1 / 42.4 |
54.9 / 49.5 |
|
16 |
201.1 / 181.0 |
40.2 / 36.2 |
80.4 / 72.4 |
120.7 / 108.6 |
140.8 / 126.7 |
|
20 |
314.2 / 282.7 |
62.8 / 56.5 |
125.7 / 113.1 |
188.5 / 169.6 |
219.9 / 197.9 |
|
25 |
490.9 / 452.4 |
98.2 / 90.5 |
196.4 / 181.0 |
294.5 / 271.4 |
343.6 / 316.7 |
|
32 |
804.2 / 754.8 |
160.8 / 151.0 |
321.7 / 301.9 |
482.5 / 452.9 |
562.9 / 528.4 |
-- 3C وأشباه الموصلات الدقيقة، سدادة، تركيب الضغط؛
- التثبيت الآلي العام، وتحديد المواقع، وتبديل المواد؛
- الأجهزة المنزلية وتجميع الأجهزة؛ معدات فرز الحمل الخفيف للتغليف.
تدعم أسطوانة هوائية مستطيلة الشكل SOLH CU/CDU التثبيت بدون قوس متعدد الزوايا، مع متغيرات قضبان غير دوارة ومزدوجة التوجيه، تستخدم على نطاق واسع لتحديد المواقع والتثبيت الآلي للخدمة الخفيفة قصيرة الشوط.
