العلامة التجارية: SOLH من Richge Technology

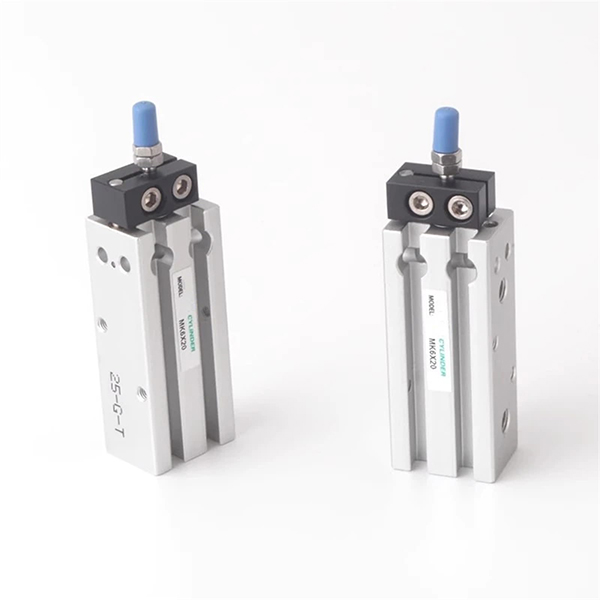

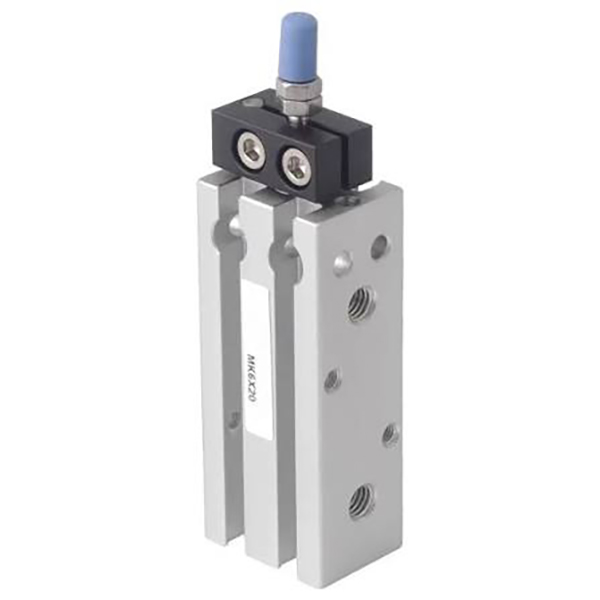

إن الأسطوانة الرفيعة متعددة التركيب من سلسلة SOLH MK هي نسخة مطورة من أسطوانة MD مع آلية مدمجة مضادة للدوران. يدعم الجسم المربع التثبيت على ستة أسطح بدون أقواس إضافية. يقيد الهيكل المضاد للالتواء دوران قضيب المكبس، ويتيح التثبيت المتوازي متعدد الأسطوانات، وهو مثالي للأتمتة الدقيقة ذات المساحة المحدودة مع متطلبات تحديد المواقع الزاوي. قابلة للتبديل المباشر مع سلسلة Airtac MD وSMC CQS.
- جسم ألومنيوم مربع رفيع، فتحة توجيه مدمجة مضادة للدوران؛
-- أسطوانة صلبة بأكسيد، قضيب مكبس مطلي بالكروم، متين وخفيف الوزن؛
- المتغيرات الكاملة: MK (تمثيل مزدوج)، MSK (تمديد الزنبرك)، MTK (تراجع الزنبرك)، MKD (قضيب مزدوج)، MKJ (شوط قابل للتعديل للقضيب المزدوج)؛ اللاحقة -S للمغناطيس المدمج؛
- دقة مقاومة الدوران ± ± 0.5 درجة ، وتجنب الانحراف الزاوي لقطعة العمل ؛
-- قابلة للتركيب على الجوانب الأمامية والخلفية واليسار واليمين والأعلى والسفلية؛ دعم التجميع المتوازي جنبًا إلى جنب؛
- أخاديد مستشعر محيطية لتركيب المفتاح المغناطيسي المرن.

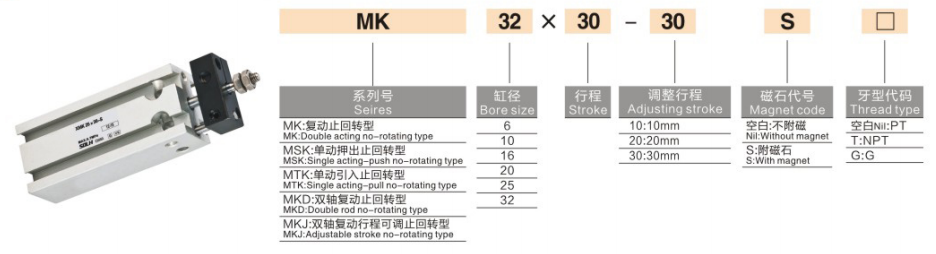

1. مثال: MK20-50-S
- MK: رمز السلسلة؛ K=مضاد للدوران؛ د = قضيب مزدوج؛ J = ضربة قابلة للتعديل
- 20: حجم التجويف: 6/10/16/20/25/32 ملم
- 50: طول الشوط 5 ~ 100 مم
-- -S: حلقة مغناطيسية مدمجة
|
المعلمة |
مواصفة |
| حجم التجويف |
6,10,16,20,25,32 ملم |
| ضغط التشغيل |
التمثيل المزدوج: 0.2 ~ 1.0MPa؛ التمثيل الفردي: 0.15 ~ 1.0MPa |
| ضغط إثبات |
1.5 ميجا باسكال |
| درجة حرارة |
غير مغناطيسي: -20~+70 درجة مئوية؛ إصدار المغناطيس: 0~+60 درجة مئوية |
| سرعة المكبس |
30 ~ 500 ملم / ثانية |
| وسادة |
منصات عازلة مطاطية ثابتة |
| موضوع الميناء |
M5 (φ6~25); G1/8 (φ32) |
| تشحيم |
عملية خالية من الزيت |
| المضادة للدوران |
الدقة ± ± 0.5 درجة |
|
تتحمل (مم) |
التوجه (ن) |
سحب (ن) |
|
6 |
14 |
11 |
|
10 |
39 |
31 |
|
16 |
101 |
89 |
|
20 |
157 |
141 |
|
25 |
245 |
220 |
|
32 |
402 |
362 |
-- اختر التجويف بهامش أمان لا يقل عن 50% لحمل العمل؛
- إضافة بدل 5 ~ 10 مم إلى حركة السفر العملية؛ الحد الأقصى القياسي: 100 مم؛
- اختر نموذج -S إذا كان الكشف عن الموقع مطلوبًا؛ حدد قضيب مزدوج MKD لحالة التحميل الجانبي.
أسطوانة مدمجة SOLH MK ذات ستة أسطح مزودة بآلية مدمجة مضادة للدوران، مناسبة لتحديد المواقع بدقة وتخطيط مدمج متعدد الأسطوانات في معدات التشغيل الآلي ذات المساحة المحدودة.
