العلامة التجارية: SOLH من Richge Technology
تتوافق الأسطوانة الصغيرة المصنوعة من الفولاذ المقاوم للصدأ من سلسلة SOLH C85 مع المعيار الدولي ISO 6432، نطاق التجويف φ8~25mm. الميزات: مخطط مدمج، مقاومة للتآكل، أداء عالي السرعة وعالي التردد، تشغيل خالي من الزيت. منتشرة على نطاق واسع في مجال الأغذية والأدوية والإلكترونيات ومعدات التشغيل الآلي الهوائية العامة.
1. المعيار: ISO 6432 (φ8–φ25)، أبعاد التركيب العالمية لسوق الأسطوانات الصغيرة العالمية.
2. المواد: 304 برميل من الفولاذ المقاوم للصدأ، وقضيب المكبس وجوز القفل؛ مقاوم للصدأ، ومناسب لظروف العمل الرطبة والأحماض الضعيفة والقلويات الضعيفة.
3. الهيكل: أغطية نهاية مجعدة على شكل لفة، خالية من قضيب الربط، شكل أسطواني مستقيم، حجم صغير وخفيف الوزن.
4. متغيرات التشغيل
- قضيب واحد مزدوج الفعل (قياسي)
- التمثيل الفردي (عودة الربيع / تمديد الربيع)
- اسطوانة متزامنة ذات قضيب مزدوج
- نوع القضيب غير الدوار C85K
5. وسادة: وسادة مطاطية قياسية. وسادة هوائية (اللاحقة C) اختيارية لـ φ10–25 لتقليل التأثير في ظل الحركة عالية السرعة.
6. الختم: ختم خاص ثنائي الاتجاه مع أخدود خزان الزيت، ضغط بدء التشغيل منخفض، عمر خدمة طويل تحت ظروف العمل الخالية من الزيت.
7. كشف الموقع: حلقة مغناطيسية مدمجة (رمز D) اختياري؛ أوضاع تركيب المفتاح المغناطيسي: A= أخدود المسار، B= أخدود الشريط الفولاذي.

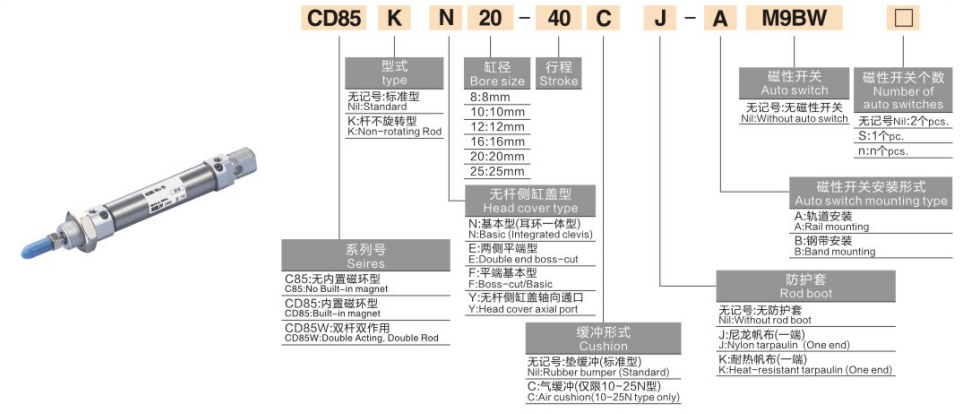

1. مثال النموذج: CD85N25-100C-B
|
شريحة |
شفرة |
تعريف |
| C85 |
السلسلة الأساسية |
ISO6432 اسطوانة صغيرة من الفولاذ المقاوم للصدأ |
|
D |
خيار المغناطيس |
D= حلقة مغناطيسية مدمجة؛ فارغ = لا يوجد مغناطيس |
| ن/ف/ه/ك |
رمز البديل |
N = النوع الأساسي المشبك المتكامل F=نوع النهاية المسطحة E= التمثيل المفرد K = قضيب غير دوار |
|
25 |
حجم التجويف (مم) |
8,10,12,16,20,25 |
|
100 |
طول السكتة الدماغية |
الأعلى. 400 ملم للتمثيل المزدوج |
|
C |
وسادة |
فارغة = وسادة مطاطية؛ C= وسادة هوائية (φ10~25 متوفرة) |
|
B |
تبديل جبل |
أ= أخدود المسار؛ B = أخدود الشريط الفولاذي |
2. مثال مرجعي للطلب: CD85N16-50
-- النوع الأساسي، التجويف 16، السكتة الدماغية 50، مغناطيس مدمج، وسادة مطاطية.
|
عنصر المعلمة |
مواصفة |
| أحجام تتحمل |
φ8,10,12,16,20,25 ملم |
| ضغط التشغيل |
0.1-1.0 ميجاباسكال؛ الحد الأدنى لضغط بدء التشغيل: 0.05 ميجا باسكال |
| ضغط إثبات |
1.5 ميجا باسكال |
| درجة الحرارة المحيطة |
-10~+70°C；-10~+60°C للطراز المجهز بالمغناطيس |
| سرعة المكبس |
50-1500 مم/ثانية، مناسب للتردد العالي |
| وسادة |
وسادة مطاطية قياسية؛ وسادة هوائية اختيارية (φ10–25) |
| موضوع منفذ الهواء |
M5×0.8 (φ8–16); G1/8 (φ20–25) |
| تشحيم |
مدعوم بعملية مدهونة مسبقًا وخالية من الزيت |
| التسامح مع السكتة الدماغية |
± 1.0 ملم |
| تتحمل (مم) |
التوجه (ن) |
قوة السحب (ن) |
الحمل الأفقي المرجعي (كجم) |
|
8 |
30 |
27 |
1.5 |
| 10 |
47 |
43 |
2.3 |
| 12 |
68 |
62 |
3.4 |
| 16 |
121 |
110 |
6.0 |
| 20 |
188 |
172 |
9.4 |
| 25 |
294 |
270 |
14.7 |
1. خيارات التركيب ISO6432
-- N: النوع الأساسي مع شق مدمج (الأكثر شيوعًا)
--F: التركيب المحوري ذو الطرف المسطح
-- L: حامل بقدم واحدة / M: حامل بقدمين
--G: حامل شفة
-- NU: تركيب مرتكز الدوران
2. الإصدارات المشتقة الرئيسية
-- CD85: مع حلقة مغناطيسية مدمجة، متوافقة مع أجهزة الاستشعار المغناطيسية
- C85K: قضيب مكبس مربع غير دوار، موضع مضاد للالتواء
-- C85E: تمثيل فردي (عودة الربيع / تمديد الربيع)
-- CWCD85E: أسطوانة مزدوجة الفعل مزدوجة القضيب، حركة متزامنة
1. ✅ المناسبات المفضلة لـ C85
-- صناعة المواد الغذائية والأدوية والإلكترونيات: الفولاذ المقاوم للصدأ، درجة نظيفة، مضاد للتآكل
- دورات عالية السرعة والتردد العالي: 50-1500 مم / ثانية ترددية قصيرة الشوط
- تصميم المعدات المدمجة: جسم أسطواني نحيف φ8–25
- بيئة ورشة عمل رطبة ومسببة للتآكل قليلاً
- الطلب العالمي على التبادل: البعد العالمي ISO6432 للاستبدال المباشر
1. اختيار التجويف: حساب الدفع والحمل الأفقي، احتياطي هامش الأمان ≥50%؛ اختر تجويفًا أصغر لتشغيل التردد العالي.
2. تأكيد السكتة الدماغية: أضف هامشًا إضافيًا بمقدار 10-20 مم؛ الحد الأقصى للسكتة الدماغية 400 مم.
3. اختيار التكوين
- مغناطيس مدمج: أضف الكود D
- تقليل التأثير بسرعة عالية: اختر وسادة هوائية لاحقة C
- متطلبات مقاومة الالتواء: حدد إصدار K غير الدوار
- شكل التركيب المطابق: N/F/L/M/G وفقًا لهيكل المعدات
أسطوانة صغيرة من الفولاذ المقاوم للصدأ SOLH C85/CD85 ISO6432 قابلة للتبديل بالكامل مع سلسلة SMC المستوردة، وتدعم التشغيل عالي السرعة الخالي من الزيت، وطرق تركيب متعددة وقضيب اختياري مضاد للدوران، ومشغل خطي مثالي لخطوط الإنتاج الآلية الغذائية والطبية والإلكترونية.
