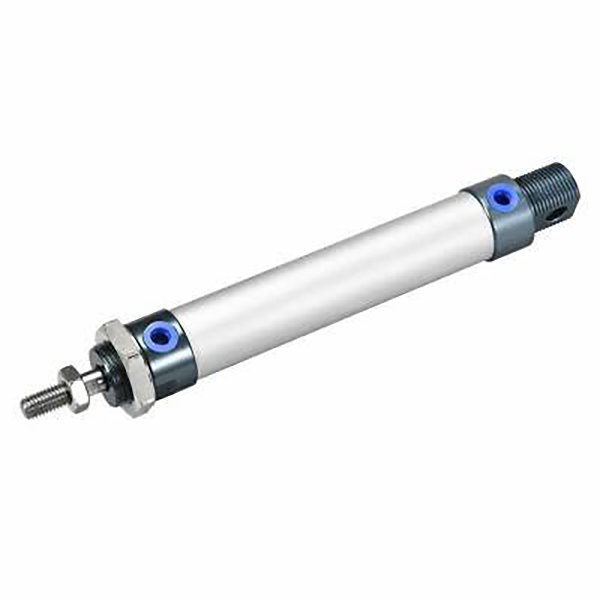

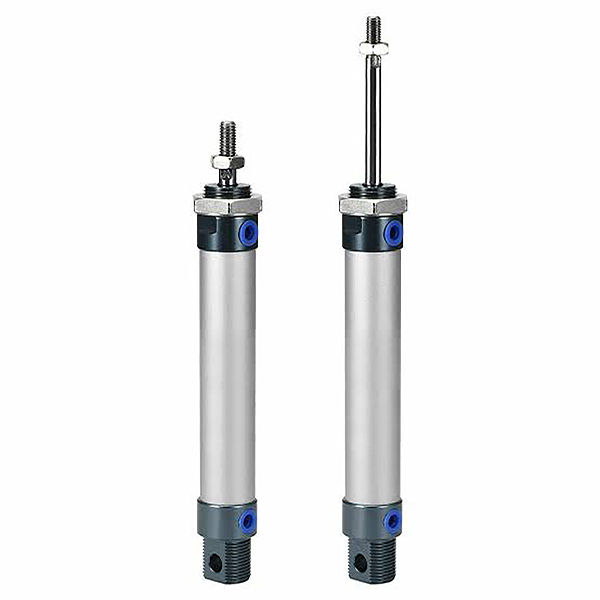

أسطوانة صغيرة من سبائك الألومنيوم من سلسلة MAL | اسطوانة هوائية اقتصادية وخفيفة الوزن

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج والميزات الهيكلية الأساسية

     سلسلة SOLH MAL عبارة عن أسطوانة هوائية صغيرة مصنوعة من سبائك الألومنيوم وخفيفة الوزن واقتصادية، ومعترف بها على نطاق واسع في السوق كحل أسطوانة صغيرة فعال من حيث التكلفة. باستخدام أنبوب أسطواني من سبائك الألومنيوم المؤكسد وقضيب مكبس من الفولاذ المقاوم للصدأ، فهو يتميز بالوزن الخفيف للغاية والهيكل المدمج والتكلفة المنخفضة. بفضل التوافق القوي مع سلسلتي MA وCM2، فهو مثالي للمعدات الآلية ذات التحميل الخفيف والحساسة للميزانية في مجال الإلكترونيات والتعبئة والتغليف والصناعة الخفيفة وسيناريوهات العمل الجافة منخفضة الغبار.

  1.1 المعيار العالمي وقابلية التبادل العالية

     تم تصنيعها وفقًا للمعايير الصناعية العالمية المحلية بأبعاد تركيب موحدة ومواصفات الواجهة. إنها تحقق قابلية تبادل هيكلية وأبعاد ممتازة مع أسطوانات سلسلة MA وCM2 السائدة، مما يدعم الاستبدال بدون تعديل، وتجديد المعدات والتجميع القياسي للدفعة.

  1.2 هيكل المواد خفيفة الوزن

     مصنوع من أنبوب أسطواني من سبائك الألومنيوم المؤكسد الممتاز وأغطية نهائية من سبائك الألومنيوم، متطابق مع قضيب المكبس المصنوع من الفولاذ المقاوم للصدأ المقاوم للصدأ. بالمقارنة مع أسطوانات سلسلة MA التقليدية، فإن سلسلة MAL أخف وزنًا بنسبة 15% وأقصر بحوالي 10 ملم في الطول الإجمالي. فهو يوفر قابلية نقل رائعة وأداء تركيب مدمج مع التحكم في التكاليف بشكل فعال.

  1.3 هيكل قفل الخيط المستقر

     اعتماد تقنية قفل خيط الغطاء المزدوج مع هيكل تجميع محكم ومستقر. يضمن المظهر المستدير المستدير الانسيابي هيكلًا عامًا بسيطًا وتفكيكًا وصيانة وتصحيح الأخطاء بشكل يومي، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة اللاحقة لخطوط الإنتاج الآلية الخفيفة.

  1.4 الحركة المتنوعة والمشتقات الوظيفية

     • MAL التمثيل المزدوج: حركة ترددية لسحب الهواء ثنائي الأطراف، النوع القياسي الأكثر عالمية للأتمتة الخطية التقليدية ذات الحمل الخفيف.

     • MSAL التمثيل الفردي (الدفع للخارج): هيكل دفع زنبركي، تمديد قضيب تلقائي بعد انقطاع التيار الكهربائي لآليات إعادة ضبط السلامة.

     • MTAL التمثيل الفردي (التراجع): هيكل عودة الزنبرك، وسحب القضيب تلقائيًا بعد انقطاع التيار الكهربائي لسيناريوهات تحديد المواقع الوقائية.

     • MALD قضيب مزدوج: قضيب المكبس ذو النهاية المزدوجة، يحقق التشغيل المتزامن والسكتة الفعالة المضاعفة من أجل نقل متزامن دقيق.

     • MALJ السكتة الدماغية القابلة للتعديل: تصميم مزدوج الفعل مع شوط قابل للتعديل، يدعم تحديد الموضع الدقيق ومعايرة الأشواط المرنة لتلبية متطلبات العمل المتغيرة.

  1.5 عازلة مرنة ونظام ختم متين

     معيار مجهز بوسادة عازلة مطاطية عالية الجودة لتقليل الضوضاء الأساسية وامتصاص الصدمات؛ يعمل حاجز الهواء الاختياري المحسن (رمز C) على تقليل الاهتزاز والضوضاء بشكل فعال أثناء التشغيل الدوري عالي السرعة. اعتماد ختم مركب ثنائي الاتجاه منخفض الاحتكاك مع أخدود تخزين الزيت المدمج، تتميز الأسطوانة بضغط بدء منخفض للغاية وتشغيل مستقر خالي من الزيت، مع عمر خدمة يصل إلى 5 ملايين دورة.

  1.6 تكوين الحث المغناطيسي الاختياري

     تدعم سلسلة MAL الحلقة المغناطيسية المدمجة الاختيارية (رمز S)، وهي متوافقة تمامًا مع المفاتيح المغناطيسية من سلسلة CS1-G وSMC M9B. إنه يحقق الكشف الدقيق عن موضع المكبس في الوقت الفعلي وربط الإشارة الكهربائية، مما يلبي تحديد موضع الدورة الآلي ومتطلبات المراقبة الذكية لمعدات التشغيل الآلي للخدمة الخفيفة.

2. أكمل قواعد تسمية النماذج وأمثلة الطلبات

  1. هيكل النموذج النموذجي: MAL25-100S-CM-FA

 2. أمثلة على الترتيب القياسي

     • نموذج مغناطيسي قياسي مزدوج الفعل: MAL32-75S-CM (تجويف 32 مم، شوط 75 مم، ذيل مستدير، مع حلقة مغناطيسية)

     • نموذج عودة الربيع بالتمثيل الفردي: MTAL20-50S-U (تجويف 20 مم، شوط 50 مم، ذيل مسطح، إعادة ضبط أحادية الفعل)

     • نموذج التمثيل المزدوج للقضيب المزدوج: MALD25-100S-CA (تجويف 25 مم، شوط 100 مم، ذيل متأرجح، تشغيل متزامن بقضيب مزدوج)

3. المعلمات التقنية الأساسية (النوع القياسي)

4. مخطط مرجعي للشد والدفع النظري 0.5MPa (قضيب واحد)

 4.1 بيانات الأداء المزدوج (MAL).

  4.2 بيانات أداء التمثيل الفردي (MTAL Spring Return).

5. نماذج التركيب والنماذج المشتقة

  5.1 طرق التركيب العالمية المتنوعة

     • سم ذيل مستدير: تركيب مستقيم قياسي، النوع الأكثر عالمية لتشغيل الحمل الخفيف الخطي الثابت التقليدي

     • كاليفورنيا سوينغ الذيل: هيكل ذيل قابل للتأرجح، مناسب للآليات الميكانيكية المتذبذبة والقلبية والربطية

     • U الذيل المسطح: تصميم ذيل مسطح صغير جدًا، مثالي لتخطيط مساحة التثبيت الرفيعة جدًا والضيقة

     • شفة أمامية/خلفية FA/FB: تثبيت الحافة المسطحة الأمامية والخلفية، التثبيت الرأسي المستقر لمعدات تحديد المواقع ذات الحمل الخفيف

     • قوس القدم LB: تثبيت قاعدة القدم المحورية، التركيب الجانبي المريح وترتيب المعدات المرنة

     • SDB قوس الأذن المزدوج: هيكل مفصلي مزدوج، يتكيف مع التأرجح المرن وظروف العمل الخاصة بالربط

  5.2 سلسلة المشتقات الأساسية

     • MAL قياسي مزدوج التمثيل: نموذج عالمي خفيف الوزن مزود بحلقة مغناطيسية اختيارية لأتمتة الحمل الخفيف بشكل عام

     • MSAL/MTAL التمثيل الفردي: أنواع دفع الزنبرك / إرجاع الزنبرك لإعادة ضبط الأمان وسيناريوهات تحديد المواقع الوقائية

     • MALD قضيب مزدوج: هيكل إخراج متزامن ثنائي الأطراف، مما يضاعف السكتة الفعالة ويحسن استقرار التشغيل

     • MALJ السكتة الدماغية القابلة للتعديل: تصميم السكتة الدماغية قابل للتخصيص لتحديد المواقع بدقة ومتطلبات معالجة السكتة الدماغية المتغيرة

     • وسادة MALC قابلة للتعديل: هيكل عازل للهواء مطور، مما يقلل من تأثير السرعة العالية والضوضاء من أجل التشغيل الدوري المتكرر

6. مقارنة اختيار MAL وMA

7. دليل الاختيار السريع المكون من 3 خطوات

     1. اختيار تتحمل: حدد حجم التجويف المناسب بناءً على وزن الحمولة الفعلي، واحتفظ بأكثر من 50% من هامش الأمان. قم بإعطاء الأولوية لسلسلة MAL لمشاريع الأتمتة ذات التحميل الخفيف والحساسة للميزانية.

     2. اختيار السكتة الدماغية: شوط العمل الفعلي بالإضافة إلى هامش أمان يتراوح بين 10 إلى 20 مم؛ اتبع حدود الحد القياسية: الفعل المزدوج ≥500 مم، التمثيل الفردي ≥150 مم.

     3. التكوين الوظيفي: اختر MAL للتمثيل المزدوج القياسي، وMTAL لعودة الزنبرك ذات التمثيل الفردي، وMALD للتشغيل المتزامن للقضيب المزدوج. حدد وسادة هوائية MALC للتشغيل عالي السرعة (> 500 مم / ثانية). تجهيز حلقة مغناطيسية S + مفاتيح CS1-G/M9B للكشف التلقائي عن الموقع.

ملخص جملة واحدة

     تتميز الأسطوانة الصغيرة المصنوعة من سبائك الألومنيوم خفيفة الوزن من سلسلة SOLH MAL بهيكل مدمج خفيف للغاية وتكلفة منخفضة للغاية وخيارات وظيفية متنوعة، وهي بمثابة الحل الهوائي الأكثر فعالية من حيث التكلفة للمعدات الآلية الصغيرة ذات الحمل الخفيف والبيئة الجافة ومحدودة الميزانية.
