أسطوانة دائرية خفيفة الوزن من الألومنيوم من سلسلة CG1 / CDG1

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

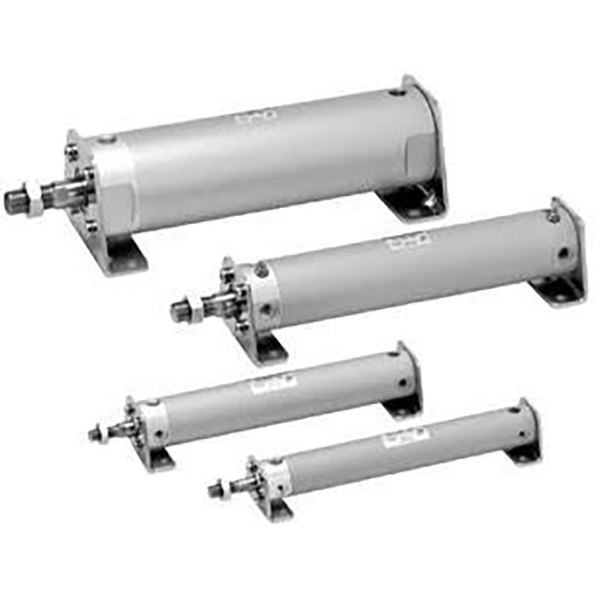

    SOLH CG1/CDG1 أسطوانة مستديرة خفيفة الوزن من الألومنيوم، التجويف φ20~100 مم، استبدال لاحق لسلسلة SMC CA1 القديمة بأبعاد تركيب قابلة للتبديل بالكامل. الميزات: خفيف الوزن، تركيب عالمي، تخطيط أنابيب مرن، ضوضاء منخفضة وأداء عالي السرعة. تستخدم على نطاق واسع في خطوط نقل الأتمتة، والمعدات الإلكترونية، وآلات التعبئة والتغليف، ومعدات الصناعة الخفيفة للأحمال الخفيفة والمتوسطة، والسكتة الدماغية الطويلة والتطبيقات الترددية عالية التردد.

الهيكل الأساسي وميزات التصميم

   1. قياسي: الجيل الجديد من الأسطوانة الدائرية خفيفة الوزن SMC، بديل مباشر لسلسلة CA1.

   2. المواد: أسطوانة من الألومنيوم المبثوق وأغطية نهائية، وقضيب مكبس مطلي بالكروم الصلب. أخف بنسبة 30% من الأسطوانات القياسية التقليدية، وقوة عالية وتبديد جيد للحرارة.

   3. الهيكل: أغطية نهاية مقفلة، شكل دائري مستقيم، سهل التفكيك والصيانة. 4 منافذ هوائية اتجاهية (فاصل 90 درجة)، ترتيب أنابيب مرن للغاية.

   4. متغيرات التشغيل

     -- CG1B مزدوج التمثيل: إمداد الهواء من كلا الطرفين، النموذج القياسي الأكثر شيوعًا

     - CG1S / CG1T تمثيل فردي: S=عودة الربيع؛ T=تمديد الزنبرك، إعادة الضبط التلقائي بعد قطع الهواء

     -- قضيب مزدوج CG1W: قضيب ممتد على كلا الجانبين، حركة متزامنة، قدرة معززة ضد الالتواء

     - قضيب غير دوار CG1K: قضيب مكبس سداسي لتحديد موضع دقيق ومضاد للالتواء

   4. وسادة: وسادة مطاطية قياسية. وسادة هوائية (اللاحقة أ) اختيارية لتقليل التأثير والضوضاء تحت السرعة العالية.

   5. الختم: ختم مركب منخفض الاحتكاك مع أخدود خزان الزيت، ضغط بدء تشغيل منخفض، تشغيل خالي من الزيت، عمر الخدمة ≥8 مليون دورة.

   6. كشف الموقع: CDG1 مجهز بحلقة مغناطيسية مدمجة، متوافقة مع مفاتيح السيارات M9B/A93/Z73 لتعليقات موضع المكبس؛ CG1 بدون مغناطيس، لا يمكنه تثبيت المفاتيح المغناطيسية.

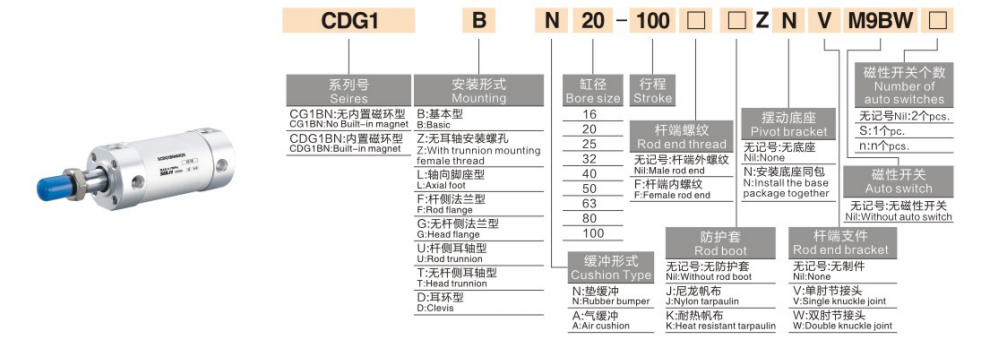

قاعدة ترميز النموذج الكاملة

   1. مثال النموذج: CDG1BN25-100Z

   2. أمثلة مرجعية للترتيب القياسي

     -- CDG1BN32-200Z: Bore32، السكتة الدماغية 200، فعل مزدوج، مغناطيس مدمج، سن قضيب أنثى

     -- CDG1S40-100Z: Bore40، السكتة الدماغية 100، إرجاع زنبركي أحادي الفعل، مغناطيس مدمج

     -- CDG1K50-150Z: تجويف 50، شوط 150، قضيب مكبس سداسي غير دوار

المواصفات الفنية الأساسية العالمية

قوة الدفع والسحب النظرية @0.5MPa (قضيب واحد، الوحدة: N)

   1. التمثيل المزدوج CG1B

  2. CG1S أحادي التمثيل (عودة الربيع عند 0.5 ميجا باسكال)

نماذج التركيب والنماذج المشتقة

   1. خيارات التركيب

     - النوع الأساسي B: التثبيت المباشر عبر خيوط الغطاء النهائي (الأكثر شيوعًا)

     - حامل القدم L: دعامة قدم محورية للتركيب الجانبي

     - شفة F/G: تثبيت لوحة شفة جانب القضيب/جانب الرأس

     - C/D Clevis: شق مفرد/شق مزدوج لآلية التأرجح

     - E Trunnion: حامل مرتكز الدوران على جانب الرأس لحركة الدوران والتأرجح

   2. سلسلة المشتقات الرئيسية

     -- CDG1B: تمثيل مزدوج قياسي مع مغناطيس مدمج

     -- CDG1S/T: إرجاع/تمديد زنبركي أحادي الفعل

     - CDG1W: قضيب مزدوج مزدوج الفعل

     - CDG1K: قضيب مكبس سداسي غير دوار

     - CDG1R: إصدار تركيب مباشر نحيف لمساحة محورية محدودة

     - CDG1KR: تركيب مباشر + قضيب غير دوار مزدوج المفعول

دليل الاختيار السريع المكون من 3 خطوات

   1. اختيار التجويف: حساب الدفع المطلوب والحمل الأفقي، احتياطي هامش الأمان ≥50%؛ قم بإعطاء الأولوية لـ CG1 لتطبيقات الحمل الخفيف والمتوسط ​​والتطبيقات طويلة الأشواط.

   2. تأكيد السكتة الدماغية: أضف هامش سفر إضافي يتراوح بين 10 إلى 20 مم؛ الحد الأقصى للسكتة الدماغية: التمثيل المزدوج ≥1000 مم، التمثيل الفردي ≥300 مم.

   3.  مطابقة التكوين

     - العملية: التمثيل المزدوج → B؛ عودة الربيع ذات التمثيل الفردي → S؛ متطلبات مكافحة الالتواء → K

     - الوسادة: أضف وسادة هوائية لاحقة عند سرعة التشغيل> 500 مم / ثانية

     - تعليقات الموقع: اختر الطراز المجهز بمغناطيس CDG1، وقم بمطابقة المفاتيح التلقائية M9B/A93

ملخص جملة واحدة

     أسطوانة الألومنيوم المستديرة خفيفة الوزن SOLH CG1/CDG1 قابلة للتبديل بالكامل مع سلسلة SMC CA1، وتصميم خفيف الوزن مع أنابيب متعددة الاتجاهات، وخيارات تركيب متعددة، ومشغل خطي مثالي طويل الشوط للتغليف والناقل وخطوط إنتاج الأتمتة الإلكترونية.
