سلسلة CQS اسطوانة رقيقة مدمجة

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

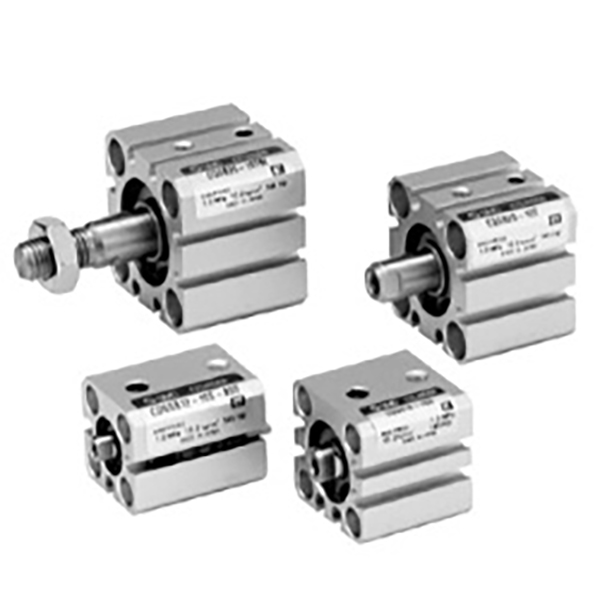

     الأسطوانة المدمجة الرفيعة من سلسلة SOLH CQS قابلة للتبديل مع سلسلة SMC CQS. مصممة لمساحة تركيب محدودة وتطبيقات عالية الدقة قصيرة الشوط. جسم مربع فائق النحافة، حجم التجويف φ12~25 مم، نسخة مطورة عالية الدقة تعتمد على سلسلة CQ2. يستخدم على نطاق واسع في أشباه الموصلات والإلكترونيات 3C وتركيبات التشغيل الآلي الدقيقة للتثبيت والدفع وتحديد المواقع.

الهيكل والميزات الرئيسية

     -- جسم مربع فائق النحافة، وطول إجمالي أقصر من طراز CQ2؛

     -- برميل من الألومنيوم الصلب المؤكسد، وقضيب مكبس مطلي بالكروم، وصلابة عالية؛

     - المتغيرات الكاملة: قضيب فردي قياسي، قضيب مزدوج، قضيب غير دوار، إصدار XB24 طويل العمر؛

     - مغناطيس مدمج CDQS للكشف عن مستشعر الموضع؛ فتحات استشعار متعددة الجوانب، لا يبرز المستشعر خارج الأسطوانة؛

     -- وسادة مطاطية ثابتة على كلا الطرفين، بدون وسادة هوائية؛

     - ختم منخفض الاحتكاك مع خزان الزيت، تشغيل بدون زيت، عمر الخدمة ≥5 مليون دورة.

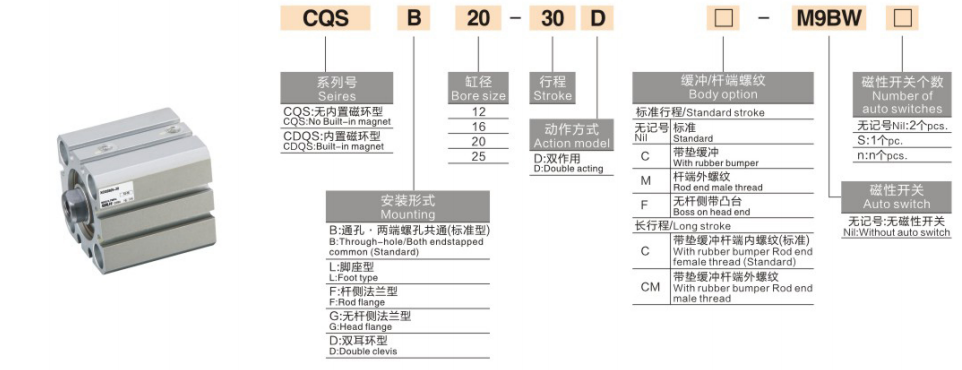

قاعدة ترميز النموذج

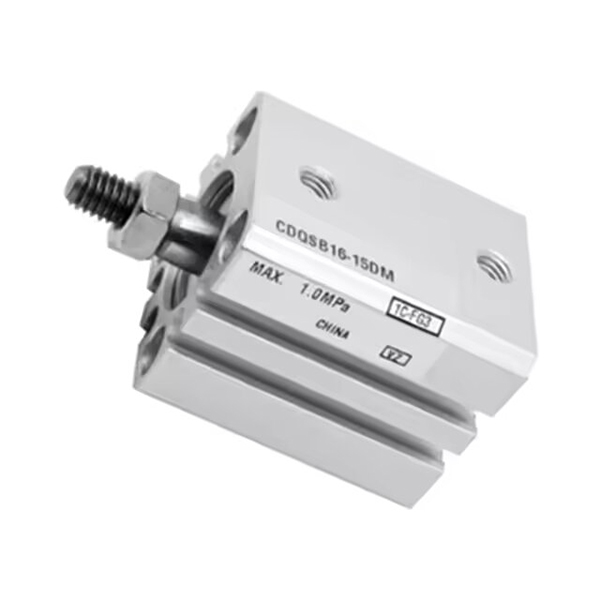

   1. مثال: CDQSB20-50D-M9BW

     - C: مغناطيس مدمج (CDQS)؛ لا C = CQS غير المغناطيسي

     --DQS: اسم السلسلة

     - ب = قضيب واحد؛ ث = قضيب مزدوج؛ K = قضيب غير دوار؛ KW = قضيب مزدوج مضاد للدوران

     -- 20 : مقاس التجويف 12/16/20/25 ملم

     - 50: طول الشوط 5 ~ 300 مم

     -- د: الهيكل القياسي الجديد

     - M9BW: خيار التبديل المغناطيسي

المواصفات الفنية

قوة الدفع والسحب النظرية @0.5MPa

ملخص جملة واحدة

     SOLH CQS أسطوانة هوائية رفيعة مدمجة للغاية مع متغيرات هيكلية متعددة وصلابة عالية وجسم قصير، مشغل مثالي عالي الدقة قصير الشوط لمعدات أتمتة 3C وأشباه الموصلات ذات المساحة المحدودة.
