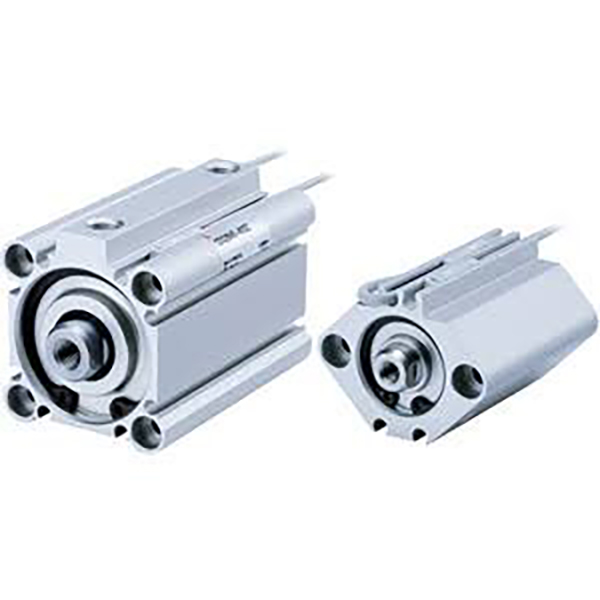

سلسلة CQ2 اسطوانة هوائية رقيقة مدمجة

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

     أسطوانة رفيعة مدمجة من سلسلة SOLH CQ2، قابلة للتبديل بالكامل مع معيار CQ2 الأصلي. جسم قصير للغاية، تم تقليل الطول بنسبة 50% مقارنةً بأسطوانة قضيب الربط القياسية. نطاق التجويف الكامل φ4~200mm، يستخدم على نطاق واسع للتثبيت والدفع وتحديد المواقع في التعبئة والتغليف والسيارات والإلكترونيات والأتمتة العامة.

الهيكل والميزات الرئيسية

     - جسم ألومنيوم مربع رفيع للغاية، سطح مؤكسد صلب، صلابة عالية؛

     -- قضيب المكبس المطلي بالكروم، خفيف الوزن ومتين؛

     - متغيرات متعددة: قضيب فردي، قضيب مزدوج، قضيب غير دوار، وسادة هوائية، إصدار شوط قصير للغاية؛

     - مغناطيس مدمج CDQ2 للكشف عن الموضع؛ أخاديد استشعار متعددة الجوانب، لا تبرز المفاتيح؛

     - مصد مطاطي قياسي، وسادة هوائية اختيارية للتشغيل بسرعة عالية؛

     - ختم منخفض الاحتكاك مع خزان الزيت، تشغيل بدون زيت، عمر الخدمة ≥5 مليون دورة.

قاعدة ترميز النموذج

   1. مثال: CDQ2B25-50Z-M9B

     --ج: مغناطيس مدمج (CDQ2)؛ لا C = CQ2 غير المغناطيسي

     --DQ2: اسم السلسلة

     - ب = قضيب واحد؛ ث = قضيب مزدوج؛ K = قضيب غير دوار؛ KW = قضيب مزدوج مضاد للدوران

     -- 25 : حجم التجويف 4~200 ملم

     -- 50 : طول الشوط

     -- Z: هيكل قياسي جديد خفيف الوزن

     -- -C: خيار الوسادة الهوائية

     --M9B: مفتاح مغناطيسي

المواصفات الفنية

قوة الدفع والسحب النظرية @ 0.5MPa (قضيب واحد)

ملخص جملة واحدة

     تغطي أسطوانة الهواء المضغوط الرفيعة المدمجة العالمية SOLH CQ2 التجويف الكامل φ4 ~ 200 مم، والمتغيرات الهيكلية الغنية مع وسادة هوائية اختيارية وقضيب مضاد للدوران، وهو المحرك قصير الشوط الأكثر استخدامًا على نطاق واسع لمعدات التشغيل الآلي الموفرة للمساحة.
