سلسلة CG3 أسطوانة خفيفة الوزن وقصيرة للغاية | الجيل الجديد من أسطوانات الهواء المضغوط عالية السرعة

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج والميزات الهيكلية الأساسية

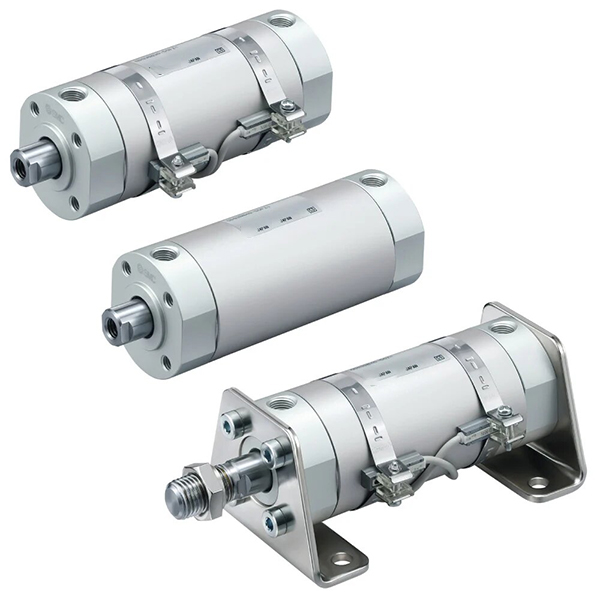

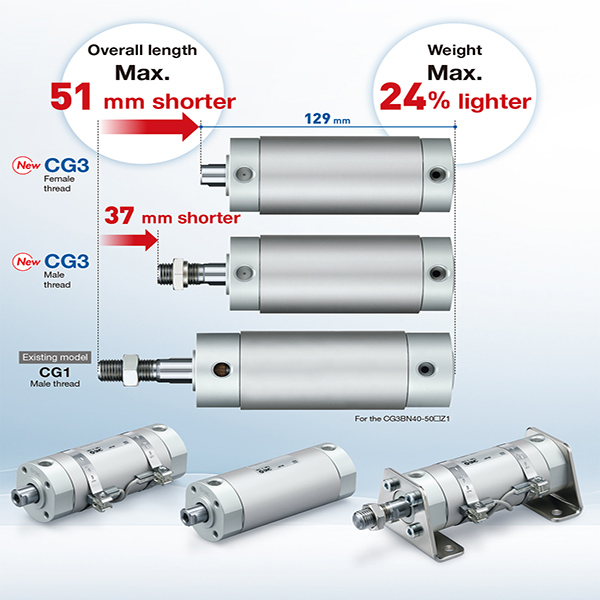

     سلسلة SOLH CG3/CDG3 عبارة عن أسطوانة هوائية خفيفة الوزن مصنوعة من سبائك الألومنيوم قصيرة جدًا من الجيل الجديد، وهي بمثابة ترقية واستبدال مباشر لسلسلة CG1 التقليدية. ويغطي نطاق تجويف واسعًا يتراوح من φ20 إلى φ100 مم، مع الحد الأقصى لتخفيض الطول الإجمالي بمقدار 51 مم وتقليل الوزن بنسبة 24% مقارنةً بـ CG1. يتميز بجسم مدمج للغاية، ووزن خفيف للغاية، وتشغيل منخفض الضوضاء وعالي السرعة وتصميم خالٍ من الزيت ولا يحتاج إلى صيانة، وهو مناسب تمامًا للحمل المتوسط ​​والخفيف، والتشغيل طويل الأشواط، والتشغيل عالي التردد والسيناريوهات ذات المساحة المحدودة، ويتم تطبيقه على نطاق واسع في خطوط الإنتاج الآلي، والمعدات الإلكترونية، وآلات التعبئة والتغليف وأنظمة الأتمتة الصناعية الخفيفة.

  1.1 معيار الصناعة وقابلية التبادل القوية

     تم تطوير سلسلة CG3 استنادًا إلى الجيل الجديد من معيار الأسطوانة المستديرة قصيرة النوع SMC، وتتميز بقابلية تبادل التركيب الممتازة مع سلسلة CG1 القديمة مع تحقيق أبعاد إجمالية أكثر إحكاما، وترقية المعدات القديمة بشكل فعال وتحسين تخطيط المساحة الميكانيكية دون تعديلات هيكلية معقدة.

  1.2 هيكل مواد خفيف الوزن ممتاز

     اعتماد سبائك الألومنيوم عالية القوة لأنبوب الأسطوانة وأغطية النهاية، مقترنة بقضيب المكبس المطلي بالكروم. تعمل تركيبة المواد المحسنة على تقليل الوزن الإجمالي بنسبة 24% مقارنةً بـ CG1، وتتميز بقوة هيكلية عالية وتبديد ممتاز للحرارة ومقاومة قوية للتشوه، مما يضمن تشغيلًا مستقرًا وعالي التردد على المدى الطويل.

  1.3 هيكل مدمج متكامل وأنابيب مرنة

     أنبوب الأسطوانة المتكامل وهيكل الغطاء النهائي مع تصميم قفل ملولب يبسط عملية التفكيك والتجميع والصيانة اليومية. يوفر تخطيط الأنابيب المبتكر رباعي الاتجاهات (فاصل 90 درجة) حرية فائقة للتركيب والأنابيب، مما يحل اختناق التثبيت في مساحة المعدات الضيقة ويدعم مخططات التخطيط الميكانيكية المتنوعة.

  1.4 أنواع الحركة المتنوعة لتغطية السيناريو الكاملة

     • التمثيل المزدوج (CG3B): حركة ترددية لسحب الهواء ثنائي الأطراف، وهو النوع القياسي الأكثر عالمية للقيادة الخطية الآلية التقليدية.

     • التمثيل الفردي (CG3S/T): S = عودة الربيع، T = تمديد الربيع؛ إعادة الضبط التلقائي بعد انقطاع التيار الكهربائي لسيناريوهات التعشيق الآمن وإعادة الضبط في حالات الطوارئ.

     • قضيب مزدوج (CG3W): حركة متزامنة للقضيب ثنائي الأطراف، شوط فعال مضاعف ومقاومة ممتازة للالتواء لآليات الربط وتحديد المواقع الخاصة.

     • قضيب غير دوار (CG3K): قضيب مكبس سداسي مضاد للالتواء، دوران صفر أثناء التشغيل لضمان تحديد موضع متكرر عالي الدقة.

  1.5 المخزن المؤقت الأمثل ونظام الختم المتطور

     عازلة مطاطية قياسية عالية المرونة (N) لامتصاص الصدمات الأساسية وتقليل الضوضاء؛ حاجز هواء اختياري من النوع A للتشغيل المتكرر عالي السرعة للتخلص من التأثير النهائي وإطالة عمر الخدمة. مجهزة بحلقة إغلاق مركبة منخفضة الاحتكاك وأخدود تخزين الزيت المدمج، تتميز الأسطوانة بضغط بدء منخفض للغاية، وتشغيل مستقر وأداء صيانة خالي من الزيت، مع عمر خدمة يزيد عن 8 ملايين دورة.

  1.6 التكوين التعريفي الذكي

     يأتي طراز CDG3 مع حلقة مغناطيسية مدمجة، متوافقة مع المفاتيح المغناطيسية من سلسلة M9B/A93/Z73 للكشف عن موضع المكبس في الوقت الفعلي والتحكم التلقائي في ربط الإشارة PLC؛ النسخة غير المغناطيسية CG3 قابلة للتطبيق للحركة الدورية البسيطة دون متطلبات الكشف عن الموقع.

2. أكمل قواعد تسمية النماذج وأمثلة الطلبات

 1. هيكل النموذج النموذجي: CDG3BN25-100Z

  2. أمثلة على الترتيب القياسي

     • نموذج خيط أنثوي مغناطيسي مزدوج المفعول: CDG3BN32-200Z (تجويف φ32، شوط 200 مم، مجهز بمغناطيس، خيط طرفي للقضيب الأنثوي)

     • نموذج عودة الربيع المغناطيسي ذو التمثيل الفردي: CDG3S40-100Z (تجويف φ40، شوط 100 مم، إعادة ضبط زنبركية أحادية الفعل، مجهز بالمغناطيس)

     • نموذج الدقة المغناطيسي غير الدوار: CDG3K50-150Z (تجويفφ50، شوط 150 مم، قضيب سداسي مضاد للالتواء)

3. المعلمات التقنية الأساسية (النوع القياسي)

4. 0.5MPa بيانات الدفع والتوتر النظرية

  4.1 جدول الدفع والشد المزدوج التمثيل (CG3B).

  4.2 جدول أداء التمثيل الفردي (CG3S Spring Return).

5. أنواع التركيب والنماذج المشتقة

 5.1 طرق التركيب العالمية المتنوعة

     • ب النوع الأساسي: التثبيت المباشر عبر خيوط الغطاء النهائي، وهي طريقة التثبيت الأكثر عالمية وفعالية من حيث التكلفة للقيادة الخطية القياسية.

     • جبل القدم L: مثبت بواسطة دعامة قدم محورية، مصمم خصيصًا للتركيب الجانبي وسيناريوهات التثبيت الأفقي.

     • جبل شفة F/G: تركيب مسطح على جانب القضيب / شفة جانبية بدون قضيب من أجل تحديد موضع رأسي ثابت وتثبيت الحمل الثقيل.

     • C/D Clevis جبل: وصلة شق مفرد / مشبك مزدوج، مناسبة للهياكل الميكانيكية المتأرجحة والربط.

     • E جبل مرتكز الدوران: تركيب مرتكز الدوران بدون قضيب، مثالي لظروف العمل المتقلبة والتأرجحية.

  5.2 سلسلة المشتقات الأساسية

     • CDG3B: نوع التمثيل المزدوج المغناطيسي (النموذج السائد القياسي)

     • CDG3S/T: نوع مغناطيسي أحادي الفعل (عودة الزنبرك / تمديد الزنبرك)

     • CDG3W: قضيب مغناطيسي مزدوج نوع الفعل المزدوج

     • CDG3K: نوع قضيب سداسي مغناطيسي غير دوار

     • CDG3R: نوع تركيب مباشر رفيع للغاية لمحطات المعدات ذات المساحة المحدودة للغاية

6. مقارنة اختيار CG3 وCG1

7. دليل الاختيار السريع المكون من 3 خطوات

     1. اختيار تتحمل: حدد حجم التجويف المناسب وفقًا لوزن الحمولة الفعلي، واحتفظ بما لا يقل عن 50% من هامش الأمان. قم بإعطاء الأولوية لسلسلة CG3 لظروف العمل ذات الحمل الخفيف ومحدودة المساحة.

     2. اختيار السكتة الدماغية: اضبط شوط العمل الفعلي بالإضافة إلى هامش أمان يتراوح بين 10 إلى 20 مم. اتبع قواعد السكتة الدماغية القياسية: التمثيل المزدوج ≥300 مم، التمثيل الفردي ≥100 مم.

     3. التكوين الوظيفي: اختر B للحركة الترددية التقليدية ذات التمثيل المزدوج؛ S لسيناريوهات السلامة لإعادة ضبط الزنبرك ذات الفعل الفردي؛ K لتحديد المواقع المضادة للالتواء عالية الدقة. حدد حاجز هواء من النوع A للتشغيل عالي السرعة (> 500 مم / ثانية) لتقليل التأثير والضوضاء. اختر الطراز المغناطيسي CDG3 المتوافق مع مفاتيح M9B/A93 لاكتشاف الموقع في الوقت الفعلي والتحكم التلقائي.

ملخص جملة واحدة

     تتميز الأسطوانة خفيفة الوزن والقصيرة للغاية من الجيل الجديد SOLH CG3 بجسم خفيف الوزن وصغير الحجم للغاية، وتشغيل منخفض الضوضاء عالي السرعة، وأداء خالي من الزيت ولا يحتاج إلى صيانة وطرق تركيب متنوعة، مما يوفر أداءً عالي التكلفة وحلول حركة خطية موفرة للمساحة للمعدات الآلية عالية التردد ذات التحميل المتوسط ​​والخفيف.
