العلامة التجارية: SOLH من Richge Technology

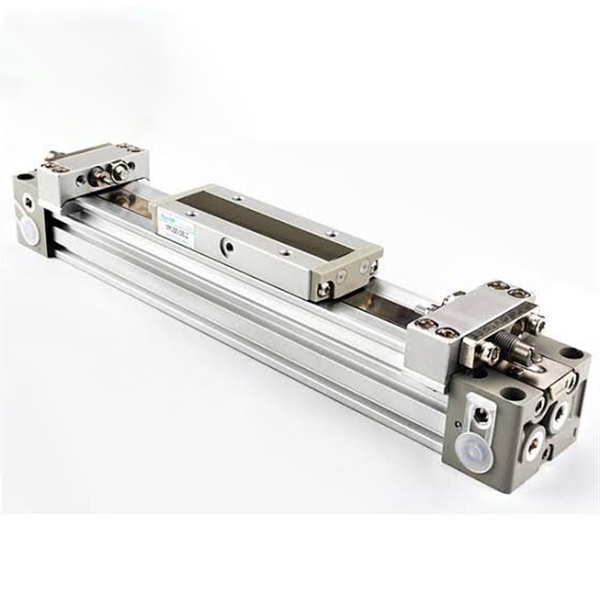

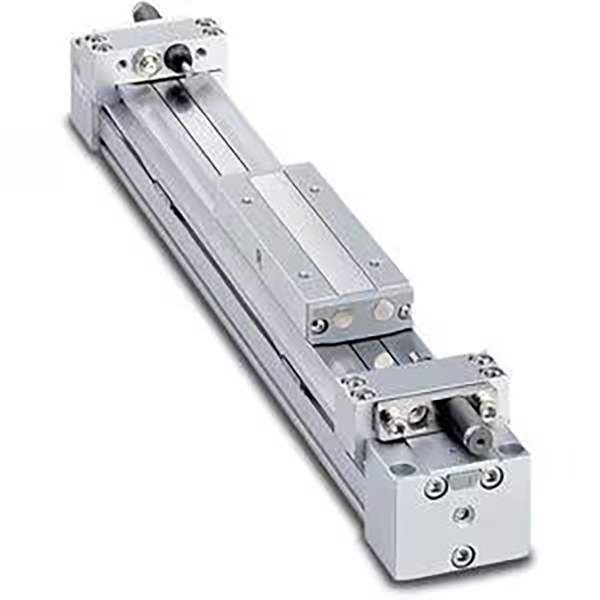

سلسلة SOLH MY1B عبارة عن أسطوانة كلاسيكية بدون قضبان مفصلية ميكانيكيًا مصممة لتطبيقات القيادة الخطية طويلة الشوط للغاية. من خلال اعتماد حزام إغلاق بالضغط الداخلي وهيكل حزام خارجي مقاوم للغبار، فإنه يلغي تمديد القضيب التقليدي، مما يحقق طول تركيب يساوي تقريبًا الشوط الفعلي ويوفر أكثر من 50% من مساحة التثبيت مقارنة بأسطوانات قضيب الربط التقليدية. يغطي أحجام التجويف من φ10 إلى φ100mm والحد الأقصى لشوط 5000mm، ويوفر حركة خطية مستقرة متوسطة السرعة ومتوسطة الحمل. إنه الحل الأمثل والفعال من حيث التكلفة لنقل المواد لمسافات طويلة، وتحويل المحطات، ودفع/سحب قطع العمل في معدات التشغيل الآلي العامة.
• تصميم ميكانيكي مشترك بدون قضبان: هيكل متكامل للمكبس والطاولة المنزلقة دون تمديد قضيب المكبس. يحافظ حزام الختم الداخلي على ضغط الهواء بينما يوفر الحزام الخارجي المقاوم للغبار الحماية الكاملة. الطول الإجمالي يساوي الحد، مما يحقق استخدامًا عاليًا للغاية للمساحة لسيناريوهات التثبيت المحصورة.
• طاولة منزلقة متكاملة عالية الصلابة: يتم توصيل الطاولة المنزلقة بشكل صارم بالمكبس، وتتميز بمقاومة ممتازة لعزم الانحناء. يمكن تركيب الأحمال مباشرة على الطاولة المنزلقة بدون هياكل توجيهية إضافية لتطبيقات الخدمة الخفيفة، مما يبسط التصميم الميكانيكي والتجميع.
• ترقية الأنابيب ذات 4 اتجاهات وخفيفة الوزن: يدعم رأس الأسطوانة المُحسّن الأنابيب ذات الاتجاهات الأربعة (الأمامية/الخلفية/الجانبية/السفلية)، مما يسمح بتعديل اتجاه الأنابيب في الموقع من أجل تخطيط مرن. يعمل هيكل جسم الأسطوانة الذي تمت ترقيته على تقليل الوزن بنسبة 17% لموديلات φ25/32/40 مقارنة بالإصدارات القديمة، مما يقلل من الحمل الإجمالي للمعدات.
• وسادة هوائية قياسية قابلة للتعديل: تعمل عوازل الهواء المدمجة القابلة للتعديل في كلا الطرفين على امتصاص تأثير التشغيل بشكل فعال وتقليل ضوضاء التشغيل من أجل تشغيل مستقر متوسط السرعة. تعتبر الحواجز الهيدروليكية الخارجية اختيارية للتكيف مع ظروف العمل عالية السرعة والحمل الثقيل.
• خالي من الزيت وعمر خدمة طويل: تصميم التشغيل القياسي الخالي من الزيت يتكيف مع البيئات الصناعية النظيفة وخطوط الإنتاج الآلية العامة. يضمن حزام الختم المقاوم للتآكل تشغيلًا متينًا لدورة طويلة مع تكاليف صيانة منخفضة.
• تركيب مفتاح مغناطيسي سهل: تسمح أخاديد التثبيت المحجوزة مسبقًا على الجوانب الأمامية والعكسية للأسطوانة بالتركيب الأمامي المباشر للمفاتيح المغناطيسية من سلسلة D-M9، مما يتيح اكتشاف إشارة الموقع بشكل مناسب والتكامل الكهربائي المرن.

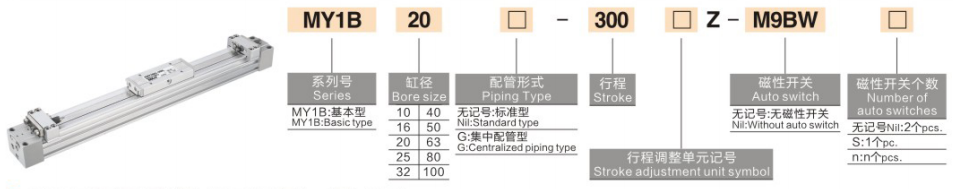

أمثلة على النماذج: MY1B25-500Z | MY1B40-800AZ
|
مقطع الكود |
معنى المواصفات |
|
MY1B |
رمز السلسلة: أسطوانة بدون قضبان متصلة ميكانيكيًا، النوع الأساسي |
|
10/16/20/25/32/40/50/63/80/100 |
حجم التجويف الأساسي (مم) |
|
100 ~ 5000 |
طول السكتة الدماغية (مم): قياسي 100 ~ 2000 مم؛ ماكس ممتد 5000 مم |
|
A |
مسامير ضبط السكتة الدماغية ذات النهاية المزدوجة لتحديد موضع الحد بدقة |
|
Z |
تكوين وسادة هوائية قياسية مزدوجة الأطراف |
|
G |
نوع الأنابيب المركزية الاختيارية |
أمثلة مرجعية للطلب القياسي
• MY1B25-500Z: تجويف 25 مم، شوط 500 مم، وسادة هوائية قياسية مزدوجة النهاية
• MY1B40-800AZ: تجويف 40 مم، شوط 800 مم، وسادة هوائية + براغي تعديل الشوط المزدوج
1 المواصفات العامة الأساسية
• وضع التشغيل: قيادة مشتركة ميكانيكية مزدوجة المفعول
• سائل العمل: الهواء المضغوط (يتوفر تشغيل بدون زيت)
• درجة الحرارة المحيطة: 5 ~ 60 درجة مئوية (لا توجد بيئة متجمدة)
• نطاق ضغط العمل: 0.1 ~ 0.8MPa؛ ضغط الدليل: 1.2 ميجا باسكال
• سرعة تشغيل المكبس: 100 ~ 1000 مم / ثانية (مع وسادة هوائية قياسية) ؛ 100~1500mm/s (مع عازل هيدروليكي خارجي)
• التسامح مع السكتة الدماغية: ≥1000 مم السكتة الدماغية: ± 1.8 مم؛ السكتة الدماغية 1001 ~ 3000 مم: ± 2.8 مم
• وضع المخزن المؤقت: وسادة هوائية مدمجة قياسية (Z)؛ المخزن المؤقت الهيدروليكي الخارجي الاختياري (L/H)
2 مخطط معلمات الأداء الرئيسي (@0.5MPa)
|
تتحمل φ (مم) |
التوجه النظري (N) |
الحمولة المسموح بها (كجم) |
عزم الانحناء المسموح به M1 (N·m) |
حجم المنفذ |
|
10 |
39 |
2 |
0.8 |
م5×0.8 |
|
16 |
98 |
5 |
2.5 |
م5×0.8 |
|
20 |
157 |
8 |
5.0 |
آر سي 1/8 |
|
25 |
245 |
12 |
10 |
آر سي 1/8 |
|
32 |
402 |
20 |
20 |
آر سي 1/8 |
|
40 |
628 |
30 |
40 |
آر سي 1/4 |
|
50 |
981 |
50 |
78 |
آر سي 3/8 |
|
63 |
1559 |
80 |
160 |
آر سي 3/8 |
|
80 |
2513 |
130 |
315 |
آر سي 1/2 |
|
100 |
3927 |
200 |
615 |
آر سي 1/2 |
1 اختيار حجم التجويف عن طريق التحميل والدفع
• φ10~φ20 (الخدمة الخفيفة): ينطبق على سيناريوهات الحمل التي يقل وزنها عن 8 كجم والسكتة الدماغية الصغيرة (أقل من 1000 مم)، وهي مثالية للمعدات الإلكترونية ونقل الأجهزة الآلية الصغيرة.
• φ25~φ40 (الخدمة المتوسطة الخفيفة): مناسبة للحمل المتوسط الخفيف من 12 إلى 30 كجم والتشغيل التقليدي طويل الشوط من 1000 إلى 2000 مم، ويستخدم على نطاق واسع في دفع خط التجميع وتحميل/تفريغ المواد.
• φ50~φ63 (الخدمة المتوسطة): متطابق مع حمولة متوسطة تتراوح من 50 إلى 80 كجم ونقل قطع العمل الثقيلة، مما يجعله مثاليًا للقيادة طويلة الشوط للأدوات الآلية ومحطات المعالجة.
• φ80~φ100 (الخدمة الشاقة): مصممة للأحمال الثقيلة من 130 إلى 200 كجم، والمعدات واسعة النطاق والتعامل اللوجستي لمسافات طويلة، والتكيف مع ظروف العمل الدورية عالية التردد للخدمة الشاقة.
2 اختيار تكوين السكتة الدماغية والمخزن المؤقت
• نطاق السكتة الدماغية: السكتة الدماغية القياسية تغطي 100 ~ 2000 مم؛ تدعم مواصفات XB11 الموسعة شوطًا طويلًا للغاية يصل إلى 5000 مم لتلبية متطلبات القيادة الخاصة لمسافات طويلة.
• وسادة هوائية (Z): التكوين الإلزامي القياسي للتشغيل متوسط السرعة (أقل من أو يساوي 1000 مم/ ثانية)، مما يقلل بشكل فعال من التأثير النهائي وضوضاء التشغيل من أجل حركة دورية مستقرة.
• عازلة هيدروليكية (L/H): يوصى به للتشغيل عالي السرعة (> 1000 مم / ثانية) أو ظروف الحمل الثقيل (> 50 كجم) لتحقيق حركة فائقة الثبات وتقليل الضوضاء.
• برغي تعديل الشوط (أ): مُجهز للسيناريوهات التي تتطلب تحديد موضع دقيق (دقة ± 0.1 مم)، ويدعم معايرة السكتة الدماغية الدقيقة المزدوجة.
3 تعليمات التركيب والأنابيب
• طريقة التركيب: يمكن تثبيت جسم الأسطوانة عبر فتحات التركيب السفلية أو الجانبية؛ يمكن تثبيت الأحمال مباشرة على الطاولة المنزلقة المدمجة دون الحاجة إلى بنية توجيه إضافية لتطبيقات الخدمة الخفيفة.
• أنابيب مرنة ذات 4 اتجاهات: يدعم تبديل الأنابيب الأمامية والخلفية والجانبية والسفلية، مما يسمح بتعديل الاتجاه في الموقع للتكيف مع متطلبات تخطيط المعدات المتنوعة.
• تركيب التبديل المغناطيسي: أخاديد تثبيت مزدوجة الجوانب متوافقة مع مفاتيح السلسلة D-M9B/D-M9N، مما يحقق ردود فعل مرنة ودقيقة لموضع الضربة.
• نقل المواد لفترة طويلة جدًا: مثالية للدفع والسحب لمسافات طويلة من 1 إلى 5 أمتار في خطوط التجميع الإلكترونية والغذائية والتعبئة والتغليف، وتتميز بالتركيب الموفر للمساحة والتشغيل المستقر عالي السرعة.
• فتح/إغلاق باب المعدات وغطاءها: يتم تطبيقه على قيادة جسم الباب طويل الشوط للأدوات الآلية الكبيرة والمعدات الآلية، مع هيكل مدمج وأداء تشغيل دوري موثوق.
• إزاحة قطعة العمل الثقيلة: مناسبة للتعامل مع قطع العمل الثقيلة ذات الشوط الطويل من 30 إلى 200 كجم في صناعات المعالجة الميكانيكية والسيارات، مما يوفر صلابة عالية وقدرة ممتازة على مقاومة الانحناء.
• تحديد موقع خط التجميع ونقله: يستخدم لتحديد المواقع لفترة طويلة والدفع الدوري لخطوط الإنتاج، مع تصميم وسادة هوائية قياسي لتقليل الضوضاء والتأثير أثناء عملية التشغيل والإيقاف عالية التردد.
• معدات الأتمتة المخصصة: حل قيادة خطي عالمي طويل الشوط لمختلف المحطات الآلية غير القياسية، ومناسب بشكل خاص لمشاريع الأتمتة ذات المساحة المحدودة والحساسة للتكلفة.
• تأكيد حجم التجويف: حساب الدفع المطلوب على أساس وزن الحمولة مع عامل الأمان ≥1.5. قواعد الاختيار الموصى بها: ≥8kg → φ20؛ 12 ~ 30 كجم → φ40؛ 50 ~ 80 كجم → φ63؛ >100 كجم → φ80/100.
• تأكيد مواصفات السكتة الدماغية: حدد السكتة الدماغية القياسية 100 ~ 2000 مم للمتطلبات التقليدية؛ اختر مواصفات XB11 الموسعة لضربة طويلة جدًا تصل إلى 5000 مم.
• مطابقة التكوين الوظيفي: اعتماد وسادة هوائية قياسية (Z) للتشغيل المتوسط السرعة؛ الترقية إلى المخزن المؤقت الهيدروليكي (L/H) لظروف العمل عالية السرعة أو التحميل الثقيل؛ قم بإضافة برغي تعديل السكتة الدماغية (A) لتحقيق متطلبات تحديد الموضع بدقة.
