العلامة التجارية: SOLH من Richge Technology

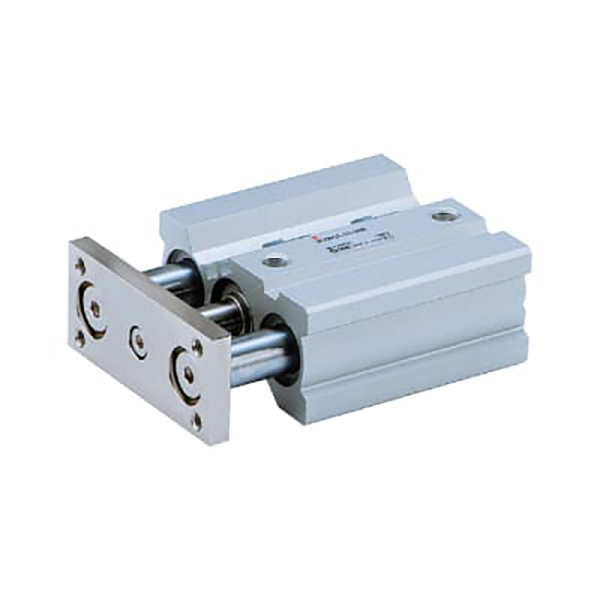

سلسلة SOLH MGQ عبارة عن أسطوانة قضيب توجيه رفيعة مدمجة مصممة لمحطات التشغيل الآلي ذات المساحة المحدودة. من خلال اعتماد هيكل قضيب التوجيه المتكامل الرفيع للغاية، فإنه يوفر مقاومة رائعة للحمل الجانبي وأداء عالي الدقة ضد الدوران. تغطي السلسلة نطاق التجويف الكامل من φ12mm إلى φ100mm، وتوفر تكوينين للمحمل الأساسي: محمل منزلق MGQM ومحمل كروي MGQL. يتم تطبيقه على نطاق واسع لسيناريوهات الدفع والرفع وإيقاف قطعة العمل وتحديد موضعها بدقة والتي تتطلب تركيبًا مدمجًا وتوجيهًا صارمًا وتشغيلًا بدون انحراف.
• جسم متكامل رفيع للغاية: تم تشكيل قضبان التوجيه وجسم الأسطوانة بشكل متكامل، مما يقلل السماكة الإجمالية بنسبة 50% مقارنة بأسطوانات قضبان التوجيه التقليدية. إنه الخيار الأمثل لتصميم المعدات المدمجة للغاية وتخطيطات التثبيت ذات المساحة المحدودة.
• هيكل عالي الصلابة ثنائي الدليل: يعمل دعم قضيب التوجيه المزدوج المتماثل على تعزيز مقاومة الحمل الجانبي بشكل كبير، مع سعة تحميل جانبية تزيد عن ضعف قدرة أسطوانات السدادة العادية. إنه يقاوم الانحناء والالتواء بشكل فعال، ويتكيف مع الحمل اللامركزي وظروف العمل المؤثرة.
• دقة رائدة في مقاومة الدوران: يحقق نوع محمل الكرة MGQL دقة عدم دوران عالية جدًا تبلغ ±0.04°~±0.08° (دقة أعلى مع تجويف أكبر)؛ يوفر نوع محمل الشريحة MGQM دقة تحديد موضع ثابتة تبلغ ±0.05°~±0.10°، مما يلبي متطلبات تحديد المواقع المتنوعة بدقة.
• تكوين المحمل المزدوج للسيناريوهات الكاملة: محمل منزلق (MGQM) للبيئات الثقيلة والمتربة والقاسية بتكلفة منخفضة؛ محمل كروي (MGQL) لحركة فائقة السلاسة ومنخفضة الاحتكاك وركوب الدراجات بدقة عالية التردد.
• التكوين المتميز القياسي: حلقة مغناطيسية مدمجة لتوافق المفتاح المغناطيسي، ومخازن مطاطية مزدوجة الأطراف للتشغيل المستقر، وتصميم خالٍ من الزيوت ولا يحتاج إلى صيانة، مناسب للبيئات الصناعية النظيفة.
• المواصفات القياسية الكاملة: أحجام التجويف كاملة من φ12 مم إلى φ100 مم، مع شوط قياسي يتراوح من 25 مم إلى 250 مم، ويغطي معظم سيناريوهات القيادة الآلية للأحمال المتوسطة والكبيرة.

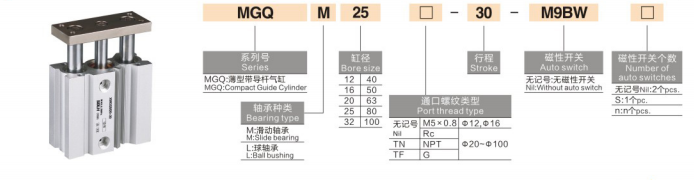

مثال النموذج: MGQM32-50-M9BW-XB6
|
مقطع الكود |
معنى المواصفات |
|
إم جي كيو |
رمز السلسلة: أسطوانة قضيب التوجيه المتكاملة الرفيعة |
|
م / ل |
نوع المحمل: M = محمل منزلق من سبائك الكربون؛ L = محمل كروي عالي الدقة |
|
12~100 |
حجم التجويف (مم): النطاق الكامل φ12/16/20/25/32/40/50/63/80/100 |
|
25 ~ 250 |
السكتة الدماغية القياسية (مم): 25/50/75/100/125/150/175/200/250 |
|
M9BW / 2M9B |
مفتاح مغناطيسي اختياري: مفاتيح مفردة أو مزدوجة للكشف عن الموضع المزدوج |
|
-XB6 |
خيار مقاومة درجات الحرارة العالية: درجة حرارة العمل -10 درجة مئوية ~ 150 درجة مئوية |
أمثلة مرجعية للطلب القياسي
• إم جي كيوM25-30: تجويف 25 مم، شوط 30 مم، نوع قياسي بمحمل منزلق
• إم جي كيوL40-75-2M9B: تجويف 40 مم، شوط 75 مم، نوع محمل كروي مع مفاتيح مغناطيسية مزدوجة
• إم جي كيوM50-100-XB6: تجويف 50 مم، شوط 100 مم، نموذج محمل منزلق مقاوم لدرجات الحرارة العالية
(ظروف الاختبار القياسية: درجة حرارة عادية 20 درجة مئوية، ضغط مقنن 0.5 ميجا باسكال)
1. معلمات الأداء العامة
• نطاق ضغط العمل: 0.12~1.0MPa (φ12/16); 0.1~1.0MPa (φ20~100)
• درجة الحرارة المحيطة: -10°C~60°C (بيئة تقليدية خالية من الجليد)؛ -10°C~150°C (إصدار XB6 لدرجات الحرارة العالية)
• سرعة تشغيل المكبس: 50 ~ 500 مم / ثانية (φ12 ~ 63)؛ 50~400 مم/ثانية (φ80/100 تجويف كبير)
• وضع المخزن المؤقت: عازلة مطاطية قياسية مزدوجة الأطراف؛ عازل وسادة هوائية اختياري لظروف العمل عالية التأثير
• وضع التشحيم: تشغيل بدون صيانة بدون زيت، مناسب لورش العمل النظيفة
2. بيانات الدفع النظرية (@0.5MPa، الوحدة: N)
|
حجم التجويف (مم) |
التوجه النظري (N) |
|
12 |
57 |
|
16 |
101 |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. بيانات وزن المنتج (الشوط 50 مم، الوحدة: كجم)
|
حجم التجويف (مم) |
وزن MGQM (كجم) |
وزن MGQL (كجم) |
|
12 |
0.18 |
0.20 |
|
16 |
0.28 |
0.30 |
|
20 |
0.42 |
0.45 |
|
25 |
0.65 |
0.70 |
|
32 |
1.05 |
1.10 |
|
40 |
1.60 |
1.70 |
|
50 |
2.45 |
2.55 |
|
63 |
3.70 |
3.85 |
|
80 |
6.30 |
6.50 |
|
100 |
9.80 |
10.10 |
|
عنصر المقارنة |
إم جي كيوM (محمل الشريحة) |
إم جي كيوL (محمل كروي) |
|
نوع المحمل |
جلبة شريحة من سبائك الكربون |
جلبة كروية خطية عالية الدقة |
|
سعة التحميل الجانبي |
ممتاز (أعلى مرتين من الأسطوانات العادية) |
متوسط (يعطي الأولوية للتشغيل السلس) |
|
دقة عدم الدوران |
±0.05°~±0.10° |
±0.04°~±0.08° (دقة أعلى) |
|
خصائص الحركة |
مقاومة التآكل متفوقة والاستقرار التشغيلي |
احتكاك منخفض للغاية، حركة فائقة النعومة، ركوب الدراجات المستقر عالي التردد |
|
السيناريوهات القابلة للتطبيق |
الحمل الثقيل، البيئة المتربة، الحمل اللامركزي، إيقاف ورفع قطع العمل |
|
|
مستوى التكلفة |
اقتصادية |
غالي |
1. تصميم مرن متعدد التركيب
• تركيب الجسم المباشر: فتحات لولبية محفوظة على الأسطح العلوية والسفلية والجانبية للتثبيت المباشر؛ تتميز الموديلات التي يزيد طولها عن φ32 مم بوجود أخاديد تبديل ذات 4 جوانب لتركيب مفتاح مغناطيسي متعدد الاتجاهات، مما يتيح التجميع والصيانة السريعة.
• تركيب مساعد اختياري: تتوفر ملحقات الحافة (F) وقوس القدم (L)، مما يدعم التخطيط متعدد الزوايا الأفقي والرأسي للتكيف مع التصميمات الهيكلية المتنوعة للمعدات.
2. التطبيقات الصناعية الأساسية
• أتمتة خط الناقل: إيقاف قطع العمل، تحديد موضع البليت ورفع المواد؛ مقاومة الصدمات القوية تمنع إزاحة قطعة العمل أثناء النقل والحد من السرعة العالية.
• 3C المعالجة الدقيقة الإلكترونية: إخراج دبوس ثنائي الفينيل متعدد الكلور، وتحديد موضع العقص الطرفي وترجمة قطع العمل الخفيفة؛ تضمن الدقة العالية المضادة للدوران تجميعًا دقيقًا بدون انحراف.
• ماكينات التعبئة والتغليف: قيادة حاجز المواد، وتبديل بوابة الصومعة، ودفع المواد لمسافة قصيرة؛ يتكيف الجسم فائق النحافة بشكل مثالي مع تصميم معدات التعبئة والتغليف المدمجة.
• الأتمتة الصناعية العامة: رفع الرقصة، وإخراج الأجزاء، وقيادة الحمل اللامركزي؛ يحل محل مجموعات الأسطوانات المنفصلة التقليدية + قضبان التوجيه لتبسيط هيكل المعدات وتقليل التكاليف.
|
عنصر المقارنة |
إم جي كيو (نوع رفيع) |
إم جي بي (النوع القياسي) |
MGG (نوع الخدمة الشاقة) |
|
سمك الجسم |
نحيف للغاية (توفير مساحة بنسبة 50%) |
سمك قياسي |
جسم سميك عالي الصلابة |
|
نوع المحمل |
خيارات الشريحة / الكرة المزدوجة |
خيارات الشريحة / الكرة المزدوجة |
محمل الشريحة فقط |
|
دقة عدم الدوران |
ما يصل إلى ±0.04 درجة (أعلى دقة) |
±0.08°~±0.15° |
±0.10°~±0.20° |
|
سعة التحميل الجانبي |
قوي |
واسطة |
الأقوى |
|
السيناريوهات الأساسية القابلة للتطبيق |
تخطيط مساحة محدودة، وتحديد المواقع بدقة عالية |
التصميم التقليدي، والسيناريوهات العامة ذات الحمل المتوسط |
الحمل الثقيل، السكتة الدماغية الطويلة، ظروف العمل عالية التأثير |
1. اختيار حجم التجويف: حساب التوجه المطلوب على أساس الحمل الفعلي. حدد حجم التجويف مع الدفع النظري ≥ الحمل الفعلي × 1.5، مع الاحتفاظ بهامش أمان بنسبة 50% لتجنب التحميل الزائد.
2. اختيار نوع تحمل: اختر محمل الشريحة MGQM لظروف العمل ذات الأحمال الثقيلة والمتربة والغريبة الأطوار؛ اختر محمل كروي MGQL لتحديد المواقع بدقة عالية وحركة دورية عالية التردد.
3. اختيار التكوين الوظيفي
￮ طلب الكشف عن الموضع: تجهيز المفاتيح المغناطيسية M9B/M9BW (التثبيت على الجوانب الأربعة متاح للتجويف ≥32 مم)
￮ بيئة ذات درجة حرارة عالية: حدد -XB6 خيار مقاومة درجات الحرارة العالية (بحد أقصى 150 درجة مئوية)
￮ التشغيل عالي التأثير: الترقية إلى عازل وسادة الهواء الاختياري (قياسي مع عازل مطاطي)
تدمج أسطوانة قضيب التوجيه عالية الصلابة من سلسلة SOLH MGQ تصميمًا موفرًا للمساحة وسعة تحميل قوية مضادة للأطراف ودقة فائقة ضد الدوران، مما يوفر حلول قيادة خطية فعالة من حيث التكلفة وعالية الثبات لمحطات التوقف والرفع والدفع المدمجة والدقيقة والثقيلة.
