أسطوانة قضيب التوجيه الثقيلة طويلة الشوط من سلسلة MGG | اسطوانة هوائية فائقة الصلابة

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج والميزات الهيكلية الأساسية

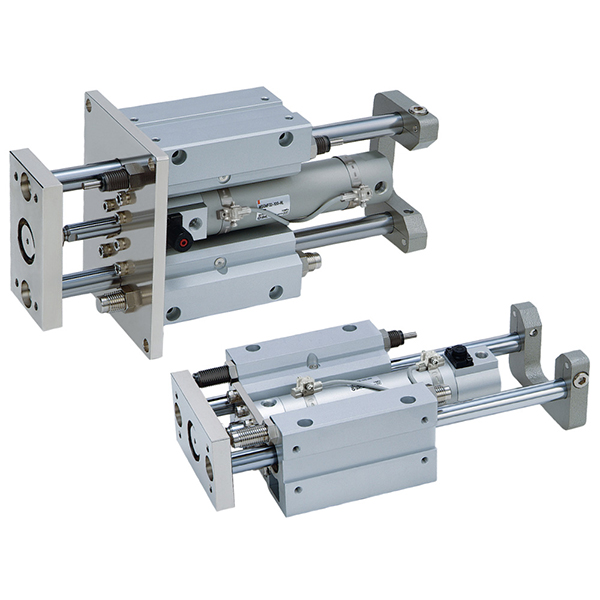

     سلسلة SOLH MGG عبارة عن أسطوانة قضيب توجيه احترافية طويلة الشوط للخدمة الشاقة تتميز بأنبوب أسطوانة دائري + هيكل قضيب توجيه مزدوج خارجي. تم تصميم هذه السلسلة من أجل صلابة عالية للغاية، ومقاومة شديدة للحمل الجانبي، وتشغيل مستقر طويل السفر وأداء عالي الدقة ضد الدوران، وتغطي أحجام التجويف من φ20 مم إلى φ100 مم، وتقدم نموذجين قابلين للتكوين: نوع المحمل المنزلق من سبائك الكربون MGGM ونوع المحمل الكروي عالي الدقة MGGL. لقد تم تصميمه خصيصًا لظروف العمل ذات الشوط الطويل والحمل الثقيل والتأثير العالي واللامركزي، ويتم تطبيقه على نطاق واسع في محطات الرفع والترجمة والإيقاف والدفع الآلية.

المزايا الهيكلية الرئيسية

• هيكل عالي الصلابة للخدمة الشاقة: من خلال اعتماد أنبوب أسطواني دائري سميك وقضبان توجيه خارجية مزدوجة ذات قطر كبير مع تصميم واسع النطاق، توفر سلسلة MGG مقاومة رائدة في الصناعة للانحناء والالتواء والقوة الجانبية. تصل سعة التحميل الجانبي إلى أكثر من 3 أضعاف قدرة الأسطوانات العادية، مما يضمن عدم حدوث أي ترهل تحت الأشواط الطويلة وعدم الإزاحة صفر تحت الأحمال الثقيلة.

• أداء رائد في الصناعة طويل الأشواط: تدعم السلسلة الكاملة حدًا قياسيًا بحد أقصى يبلغ 1300 مم، وهو ما يتجاوز بكثير حدود الحد الأقصى لسلسلة MGP وMGQ. إنها تتكيف بشكل مثالي مع نقل المواد لمسافات طويلة، ورفع المنصة عالية السفر وسيناريوهات القيادة الخطية الممتدة.

• تكوينات المحمل المزدوج للسيناريوهات الكاملة

￮ إم جي جيM (محمل منزلق): مُجهز بجلبة منزلقة من سبائك الكربون، ويتميز بمقاومة فائقة للحمل الجانبي، ومقاومة الصدمات، ومقاومة التآكل، وهو بمثابة الاختيار الأول لظروف العمل القاسية ذات التحميل الثقيل والغبار وعالية التأثير.

￮ إم جي جيL (محمل كروي): اعتماد محامل كروية خطية عالية الدقة، فهي تحقق احتكاكًا منخفضًا للغاية، وحركة سكتة دماغية فائقة السلاسة ودورة ثابتة عالية التردد، مثالية لتحديد المواقع بدقة طويلة السكتة الدماغية وحركة ترددية عالية السرعة.

• المخزن المؤقت الهيدروليكي القياسي المدمج: تختلف سلسلة MGG عن الأسطوانات المطاطية العازلة التقليدية، وهي مجهزة بمخازن هيدروليكية مدمجة مزدوجة الأطراف كتكوين قياسي. إنه يمتص بكفاءة طاقة الصدمات الهائلة الناتجة عن الحركة طويلة الشوط وعالية السرعة، مما يزيل ضوضاء الاصطدام ويحمي المعدات وقطع العمل من أضرار الصدمات.

• دقة فائقة ضد الدوران: يحقق دقة استثنائية في مقاومة الدوران تبلغ ±0.02°~±0.07°، مع أحجام تجويف أكبر توفر دقة أعلى. يصل الموديل φ100mm إلى دقة أعلى تبلغ ±0.02°، مما يضمن تحديد موضع متكرر مستقر وموثوق للغاية.

• تصميم وحدات منخفضة الصيانة: يعتمد جسم الأسطوانة وإطار التوجيه على هيكل معياري مستقل، مما يسمح باستبدال منفصل لأنبوب الأسطوانة ومكونات المكبس، مما يقلل بشكل كبير من تكاليف الصيانة اللاحقة. تدعم أخاديد التبديل المغناطيسية متعددة الاتجاهات التثبيت المرن للكشف عن الموضع.

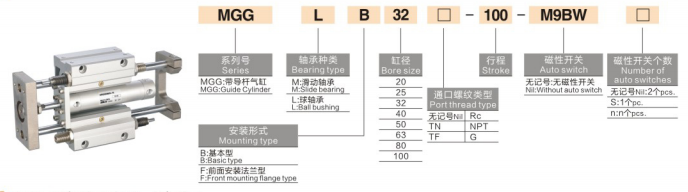

قواعد تسمية النماذج الكاملة

أمثلة على النماذج: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

أمثلة مرجعية للطلب القياسي

• إم جي جيM40-300S: تجويف 40 مم، شوط طويل 300 مم، نوع محمل منزلق مع مغناطيس مدمج

• إم جي جيL25-200J-30S: تجويف 25 مم، شوط قياسي 200 مم، شوط قابل للتعديل 30 مم، نوع محمل كروي دقيق

• إم جي جيM63-400F-XB6: تجويف 63 مم، شوط 400 مم، تركيب شفة، أسطوانة شديدة التحمل مقاومة لدرجات الحرارة العالية

المعايير الفنية الأساسية القياسية

(ظروف الاختبار القياسية: درجة حرارة عادية 20 درجة مئوية، ضغط مقنن 0.5 ميجا باسكال)

1. معلمات الأداء العامة

• نطاق ضغط العمل: 0.1 ~ 1.0MPa؛ ضغط الدليل: 1.5 ميجا باسكال

• درجة الحرارة المحيطة: -10°C~60°C (بيئة تقليدية خالية من الجليد)؛ -10 درجة مئوية ~ 150 درجة مئوية (-إصدار درجة الحرارة العالية XB6)

• سرعة تشغيل المكبس: 50 ~ 1000 مم / ثانية، مُحسّن خصيصًا للتشغيل عالي السرعة طويل الشوط

• وضع المخزن المؤقت: عازل هيدروليكي قياسي مزدوج الطرف مع امتصاص قوي للطاقة

• وضع التشحيم: تشغيل بدون صيانة بدون زيت، مناسب لمختلف البيئات الصناعية

2. بيانات الدفع النظرية (@0.5MPa، الوحدة: N)

3. بيانات وزن المنتج (الشوط 100 مم، الوحدة: كجم)

مقارنة الاختيار الأساسي بين MGGM وMGGL

طرق التركيب وسيناريوهات التطبيق النموذجية

1. خيارات التركيب المزدوجة

• النوع الأساسي (ب): فتحات لولبية محجوزة مسبقًا على الأسطح السفلية والجانبية للتثبيت المباشر. تتميز بسهولة التجميع والتفكيك، ومناسبة لتخطيط المعدات الأفقية والرأسية التقليدية.

• نوع الشفة (F): هيكل تركيب الحافة الأمامية، مصمم خصيصًا للدفع والسحب والحمل المعلق في ظروف العمل العمودية، مما يضمن تحمل حمل ثابت.

2. التطبيقات الصناعية الأساسية

• منصة رفع طويلة السكتة الدماغية: رفع المعدات والقيادة العمودية لمنضدة العمل، ودعم أقصى شوط طويل للغاية يبلغ 1300 مم، والحفاظ على استقرار عدم الترهل تحت الحمل الثقيل الكامل الشوط.

• ترجمة الناقلات الثقيلة: ترجمة قطع العمل، نقل البليت ودفع المواد لمسافات طويلة؛ أداء ممتاز ضد غريب الأطوار ومضاد للإزاحة يضمن دقة التشغيل المتسقة.

• محطة توقف عالية التأثير: إيقاف قطع العمل في خط الإنتاج، وتحديد المواقع، والحد من التأثير؛ يمتص العازل الهيدروليكي القياسي الطاقة الحركية ذات التأثير الفوري بشكل كامل لحماية المعدات.

• الأتمتة العامة للقيادة الثقيلة: رفع الرقصة، وإخراج الأجزاء الثقيلة، وقيادة الأحمال اللامركزية؛ يحل محل الأسطوانة المقسمة التقليدية + مجموعات عمود التوجيه الثقيل لتبسيط الهيكل الميكانيكي وتحسين استقرار النظام.

مقارنة الفرق الأساسي بين MGG وMGP وMGQ (دليل اختيار المفتاح)

دليل الاختيار السريع المكون من ثلاث خطوات

1. اختيار حجم التجويف: حدد حجم التجويف وفقًا لحمل العمل الفعلي. حافظ على الدفع النظري ≥ الحمل الفعلي × 1.5؛ احتفظ بهامش أمان بنسبة 80% لظروف العمل طويلة الشوط لمنع ترهل القضيب وانحراف موضعه.

2. اختيار نوع تحمل: اختر محمل الشريحة MGGM لسيناريوهات الأحمال الثقيلة والمتربة وعالية التأثير؛ اختر محمل كروي MGGL لتحديد موضع دقيق طويل الشوط وحركة دورية عالية التردد.

3. اختيار التكوين الوظيفي

￮ طلب السكتة الدماغية الطويلة جدًا: إعطاء الأولوية لسلسلة MGG (حد أقصى لشوط 1300 مم، يتجاوز قدرة MGP/MGQ)

￮ طلب الكشف عن الموقع: تجهيز تكوين المغناطيس S + مفاتيح مغناطيسية متعددة الاتجاهات

￮ بيئة ذات درجة حرارة عالية: حدد -XB6 خيار مقاومة درجات الحرارة العالية (-10 درجة مئوية ~ 150 درجة مئوية)

ملخص جملة واحدة

     تتميز أسطوانة قضيب التوجيه طويلة الشوط للخدمة الشاقة من سلسلة SOLH MGG بأقصى قدر من الصلابة ومقاومة شديدة للصدمات واستقرار رائد في الصناعة بطول 1300 مم، ومجهزة بمخزن هيدروليكي قياسي ودقة فائقة مضادة للدوران، لتصبح الحل الأمثل لمحطات القيادة الآلية ذات الحمولة الثقيلة والسفر الطويل وعالية التأثير.
