أسطوانة قضيب التوجيه الرفيعة المدمجة من سلسلة MGP | أسطوانة هوائية عالية الصلابة وغير قابلة للدوران

العلامة التجارية: SOLH من Richge Technology

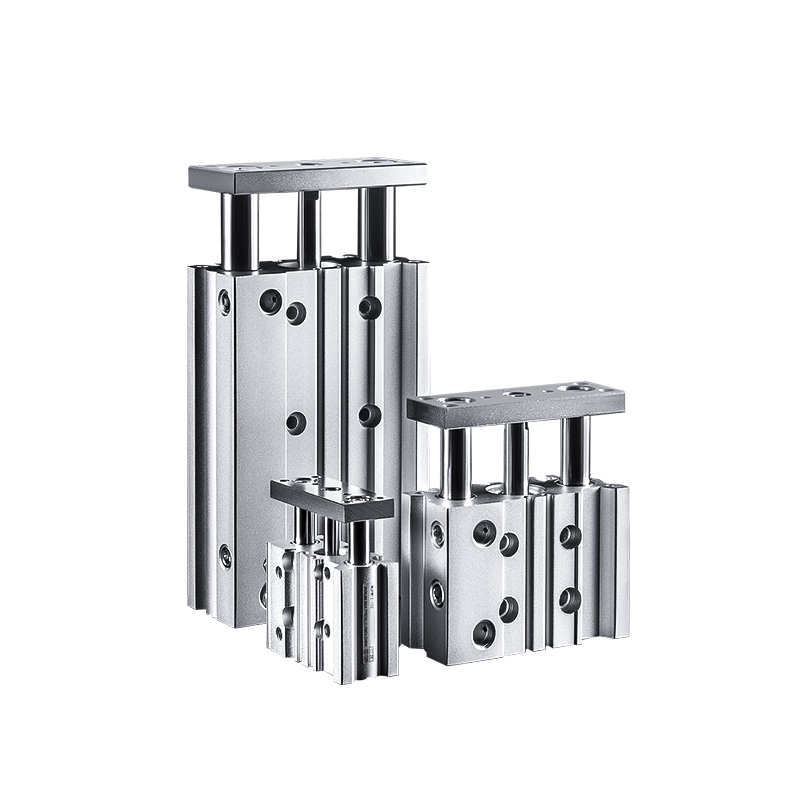

نظرة عامة على المنتج والميزات الهيكلية

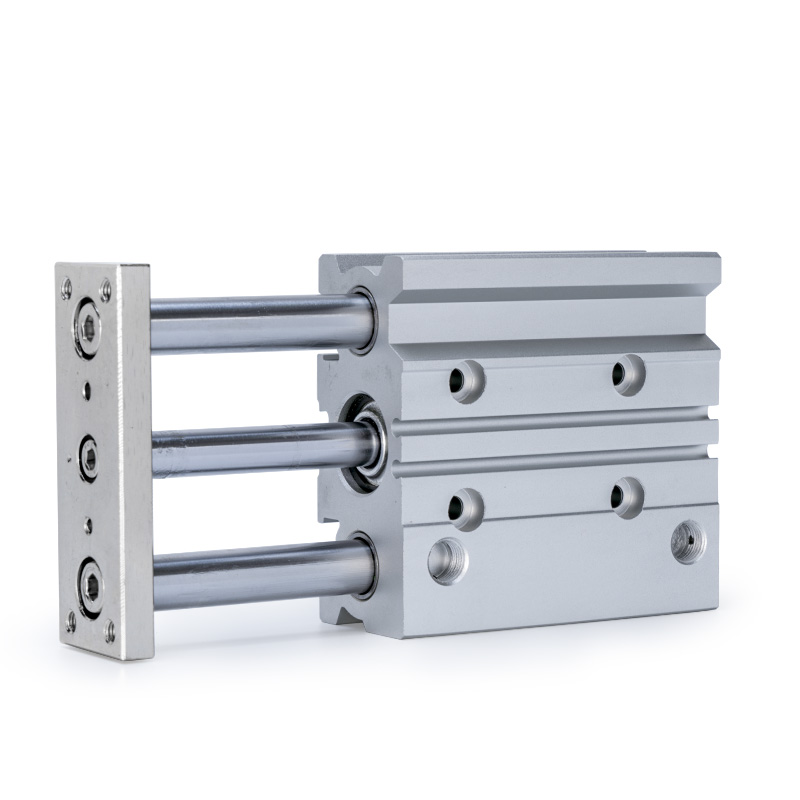

     سلسلة SOLH MGP عبارة عن أسطوانة قضيب توجيه مزدوجة رفيعة عالية الصلابة تدمج جسم الأسطوانة وقضبان التوجيه المزدوجة والمحامل الدقيقة. يتميز بأداء مدمج مضاد للالتواء ومقاومة قوية للحمل الجانبي، ولا يتطلب أي آلية توجيه خارجية. بفضل الهيكل المسطح فائق النحافة والتصميم خفيف الوزن (تم تقليل الوزن بنسبة 17% إلى 24% مقارنة بالأسطوانات التقليدية)، فهو يناسب تمامًا تخطيطات التشغيل الآلي المدمجة لسيناريوهات الضغط وتحديد الموضع والرفع ونقل قطع العمل. ثلاثة أنواع من المحامل القابلة للتبديل تغطي ظروف العمل الشاقة وعالية السرعة والدقة الفائقة، مما يحقق حلول القيادة الخطية الشاملة للمشهد الكامل.

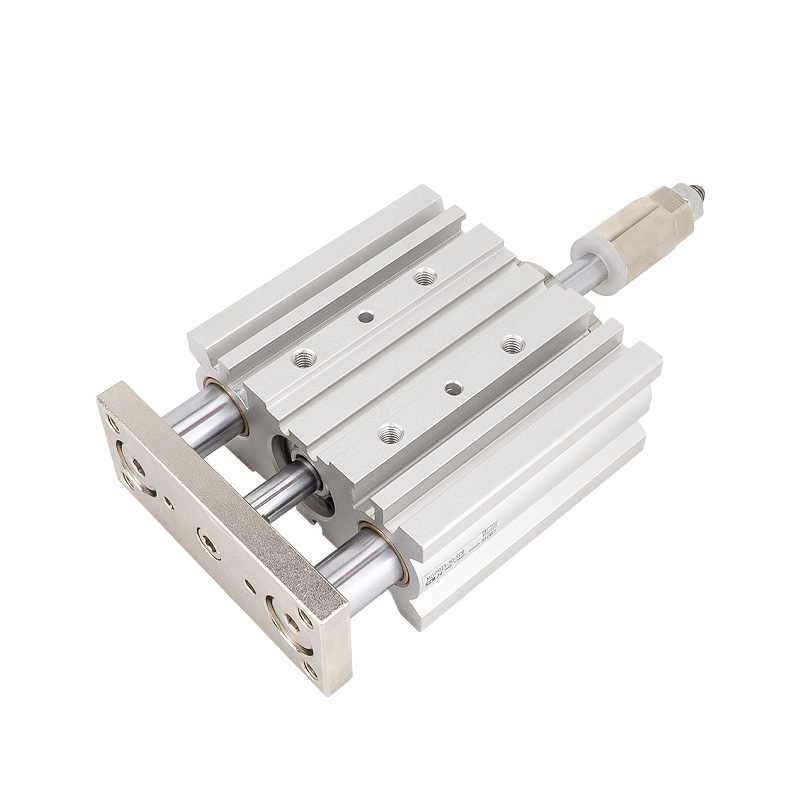

المزايا الهيكلية الأساسية

• تصميم قضيب التوجيه المزدوج المحوري: يعتمد المكبس وقضبان التوجيه المزدوجة تخطيطًا محوريًا متكاملًا لضمان التشغيل المتزامن، والقضاء بشكل فعال على الانحراف والالتواء أثناء الحركة وتحسين الصلابة والاستقرار بشكل كبير.

• التخزين المؤقت الاختياري متعدد الأنواع: حواجز مطاطية قياسية مزدوجة الأطراف للتشغيل المستقر التقليدي؛ عازل وسادة هوائية اختياري (من النوع AZ، متاح للتجويف ≥20 مم) للتخلص من التأثير الصلب أثناء الحركة الدورية عالية السرعة والأحمال الثقيلة.

• جسم نحيف وخفيف الوزن: يوفر الهيكل الرفيع المسطح الأمثل مساحة التثبيت ويقلل الوزن الإجمالي للمعدات، وهو مناسب لتصميم المعدات الآلية المدمجة للغاية والمتكاملة.

• أخدود مغناطيسي مدمج: أخدود قضيب التوجيه المحجوز لتثبيت المفتاح المغناطيسي المباشر بدون أقواس إضافية، مما يتيح تكوين ردود فعل إشارة الموضع البسيطة والأنيقة.

ثلاث سلاسل فرعية أساسية (تصنيف المحامل وأساس اختيار المفتاح)

     تنقسم سلسلة MGP إلى ثلاثة نماذج فرعية تعتمد على هياكل المحامل الداخلية، والتي تغطي سيناريوهات عالية الدقة منخفضة الاحتكاك وعالية التحمل ومقاومة للاهتراء وسيناريوهات فائقة الدقة بدون خلوص، وهو الأساس الأساسي لاختيار الطراز السريع.

قواعد تسمية النماذج الكاملة

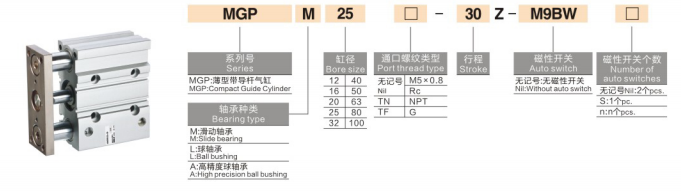

مثال النموذج: MGPM20-50Z-M9B

1. تعريف مقطع الكود

• كود السلسلة: MGP + لاحقة المحمل (M/L/A)، تمثل أسطوانة قضيب التوجيه المزدوج الرفيعة مع تكوينات مختلفة للمحامل

• حجم التجويف: 12/16/20/25/32/40/50/63/80/100 (مم، المواصفات القياسية الصناعية الكاملة)

• طول السكتة الدماغية: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 مم (نطاق الشوط الكامل القياسي)

• تكوين العازلة والحلقة المغناطيسية

￮ Z: النوع القياسي، عازل مطاطي مزدوج الطرف + حلقة مغناطيسية مدمجة، متوافقة مع تركيب المفتاح المغناطيسي

￮ من الألف إلى الياء: نوع عازل وسادة هوائية (فقط للتجويف ≥20 مم)، يقاوم بشكل فعال التأثير أثناء التشغيل عالي السرعة والحمل الثقيل

￮ لا لاحقة: بدون حلقة مغناطيسية، لا يمكن تثبيت المفتاح المغناطيسي

• التبديل المغناطيسي: موديلات M9B، وA93، وD-M9N الاختيارية، ونماذج أخرى، مثبتة مباشرة في أخاديد قضيب التوجيه بدون أقواس تثبيت

2. أمثلة على الطلبات النموذجية

• إم بي إم20-50Z: تجويف 20 مم، شوط 50 مم، محمل منزلق، حاجز مطاطي قياسي مع حلقة مغناطيسية

• إم جي بي إل25-100Z-A93: تجويف 25 مم، شوط 100 مم، محمل كروي من النوع عالي السرعة، مع مفتاح مغناطيسي A93

• مجبا32-75AZ: تجويف 32 مم، شوط 75 مم، محمل عالي الدقة، عازل وسادة هوائية لعملية مقاومة الصدمات عالية الدقة

المعلمات التقنية الأساسية العامة

(ظروف الاختبار القياسية: درجة حرارة عادية 20 درجة مئوية، ضغط العمل المقدر)

• وضع التشغيل: الحركة الترددية ذات المفعول المزدوج

• نطاق ضغط العمل: 0.12 ~ 1.0MPa؛ الحد الأدنى لضغط البداية: 0.1 ميجا باسكال

• ضغط إثبات: 1.5 ميجا باسكال

• درجة الحرارة المحيطة: -10°C~60°C (يتطلب بيئة خالية من الجليد)

• سرعة التشغيل: 50 ~ 500 مم / ثانية (MGPL بحد أقصى 500 مم / ثانية؛ MGPM / MGPA بحد أقصى 400 مم / ثانية)

• وضع المخزن المؤقت: عازلة مطاطية قياسية مزدوجة الأطراف؛ وسادة هوائية عازلة اختيارية للتجويف 20 ~ 100 مم

• دقة عدم الدوران: ملغم ± 0.05 ~ 0.07 مم؛ مجبل ± 0.03 ~ 0.05 مم؛ مجبا ± 0.01 مم

مواصفات حجم المنفذ

• تتحمل 12/16 ملم: M5×0.8

• تتحمل 20/25/32 مللي متر: PT1/8

• تتحمل 40/50 مم: PT1/4

• تتحمل 63/80/100 مللي متر: PT3/8

بيانات الدفع والتوتر النظرية (@0.5MPa، الوحدة: N)

إرشادات الاختيار السريع لجملة واحدة

1. تحمل اختيار النموذج: اختر MGPM للبيئات ذات الأحمال الثقيلة والمقاومة للاهتراء والمتربة؛ اختر MGPL لركوب الدراجات عالية السرعة ومنخفضة الاحتكاك ومتكررة؛ اختر MGPA لتحديد المواقع بدقة فائقة ومتطلبات الدقة العالية التكرار.

2. تكوين الحلقة المغناطيسية: حدد لاحقة Z للمعدات التي تتطلب اكتشاف الموقع وردود الفعل للإشارة؛ اختر النوع الأساسي غير Z إذا لم تكن هناك حاجة إلى وظيفة التبديل.

3. اختيار وضع المخزن المؤقت: اعتماد عازلة وسادة هوائية من الألف إلى الياء لظروف العمل عالية السرعة وطويلة الشوط وذات التأثير الكبير ؛ ينطبق المخزن المؤقت المطاطي القياسي على السيناريوهات العامة التقليدية.

4. مطابقة التجويف والسكتة الدماغية: تحديد حجم التجويف المناسب وفقًا لمتطلبات الحمل والدفع الفعلية؛ نطاق السكتة الدماغية القياسي هو 5 ~ 300 مم لتلبية معظم متطلبات الأتمتة الصناعية.

سيناريوهات التطبيق النموذجية

• الأتمتة الإلكترونية: تحديد موضع لوحة PCB، وضغط المكونات، ورفع الوحدة الدقيقة، والتجميع الدقيق للأجزاء الإلكترونية.

• معدات الكشف الدقيق: رفع مسبار الكشف، وتحديد موضع قطعة العمل وتثبيتها، وتركيب ومعايرة عالية الدقة.

• آلات التعبئة والتغليف والخدمات اللوجستية: نقل قطعة العمل لمسافات قصيرة، رفع المواد وتحديد موضعها، عمل تغذية ترددية مستقرة.

• الأتمتة الصناعية العامة: المعدات المدمجة التي تحد من تحديد المواقع، وختم الضغط الإضافي، والتشغيل الدوري للخدمة الشاقة منخفض السرعة في ورش العمل المتربة.

ملخص جملة واحدة

     تدمج أسطوانة قضيب التوجيه المدمجة الرفيعة من سلسلة SOLH MGP ثلاثة تكوينات للمحامل لتغطية سيناريوهات الخدمة الشاقة والسرعة العالية والدقة الفائقة، وتتميز بصلابة عالية ومقاومة قوية للحمل الجانبي وتصميم موفر للمساحة، وتعمل كأسطوانة قيادة خطية عالمية مزدوجة التوجيه الأكثر تنوعًا للأتمتة الصناعية.
