نظرة عامة على المنتج

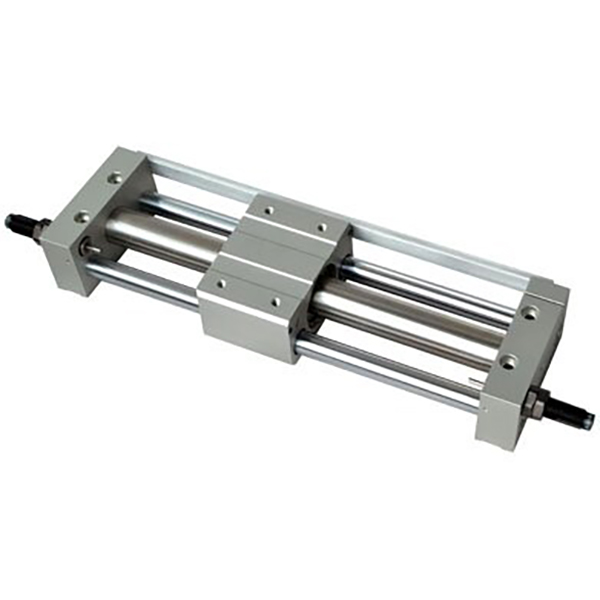

     سلسلة SOLH RM عبارة عن أسطوانة بدون قضيب اقتران مغناطيسي سائدة على طراز Airtac مصممة لتلبية متطلبات القيادة الخطية المدمجة وطويلة الشوط والموجهة. من خلال اعتماد ناقل الحركة المتزامن المغناطيسي غير المتصل بين المكبس الداخلي وطاولة الانزلاق الخارجية، فإن الهيكل المغلق بالكامل يحقق عدم التسرب الكامل والتشغيل الخالي من الغبار. يغطي أربعة نماذج أساسية بما في ذلك النوع الأساسي ونوع القضيب الموجه، ويتراوح حجم التجويف من φ10 إلى φ40mm مع حد أقصى يبلغ 2000 مم. يتميز بالتوجيه المدمج، والقدرة على التكيف مع درجات الحرارة الواسعة وأداء التكلفة العالية، وهو مناسب تمامًا للنقل الخطي طويل الشوط وسيناريوهات التشغيل الآلي للمساحة النظيفة، ويعمل كبديل محلي مفضل لسلسلة SMC CY1/CY3.

تصنيف النموذج الأساسي والميزات الهيكلية

1. أكمل تصنيف نموذج عائلة آر إم

• النوع الأساسي RMS: هيكل بسيط للغاية بدون نظام توجيه مدمج. يتطلب أقواس دعم خارجية وقضبان توجيه خطية للتثبيت. إنه يتميز بأقل تكلفة ويعتبر مثاليًا للمشاريع الحساسة للميزانية ذات الهياكل التوجيهية المحجوزة.

• النوع الموجه القياسي RMT: مجهزة بقضبان توجيه مزدوجة ومحامل منزلقة لوظيفة التوجيه المتكاملة. يمكنها تحمل الأحمال الجانبية واللامتراكزة بدون قضبان توجيه خارجية، مما يتيح التركيب البسيط والسريع لظروف العمل التقليدية.

• النوع الموجه بدقة RMTL: يعتمد قضبان توجيه ممتدة عالية الدقة ومحامل عالية الصلابة لتعزيز دقة الحركة الخطية. تصل دقة تحديد المواقع المتكررة إلى ±0.1 مم، مما يلبي متطلبات تحديد المواقع بدقة عالية ونقل المسافات الدقيقة.

• نوع منزلق عالي التحميل RMH: مُحسّن بقضبان منزلقة معززة وهيكل قضيب توجيه عالي القوة، يتميز بقدرة تحميل ممتازة وأداء مضاد للانحراف. يمكن استخدامه مباشرة كطاولة منزلقة مستقلة لسيناريوهات التشغيل ذات التحميل الثقيل والثبات العالي.

2. المزايا الهيكلية الأساسية

• محرك اقتران مغناطيسي وأداء نظيف مانع للتسرب: مجموعة مغناطيسية مدمجة عالية القوة تحقق نقلًا متزامنًا غير ميكانيكي. تعمل أسطوانة الأسطوانة المغلقة بالكامل على عزل دوائر الهواء الداخلية تمامًا عن البيئة الخارجية، مما يحقق عدم تسرب الهواء وتشغيلًا خاليًا من الغبار. إنه يتوافق تمامًا مع المعايير الصحية لتطبيقات ورش العمل النظيفة للأغذية والإلكترونيات والطبية.

• تصميم مدمج بدون قضبان وتوفير المساحة: لا يوجد هيكل تمديد لقضيب المكبس مما يقلل من مساحة التثبيت بنسبة 50% مقارنة بأسطوانات قضيب الربط التقليدية. إنها تحافظ على التشغيل الخطي المستقر دون الانحناء حتى في ظل ظروف الشوط الطويل بحد أقصى 2000 مم، مما يدعم بشكل مثالي تصميم المعدات المدمجة.

• هيكل معزول مقاوم للغبار وعمر خدمة ممتد: غرفة المكبس والطاولة المنزلقة معزولة تمامًا لمنع دخول الغبار والأوساخ والشوائب الخارجية إلى داخل الأسطوانة. تعمل الحلقة المُحسّنة المقاومة للتآكل والحلقة المقاومة للغبار على تقليل فقدان الاحتكاك بشكل فعال وإطالة عمر الخدمة الإجمالي.

• تصميم قضيب التوجيه المزدوج المتكامل (RMT/RMTL/RMH): هيكل توجيهي قائم بذاته يلغي الحاجة إلى قضبان منزلقة خارجية. إنه يقاوم بشكل فعال القوة الجانبية وتداخل الحمل اللامركزي، مما يضمن حركة ترددية سلسة ومستقرة مع كفاءة تركيب أعلى.

• تكوين متعدد المخازن المؤقتة لعملية مستقرة: تمتص الحواجز المطاطية القياسية الثابتة ذات النهاية المزدوجة تأثير التشغيل وتقلل من ضوضاء التشغيل. تدعم الحواجز الاختيارية القابلة للتعديل والحواجز الهيدروليكية التشغيل المستقر بسرعة قصوى تبلغ 500 مم/ثانية، مما يتجنب التأثير الصلب أثناء الحركة الدورية عالية السرعة.

قاعدة ترميز النموذج الكاملة

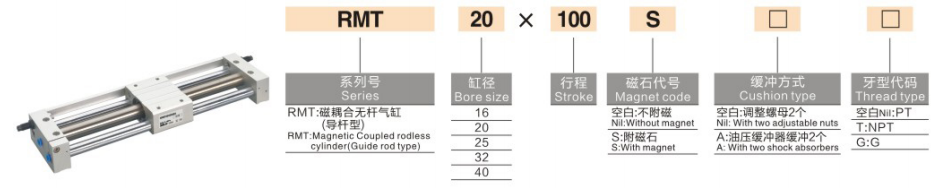

1. أمثلة على النماذج: RMT20-500 | RMS16-300-س

2.أمثلة مرجعية للطلب القياسي

• آر إمS16-300: تجويف 16 مم، شوط 300 مم، نوع أساسي غير موجه بدون مفتاح مغناطيسي

• آر إمT20-500-S: تجويف 20 مم، شوط 500 مم، نوع موجه قياسي مع ملحق مغناطيسي

• آر إمTL25-800: تجويف 25 مم، شوط 800 مم، نوع موجه عالي الدقة

المواصفات الفنية الأساسية (الحالة القياسية 20 درجة مئوية)

1. المواصفات العامة الأساسية

• وضع التشغيل: اقتران مغناطيسي مزدوج الفعل انتقال متزامن عدم الاتصال

• سائل العمل: هواء مضغوط مفلتر (ترشيح 40 ميكرومتر، تشغيل بدون زيت متاح)

• درجة الحرارة المحيطة: -20 درجة مئوية ~ 70 درجة مئوية (درجة حرارة صناعية واسعة جدًا)

• نطاق ضغط العمل: 0.15 ~ 0.7MPa؛ ضغط الدليل: 1.0MPa

• سرعة التشغيل القياسية: 50 ~ 500 مم / ثانية

• وضع المخزن المؤقت: عازلة مطاطية ثابتة قياسية مزدوجة الأطراف؛ عازلة اختيارية قابلة للتعديل / عازلة هيدروليكية

• قوة القابضة المغناطيسية: 55 ~ 1400 نيوتن (يزداد تدريجيًا مع حجم التجويف)

2. مخطط معلمات الأداء الرئيسي (@0.5MPa)

إرشادات التكوين والاختيار الأساسية

1. اختيار حجم التجويف عن طريق التحميل والدفع

• φ10~φ16 (الخدمة الخفيفة الدقيقة): مناسبة للأحمال التي يقل وزنها عن أو يساوي 2 كجم، وهي مخصصة لنقل المكونات بدقة قصيرة الشوط وعمليات تحديد المواقع الدقيقة في معدات التشغيل الآلي الإلكترونية المصغرة.

• φ20~φ25 (الخدمة الخفيفة العامة): متطابق مع حمل خفيف من 4 إلى 6 كجم، وهو مثالي لعمليات الدفع والسحب التقليدية طويلة الشوط (أقل من 1000 مم) في خطوط الإنتاج الآلية العامة.

• φ32~φ40 (الخدمة المتوسطة): ينطبق على سيناريوهات الحمل المتوسط ​​من 10 إلى 16 كجم، ويتكيف بشكل مثالي مع مناولة المواد طويلة الشوط وظروف العمل الدورية عالية التردد في معدات التعبئة والتغليف والأتمتة اللوجستية.

2. اختيار النموذج ونظام التوجيه

• النوع الأساسي RMS: حل منخفض التكلفة للغاية بدون توجيهات مدمجة. مناسب للمشروعات والمعدات الحساسة للميزانية المزودة بقضبان توجيه خطية خارجية مثبتة مسبقًا، والتي تتطلب تثبيت دعامة مزدوجة الأطراف.

• النوع الموجه القياسي RMT: تصميم قضيب التوجيه المزدوج الكل في واحد مع توجيه محمل مدمج. يمكنها مقاومة الأحمال الجانبية التقليدية بدون ملحقات توجيه خارجية، وتتميز بالتركيب البسيط والقدرة على التكيف على نطاق واسع مع ظروف العمل القياسية.

• النوع الموجه بدقة RMTL: تعمل قضبان التوجيه الممتدة عالية الدقة على تحسين ثبات الحركة الخطية، مما يحقق دقة تحديد موضع متكررة تصل إلى ±0.1 مم. الخيار الأفضل لتحديد المواقع بدقة، والتجميع الدقيق، وسيناريوهات الطلب الخطي العالي.

• نوع منزلق عالي التحميل RMH: تعمل السكك الحديدية المنزلقة المقواة وهيكل قضيب التوجيه عالي القوة على تحسين القدرة على مقاومة الانحراف وقدرة الحمولة بشكل كبير. يمكن أن تحل محل الطاولات المنزلقة المستقلة لإكمال مهام القيادة طويلة الأشواط ذات الأحمال الثقيلة.

3. اختيار البيئة والتكوين الوظيفي

• تطبيق البيئة النظيفة: نقل مغناطيسي بدون تسرب وخالي من الغبار يمنع التلوث الثانوي. تُفضل نماذج RMT وRMTL ذاتية التوجيه للتشغيل المستقر على المدى الطويل في ورش العمل النظيفة الغذائية والطبية والإلكترونية.

• ترقية حالة العمل بسرعة عالية: مجهزة بمخازن هيدروليكية خارجية للتخلص من التأثير النهائي، ودعم التشغيل المستمر عالي السرعة بشكل ثابت حتى 500 مم / ثانية لخطوط الإنتاج الدورية عالية التردد.

• ردود فعل الموقف الدقة: تكوين مجهز بمغناطيس Add-S، متوافق مع المفاتيح المغناطيسية من سلسلة D-M9، مما يحقق تحديد موضع السكتة الدماغية متعدد النقاط وردود الفعل للإشارة الكهربائية في الوقت الحقيقي للتحكم الآلي في الارتباط.

سيناريوهات التطبيقات الصناعية النموذجية

• غرفة نظيفة نقل المواد الإلكترونية: يتم استخدام هيكل الاقتران المغناطيسي الخالي من الغبار والتلوث على نطاق واسع في التعامل مع المواد لمسافات طويلة في ورش العمل الخالية من الغبار لأشباه الموصلات وشاشات الكريستال السائل، مما يوفر حماية فعالة لبيئات الإنتاج النظيفة.

• إزاحة خط تعبئة المواد الغذائية والأدوية: يعمل التصميم المتكامل ذاتي التوجيه على تبسيط عملية التركيب والصيانة اليومية، مما يلبي بشكل مثالي متطلبات دفع وسحب قطع العمل طويلة الشوط لمعدات التعبئة والتغليف الخفيفة والمتوسطة مع أداء صحي وموثوق.

• التحكم الآلي في باب المعدات والدرع: يوفر الهيكل المدمج بدون قضبان مساحة تركيب بنسبة 50%، وهو مناسب للفتح والإغلاق المستقر للأبواب الواقية للمعدات طويلة الشوط، ودروع الغبار وأغطية السلامة.

• تحديد المواقع بدقة لخط التجميع طويل الشوط: يضمن النموذج الموجه عالي الدقة RMTL خطيًا ممتازًا ودقة تحديد المواقع المتكررة، ويلبي متطلبات تحديد المواقع لمسافة طويلة للغاية تتراوح من 1 إلى 2 متر ومتطلبات النقل الدوري لخطوط الإنتاج.

• تجديد المعدات المدمجة وتوفير المساحة: إنه بمثابة بديل مثالي لأسطوانات قضيب الربط التقليدية في سيناريوهات الشوط الطويل (> 500 مم)، مما يؤدي إلى تحسين تخطيط المعدات بشكل كبير وتحقيق تصميم المعدات الآلية المدمج.

مقارنة المعلمات الأساسية لسلسلة RM وسلسلة CY1 / CY3

دليل الاختيار السريع المكون من ثلاث خطوات

1. تأكيد حجم التجويف: حساب الدفع المطلوب على أساس وزن الحمولة الفعلي مع عامل الأمان ≥2. القواعد الموصى بها: ≥2kg → φ16؛ 4 ~ 6 كجم → φ25؛ 10 ~ 16 كجم → φ40.

2. تأكيد نوع النموذج: اختر RMS للميزانية المنخفضة للغاية؛ RMT لظروف العمل العامة القياسية؛ RMTL لمتطلبات تحديد المواقع عالية الدقة؛ RMH لسيناريوهات الحمل الثقيل ومكافحة الانحراف.

3. تأكيد مواصفات السكتة الدماغية: حدد السكتة الدماغية القياسية 50 ~ 1000 مم للاستخدام التقليدي؛ شوط ممتد اختياري يصل إلى 2000 مم لمتطلبات القيادة لمسافات متوسطة وطويلة.

ملخص جملة واحدة

     تدمج أسطوانة التوصيل المغناطيسية بدون قضيب من سلسلة SOLH RM من طراز Airtac هياكل متنوعة ذاتية التوجيه، وقدرة على التكيف مع درجة الحرارة على نطاق واسع للغاية وأداء نظيف بدون تسرب، وهي بمثابة حل القيادة الخطية المحلي طويل الأشواط عالي الأداء من حيث التكلفة للمعدات الآلية متوسطة الميزانية.
