CY1 سلسلة اقتران مغناطيسي أسطوانة بدون قضبان | نموذج القاعدة الاقتصادية الكلاسيكية

العلامة التجارية: SOLH من Richge Technology

CY1S
CY1L

نظرة عامة على المنتج

     سلسلة SOLH CY1 عبارة عن أسطوانة اقتران مغناطيسية كلاسيكية واقتصادية بدون قضيب، وهي بمثابة السلف الأساسي لسلسلة CY3 التي تمت ترقيتها. إنها تعتمد هيكل قيادة متزامن مغناطيسي غير متصل، حيث يتحرك المكبس الداخلي وطاولة الانزلاق الخارجية في وقت واحد من خلال قوة مغناطيسية قوية. تتميز بعملية مغلقة بالكامل خالية من التسرب، وبنية مدمجة وأداء فعال من حيث التكلفة، وهي مخصصة للأحمال الخفيفة إلى المتوسطة وتطبيقات القيادة الخطية المتوسطة والطويلة. مع نطاق التجويف من φ6 إلى φ63 مم، وشوط قياسي يصل إلى 1000 مم وحد أقصى لشوط ممتد يبلغ 1500 مم، تغطي هذه السلسلة نماذج توجيهية متنوعة لتلبية متطلبات السيناريوهات المتعددة، مما يجعلها المشغل المفضل بدون قضيب والصديق للميزانية من الدرجة النظيفة لخطوط الإنتاج المؤتمتة العامة.

المواقع الأساسية والميزات الهيكلية

• محرك اقتران مغناطيسي وأداء نظيف مانع للتسرب: مغناطيس دائم مدمج عالي القوة على المكبس والطاولة المنزلقة يحقق نقلًا متزامنًا غير ميكانيكي. تعمل أسطوانة الأسطوانة المغلقة بالكامل على منع تسرب الهواء وانبعاث الغبار، وتتكيف تمامًا مع بيئات العمل النظيفة الصارمة في الإلكترونيات والمعدات الطبية وصناعات تجهيز الأغذية.

• هيكل أساسي كلاسيكي وأداء عالي التكلفة: من خلال اعتماد هيكل ميكانيكي بسيط مع مكونات أقل، تعمل سلسلة CY1 على تقليل تكاليف التصنيع بشكل فعال وتوفر قدرة تنافسية أعلى من حيث التكلفة مقارنة بسلسلة CY3 التي تمت ترقيتها. لا يحتوي الطراز CY1B الأساسي على سطح تثبيت متكامل ويتطلب أقواس دعم مزدوجة الأطراف للتثبيت. إنها مجهزة بحلقة أساسية مقاومة للاهتراء وتكوين حلقة مقاومة للغبار، وتتميز بحد أدنى لضغط العمل يبلغ 0.18MPa، مع عمر خدمة أقصر قليلاً ولكنها مؤهلة تمامًا لظروف العمل القياسية التقليدية.

• نماذج مشتقة متنوعة لتغطية كاملة: تغطي مجموعة المنتجات الكاملة أنواعًا إرشادية متعددة لتتناسب مع متطلبات الدقة والتحميل المختلفة:

• CY1B: نوع أساسي بدون هيكل توجيهي وسطح تثبيت، ويتطلب قضبان توجيه خارجية وأقواس مزدوجة الأطراف.

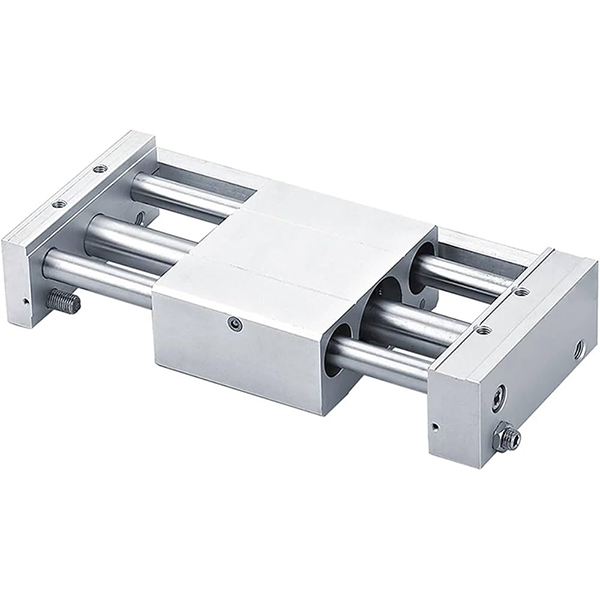

• CY1S: نوع الدليل المنزلق مع محمل انزلاقي مدمج، يدعم التشغيل تحت الحمل الخفيف بدون أدلة خارجية.

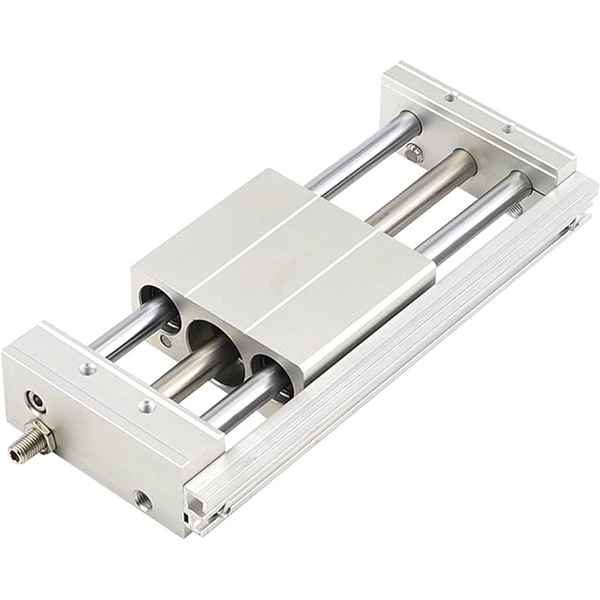

• CY1L: نوع دليل محمل كروي مع انزلاق فائق السلاسة وقدرة تحميل محسنة لحركة مستقرة عالية التردد.

• CY1H: نوع توجيه عالي الدقة مع دقة تحديد موضع متكررة ممتازة لسيناريوهات النقل الدقيقة.

• CY1F: نوع قليل السُمك مع انخفاض إجمالي الارتفاع بنسبة 29%، وهو مناسب تمامًا لمساحات تركيب المعدات فائقة الصغر.


• المخزن المؤقت القياسي والتكوين الاختياري عالي السرعة: تمتص الحواجز المطاطية القياسية المزدوجة تأثير التشغيل بشكل فعال وتقلل من ضوضاء التشغيل. تدعم الحواجز الهيدروليكية الخارجية الاختيارية التشغيل المستقر بسرعة قصوى تبلغ 500 مم/ثانية لظروف العمل الدورية ذات السرعة المتوسطة والعالية.

• توافق واسع للمفاتيح المغناطيسية: تتوافق أخاديد المفاتيح العالمية المحجوزة على جسم الأسطوانة مع المفاتيح المغناطيسية من سلسلة D-M9 وسلسلة D-A9، مما يسمح بتثبيت موضع عشوائي وردود فعل مرنة لإشارة السكتة الدماغية.

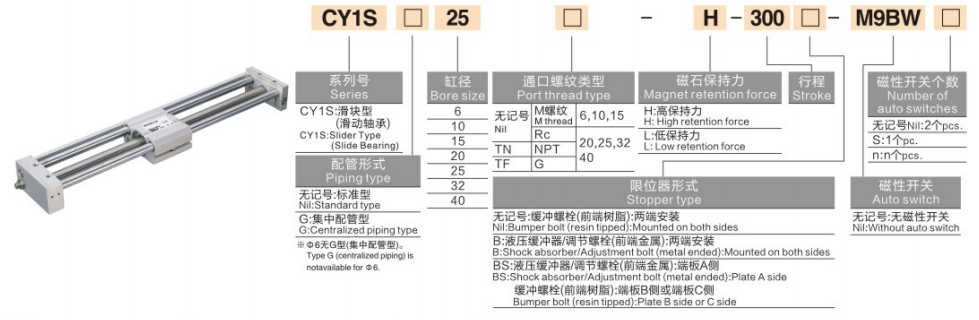

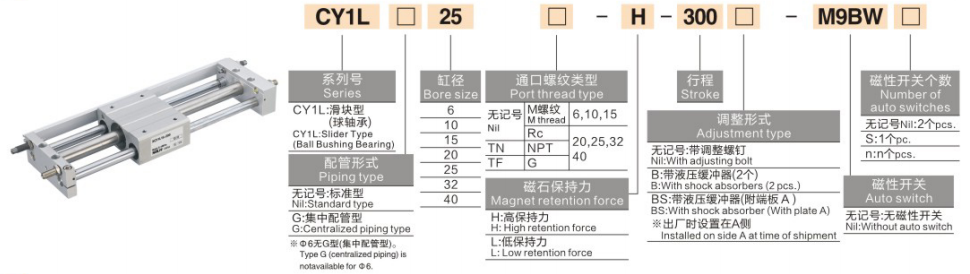

قاعدة ترميز النموذج الكاملة

أمثلة على النماذج: CY1B20-500 | CY1S40-800-M9PL

أمثلة مرجعية للطلب القياسي

• CY1B20-500: تجويف 20 مم، شوط 500 مم، النوع الأساسي بدون مفتاح مغناطيسي

• CY1S40-800-M9PL: تجويف 40 مم، شوط 800 مم، نوع دليل منزلق مع مفتاح موضع مغناطيسي

المواصفات الفنية الأساسية (الحالة القياسية 20 درجة مئوية)

1. المواصفات العامة الأساسية

• وضع التشغيل: اقتران مغناطيسي مزدوج الفعل انتقال متزامن عدم الاتصال

• سائل العمل: الهواء المضغوط (معيار التشغيل الخالي من الزيت)

• درجة الحرارة المحيطة: 5 إلى 60 درجة مئوية (لا توجد بيئة عمل متجمدة)

• نطاق ضغط العمل: 0.18 ~ 0.7MPa؛ ضغط الدليل: 1.05 ميجا باسكال

• سرعة التشغيل القياسية: 50 ~ 500 مم / ثانية

• وضع المخزن المؤقت: عازلة مطاطية قياسية مزدوجة الأطراف؛ المخزن المؤقت الهيدروليكي الخارجي الاختياري للسيناريوهات عالية السرعة

• قوة القابضة المغناطيسية: 49 ~ 2450 نيوتن (يزداد تدريجيًا مع حجم التجويف)

2. مخطط معلمات الأداء الرئيسي (@0.5MPa)

إرشادات التكوين والاختيار الأساسية

1. اختيار حجم التجويف عن طريق التحميل والدفع

• φ6~φ15 (الخدمة الخفيفة الصغيرة): مناسب للأحمال التي يقل وزنها عن 2.5 كجم، وهو مخصص لنقل المكونات الدقيقة ذات الشوط القصير في معدات الدقة الإلكترونية المصغرة.

• φ20~φ32 (الخدمة الخفيفة العامة): متطابق مع حمل خفيف من 4 إلى 10 كجم، وهو مثالي لعمليات الدفع والسحب التقليدية طويلة الشوط (أقل من أو يساوي 1000 مم) في خطوط الإنتاج الآلية العامة.

• φ40~φ63 (الخدمة المتوسطة): ينطبق على سيناريوهات الحمل المتوسط ​​من 16 إلى 40 كجم، ويتكيف بشكل مثالي مع التعامل مع السكتة الدماغية الطويلة وظروف العمل الدورية عالية التردد في معدات التعبئة والتغليف والأتمتة اللوجستية.

2. اختيار النموذج ونظام التوجيه

• النوع الأساسي CY1B: النموذج الأكثر فعالية من حيث التكلفة بدون هيكل توجيهي مدمج. تعتبر قضبان التوجيه الخطية الخارجية إلزامية، ومناسبة للمشاريع والمعدات الحساسة للميزانية ذات الهياكل التوجيهية المحجوزة.

• نوع دليل الشريحة CY1S: مجهزة بدليل محمل منزلق مدمج، لا يتطلب أدلة مساعدة خارجية للأحمال الخفيفة (أقل من 10 كجم)، وتتميز بالتركيب البسيط والتنوع الشامل.

• CY1L نوع دليل محمل الكرة: يعتمد هيكل محمل كروي عالي الدقة مع مقاومة انزلاق منخفضة للغاية وعمر خدمة ممتد، مصمم خصيصًا لظروف العمل الدورية عالية السرعة وعالية التردد.

• CY1H نوع عالي الدقة: تم تكوينها بآلية توجيه خطية دقيقة، مما يحقق دقة تحديد موضع متكررة تصل إلى ±0.02 مم، وينطبق على سيناريوهات تحديد المواقع عالية الدقة ونقل المسافات الدقيقة.

• CY1F نوع منخفض المستوى: هيكل رفيع محسّن مع انخفاض إجمالي الارتفاع بنسبة 29%، مما يحل مشكلة مساحة التثبيت الرأسية المحدودة للمعدات الآلية المدمجة.

3. اختيار البيئة والتكوين الوظيفي

• التكيف مع البيئة النظيفة: تصميم ناقل الحركة المغناطيسي الخالي من التسرب والغبار وغير الملامس يلبي معايير الإنتاج الصحية؛ يُفضل الطرازان CY1S وCY1L لتشغيل الغرف النظيفة على المدى الطويل.

• ترقية حالة العمل بسرعة عالية: مجهزة بمخازن هيدروليكية خارجية للتخلص من التأثير النهائي، مما يدعم بشكل ثابت سرعة التشغيل المستمر حتى 500 مم / ثانية.

• ردود فعل الموقف الدقة: تطابق مع المفاتيح المغناطيسية من سلسلة D-M9 أو سلسلة D-A9 لتحقيق تحديد موضع السكتة الدماغية متعدد النقاط وإخراج الإشارة في الوقت الفعلي.

سيناريوهات التطبيقات الصناعية النموذجية

• نقل مواد الغرفة النظيفة: يتم استخدام هيكل التوصيل المغناطيسي الخالي من التلوث على نطاق واسع في التعامل مع المواد لمسافات طويلة في ورش عمل أشباه الموصلات وشاشات الكريستال السائل الخالية من الغبار، مما يؤدي إلى تجنب التلوث الثانوي لبيئات العمل النظيفة.

• إزاحة قطعة العمل لخط التغليف: تصميم عالي الأداء من حيث التكلفة يتكيف مع دفع وسحب قطع العمل الخفيفة والمتوسطة في معدات تعبئة المواد الغذائية والأدوية ذات الشوط الطويل، مع معدل فشل منخفض وصيانة يومية بسيطة.

• التحكم الآلي في باب المعدات: يوفر الهيكل المدمج بدون قضبان مساحة التثبيت الخارجية، وهو مناسب لفتح وإغلاق القيادة طويلة المدى للأبواب الواقية للمعدات ودروع الغبار.

• تحديد موضع خط التجميع طويل الشوط: يتعاون مع وحدات التوجيه المطابقة لتحقيق تحديد موضع دقيق ومستقر ضمن شوط طويل للغاية يتراوح من 1 إلى 1.5 متر، مما يلبي متطلبات تحديد المواقع الدورية المستمرة لخطوط الإنتاج.

• الحل الاقتصادي البديل: بديل مثالي لخفض التكلفة لسلسلة CY3 باهظة الثمن في مشاريع الأتمتة ذات الميزانية المحدودة، مما يلبي تمامًا متطلبات القيادة الخطية الأساسية طويلة الشوط.

مقارنة الأداء الأساسي لسلسلة CY1 وCY3

دليل الاختيار السريع المكون من ثلاث خطوات

1. تأكيد حجم التجويف: حساب الدفع المطلوب على أساس وزن الحمولة مع عامل الأمان ≥2. القواعد الموصى بها: .52.5 كجم → φ15؛ 4 ~ 10 كجم → φ32؛ 16 ~ 40 كجم → φ63.

2. تأكيد نوع النموذج: اختر CY1B للميزانية المنخفضة للغاية؛ CY1S للتثبيت بدون دليل خفيف الحمل؛ CY1L للتشغيل عالي السرعة عالي التردد؛ CY1H لمتطلبات تحديد المواقع عالية الدقة.

3. تأكيد مواصفات السكتة الدماغية: حدد السكتة الدماغية القياسية 50 ~ 1000 مم للاستخدام التقليدي؛ شوط ممتد اختياري يصل إلى 1500 مم لمتطلبات القيادة لمسافات متوسطة وطويلة.

ملخص جملة واحدة

     إن أسطوانة التوصيل المغناطيسي الكلاسيكية من سلسلة SOLH CY1 عبارة عن مشغل اقتصادي نظيف مانع للتسرب مع نماذج توجيهية متنوعة، تعمل كحل قيادة خطي أساسي طويل الشوط ومناسب للميزانية للأتمتة العامة ذات الحمل الخفيف المتوسط ​​ومعدات الغرفة النظيفة.
