العلامة التجارية: SOLH من Richge Technology
سلسلة SOLH MGJ عبارة عن أسطوانة قضيب توجيه صغيرة جدًا وعالية الدقة وخفيفة الوزن مصممة خصيصًا لسيناريوهات الأتمتة الدقيقة. تتميز هذه السلسلة بهيكل مصغر للغاية، وأداء دقيق مضاد للدوران يبلغ ±0.1 درجة، وتركيب ثنائي الاتجاه وتصميم أنابيب وأسلاك مركزية من جانب واحد، وتغطي هذه السلسلة فقط أحجام التجويف φ6 وφ10 بضربة قصيرة للغاية تتراوح من 5 مم إلى 20 مم. لقد تم تصميمه بشكل مثالي لتطبيقات تحديد المواقع ذات الأحمال الصغيرة ومحدودة المساحة وعالية الدقة في المعدات الإلكترونية والأدوات الطبية والآلات الدقيقة، حيث يعمل كمكون تنفيذي أساسي للأنظمة الآلية المصغرة.
1.التصغير الشديد والحجم الصغير للغاية
• تغطية المواصفات الصغيرة جدًا: متوفر بأحجام التجويف الصغيرة جدًا φ6 مم وφ10 مم، مع أشواط قصيرة متطابقة تبلغ 5/10/15 مم (φ6) و5/10/15/20 مم (φ10)، مصممة حصريًا لمتطلبات القيادة ذات الأشواط الدقيقة.
• أبعاد الجسم النحيفة والرفيعة: يتميز الطراز MGJ6 فائق الصغر بجسم نحيف للغاية وضيق يبلغ 23 + شوط (طول) × 29 مم (عرض) × 14.5 مم (ارتفاع)، ويشغل الحد الأدنى من مساحة التثبيت ويتكيف مع تخطيط المعدات المدمجة للغاية.
2.أداء عالي الدقة مضاد للدوران
• مجهزة بقضبان توجيه مزدوجة مدمجة وهيكل إطار توجيه متكامل، تحقق سلسلة MGJ قدرة ممتازة على مقاومة الانحراف. يصل التسامح الدوراني المنخفض للغاية± 0.1 درجة، وتجنب انحراف الموضع بشكل فعال أثناء تثبيت الأجزاء الدقيقة، والتجميع والضبط الدقيق، وضمان دقة تحديد المواقع عالية الدقة.
3.تركيب مرن ومركزيتصميم الأنابيب
• دعم التركيب ثنائي الاتجاه: يتم تخصيص كل من الأسطح السفلية والخلفية للتركيب الثابت، مما يدعم التخطيط متعدد الزوايا في المساحات الضيقة والمحدودة مع قدرة قوية على التكيف مع المشهد.
• الأنابيب والأسلاك المركزية من جانب واحد: يتم ترتيب أنابيب الهواء وخطوط التبديل المغناطيسية على جانب واحد بشكل موحد، مما يحقق أسلاكًا أنيقة وموحدة أثناء ترتيب كثيف متعدد الأسطوانات، مما يبسط التركيب في الموقع والصيانة اللاحقة.
• تركيب مفتاح مزدوج لضربة قصيرة جدًا: حتى الحد الأدنى للخط 5 مم يمكن تجهيزه بمفتاحين مغناطيسيين، مما يحقق اكتشافًا شاملاً للموضع لكلا طرفي الشوط دون زاوية ميتة.
4.عملية دورية خفيفة الوزن ومتينة
• وزن الجسم خفيف للغاية: وزن إجمالي منخفض للغاية - يبلغ وزن MGJ6-5 27.3 جرامًا فقط، ويبلغ الحد الأقصى للمواصفات MGJ10-20 63.2 جرامًا فقط، مما يقلل بشكل كبير من حمل المعدات ومناسب للآليات الآلية الدقيقة خفيفة الوزن.
• صيانة مجانية وتشغيل مستقر: يعتمد تصميم التشحيم الخالي من الزيوت مع عوازل مطاطية مزدوجة الأطراف، وهو يدعم الحركة الدورية ذات التحميل الخفيف عالية التردد على المدى الطويل، ويتميز بانخفاض مستوى الضجيج والتشغيل المستقر وعمر الخدمة الطويل.

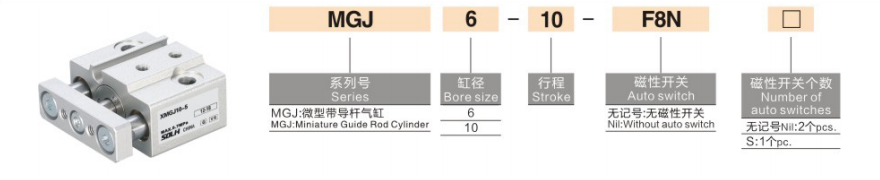

أمثلة على النماذج: MGJ6-10-F8N | MGJ10-15S
|
مقطع الكود |
معنى المواصفات |
|
إم جي جي |
رمز السلسلة: أسطوانة قضيب التوجيه الصغيرة فائقة الصغر |
|
6/10 |
حجم التجويف: φ6mm / φ10mm |
|
5/10/15/20 |
طول الشوط (مم): 5/10/15 مم لـ φ6؛ 5/10/15/20 مم لـ φ10 |
|
إس/2 إس |
كمية التبديل المغناطيسي: فارغ = لا شيء؛ ق = 1 قطعة؛ 2S = 2 قطعة |
|
F8N |
نموذج المفتاح المغناطيسي الاختياري (مثل سلسلة D-F8N) |
أمثلة مرجعية للطلب القياسي
• إم جي جي6-5: تجويف φ6، شوط 5 مم، نوع قياسي بدون مفتاح مغناطيسي
• إم جي جي10-15-2S: تجويف φ10، شوط 15 مم، مزود بمفتاحين مغناطيسيين للكشف عن الموضع المزدوج
• إم جي جي6-10-F8N: تجويف φ6، شوط 10 مم، متوافق مع المفتاح المغناطيسي D-F8N
1. المواصفات العامة الأساسية
• وضع التشغيل: الحركة الترددية ذات المفعول المزدوج
• نطاق ضغط العمل: 0.15 ~ 0.7MPa؛ ضغط الدليل: 1.05 ميجا باسكال
• درجة الحرارة المحيطة: -10°C~60°C (بيئة عمل خالية من الجليد)
• سرعة تشغيل المكبس: 50 ~ 500 مم / ثانية
• وضع المخزن المؤقت: عازل مطاطي مزدوج الأطراف لامتصاص الصدمات بشكل ثابت
• وضع التشحيم: عملية خالية من الصيانة خالية من الزيت
2.دفع الخرج النظري (@0.5MPa)
|
حجم التجويف (مم) |
التوجه النظري (N) |
|
φ6 |
14.1 |
|
φ10 |
39.3 |
3.مواصفات وزن المنتج (ز)
|
السكتة الدماغية (مم) |
5 |
10 |
15 |
20 |
|
إم جي جي6 |
27.3 |
33.0 |
38.4 |
— |
|
إم جي جي10 |
40.6 |
48.0 |
55.6 |
63.2 |
• المعدات الدقيقة الإلكترونية: التثبيت الدقيق لمكونات الهاتف المحمول والكاميرا، ودفع لوحة PCB الصغيرة، وتحديد موضع العقص الطرفي، والتجميع الدقيق للوحدة الدقيقة.
• الأجهزة الطبية: تبديل الصمام المصغر، ورفع وخفض إبرة أخذ العينات، والقيادة الدقيقة للمعدات الطبية ذات الحد الأدنى من التدخل الجراحي، مما يلبي متطلبات التشغيل النظيفة والمستقرة من الدرجة الطبية.
• الآلات الدقيقة والبصريات: تحديد موضع تجميع الأجزاء الدقيقة، والضبط الدقيق للعدسة البصرية، ومعايرة الإزاحة الدقيقة لمسبار الكشف، وآليات الضبط الجزئي عالية الدقة.
• صناعة أشباه الموصلات: الترجمة الدقيقة للرقائق الصغيرة، ورفع الرقصة المصغرة وتحديد موضعها، وإجراءات تنفيذية خفيفة الوزن في ورش عمل أشباه الموصلات النظيفة الخالية من الغبار.
|
عنصر المقارنة |
سلسلة MGJ (صغيرة الحجم للغاية) |
سلسلة MGP (المدمجة القياسية) |
|
نطاق تتحمل |
φ6 / φ10 مم (صغير جدًا) |
φ12~φ100mm (النطاق الكامل القياسي) |
|
نطاق السكتة الدماغية |
5 ~ 20 مم (ضربة دقيقة قصيرة جدًا) |
25 ~ 500 مم (السكتة الدماغية الطويلة التقليدية) |
|
الحجم الكلي |
رفيعة للغاية وصغيرة الحجم |
هيكل مدمج منتظم |
|
دقة مضادة للدوران |
± 0.1 درجة (دقة فائقة) |
±0.08°~±0.15° (الدقة القياسية) |
|
سعة التحميل |
تحميل الضوء الصغير |
حمولة صغيرة ومتوسطة |
|
مستوى السعر |
أعلى (الدقة حسب الطلب) |
متوسطة (معيار عالمي) |
1. اختيار حجم التجويف: اختر φ6mm لحمل العمل ≥10N؛ اختر φ10 مم لحمل العمل ≥30N، وتوافق مع عامل الأمان ≥2 للتشغيل المستقر.
2. اختيار مواصفات السكتة الدماغية: حدد السكتة الدماغية القصيرة جدًا 5/10/15/20 مم وفقًا لمتطلبات القيادة الفعلية للإزاحة الدقيقة.
3. تكوين التبديل المغناطيسي: حدد 2S للكشف عن الموضع المزدوج؛ حدد S واحدًا لتعليقات الإشارة أحادية الطرف؛ لا توجد علامات للنموذج الأساسي الخالي من التبديل.
تتميز أسطوانة قضيب التوجيه الصغيرة فائقة الصغر من سلسلة SOLH MGJ بالحجم الصغير، ودقة عالية مضادة للدوران ±0.1 درجة، وتشغيل خفيف الوزن بدون زيت وتركيب مرن، كونها المحرك الهوائي الصغير الأمثل عالي الدقة لأتمتة المنمنمات المحدودة المساحة، والمعدات الطبية والإلكترونية.
