سلسلة CY3 اقتران مغناطيسي أسطوانة بدون قضبان | CY3B Basic / CY3R نوع التركيب المباشر
العلامة التجارية: SOLH من Richge Technology

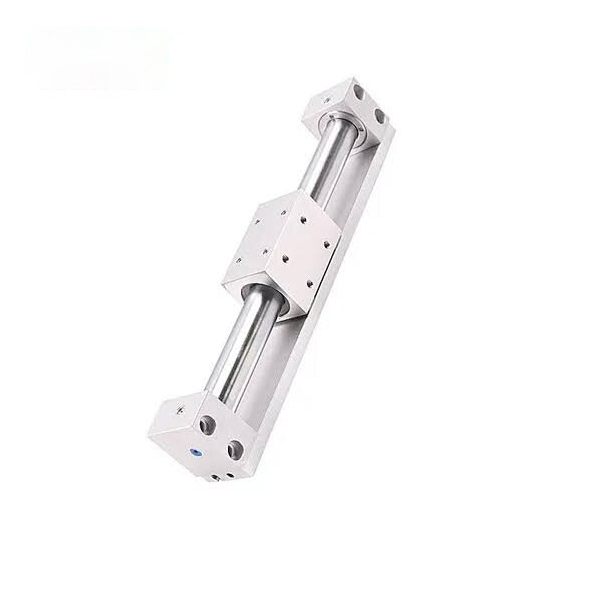

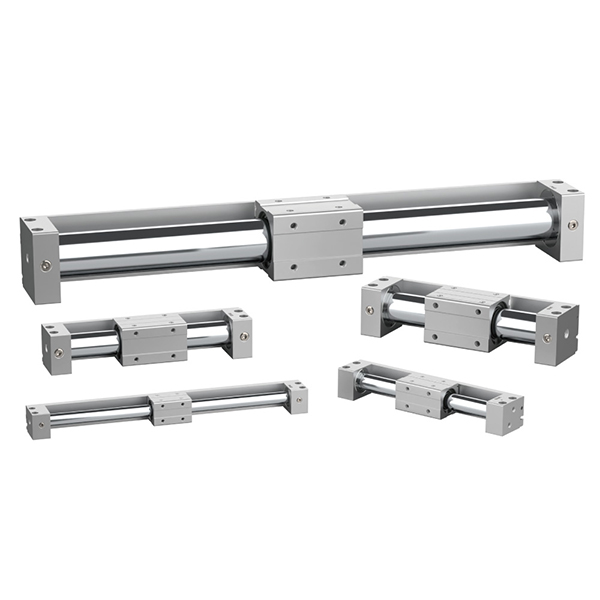

CY3R

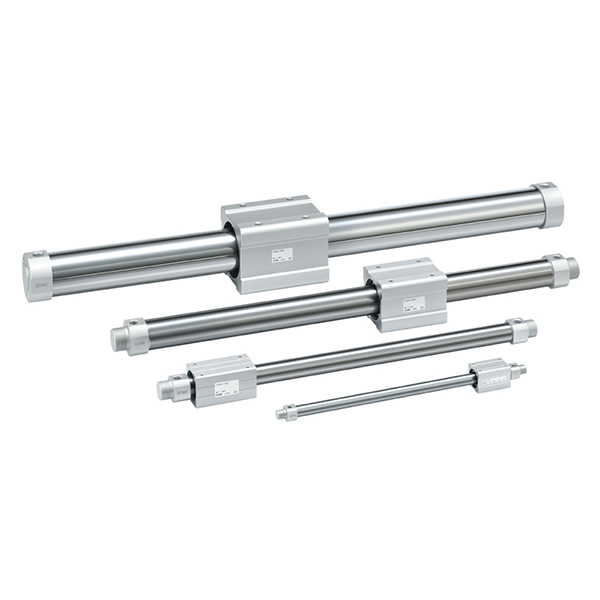

CY3B
سلسلة SOLH CY3 عبارة عن أسطوانة اقتران مغناطيسية بدون قضبان مطورة تعتمد على سلسلة SMC CY1 الكلاسيكية، مقسمة إلى نموذجين رئيسيين: النوع الأساسي CY3B بدون سطح التركيب ونوع التثبيت المباشر CY3R. إنها تعتمد هيكل نقل مغناطيسي مغلق بالكامل، مما يحقق حركة متزامنة للمكبس الداخلي وطاولة الشريحة الخارجية من خلال اقتران مغناطيسي قوي. يتميز بعدم التسرب، والتشغيل الخالي من الغبار والتلوث، والسكتة الدماغية الطويلة للغاية والتركيب المدمج، وهو قابل للتطبيق على نطاق واسع في سيناريوهات القيادة الخطية ذات الدرجة النظيفة، والحمل الخفيف إلى المتوسط، والمسافات الطويلة. مع نطاق التجويف من φ6 إلى φ63 مم والحد الأقصى للشوط 5000 مم، فإنه يوفر مساحة تركيب بنسبة 50% مقارنة بأسطوانات قضيب الربط التقليدية ويعمل كحل القيادة النظيف طويل الشوط المفضل لخطوط الإنتاج الآلية عالية المستوى.
• ناقل الحركة بالاقتران المغناطيسي وتشغيل نظيف بدون تسرب: يعتمد المكبس والطاولة المنزلقة على القيادة المتزامنة المغناطيسية مع تصميم برميل الأسطوانة المغلق بالكامل. لا يوجد قضيب مكبس يمتد إلى الخارج، مما يحقق إحكامًا كاملاً للهواء، وعدم التسرب والتلوث بالغبار. إنه يتوافق تمامًا مع بيئات الإنتاج الصارمة مثل تجهيز الأغذية والمعدات الطبية وإلكترونيات أشباه الموصلات.
• نسخة مطورة من CY1 بمتانة محسنة: بالمقارنة مع سلسلة CY1 التقليدية، يتم زيادة طول الحلقة المقاومة للتآكل بنسبة 70%، مما يحسن بشكل فعال قدرة التحمل واستقرار الانزلاق. يشكل مثبت التشحيم المدمج في الحلقة المقاومة للغبار طبقة تشحيم واقية دائمة، مما يقلل من الحد الأدنى لضغط العمل إلى 0.12 ميجا باسكال ويطيل عمر الخدمة بشكل كبير. باستثناء مواصفات φ6، تحتفظ جميع الطرازات الأخرى بنفس أبعاد التركيب مثل CY1 للاستبدال والترقية المباشرة.
• CY3B النوع الأساسي هيكل الحد الأدنى: لا يحتوي برميل الأسطوانة الأملس على سطح تثبيت محجوز ويتطلب أقواس دعم ذات طرفين للتثبيت. الطاولة المنزلقة غير مجهزة بهيكل توجيه مدمج، لذلك تكون الأدلة الخطية الخارجية أو قضبان التوجيه إلزامية لمنع الحمل اللامركزي وفشل الفصل المغناطيسي.
• عازلة مطاطية قياسية ومواصفات اختيارية عالية السرعة: تمتص الحواجز المطاطية المدمجة ذات النهاية المزدوجة تأثير التشغيل وتقلل من ضوضاء التشغيل من أجل تشغيل دوري تقليدي مستقر. تدعم المواصفات الاختيارية عالية السرعة X160 سرعة تشغيل قصوى تبلغ 1500 مم/ثانية للتكيف مع ظروف العمل سريعة الحركة عالية التردد.
• تركيب مفتاح مغناطيسي مريح: تتوافق أخاديد المفاتيح المحجوزة مسبقًا على جانبي جسم الأسطوانة مع المفاتيح المغناطيسية من سلسلة D-M9، مما يحقق ردود فعل مرنة ودقيقة للموضع في الوقت الفعلي لتحديد موضع الشوط.

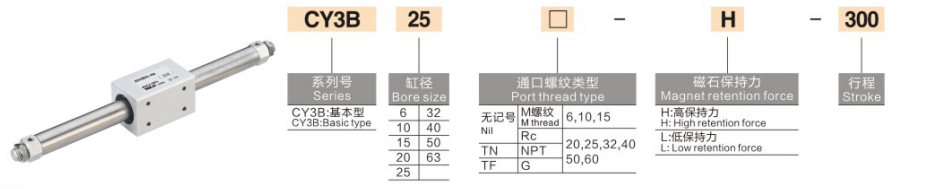

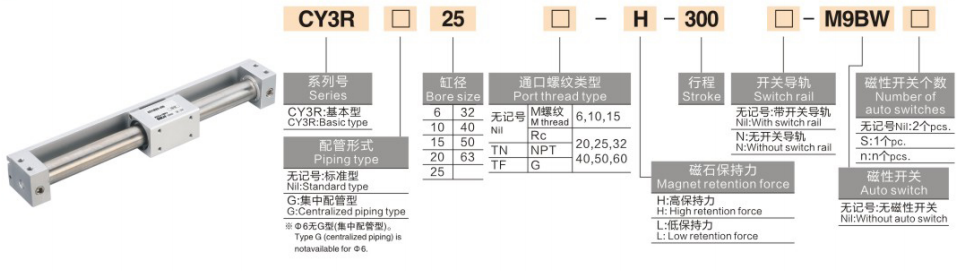

1. أمثلة على النماذج: CY3B20-500 | CY3B40-800-M9PL
|
مقطع الكود |
معنى المواصفات |
|
CY3B / CY3R |
رمز السلسلة: CY3B=النوع الأساسي؛ CY3R=نوع التركيب المباشر (اسطوانة بدون قضبان اقتران مغناطيسي) |
|
6/10/15/20/25/32/40/50/63 |
حجم التجويف الأساسي (مم) |
|
50 ~ 5000 |
طول السكتة الدماغية (مم): قياسي 50 ~ 1000 مم؛ أقصى شوط طويل للغاية ممتد 5000 مم |
|
-سلسلة M9PL/M9 |
مفتاح مغناطيسي اختياري للكشف عن موضع السكتة الدماغية |
2.أمثلة مرجعية للطلب القياسي
• CY3B20-500: تجويف 20 مم، شوط 500 مم، النوع الأساسي بدون مفتاح مغناطيسي
• CY3B40-800-M9PL: تجويف 40 مم، شوط 800 مم، النوع الأساسي مع مفتاح الوضع المغناطيسي
1 المواصفات العامة الأساسية
• وضع التشغيل: اقتران مغناطيسي مزدوج الفعل انتقال عدم الاتصال
• سائل العمل: الهواء المضغوط (معيار التشغيل الخالي من الزيت)
• درجة الحرارة المحيطة: 5 ~ 60 درجة مئوية (لا توجد بيئة متجمدة)
• نطاق ضغط العمل: 0.12 ~ 0.7MPa؛ ضغط الدليل: 1.0MPa
• سرعة التشغيل: 50~500 مم/ثانية (قياسي)؛ الحد الأقصى 1500 مم / ثانية (مواصفات X160 عالية السرعة اختيارية)
• وضع المخزن المؤقت: عازلة مطاطية قياسية مزدوجة الأطراف
• قوة القابضة المغناطيسية: 19.6 ~ 2450 نيوتن (يزداد مع حجم التجويف)
2 مخطط معلمات الأداء الرئيسي (@0.5MPa)
|
تتحمل φ (مم) |
التوجه النظري (N) |
الحمولة الموصى بها (كجم) |
القوة القابضة المغناطيسية (N) |
حجم المنفذ |
|
6 |
17 |
0.5 |
19.6 |
م3×0.5 |
|
10 |
39 |
1 |
53.9 |
م5×0.8 |
|
15 |
88 |
2.5 |
127 |
م5×0.8 |
|
20 |
157 |
4 |
226 |
آر سي 1/8 |
|
25 |
245 |
6 |
353 |
آر سي 1/8 |
|
32 |
402 |
10 |
588 |
آر سي 1/8 |
|
40 |
628 |
16 |
980 |
آر سي 1/4 |
|
50 |
981 |
25 |
1519 |
آر سي 3/8 |
|
63 |
1559 |
40 |
2450 |
آر سي 3/8 |
1 اختيار حجم التجويف عن طريق التحميل والدفع
• φ6~φ15 (الخدمة الخفيفة الصغيرة): مناسب للأحمال التي يقل وزنها عن أو يساوي 2.5 كجم، وهو مخصص للنقل الدقيق للمكونات الصغيرة في المعدات الإلكترونية والطبية بضربة قصيرة.
• φ20~φ32 (الخدمة الخفيفة العامة): متطابق مع حمل خفيف من 4 إلى 10 كجم، وهو مثالي للدفع والسحب التقليدي طويل الشوط (أقل من 1000 مم) في خطوط الإنتاج الآلية العامة.
• φ40~φ63 (الخدمة المتوسطة): ينطبق على سيناريوهات الحمل المتوسط من 16 إلى 40 كجم، وهو مثالي للتعامل الثقيل طويل الأشواط والتشغيل الدوري عالي التردد في صناعات المواد الغذائية والتعبئة والتغليف.
2 اختيار نظام السكتة الدماغية والتوجيه
• نطاق السكتة الدماغية: السكتة الدماغية القياسية تغطي 50 ~ 1000 مم؛ شوط ممتد طويل جدًا يصل إلى 5000 مم لمتطلبات القيادة الخاصة لمسافات طويلة.
• التصميم التوجيهي الخارجي الإلزامي: لا يحتوي النوع الأساسي CY3B على بنية توجيهية مدمجة. يجب أن تكون القضبان المنزلقة الخطية الخارجية أو قضبان التوجيه مجهزة لدعم الحمل ومنع الفصل المغناطيسي الناتج عن انحراف القوة اللامركزية.
• طريقة التثبيت القياسية: يتم تثبيته بواسطة دعامات دعم اختيارية ذات طرفين مع جسم أسطوانة معلق وعدم احتكاك التلامس، مما يضمن تشغيل اقتران مغناطيسي مستقر.
3 اختيار البيئة والتكوين الوظيفي
• الأولوية للبيئات النظيفة: يتكيف التصميم الخالي من التسرب والتلوث مع ظروف العمل الصارمة الخالية من الغبار والمعقمة في الصناعات الغذائية والطبية وأشباه الموصلات الإلكترونية.
• ترقية حالة العمل بسرعة عالية: حدد مواصفات X160 الاختيارية عالية السرعة (بحد أقصى 1500 مم / ثانية)، والمزودة بمخازن هيدروليكية خارجية للتخلص من تأثير السرعة العالية وضمان التشغيل المستقر.
• ردود فعل الموقف الدقة: جهز بمفاتيح مغناطيسية من سلسلة D-M9 لتحقيق موضع دقيق ثنائي النقاط أو متعدد النقاط وردود الفعل للإشارة.
|
عنصر المقارنة |
CY3B (النوع الأساسي) |
CY3R (نوع التثبيت المباشر) |
|
طريقة التركيب |
تم تثبيته بواسطة دعامات ذات نهايتين، وجسم الأسطوانة معلق |
التثبيت السفلي المباشر على منصة المعدات |
|
مساحة التثبيت |
يتطلب مساحة قوس، وشغل أكبر قليلاً |
لا حاجة إلى دعامة، وتوفر مساحة تثبيت بنسبة 20% |
|
السيناريوهات القابلة للتطبيق |
تركيب معلق، وضع دعم ثنائي الأطراف |
|
|
مستوى التكلفة |
منخفض (لا يوجد سطح تركيب متكامل) |
متوسطة (مع قاعدة تركيب متكاملة) |
• نقل مواد الغرفة النظيفة: يعتبر هيكل التوصيل المغناطيسي الخالي من التسرب والغبار مثاليًا للتعامل مع المواد لمسافات طويلة في ورش العمل الإلكترونية وأشباه الموصلات والطبية الخالية من الغبار دون تلويث البيئات النظيفة.
• خطوط تعبئة المواد الغذائية والمشروبات: برميل أسطواني من الفولاذ المقاوم للصدأ مقاوم للصدأ مع سطح سهل التنظيف يتكيف مع معايير الإنتاج الصحية، ومناسب للإزاحة طويلة الشوط لقطع العمل الخفيفة والمتوسطة في معدات تجهيز الأغذية.
• باب المعدات وغطاء القيادة: لا يوفر تصميم تمديد القضيب المساحة الخارجية، ويتم تطبيقه بشكل مثالي على الفتح والإغلاق المدمج طويل الشوط للأبواب الواقية للمعدات الآلية وأغطية التدريع.
• منصة تحديد المواقع بدقة طويلة الشوط: تتعاون مع قضبان التوجيه الخارجية عالية الدقة لتحقيق دقة تحديد المواقع المتكررة والمستقرة، ومناسبة لتحديد المواقع بدقة لمسافة طويلة تتراوح من 1 إلى 2 متر والنقل الدوري لخطوط التجميع.
• استبدال موفر للمساحة لأسطوانات قضيب الربط: يحل مشكلة شغل المساحة لأسطوانات قضيب الربط التقليدية في سيناريوهات الشوط الطويل (> 500 مم)، مما يقلل المساحة الإجمالية لتركيب المعدات بنسبة 50% لتصميم المعدات المدمجة.
1. تأكيد حجم التجويف: حساب الدفع المطلوب على أساس وزن الحمولة مع عامل الأمان ≥2. القواعد الموصى بها: .52.5 كجم → φ15؛ 4 ~ 10 كجم → φ32؛ 16 ~ 40 كجم → φ63.
2. تأكيد مواصفات السكتة الدماغية: حدد السكتة الدماغية القياسية 50 ~ 1000 مم للمتطلبات التقليدية؛ اختر المواصفات الموسعة لضربة طويلة جدًا تصل إلى 5000 مم.
3. مطابقة التكوين الوظيفي: اختيار الأولوية لظروف عمل نظيفة وخالية من التلوث؛ الترقية إلى المواصفات عالية السرعة X160 + المخزن المؤقت الهيدروليكي للتشغيل السريع؛ أضف مفاتيح مغناطيسية من سلسلة D-M9 لاكتشاف الموقع في الوقت الفعلي.
أسطوانة التوصيل المغناطيسية من سلسلة SOLH CY3 عبارة عن مشغل خالي من الزيت من الدرجة النظيفة CY1، يتميز بعدم التسرب، وشوط طويل جدًا 5000 مم، وضغط بدء منخفض وأنواع تركيب مزدوجة، بمثابة حل القيادة الخطية طويل الأشواط الأمثل لتوفير المساحة لمعدات التشغيل الآلي النظيفة ذات الحمل الخفيف والمتوسط.
