طاولة منزلق هوائية رفيعة للغاية وعالية الصلابة من سلسلة MXF

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

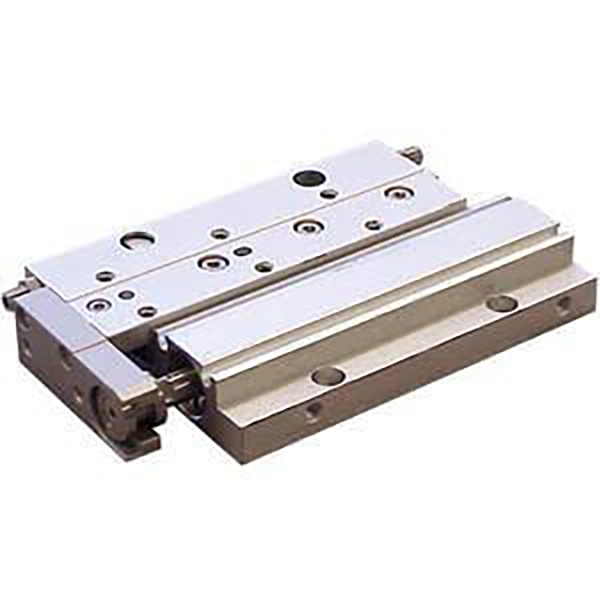

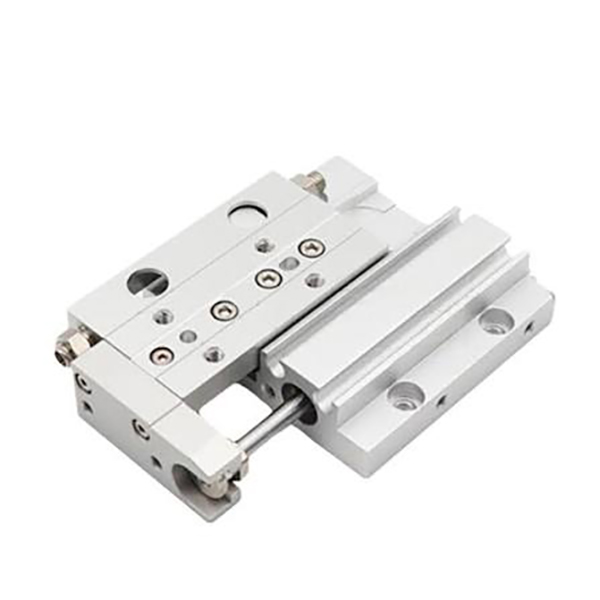

     سلسلة SOLH MXF عبارة عن طاولة منزلقة هوائية رفيعة للغاية وعالية الصلابة وطويلة الشوط مصممة لمعدات التشغيل الآلي ذات الارتفاع المحدود. تتميز بتصميم متوازي للأسطوانة وسكة توجيه الأسطوانة المتقاطعة، وهيكل التثبيت العلوي/السفلي مزدوج الجوانب وقدرة حمل متوسطة الحمولة، فهي تحقق ارتفاعًا منخفضًا للغاية للجسم أقل نحافة بنسبة 40% من شرائح MXS التقليدية بنفس المواصفات. من خلال تحديد المواقع المستقر متوسط ​​الدقة، والتشغيل السلس طويل الشوط، والمتانة الدورية عالية التردد، فهو بمثابة الحل الأساسي للشرائح منخفضة المستوى للتعامل الدقيق مع المواد، والتجميع وتبديل المحطات في الأنظمة الآلية المدمجة.

المواقع الأساسية والميزات الهيكلية

     -- هيكل القيادة ثنائي المفعول: يعتمد تشغيلًا مستقرًا مزدوج الفعل بأحجام تجويف تتراوح من φ8 إلى φ20 مم، مما يوفر خرج حمل متوسط ​​موثوق به يبلغ 20 ~ 180 نيوتن، ويتوافق تمامًا مع سيناريوهات المعالجة الدقيقة للخدمة المتوسطة.

     -- تصميم الأسطوانة المتوازية والأسطوانة المتقاطعة: يتم ترتيب سكة التوجيه والأسطوانة بالتوازي، مما يفصل محمل الحمولة عن حركة ختم قضيب المكبس. يوفر هذا الهيكل صلابة عالية، واحتكاكًا منخفضًا، وتشغيلًا بدون فجوة وحركة خطية سلسة للغاية.

     -- جسم رفيع للغاية ومنخفض المظهر: يبلغ ارتفاع الجسم من 16 إلى 27 مم فقط، أي أقل بنسبة 40% من طرازات MXS المكافئة. إنه الخيار الأمثل للتخليص المنخفض للغاية وتخطيط المعدات المضغوط للغاية.

     --أداء موثوق ومتوسط ​​الدقة: يضمن توازيًا تشغيليًا يبلغ 0.03 مم، وعموديًا 0.05 مم، ودقة تحديد موضع متكررة ± 0.02 مم، مما يلبي تمامًا متطلبات تحديد المواقع الأوتوماتيكية القياسية متوسطة الدقة.

     -- تركيب عالي الدقة على الوجهين: مجهزة بفتحات علوية وفتحات سفلية، بالإضافة إلى فتحات دبوس تحديد المواقع بدقة. يدعم التثبيت الإيجابي والعكسي، مما يضمن دقة تركيب عالية التكرار بعد التفكيك وإعادة التجميع.

     -- تركيب الأنابيب المرنة وأجهزة الاستشعار: متوافق مع الأنابيب ثنائية الاتجاه المستعرضة والمحورية. حلقة مغناطيسية مدمجة مع تصميم أخدود منزلق مخفي لتركيب المفتاح المغناطيسي، مما يوفر مساحة التثبيت دون تدخل هيكلي.

     -- السكتة الدماغية القابلة للتعديل وخيارات العازلة المتعددة: عوازل قياسية من البولي يوريثين عند كلا الطرفين من أجل توسيد ثابت. يتميز بضربة قابلة للتعديل مقاس 5 مم لكل طرف (نطاق التشذيب القياسي الإجمالي 10 مم)، مع مواصفات X11 الاختيارية لضبط دقيق طويل للغاية مقاس 15 مم ومخازن هيدروليكية اختيارية لسيناريوهات التأثير عالية التردد.

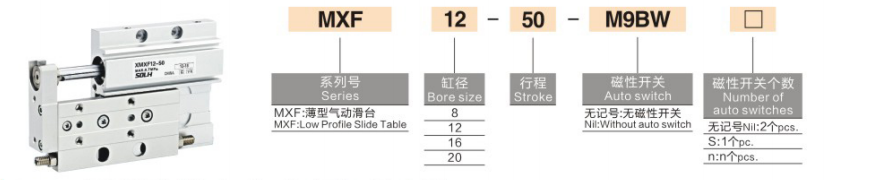

قاعدة ترميز النموذج الكاملة

   1. مثال للنموذج: MXF12-50-M9BW

   2. أمثلة مرجعية للترتيب القياسي

     -- MXF8-20: نموذج قياسي بدون مفتاح، تجويف 8 مم، شوط 20 مم، عمل مزدوج

     -- MXF20-100-2M9B: تجويف 20 مم، شوط طويل 100 مم، مفاتيح مغناطيسية مزدوجة لمراقبة الموضع ثنائي الاتجاه

     -- MXF16-75-X11: تجويف 16 مم، شوط 75 مم، تعديل شوط ممتد 15 مم

المواصفات الفنية الأساسية (@0.5MPa، التمثيل المزدوج)

الأداء الأساسي ومزايا المنتج

     -- هيكل مدمج رفيع للغاية لتوفير المساحة القصوى: مع ارتفاع الجسم المنخفض للغاية الذي يتراوح من 16 إلى 27 مم، وهو أنحف بنسبة 40% من سلسلة MXS، فإنه يتكيف بشكل مثالي مع معدات التخليص المنخفضة للغاية وسيناريوهات التخطيط المعياري الكثيفة حيث لا يمكن تثبيت الشرائح التقليدية.

     -- صلابة عالية وعملية مستقرة طويلة السكتة الدماغية: يعمل دليل الأسطوانة المتقاطعة المقترن بجسم متآلف متكامل على التخلص من الفجوات الجارية والتشوه. إنه يحافظ على التشغيل المستقر الخالي من الارتعاش في ظل حد أقصى يبلغ 100 مم وظروف ركوب الدراجات عالية التردد.

     -- تركيب على الوجهين مع قدرة قوية على التكيف: يدعم التثبيت العلوي من خلال الفتحة والتركيب السفلي، متوافق مع التثبيت الإيجابي والعكسي. مجهزة بفتحات دبوس تحديد المواقع الدقيقة لضمان دقة تكرار عالية بعد التفكيك والتجميع المتكرر.

     -- السكتة الدماغية المرنة القابلة للتعديل والتكيف متعدد المحطات: تعديل دقيق قياسي 5 مم لكل طرف (نطاق التشذيب الإجمالي 10 مم). توفر مواصفات X11 الاختيارية تعديلًا ممتدًا للشوط بمقدار 15 مم، مما يلبي متطلبات المعايرة الدقيقة للشوط للعمليات الآلية متعددة المحطات.

     -- خالي من الزيت وعمر خدمة طويل مع صيانة منخفضة: يعتمد تصميم تشغيل منخفض الاحتكاك وخاليًا من الزيوت، مع عمر خدمة يزيد عن 5 ملايين دورة. وهو ينطبق على كل من البيئات الصناعية النظيفة وخطوط الإنتاج الآلية التقليدية مع الحد الأدنى من متطلبات الصيانة اليومية.

طرق التركيب وسيناريوهات التطبيق النموذجية

   1. طرق التركيب المزدوجة

     -- التركيب العلوي: يتم تثبيته عبر الفتحات العلوية مع ترتيب الحمل العلوي. تتوافق مع دبابيس تحديد المواقع لتحديد المواقع بدقة عالية وتحمل حمل ثابت.

     -- التركيب السفلي: يتم تثبيته عبر فتحات سفلية للتثبيت المباشر على سطح المعدات. يتميز بتجميع ثابت ومثالي لتطبيقات التثبيت العكسي.

   2. التطبيقات الصناعية النموذجية

     -- 3C صناعة الالكترونيات: تصفيح الشاشة، ومعالجة الوحدة، ونقل لوحة PCB، وتبديل محطة الكشف وتحديد موضع المكونات الإلكترونية بدقة.

     -- أتمتة التجميع الدقيق: ضغط الأجزاء الصغيرة، التجميع الطرفي، قيادة تركيبات القفل اللولبي والتشغيل الدوري للأدوات خفيفة الوزن.

     -- ماكينات التعبئة والتغليف: دفع المواد، قيادة أداة القطع، تصفيح الملصقات ونقل المواد لمسافات قصيرة.

     -- معدات الأتمتة العامة: انزلاق جسم باب المعدات، وتبديل محطة خط الإنتاج، والقيادة الخطية الدورية ذات التحميل المتوسط ​​عالية التردد.

MXF مقابل MXH مقابل MXS | مقارنة طاولة الشرائح المنخفضة الحجم والمدمجة

دليل الاختيار السريع المكون من ثلاث خطوات

   1. اختيار حجم التجويف حسب الحمل: تطابق قطر التجويف وفقًا لوزن قطعة العمل: φ8 ≥ 2 كجم، φ12=2~5 كجم، φ16=5~10 كجم، φ20=10~15 كجم. احتفظ بما لا يقل عن 50% من هامش التحميل لضمان التشغيل المستقر على المدى الطويل.

   2. تأكيد السكتة الدماغية: تتراوح السكتة الدماغية القياسية من 10 مم إلى 100 مم. تفضل سلسلة MXF لسيناريوهات السكتة الدماغية الطويلة (≥50 مم)؛ حدد سلسلة MXH لظروف عمل ركوب الدراجات ذات السكتة الدماغية القصيرة وعالية التردد.

   3. مطابقة التكوين:
     --  كشف الموقف: مزود بمفاتيح مغناطيسية M9B مزدوجة لمراقبة دقيقة لموضع السكتة الدماغية ثنائية الاتجاه.

     -- تعديل السكتة الدماغية الجميلة: اختر معيار -X10 (تشذيب 5 مم) للاستخدام المنتظم؛ حدد -X11 (تشذيب ممتد 15 مم) للمعايرة الدقيقة متعددة الأشواط.

     --  التخزين المؤقت الأمثل: اعتماد مخازن قياسية من مادة البولي يوريثين للتشغيل التقليدي؛ الترقية إلى المخازن المؤقتة الهيدروليكية لسيناريوهات التأثير عالي التردد وتقليل الضوضاء.

ملخص جملة واحدة

     تتميز الطاولة المنزلقة الهوائية عالية الصلابة من سلسلة SOLH MXF بارتفاع أقل بنسبة 40% من هيكل MXS، ودليل صلابة عالي الأسطوانة المتقاطعة، والتركيب على الوجهين، وثبات الحمل المتوسط ​​طويل الشوط، وهو بمثابة الحل الأساسي عالي الأداء من حيث التكلفة للأتمتة المدمجة ذات الارتفاع المحدود والمعالجة عالية التردد متوسطة الدقة.
