سلسلة مكونات تعمل بالهواء المضغوط

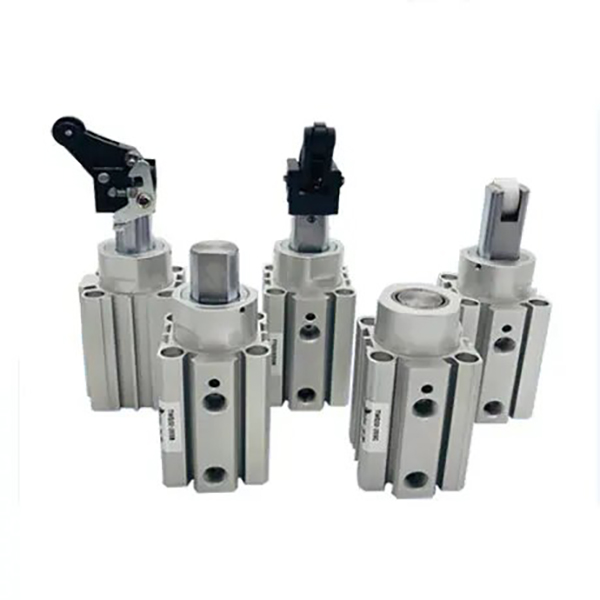

توفر أسطوانات السدادة المدمجة ذات الارتفاع الثابت SOLH TWQ حلول تحديد فعالة من حيث التكلفة لمنصات النقل الخفيفة والمتوسطة التي يتراوح وزنها من 10 إلى 150 كجم. أربعة نهايات قضبان قابلة للتبديل تغطي قضيبًا مسطحًا وقضيبًا دائريًا ورافعة دوارة وأنماط رافعة عازلة هيدروليكية قابلة للتعديل؛ تدعم إصدارات الأسطوانة والعازلة القفل الذاتي الميكانيكي الاختياري لتجنب ارتداد قطعة العمل. يحذف تركيب الحافة ذات الارتفاع الثابت معايرة الارتفاع ويسرع التثبيت الميداني، مع فتحات بأربعة جوانب لأجهزة الاستشعار المغناطيسية. هيكل مقاوم للتآكل وخالي من الزيوت يناسب خطوط تجميع الأجهزة الإلكترونية والتعبئة والتغليف والأجهزة المنزلية. يضمن إنتاجنا الضخم المستقر مخزونًا فوريًا كافيًا، وهو مثالي للحجب الآلي وتحديد موضع المحطة في الدورة العالية والمنخفضة الصيانة.

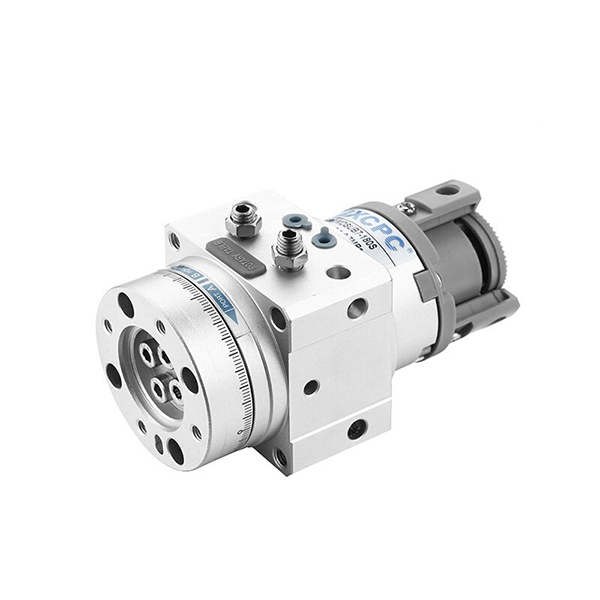

توفر الأسطوانات الدوارة المدمجة SOLH MSUB حركة دوارة دقيقة ذات رد فعل عكسي منخفض من أجل التشغيل الآلي للخدمة الخفيفة حتى أحمال 10 كجم. تتميز بهيكل طاولة دوارة الكل في واحد يمنع خلوص التروس، فهي تدعم الدوران الاختياري بمقدار 90 درجة/180 درجة مع تعديل زاوية دقيقة بمقدار ±5 درجة؛ يحقق إصدار MSUA الذي تمت ترقيته دقة تمايل في حدود 0.03 مم. يتميز هيكلها المحسّن ذو الريشة الواحدة بقدرة تحميل أعلى بمقدار 2-3 مرات من طرازات CRB1 التقليدية مع مساحة أصغر حجمًا. يوفر تركيب الحافة متعددة الاتجاهات مساحة التثبيت، بينما يضمن الختم الخالي من الزيت تشغيلًا نظيفًا لدورة طويلة. نحن نحافظ على إنتاج ضخم مستقر ومخزون موضعي كافٍ، ويتم اعتماده على نطاق واسع لتأرجح المفاصل الروبوتية، والفهرسة الإلكترونية لقطع العمل، وتقليب الأجزاء ومنصات تحديد المواقع الصغيرة في خطوط التجميع الدقيقة.

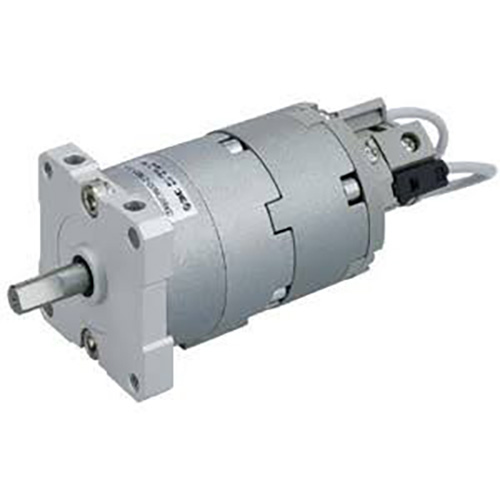

المحرك الدوار SOLH CRBU2 فائق النحافة والتركيب الحر قابل للتبديل بالكامل مع نماذج SMC المكافئة، وهو متوفر بأحجام التجويف 10/15/20/30/40. يتيح الجسم الأسطواني المتكامل إمكانية التثبيت متعدد الاتجاهات بدون دعامة، وهو أخف بنسبة 12% من سلسلة CRB2، وهو مثالي للتركيب المخفي داخل الآلات المدمجة المدمجة. يعمل محرك الريشة المباشر على التخلص من رد الفعل العكسي للتروس مع إمكانية تكرار زاوي عالية للغاية تبلغ ±0.01 درجة. نوعان مختلفان من الريش: ريشة واحدة على شكل S لتحقيق أقصى تأرجح يصل إلى 270 درجة، وريشة مزدوجة على شكل D توفر عزم دوران مزدوج مع دوران محدود يبلغ 90 درجة/100 درجة. تتوفر تخطيطات الأنابيب المزدوجة: منافذ جانبية قياسية ومنافذ محورية مركزية لاحقة على شكل حرف E. تحقق أداة ضبط الزاوية الاختيارية W اللاحقة شوطًا قابلاً للضبط بشكل لا نهائي من 0 إلى 240 درجة، كما تدعم الحلقات المغناطيسية المدمجة مفاتيح القصب M9BW لتعليقات حد PLC. يضمن الختم المركب منخفض الاحتكاك التشغيل بدون زيت مع أكثر من 5 ملايين دورة خدمة. يتم تطبيقه على نطاق واسع على مهام التدوير الدقيقة عالية التردد ذات التحميل الخفيف بما في ذلك دوران الرقصة المصغرة 3C، وتحديد موضع كاميرا الرؤية، وآليات شد المسمار، وتبديل التغليف بزاوية صغيرة. بالمقارنة مع الأسطوانات الدوارة CRB2 المثبتة على القاعدة، لا يتطلب CRBU2 أي أقواس تثبيت ويزيد من كفاءة المساحة، وهو مثالي للمؤثرات الطرفية للروبوت وتخطيطات المعدات الداخلية الضيقة.

إن المحركات الدوارة SOLH CRB1 / CRB2 من نوع الريشة قابلة للتبديل بالكامل مع أسطوانات التأرجح SMC المكافئة. يعمل محرك الريشة المباشر على التخلص من ردة الفعل العكسية للتروس، مما يوفر قصورًا دورانيًا منخفضًا واستجابة فائقة السرعة. CRB2 عبارة عن مجموعة مدمجة للخدمة الخفيفة بأحجام تجويف تتراوح من 10 إلى 40 مم؛ تدعم الريشة المفردة التأرجح حتى 270 درجة بينما تحد الريشة المزدوجة من الدوران إلى 90 درجة/100 درجة، وهي مثالية للتقليب الصغير عالي السرعة في الأماكن الضيقة 3C ومعدات التعبئة والتغليف. تغطي سلسلة CRB1 للخدمة الشاقة تجاويف تتراوح من 50 إلى 100 مم مع دعم كامل للمحمل ومقاومة رائعة للصدمات، مما يوفر أقصى عزم دوران يصل إلى 24 نيوتن متر للتركيبات الثقيلة ودوران فهرسة قطع العمل الكبيرة. توفر الريشة المفردة نطاق تأرجح واسع، بينما تعمل الريشة المزدوجة على مضاعفة عزم الدوران عند نفس حجم التجويف. تأتي المصدات المطاطية المدمجة بشكل قياسي؛ تعتبر لاحقة ضبط الزاوية Z والعمود المجوف اختيارية، كما أن متغيرات CDRB تدمج مغناطيسات دائمة متوافقة مع مفاتيح القصب D-M9B / D-A93. بالمقارنة مع الطاولات الدوارة ذات الجريدة المسننة والترس MSQ، تتميز الأسطوانات من نوع الريشة بجسم أنحف ودوران أسرع مع عدم وجود رد فعل عكسي مع قدرة تحميل شعاعية ومحورية أضعف، مما يجعلها الخيار الأفضل للمهام الدوارة عالية السرعة ذات التحميل الخفيف التي تتطلب زوايا تأرجح كبيرة.

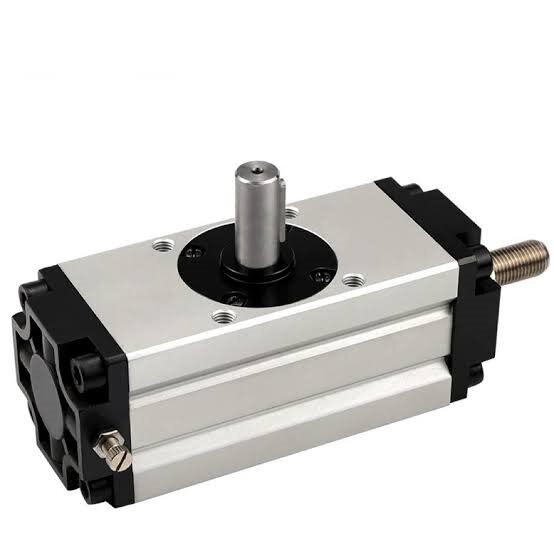

الأسطوانات الدوارة ذات الجريدة المسننة والترس SOLH CRA1 عبارة عن مشغلات تأرجح هوائية ذات عزم دوران عالي لأتمتة متوسطة وثقيلة من 10 إلى 50 كجم. يحقق ناقل الحركة ذو المكبس المزدوج رد فعل عكسي ≥1 درجة، مع رد فعل عكسي صفري من طراز φ30 وعزم دوران أقصى يبلغ 108 نيوتن · متر من التجويف φ100 عند 0.5 ميجا باسكال. تعمل وسائد الهواء الطرفية الاختيارية القابلة للتعديل على تخفيف تأثير القصور الذاتي أثناء ركوب الدراجات المتكررة، بينما تدعم أنواع التثبيت المتعددة وتكوينات العمود الاتصال الميكانيكي المرن. يضمن البناء الخالي من الزيت التشغيل المستمر منخفض الصيانة. يدير مصنعنا إنتاجًا ضخمًا مستقرًا مع مخزون موضعي وافر، ويتم نشره على نطاق واسع لتقليب قطع العمل الثقيلة، وتشغيل الصمامات الصناعية، وفهرسة التركيبات الثقيلة، والدوران الآلي للمفاصل عبر أنظمة التجميع الآلي والتحكم في خطوط الأنابيب.

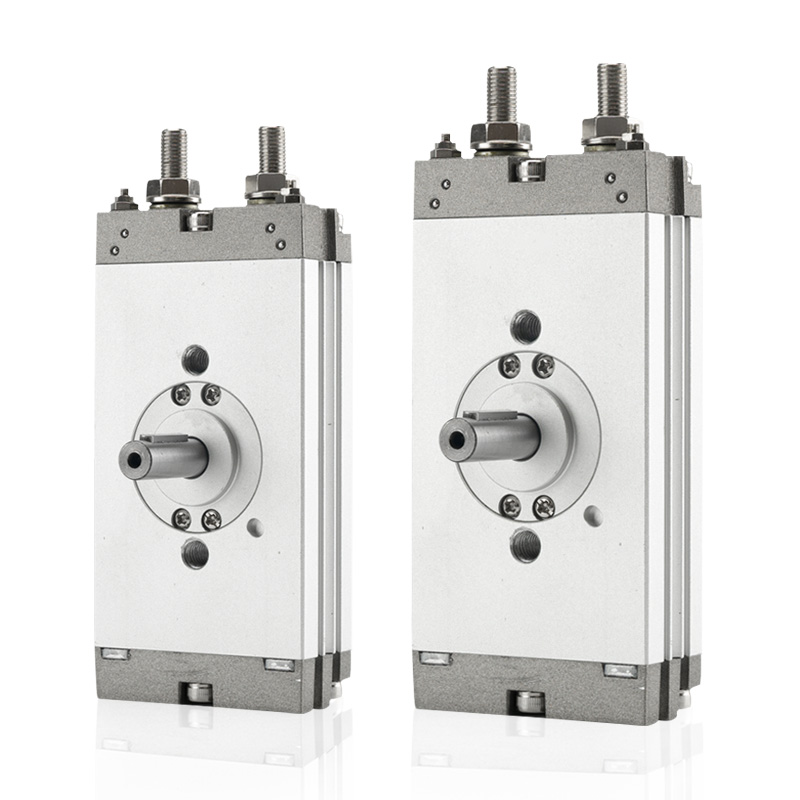

تعتمد الأسطوانات الدوارة ذات الحامل والترس الرفيعة للغاية SOLH CRQ2 هيكلًا شبكيًا مزدوج الحامل لتحقيق دوران دقيق بدون رد فعل عكسي، وهي مناسبة تمامًا للأتمتة الخفيفة والمتوسطة الخدمة ذات المساحة المحدودة. يتميز ببنية شفة مدمجة مسطحة منخفضة للغاية بدون أقواس تثبيت إضافية، فهو يدعم 90 درجة و180 درجة ودوران دائرة كاملة اختياري 360 درجة مع معايرة زاوية دقيقة بمقدار ±5 درجة. تتراوح أحجام التجويف من φ10 إلى φ40؛ تتوفر مواصفات أكبر مع وسائد هوائية قابلة للتعديل لتخفيف تأثير القصور الذاتي أثناء ركوب الدراجات المتكررة. يدعم الإصدار المغناطيسي CDRQ2 تركيب المفتاح المغناطيسي لربط إشارة موضع PLC. تصميم التشحيم الذاتي الخالي من الزيت يقلل من عبء أعمال الصيانة بشكل كبير. بدعم من الإنتاج الضخم المستقر والمخزون الفوري الكافي، يتم نشر هذه المحركات المتأرجحة المدمجة على نطاق واسع في تقليب ثنائي الفينيل متعدد الكلور للإلكترونيات 3C، وآلات التعبئة والتغليف، والأتمتة الطبية، ومحطات الفهرسة المصغرة الدقيقة.

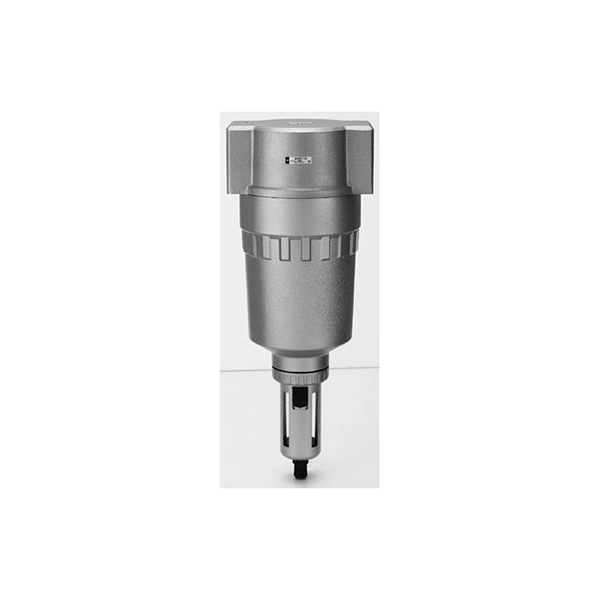

مرشح هواء الخط الرئيسي عالي التدفق ذو التجويف الكبير SOLH AF800 / AF900 قابل للتبديل بالكامل مع نماذج SMC المكافئة، ومجهز بمنافذ G1¼/G1½/G2 وأقصى تدفق مقدر يصل إلى 20000 لتر/دقيقة، مصمم لخطوط الأنابيب الرئيسية لضاغط الهواء، وإمدادات الهواء المركزية كاملة الخط وأنظمة هوائية الجزيرة متعددة الصمامات عالية التدفق. يزيل هيكل الفصل المسبق للطرد المركزي المدمج أكثر من 95% من الماء المكثف والصدأ والجزيئات الكبيرة مقدمًا؛ توفر خراطيش فلتر الألياف متعددة الطبقات دقة اختيارية تتراوح من 2 ميكرومتر إلى 100 ميكرومتر مع 5 ميكرومتر قياسي للاستخدام العام. يدعم وعاء الماء الذي يبلغ حجمه 45 سم مكعب ثلاثة أوضاع تصريف: الصرف اليدوي، والصرف التلقائي العائم AD47 NC، والصرف التلقائي بدون تعويم AD48-6. تتوفر ثلاثة أنواع من الأوعية: وعاء PC شفاف قياسي مقاوم للصدمات، ووعاء معدني عالي التحمل، ووعاء معدني مقاوم للانفجار مع نافذة رؤية لمستوى السائل، في حين يوصى باستخدام المتغيرات المعدنية للطلاء، وبطارية الليثيوم المقاومة للانفجار، والبيئات الآلية القاسية الزيتية. هيكل من الألومنيوم الصلب المؤكسد مع عداء مستقيم يوفر انخفاضًا منخفضًا في الضغط. تتوافق مع منظمات AR وأجهزة تشحيم AL لتشكيل وحدات خدمة هواء كاملة AC800/900، يتم تركيبها على نطاق واسع في مقدمة ضواغط الهواء لمجموعات CNC الكبيرة وورش طلاء الليثيوم وخطوط طلاء السيارات والمصانع المقاومة للانفجار الكيميائي، مما يحمي صمامات الملف اللولبي والأسطوانات وقاذفات التفريغ لتقليل معدلات فشل النظام الهوائي بشكل عام.

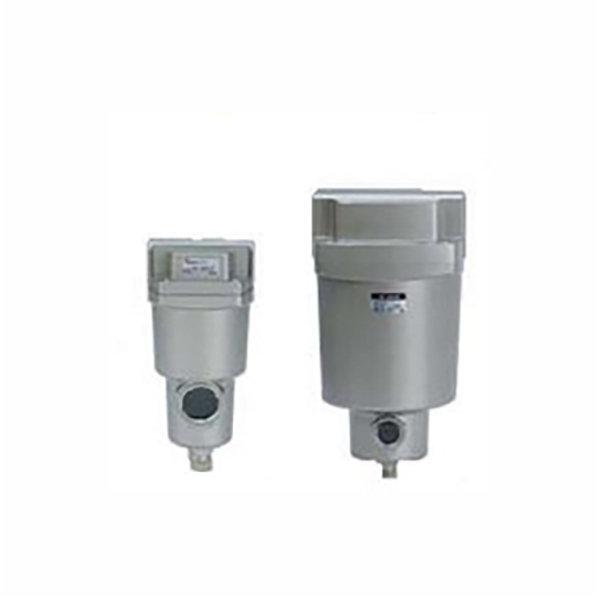

يمكن تجميع المرشح الخشن للخط الرئيسي SOLH AFF وفاصل رذاذ الزيت AM في سلسلة ويمكن تبديلهما بالكامل مع مكونات تنقية الهواء SMC المطابقة، بما يتوافق مع معايير نظافة الهواء المضغوط ISO8573-1. يزيل الفلتر الأساسي 1μm AFF 99% من قطرات الماء المكثف والغبار وجزيئات الصدأ؛ يحد فاصل رذاذ الزيت الدقيق مقاس 0.1 ميكرومتر AM من محتوى الزيت المتبقي الذي يقل عن 1 ملجم/م³ لتوفير هواء نظيف خالٍ من الزيت. تتراوح مجموعة التدفق الكاملة من 300 إلى 14500 لتر/دقيقة مع خيوط منفذ 1/4"~2". تأتي كل وحدة مع مؤشر انسداد مرئي مدمج ووعاء مياه خفيف الوزن من الفولاذ المقاوم للصدأ، في حين أن التصريف التلقائي ذو الطفو المفتوح عادة يكون اختياريًا. يتم التحكم في انخفاض الضغط تحت 5 كيلو باسكال مع قدرة تدفق أعلى بنسبة 20% من المرشحات التقليدية. يتم دعم الاتصال المتتالي المعياري للدمج مع مرشحات الكربون المنشط فائقة الدقة من AMD، والتي تعمل كمعدات متعددة المراحل لإزالة الماء والزيت بعد ضواغط الهواء لآلات CNC وخطوط الأغذية والأدوية وورش الطلاء 3C والعمليات الخالية من زيت أشباه الموصلات. يوصى بهامش تدفق يتراوح من 1.2 إلى 1.5 مرة أثناء الاختيار، ويفضل متغيرات التصريف التلقائي للإنتاج غير المراقب على مدار 24 ساعة مع إنتاج مكثف عالي.

SOLH ZSE30A / ZSE30AF / ISE30A مفاتيح الضغط الرقمية عالية الدقة قابلة للتبديل بالكامل مع نماذج SMC المطابقة، وتتميز بدقة قياس عالية للغاية تبلغ ± 0.2% FS مع شاشة LCD مزدوجة اللون باللون الأحمر/الأخضر مكونة من 4 أرقام. يتم تنشيط الإضاءة الخلفية الخضراء عندما يبقى الضغط ضمن نطاق آمن محدد مسبقًا، ويطلق الضوء الأحمر منبه الضغط الزائد/الضغط المنخفض؛ يمكن عكس منطق العرض حسب الحاجة. ثلاثة نطاقات قياس تغطي متطلبات التطبيق الكاملة: ZSE30A للفراغ الفردي 0 ~ -101 كيلو باسكال، ZSE30AF الضغط المركب العالمي -100 ~ + 100 كيلو باسكال، ISE30A الضغط الإيجابي القياسي -0.1 ~ 1.0 ميجا باسكال لإمدادات الهواء الرئيسية في المصنع من 0.4 إلى 0.7 ميجا باسكال. تأتي كل وحدة مع مخرجات مفتاح مجمع مفتوح NPN/PNP مستقلة بقناتين، مع جهد تناظري اختياري 1 ~ 5 فولت أو إشارات تيار تناظرية 4 ~ 20 مللي أمبير للحصول على بيانات ضغط PLC ذات الحلقة المغلقة بشكل مستمر. تعمل وظيفة نسخ المعلمات الحصرية بنقرة واحدة على نقل الإعدادات من وحدة رئيسية واحدة إلى ما يصل إلى 10 وحدات تابعة، مما يقلل بشكل كبير من أخطاء تشغيل الدُفعات. مدعوم بنطاق واسع DC12 ~ 24V، مزود بمنفذ M5/Rc1/8 وتصنيف IP40 لمقاومة الغبار. يتم نشره على نطاق واسع لمراقبة ضغط تثبيت الأسطوانة، وإنذار فشل امتزاز ظرف التفريغ، والإشراف على الضغط في الوقت الفعلي عبر جميع الدوائر الهوائية الآلية، مما يتفوق على مفاتيح الضغط الميكانيكية التقليدية من حيث الدقة والرؤية عن بعد وقابلية توسيع الإشارة.
