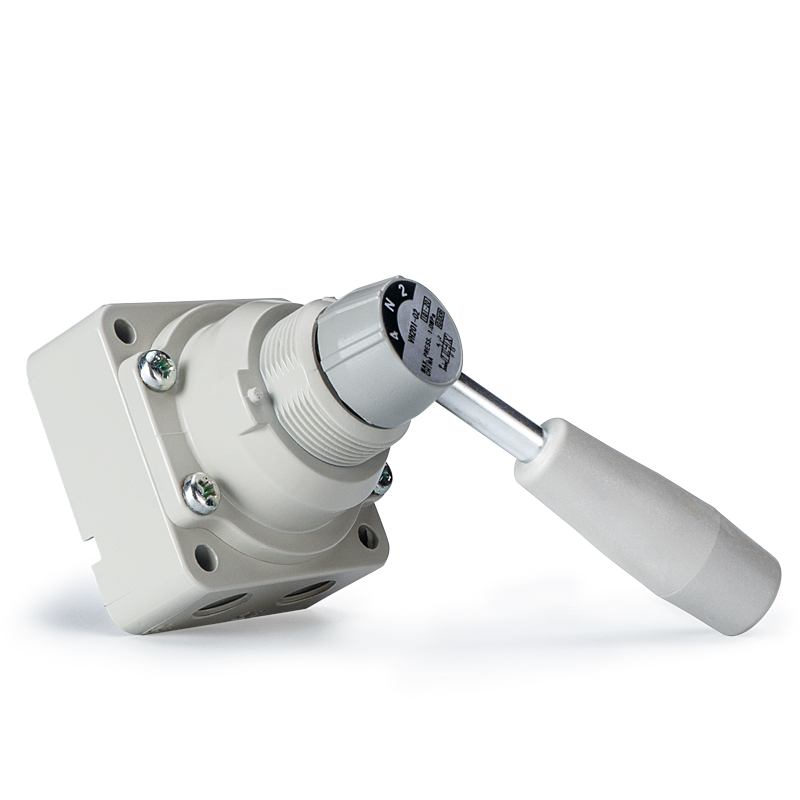

يقوم الصمام اليدوي الدوار من سلسلة SOLH VH بأربعة اتجاهات بزاوية 90 درجة بتبديل دوائر الهواء عن طريق المقبض الدوار، مع ثلاث وظائف مركزية اختيارية: مركز مغلق بـ 3 أوضاع، وعادم مركزي بـ 3 أوضاع ونوع ذو وضعين. يعتمد على ختم بكرة دوارة دقيقة من أجل تسرب داخلي منخفض للغاية، ويتميز بهيكل من سبائك الزنك / الألومنيوم المصبوب وعمر خدمة طويل خالٍ من التشحيم، مع قفل موضع ميكانيكي مدمج لتجنب التشغيل العرضي. وهو يدعم تخطيط أنابيب المنفذ الجانبي والمنفذ السفلي، وهو متاح لتركيب اللوحة أو التثبيت المباشر للجسم، بأحجام المنافذ من Rc1/4" إلى 1" وضغط التشغيل الأقصى 0.7~1.0MPa. يحافظ الإصدار المركزي المغلق على ضغط تثبيت الأسطوانة أثناء إيقاف التشغيل، بينما يقوم العادم المركزي بتحرير الضغط بالكامل من أجل صيانة آمنة. يستخدم على نطاق واسع لعكس الأسطوانة اليدوية، وتهوية تشغيل المعدات، وعزل مصدر الهواء في حالات الطوارئ، والتشغيل اليدوي للآلة شبه الأوتوماتيكية ومقاعد اختبار التدريس الهوائية.

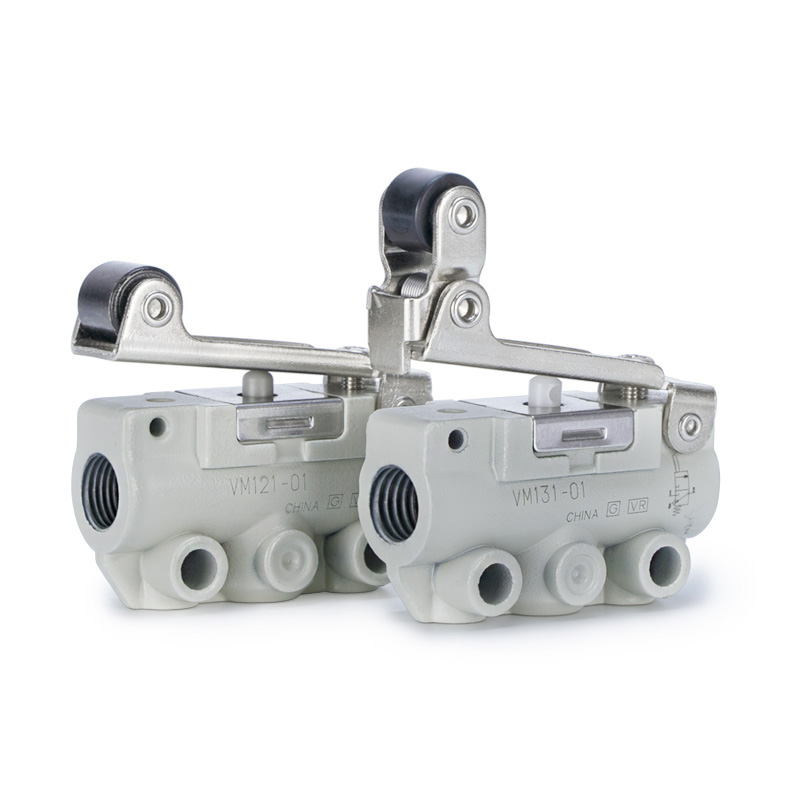

صمام القفاز الميكانيكي المصغر SOLH VM1 (VM100) ذو 2/3 منفذ قابل للتبديل بالكامل مع نماذج SMC المكافئة. يعتمد هيكل الختم القفاز المدمج والموثوق، ويتميز بعرض 11 مم ووزن 60 جم ​​فقط لسهولة التركيب المدمج والتراص الكثيف داخل الماكينة. يتراوح ضغط التشغيل من -100 كيلو باسكال إلى ضغط إيجابي 1.0 ميجا باسكال، مع تصميم خالٍ من التشحيم، وضيق ممتاز ومقاومة قوية للغبار. تتوفر خيارات الخيوط المتعددة بما في ذلك M5 وRc1/8 وNPT1/8 وG1/8، مما يدعم تخطيط أنابيب المنفذ الجانبي والمنفذ السفلي. يتم تقديم سلسلة كاملة من رؤوس المشغل القابلة للتبديل: مكبس قياسي/قصير، رافعة دوارة مستقيمة/قصيرة/أحادية الاتجاه مضادة للارتداد، زر ضغط مسطح، توقف الطوارئ على شكل فطر أصفر، زر مؤشر أخضر، رافعة مفصلية ومقبض دوار قابل للقفل، مع متغيرات NC/NO كاملة بمنفذين و3 منافذ. يتم تطبيقه على نطاق واسع للكشف عن حدود شوط الأسطوانة، وتشغيل الركض اليدوي، وقفل الطوارئ الآمن، وتبديل الهواء المصغر ودوائر تشغيل الفراغ، وهو يعمل كمشغل إشارة هواء ميكانيكية عالمية لمعدات التشغيل الآلي المدمجة.

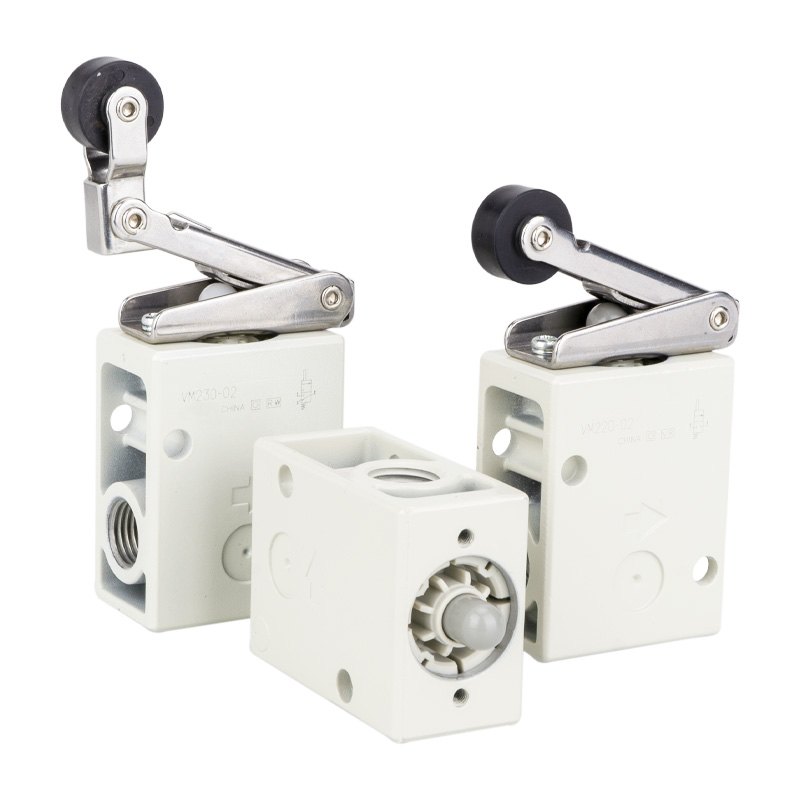

إن الصمام القفاز الميكانيكي المتوسط ​​SOLH VM2 (VM200) قابل للتبديل بالكامل مع نماذج SMC المطابقة. تتميز ببنية قفازية متوسطة مع معامل تدفق Cv=0.87، وسعة تدفقها أعلى بنحو 8 مرات من سلسلة VM1 الصغيرة، ومجهزة بمنفذ Rc1/4 قياسي وخيوط NPT/G1/4 اختيارية. إنه يعمل تحت 0 ~ 1.0MPa وهو غير متوافق مع الفراغ، ويعتمد ختم قفاز مقاوم للتآكل وخالي من التشحيم وجسم معدني قوي. تتوفر تخطيطات لأنابيب المنافذ الجانبية والمنافذ السفلية، مدعومة بتشكيلة كاملة من المحركات القابلة للتبديل: أسطوانة POM القياسية / رافعة دوارة مقاومة للتآكل من الفولاذ المقوى، وأسطوانة مضادة للارتداد في اتجاه واحد، ومكبس مستقيم، وزر ضغط مسطح، ورأس إيقاف الطوارئ على شكل فطر أصفر، وزر مؤشر أخضر، ومقبض مفصلي قابل للقفل. يناسب متغير الأسطوانة الفولاذية المتصلبة خطوط الإنتاج عالية التآكل للخدمة الشاقة. يستخدم على نطاق واسع للكشف عن حدود الأسطوانات والطاولة المنزلقة، وتشغيل المعدات يدويًا، وتبديل الهواء في تركيبات الرقصة وقفل الطوارئ الآمن، وهو بمثابة صمام تشغيل الهواء الميكانيكي السائد لخطوط التعبئة والتغليف والنسيج والطباعة وخطوط إنتاج الأتمتة العامة.

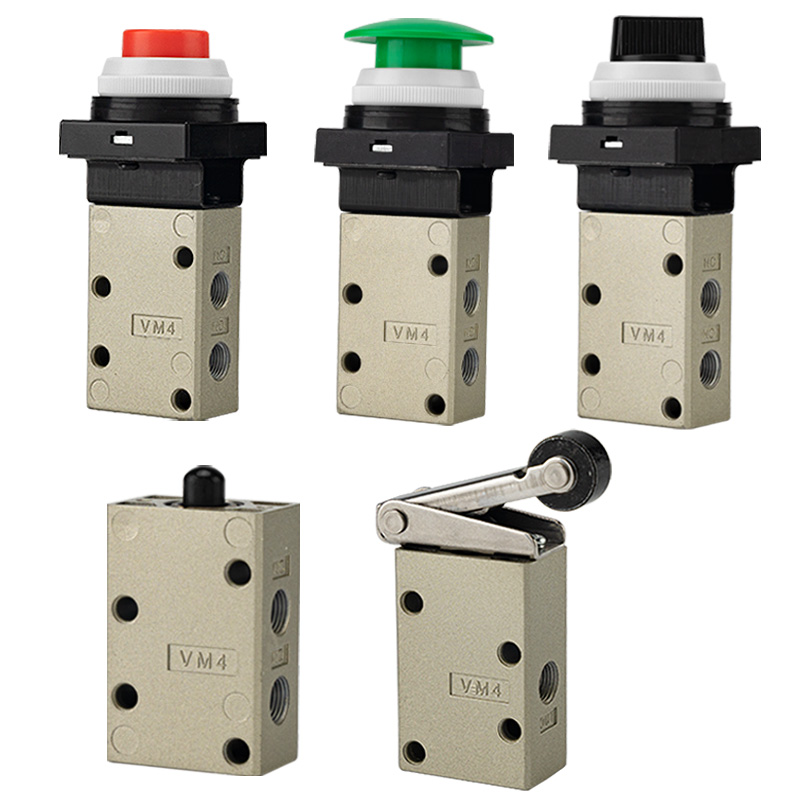

إن الصمام الميكانيكي القفاز المتوسط ​​ذو 3 منافذ SOLH VM4 (VM400) قابل للتبديل بالكامل مع نماذج SMC المكافئة، ويتم وضعه بين سلسلة VM1 الصغيرة وسلسلة VM2 عالية التدفق. تكمن ميزتها الأساسية في التوافق مع نطاق الضغط الكامل من فراغ -100 كيلو باسكال إلى ضغط إيجابي 1.0 ميجا باسكال، وهي ميزة غير متوفرة في VM2. إنها تعتمد منفذ Rc1/8 القياسي مع خيوط NPT/G1/8 الاختيارية وسعة التدفق Cv=0.38، مما يدعم تخطيط أنابيب المنفذ الجانبي والسفلي. تم تصميمه بجسم معدني صلب، وهو يتحمل الصدمات والاهتزازات الشديدة بمعدل 1000 متر مربع/الثانية، وهو مناسب لخطوط الإنتاج القاسية شديدة التحمل، مع قفل قفاز مقاوم للغبار وخالي من التشحيم من أجل عمر خدمة طويل. يتم توفير مجموعة كاملة من المحركات القابلة للتبديل: رافعة دوارة قياسية / صلبة مقاومة للتآكل، وأسطوانة مضادة للارتداد في اتجاه واحد، ومكبس مستقيم، وأزرار توقف طوارئ متعددة الألوان، ومقابض دوارة ذات وضع 2/3، وأزرار ضغط قابلة للقفل، وأذرع مفصلية للتبديل. يتم تطبيقه على نطاق واسع في الكشف عن حدود حركة الأسطوانة والطاولة المنزلقة، ودوائر امتصاص/تحرير الفراغ، وتشغيل المعدات اليدوية، وقفل الطوارئ لسلامة الماكينة، وتبديل تركيبات الرقصة، وهو صمام الزناد الميكانيكي المتوسط ​​المثالي لظروف العمل التي تتطلب التوافق مع الفراغ ومقاومة قوية للصدمات.

إن الصمام النسبي الكهربائي الهوائي عالي التدفق SOLH ITV قابل للتبديل بالكامل مع نماذج SMC المكافئة. من خلال اعتماد نظام ردود فعل الضغط ذات الحلقة المغلقة، فإنه يقبل الجهد الكهربي DC0-10V، والإشارات التناظرية الحالية 4-20 مللي أمبير، واتصال ناقل المجال الاختياري بما في ذلك CC-Link، وPROFINET، وEtherNet/IP لتحقيق تنظيم ضغط الهواء عن بعد بدون خطوات وعالي الدقة مع دقة تحكم FS ±1% وحماية IP65 ضد الغبار والرذاذ. ثلاث سلاسل تغطي نطاقات تدفق مختلفة: ITV1100 للتدفق المنخفض الصغير، ITV2100 للتدفق المتوسط ​​العالمي وITV3100 للتدفق العالي الثقيل حتى 4400 لتر/دقيقة ANR، مع ضغط قابل للتعديل من 0.005 إلى 0.9 ميجا باسكال. وهو يدعم خيوط Rc/NPT/G وتركيبات الدفع، وشاشة رقمية LED مدمجة ومنبه للتشخيص الذاتي تحت مصدر طاقة منخفض DC24V. يتم تطبيقه على نطاق واسع لتشغيل أسطوانة التجويف الكبيرة، والتحكم في التوتر المستمر للأفلام والأسلاك، وعمليات أشباه الموصلات والدقة البصرية، والتوزيع والطلاء التلقائي، وتبديل الضغط متعدد المراحل لمعدات اللحام والتثبيت، واستبدال منظمات يدوية متعددة لتحقيق التحكم الرقمي المركزي في الضغط على خطوط الإنتاج الآلية.

تشترك صمامات الفحص المضمنة SOLH XTO674 وINA14 في نفس المنصة الهيكلية مع ضغط تكسير منخفض للغاية يبلغ 0.01 ميجا باسكال، وهو متوافق مع كل من الهواء المضغوط والماء النظيف للحماية ضد التدفق العكسي في خطوط أنابيب السوائل ذات الضغط المنخفض والفراغ. XTO674 عبارة عن نسخة مبردة من النحاس بالكامل تعمل حتى -30 درجة مئوية؛ توفر السلسلة القياسية INA14 هيكلًا من النحاس أو الفولاذ المقاوم للصدأ SUS304، ومجهزًا بأختام NBR القياسية بالإضافة إلى الزيت الاختياري وFKM المقاوم للحرارة العالية وأختام CR المقاومة للطقس. يمكن تركيب التصميم الملولب المدمج المدمج مع علامة سهم التدفق مباشرة في خطوط الأنابيب بدون أقواس إضافية، مما يمنع بشكل فعال فقدان الفراغ وتدفق الهواء العكسي عند تثبيته بين مولدات التفريغ وأكواب الشفط. تتميز السلسلتان بأبعاد إجمالية وأحجام سن متطابقة للتبادل الميداني المباشر دون تعديل الأنابيب، ويتم تطبيقها على نطاق واسع في المعدات المبردة، وخطوط إنتاج الفراغ، ودوائر السوائل ذات درجة الحرارة العالية المقاومة للتآكل، وخطوط أنابيب الهواء والماء العامة للاحتفاظ بالضغط في اتجاه واحد ومنع التدفق العكسي.

تتبنى أسطوانة الشريحة الخطية ذات الجانب L من SOLH HLH سكة توجيه كروية مدمجة من جانب واحد مع جسم نحيف منخفض المستوى لتوفير مساحة التثبيت، وهي شريحة هوائية مزدوجة المفعول مخصصة لتحديد المواقع بدقة عند التحميل الخفيف. تتراوح أحجام التجويف من 6، 10، 16 إلى 20 مم مع الأشواط القياسية من 5 إلى 60 مم، وضغط التشغيل 0.15 ~ 0.7 ميجا باسكال ودرجة حرارة العمل من -20 درجة مئوية إلى 70 درجة مئوية. يتميز جسم الأسطوانة بفتحات تثبيت في 4 اتجاهات ومنافذ هوائية ثلاثية الجوانب لتخطيط الأنابيب المرن. تم تجهيز عربة الشرائح بفتحات مثبتة وفتحات تثبيت على الأسطح العلوية والأمامية. تأتي الحلقة المغناطيسية المدمجة بشكل قياسي، مع فتحات جانبية مزدوجة لتركيب مفاتيح القصب المغناطيسي. يعمل المفصل العائم بين قضيب المكبس والحامل على التخلص من الحمل الجانبي ويضمن استقامة ممتازة ودقة مقاومة الدوران. بالمقارنة مع سلسلة HLQ ذات السكة المزدوجة، تتميز HLH بمخطط أنحف للمساحة الضيقة المحصورة، ويتم تطبيقها على نطاق واسع في أدوات الفحص الصغيرة 3C وأشباه الموصلات، ووحدات التثبيت بالدفع الخفيفة وآليات تحديد المواقع الترددية داخل آلات التشغيل الآلي المدمجة.

تعتمد الأسطوانات المنزلقة ذات العمود المزدوج SOLH HLQ / HLQL أدلة خطية كروية لإعادة التدوير، بما في ذلك الإصدار القياسي المدمج HLQ مع أسطوانة مثبتة على الجانب ونموذج HLQL المتناظر فائق الصلابة. تتراوح أحجام التجويف من 6 إلى 25 ملم مع الأشواط 10-150 ملم. يوفر تصميم قضيب المكبس المزدوج المتوازي قوة دفع قوية وأداء ممتازًا ضد الالتواء ومضاد للدوران. يعمل المفصل العائم المدمج بين المكبس والعربة المنزلقة على تعويض الأحمال الجانبية اللامركزية. تتميز القاعدة بفتحات تثبيت ثلاثية الاتجاهات، بينما توفر عربة الشرائح فتحات تثبيت متعددة الأسطح ودبابيس تحديد المواقع؛ تأتي الفتحات الجانبية لمفاتيح القصب المغناطيسي والمغناطيس المدمج بشكل قياسي. تتوفر خيارات عازلة متعددة: عازل هواء مزدوج / فردي قابل للتعديل، ممتص صدمات هيدروليكي وكتل إيقاف خارجية لضمان التبادل السلس ودقة تحديد المواقع المتكررة. يناسب HLQ الأحمال المتوسطة والصغيرة ذات المساحة المحدودة، بينما يتعامل HLQL المتماثل مع الأحمال الثقيلة والإزاحة شديدة الانحدار. يستخدم على نطاق واسع للنقل التلقائي، والتثبيت الدقيق وتحديد المواقع الخطية في 3C، وتجميع أشباه الموصلات ومعدات الاختبار.

تعتمد الأسطوانات المنزلقة ذات العمود المزدوج SOLH HLS / HLSL أدلة بكرات متقاطعة متصلة بالخط، مما يوفر صلابة أعلى بكثير ودقة تحديد المواقع المتكررة ومقاومة الحمل اللامركزي مقارنة بنماذج التوجيه الكروي HLQ. يتوفر نوعان مختلفان: HLS القياسي مع أسطوانة مدمجة مثبتة على الجانب للأحمال المتوسطة والصغيرة دون إزاحة شديدة؛ HLSL متناظر مع أسطوانة مركزية وبكرات متوازية مزدوجة للأحمال الثقيلة وعزم دوران كبير غريب الأطوار ومتطلبات فائقة الدقة. تغطي أحجام التجويف 6-25 ملم والسكتات الدماغية 10-150 ملم. توفر قضبان المكبس المزدوجة دفعًا قويًا وأداءً مضادًا للالتواء، بينما تعمل الوصلات العائمة المدمجة على التخلص من إجهاد الانحراف الجانبي. تدعم القاعدة فتحات تثبيت ثلاثية الاتجاهات، وتحتفظ عربة الشرائح بخيوط تثبيت متعددة الأسطح ودبابيس تحديد المواقع، كما تأتي الحلقة المغناطيسية بالإضافة إلى فتحات المستشعر بشكل قياسي. تعتبر مصدات الهواء القابلة للتعديل، وممتصات الصدمات الهيدروليكية، والتوقف الميكانيكي الخارجي من الملحقات الاختيارية. تتراوح درجة حرارة التشغيل من -20 درجة مئوية إلى 70 درجة مئوية. يستخدم على نطاق واسع في أشباه الموصلات، والأتمتة الطبية، وأدوات الآلة وغيرها من محطات تحديد المواقع والنقل فائقة الدقة للخدمة الشاقة.
