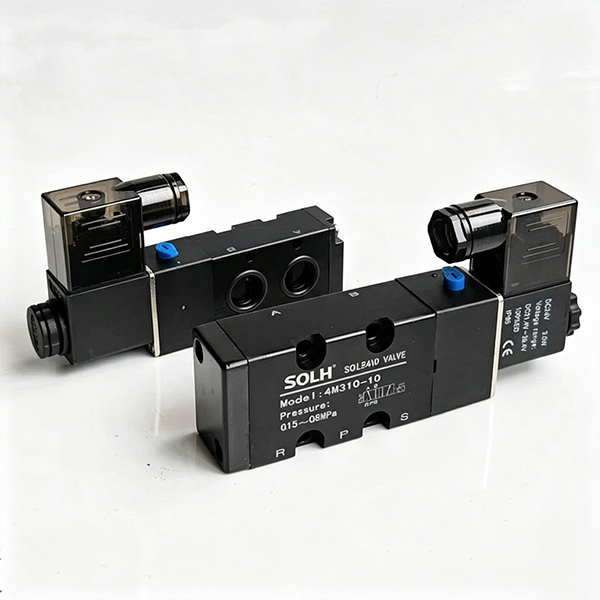

صمام الملف اللولبي NAMUR القياسي 5/2 من سلسلة 4M | صمام نوع اللوحة المثبت على المحرك

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج

     سلسلة SOLH 4M هي سلسلة احترافيةصمام الملف اللولبي من نوع اللوحة NAMUR القياسي 5/2 مصممة خصيصًا للتحكم الآلي في المحرك الهوائي. إنه يتوافق بشكل صارم مع معايير التثبيت الجانبية NAMUR الدولية مع فتحات تثبيت قياسية في أسفل الصمام. يمكن تصفيح الصمام مباشرة وتثبيته على جانب الصمامات الكروية الهوائية ومشغلات صمامات الفراشة بدون أنابيب هواء محول وسيطة. يستخدم حصريًا لدوائر التحكم الأوتوماتيكية للصمام، وهو يتوافق تمامًا مع معايير سلسلة Airtac 4M ويختلف هيكليًا عن صمامات الملف اللولبي التقليدية من النوع الأنبوبي 4V.

  1.1 مواصفات المنتج الأساسية

     • وضع الوظيفة: 5/2 طريقة (5 منافذ، 2 موضع)

     • هيكل محرك الأقراص: نوع البكرة التجريبية الداخلية، عملية خالية من التشحيم

     • معيار التركيب: تركيب جانبي قياسي NAMUR (قاعدة مدمجة مع دوائر الهواء P/A/B/R1/R2)

     • النماذج السائدة: 4M210-08، 4M210-06، 4M110-06

2. أكمل قواعد ترميز النماذج وقائمة السلاسل الكاملة

 1. منطق الترميز: 4M [رمز الحجم] [رمز التحكم] [رمز الوظيفة] - [خيط المنفذ]

  2. مثال نموذجي

     4M210-08: مقاس 200، تحكم كهربائي واحد مع إعادة ضبط الزنبرك، منفذ خيط خارجي PT1/4

 3. قائمة مواصفات النموذج السائد للسلسلة الكاملة

3. المعلمات التقنية الأساسية

4. المزايا الأساسية لتركيب NAMUR ونقاط الاختيار الرئيسية

     • ميناء جوي لقاعدة نامور المتكاملة: الجزء السفلي من الصمام مدمج بمنافذ هواء A/B. بعد التركيب مع المشغل، يتم ربطه تلقائيًا بفتحتي مدخل الهواء للمشغل. لا توجد حاجة لأنابيب هواء خارجية لمنافذ A/B؛ يحتاج مدخل الهواء P ومنافذ العادم R1/R2 فقط إلى اتصال مصدر هواء خارجي، مما يؤدي إلى تبسيط هيكل الأنابيب وتقليل نقاط التسرب.

     • المدمج في قضيب دفع الاختبار اليدوي: مزود بزر تصحيح يدوي على جانب الصمام، ويدعم اختبار فتح وإغلاق الصمام يدويًا بعد انقطاع التيار الكهربائي، وهو مناسب للتركيب في الموقع وتصحيح الأخطاء وصيانة المعدات.

     • خصائص وضع التحكم المزدوج: نماذج التحكم الكهربائي المزدوج 4M × 20 تعتمد هيكل ذاكرة ذاتي القفل للمحافظة على موضع الصمام الحالي؛ يتم إعادة ضبط نماذج التحكم الكهربائية الفردية 4M×10 تلقائيًا بواسطة قوة الزنبرك بعد انقطاع التيار الكهربائي، مما يلبي متطلبات إعادة ضبط السلامة ومتطلبات تحديد المواقع على التوالي.

     • تركيب مشعب متوافق: تشترك في نفس المواصفات الأساسية لسلسلة 4V (قاعدة متعددة 4M100M/200M/300M). إنه يدعم إمداد الهواء المركزي لصمامات متعددة عبر تركيب مشعب ويمكن أيضًا تركيبه مباشرة على مشغل واحد للتشغيل المستقل.

5. صمام NAMUR 4M مقابل صمام الأنبوب التقليدي 4V | دليل اختيار مكافحة الأخطاء

6. تطبيقات المطابقة النموذجية

     • نظام التحكم الآلي للصمام: 4M210-08 متطابق مع مشغل هوائي DA/SR + صمام كروي/فراشة، يستخدم على نطاق واسع في البتروكيماويات ومعالجة المياه ومعدات تبديل سوائل خطوط الأنابيب.

     • النظام المتكامل لجزيرة الصمام: اعتماد قاعدة متعددة الوصلات 4M200M لتحقيق إمداد الهواء المركزي والتركيب المتكامل لصمامات الملف اللولبي المتعددة من سلسلة 4M لمجموعات خطوط الأنابيب الآلية.

     • مطابقة خطوط الأنابيب: قم بتوصيل منافذ الخيوط الخارجية باستخدام التركيبات المستقيمة ذات الخيوط الذكورية سريعة التوصيل KQ2 للإرساء بسرعة مع خط أنابيب مصدر الهواء الرئيسي من أجل اتصال مستقر وخالي من التسرب.

ملخص جملة واحدة

     سلسلة SOLH 4M عبارة عن صمام لولبي 5/2 اتجاه من نوع اللوحة القياسية NAMUR مخصص لمشغلات الهواء، ويتميز بتركيب مباشر بدون أنابيب، وتشغيل خالي من التشحيم وحماية IP65، كونه مكون التحكم الداعم الأمثل للتبديل التلقائي للصمامات الكروية الهوائية وصمامات الفراشة.
