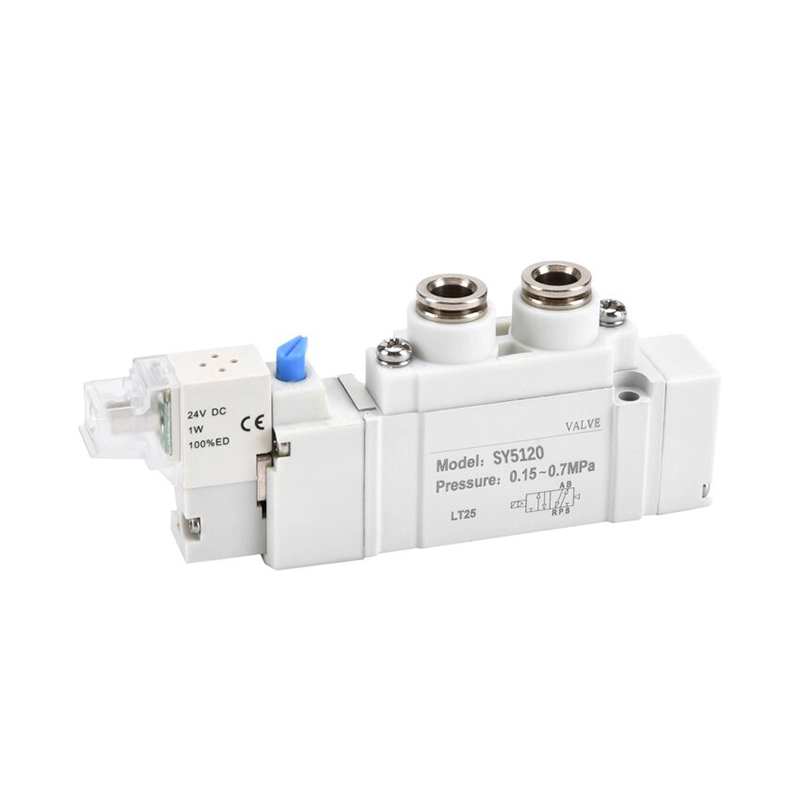

صمام الملف اللولبي ذو 5 منافذ يعمل بشكل تجريبي من سلسلة SY

ماركة:SOLH من شركة Richge Technology

تحديد موضع المنتج

     سلسلة SOLH SY هي صمام ذو ملف لولبي ذو 5 منافذ يتم تشغيله بشكل تجريبي، ويتميز بجسم مضغوط للغاية، واستهلاك طاقة منخفض للغاية وقدرة تدفق محسنة بشكل كبير. إنه بمثابة مكون التحكم الاتجاهي الأساسي لتبادل الأسطوانات وتبديل الدوائر الهوائية في جميع معدات الإنتاج الآلية، وهو قابل للتبديل بالكامل مع سلسلة SMC SY الأصلية.

تصنيف حجم السلسلة بالكامل ونطاق المطابقة

المواصفات الفنية الأساسية العالمية

  1. أنواع الدوائر:

     -- 5/2 اتجاه (عودة زنبركية مفردة / ملف إغلاق مزدوج)؛

     -- 5/3 اتجاهات (3 وظائف مركزية: مركز مغلق / عادم مركزي / مصدر ضغط مركزي)

  2. نطاق ضغط التشغيل

     - الطيار الداخلي: 0.1 ~ 0.7 ميجا باسكال

     - طيار خارجي (متوافق مع الفراغ): -100 كيلو باسكال ~ 0.7 ميجا باسكال

  3. درجة حرارة التشغيل: -10 ~ 50 درجة مئوية (لا يوجد ثلج في مصدر الهواء)

  4. استهلاك طاقة الملف: الملف القياسي 0.35 واط؛ ملف منخفض الطاقة موفر للطاقة 0.1 وات فقط

  5. درجة الحماية: موصل التوصيل IP65؛ قاعدة تركيب متعددة IP67

  6. عمر الخدمة: بكرة إغلاق الفجوة تصل إلى 200 مليون دورة؛ ختم مرن يصل إلى 70 مليون دورة

  7. خيارات الجهد القياسي: DC12V / DC24V (التيار الشامل)؛ تيار متردد 110 فولت/ تيار متردد 220 فولت

مزايا الأداء الهيكلي والأساسي

  1. هيكل تركيب مشعب التوصيل السريع

     - يتم تركيبه مباشرة على قاعدة المتشعبة من سلسلة SS5Y، والتجميع والتفكيك السريع، وسهولة الصيانة للصمام الواحد دون تفكيك جزيرة الصمام بأكملها.

  2. ملف موفر للطاقة منخفض للغاية

     - ملف اختياري منخفض الطاقة بقدرة 0.1 وات، وتوليد حرارة منخفضة، ومناسب تمامًا لظروف العمل النشطة المستمرة على المدى الطويل، مما يقلل بشكل كبير من تكلفة الهواء المضغوط والطاقة في المصنع.

  3. عداء التدفق العالي الأمثل إلى حد كبير

     - تصميم انسيابي داخلي محسّن، زادت سعة التدفق بحوالي 80% مقارنة بصمامات الملف اللولبي من الجيل القديم، مما يحقق سرعة تمديد/تراجع أسرع للأسطوانة دون فقدان الضغط.

  4. المدمج في شاشة تصفية الطيار

     - شبكة مرشح صغيرة مدمجة على مدخل الصمام الدليلي لمنع الغبار والشوائب، مما يقلل بشكل فعال من معدل فشل تشويش التخزين المؤقت ويطيل عمر الخدمة.

  5. تخطيط منفذ مرن متعدد الاتجاهات

     - تتوفر منافذ الهواء في الاتجاهات الثلاثة الجانبية / العلوية / السفلية، ويمكن ضبط توجيه الأنابيب بحرية لتجنب التداخل الميكانيكي داخل إطارات المعدات المدمجة.

  6. التكامل المعياري لجزيرة الصمام

     - تتوافق تمامًا مع القواعد المتعددة المحطات من سلسلة SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9، مما يحقق إمدادًا مركزيًا موحدًا للهواء والعادم، وتخطيطًا مرتبًا للأسلاك وتوفير مساحة تركيب الخزانة.

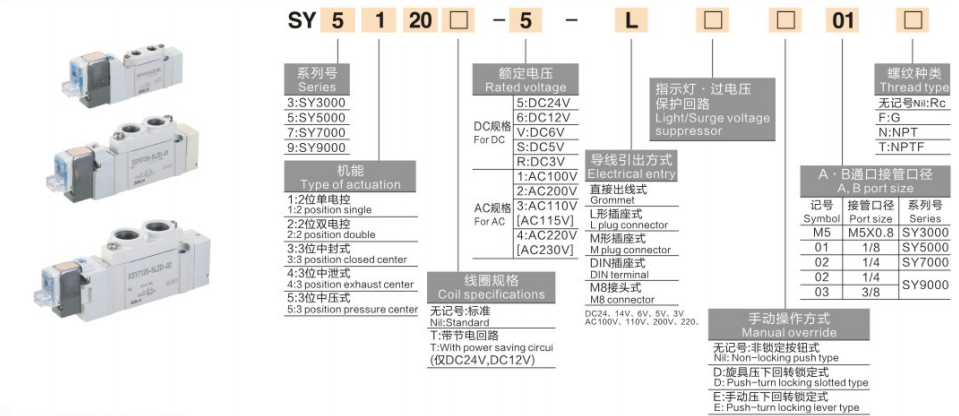

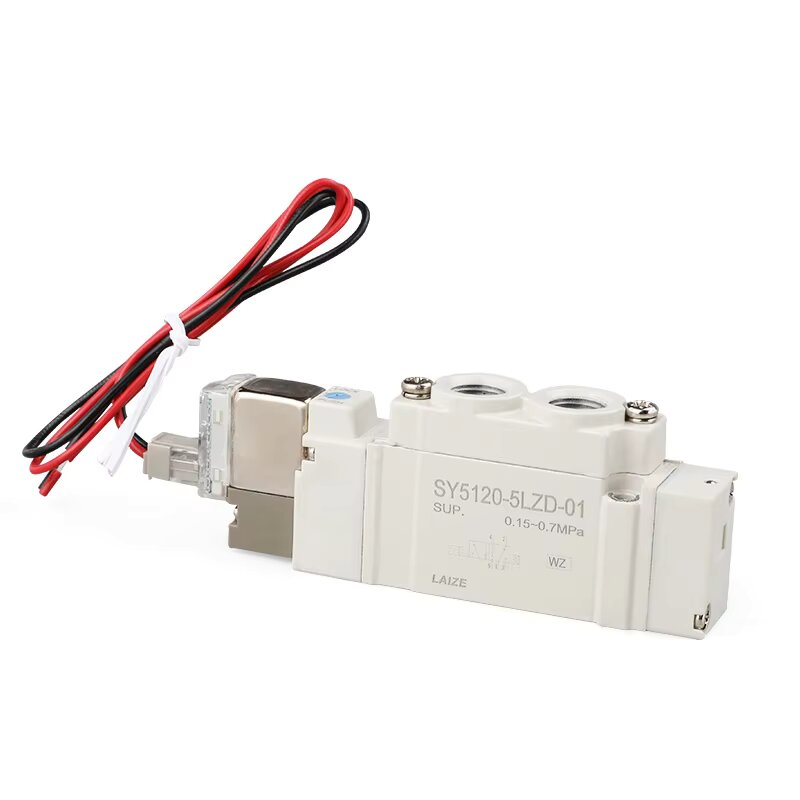

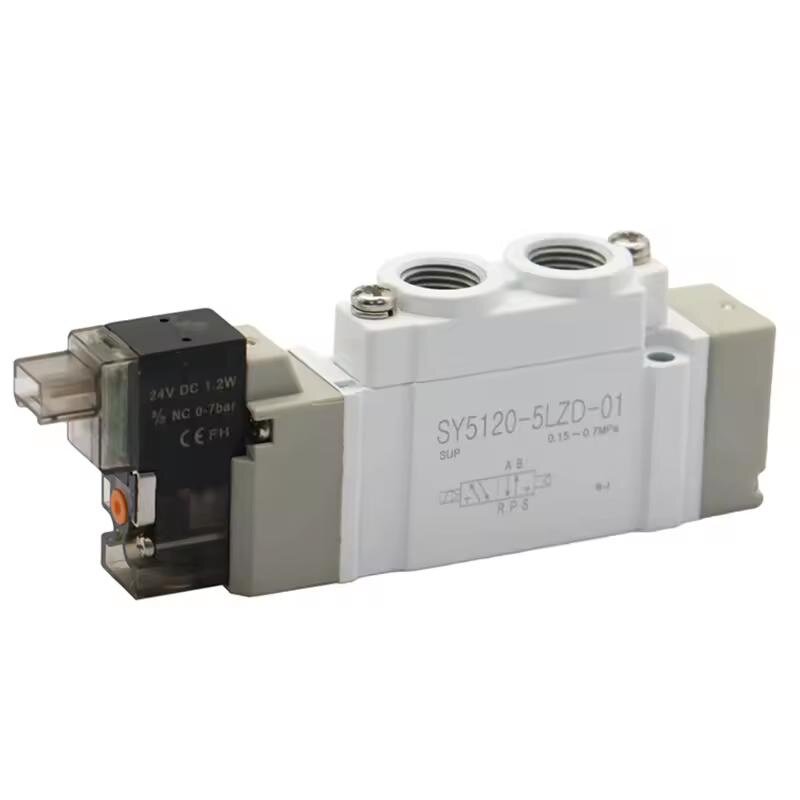

قاعدة ترميز النموذج الكاملة (مثال: SY5120-5LZD-01)

  1. SY: رمز السلسلة لصمام الملف اللولبي ذو 5 منافذ الذي يعمل بشكل تجريبي

  2. 5: رقم سلسلة الحجم (5 = سلسلة متوسطة SY5000)

  3. 1: رمز وظيفة الدائرة

     1 = 5/2 عودة زنبركية ملفوفة واحدة؛

     2 = 5/2 ملف إغلاق مزدوج؛

     3 = 5/3 صمام ثلاثي المواضع

  4. 2: الكود الأساسي الهيكلي الداخلي

  5. 0: نوع التركيب الأساسي القياسي

  6. 5: رمز جهد الملف (5 = DC24V، التيار الرئيسي)

  7. LZ: تكوين المقبس والحماية

     L = مقبس التوصيل على شكل حرف L؛ Z = مؤشر LED مدمج + دائرة حماية من الجهد الزائد

  8. د: رمز التجاوز اليدوي (عملية قفل مفك البراغي)

  9. 01: حجم خيط المنفذ (01 = Rc1/8")

سيناريوهات التطبيقات الصناعية النموذجية

     - خطوط إنتاج التجميع الآلي، المعدات الدقيقة لأشباه الموصلات، آلات التعبئة والتغليف

     - خطوط إنتاج دمغ ولحام السيارات وأدوات الفحص الطبي

     - القابضون الآليون الهوائيون، الأسطوانات المنزلقة الخطية، مشغلات الفهرسة الدوارة

     - تبديل الأسطوانة إلى الأمام / التراجع، وتشغيل وإيقاف الدائرة الهوائية والتحكم في تنظيم السرعة

جملة واحدة

     ملخصيغطي صمام الملف اللولبي ذو 5 منافذ الذي يعمل بشكل تجريبي من سلسلة SOLH SY نطاق الحجم الكامل SY3000/SY5000/SY7000/SY9000 مع ملف موفر للطاقة بقدرة 0.1 وات، ودرجة IP65/IP67 مقاومة للغبار والماء، وتدفق أعلى بنسبة 80% من الطرازات القديمة وتوافق مشعب التوصيل SS5Y، صمام التحكم الاتجاهي المدمج العالمي لأتمتة الأسطوانات في الإلكترونيات والسيارات والتغليف والمعدات الطبية.
