صمام التحكم

إن الصمام القفاز الميكانيكي المتوسط ​​SOLH VM2 (VM200) قابل للتبديل بالكامل مع نماذج SMC المطابقة. تتميز ببنية قفازية متوسطة مع معامل تدفق Cv=0.87، وسعة تدفقها أعلى بنحو 8 مرات من سلسلة VM1 الصغيرة، ومجهزة بمنفذ Rc1/4 قياسي وخيوط NPT/G1/4 اختيارية. إنه يعمل تحت 0 ~ 1.0MPa وهو غير متوافق مع الفراغ، ويعتمد ختم قفاز مقاوم للتآكل وخالي من التشحيم وجسم معدني قوي. تتوفر تخطيطات لأنابيب المنافذ الجانبية والمنافذ السفلية، مدعومة بتشكيلة كاملة من المحركات القابلة للتبديل: أسطوانة POM القياسية / رافعة دوارة مقاومة للتآكل من الفولاذ المقوى، وأسطوانة مضادة للارتداد في اتجاه واحد، ومكبس مستقيم، وزر ضغط مسطح، ورأس إيقاف الطوارئ على شكل فطر أصفر، وزر مؤشر أخضر، ومقبض مفصلي قابل للقفل. يناسب متغير الأسطوانة الفولاذية المتصلبة خطوط الإنتاج عالية التآكل للخدمة الشاقة. يستخدم على نطاق واسع للكشف عن حدود الأسطوانات والطاولة المنزلقة، وتشغيل المعدات يدويًا، وتبديل الهواء في تركيبات الرقصة وقفل الطوارئ الآمن، وهو بمثابة صمام تشغيل الهواء الميكانيكي السائد لخطوط التعبئة والتغليف والنسيج والطباعة وخطوط إنتاج الأتمتة العامة.

إن الصمام الميكانيكي القفاز المتوسط ​​ذو 3 منافذ SOLH VM4 (VM400) قابل للتبديل بالكامل مع نماذج SMC المكافئة، ويتم وضعه بين سلسلة VM1 الصغيرة وسلسلة VM2 عالية التدفق. تكمن ميزتها الأساسية في التوافق مع نطاق الضغط الكامل من فراغ -100 كيلو باسكال إلى ضغط إيجابي 1.0 ميجا باسكال، وهي ميزة غير متوفرة في VM2. إنها تعتمد منفذ Rc1/8 القياسي مع خيوط NPT/G1/8 الاختيارية وسعة التدفق Cv=0.38، مما يدعم تخطيط أنابيب المنفذ الجانبي والسفلي. تم تصميمه بجسم معدني صلب، وهو يتحمل الصدمات والاهتزازات الشديدة بمعدل 1000 متر مربع/الثانية، وهو مناسب لخطوط الإنتاج القاسية شديدة التحمل، مع قفل قفاز مقاوم للغبار وخالي من التشحيم من أجل عمر خدمة طويل. يتم توفير مجموعة كاملة من المحركات القابلة للتبديل: رافعة دوارة قياسية / صلبة مقاومة للتآكل، وأسطوانة مضادة للارتداد في اتجاه واحد، ومكبس مستقيم، وأزرار توقف طوارئ متعددة الألوان، ومقابض دوارة ذات وضع 2/3، وأزرار ضغط قابلة للقفل، وأذرع مفصلية للتبديل. يتم تطبيقه على نطاق واسع في الكشف عن حدود حركة الأسطوانة والطاولة المنزلقة، ودوائر امتصاص/تحرير الفراغ، وتشغيل المعدات اليدوية، وقفل الطوارئ لسلامة الماكينة، وتبديل تركيبات الرقصة، وهو صمام الزناد الميكانيكي المتوسط ​​المثالي لظروف العمل التي تتطلب التوافق مع الفراغ ومقاومة قوية للصدمات.

إن الصمام النسبي الكهربائي الهوائي عالي التدفق SOLH ITV قابل للتبديل بالكامل مع نماذج SMC المكافئة. من خلال اعتماد نظام ردود فعل الضغط ذات الحلقة المغلقة، فإنه يقبل الجهد الكهربي DC0-10V، والإشارات التناظرية الحالية 4-20 مللي أمبير، واتصال ناقل المجال الاختياري بما في ذلك CC-Link، وPROFINET، وEtherNet/IP لتحقيق تنظيم ضغط الهواء عن بعد بدون خطوات وعالي الدقة مع دقة تحكم FS ±1% وحماية IP65 ضد الغبار والرذاذ. ثلاث سلاسل تغطي نطاقات تدفق مختلفة: ITV1100 للتدفق المنخفض الصغير، ITV2100 للتدفق المتوسط ​​العالمي وITV3100 للتدفق العالي الثقيل حتى 4400 لتر/دقيقة ANR، مع ضغط قابل للتعديل من 0.005 إلى 0.9 ميجا باسكال. وهو يدعم خيوط Rc/NPT/G وتركيبات الدفع، وشاشة رقمية LED مدمجة ومنبه للتشخيص الذاتي تحت مصدر طاقة منخفض DC24V. يتم تطبيقه على نطاق واسع لتشغيل أسطوانة التجويف الكبيرة، والتحكم في التوتر المستمر للأفلام والأسلاك، وعمليات أشباه الموصلات والدقة البصرية، والتوزيع والطلاء التلقائي، وتبديل الضغط متعدد المراحل لمعدات اللحام والتثبيت، واستبدال منظمات يدوية متعددة لتحقيق التحكم الرقمي المركزي في الضغط على خطوط الإنتاج الآلية.

تشترك صمامات الفحص المضمنة SOLH XTO674 وINA14 في نفس المنصة الهيكلية مع ضغط تكسير منخفض للغاية يبلغ 0.01 ميجا باسكال، وهو متوافق مع كل من الهواء المضغوط والماء النظيف للحماية ضد التدفق العكسي في خطوط أنابيب السوائل ذات الضغط المنخفض والفراغ. XTO674 عبارة عن نسخة مبردة من النحاس بالكامل تعمل حتى -30 درجة مئوية؛ توفر السلسلة القياسية INA14 هيكلًا من النحاس أو الفولاذ المقاوم للصدأ SUS304، ومجهزًا بأختام NBR القياسية بالإضافة إلى الزيت الاختياري وFKM المقاوم للحرارة العالية وأختام CR المقاومة للطقس. يمكن تركيب التصميم الملولب المدمج المدمج مع علامة سهم التدفق مباشرة في خطوط الأنابيب بدون أقواس إضافية، مما يمنع بشكل فعال فقدان الفراغ وتدفق الهواء العكسي عند تثبيته بين مولدات التفريغ وأكواب الشفط. تتميز السلسلتان بأبعاد إجمالية وأحجام سن متطابقة للتبادل الميداني المباشر دون تعديل الأنابيب، ويتم تطبيقها على نطاق واسع في المعدات المبردة، وخطوط إنتاج الفراغ، ودوائر السوائل ذات درجة الحرارة العالية المقاومة للتآكل، وخطوط أنابيب الهواء والماء العامة للاحتفاظ بالضغط في اتجاه واحد ومنع التدفق العكسي.

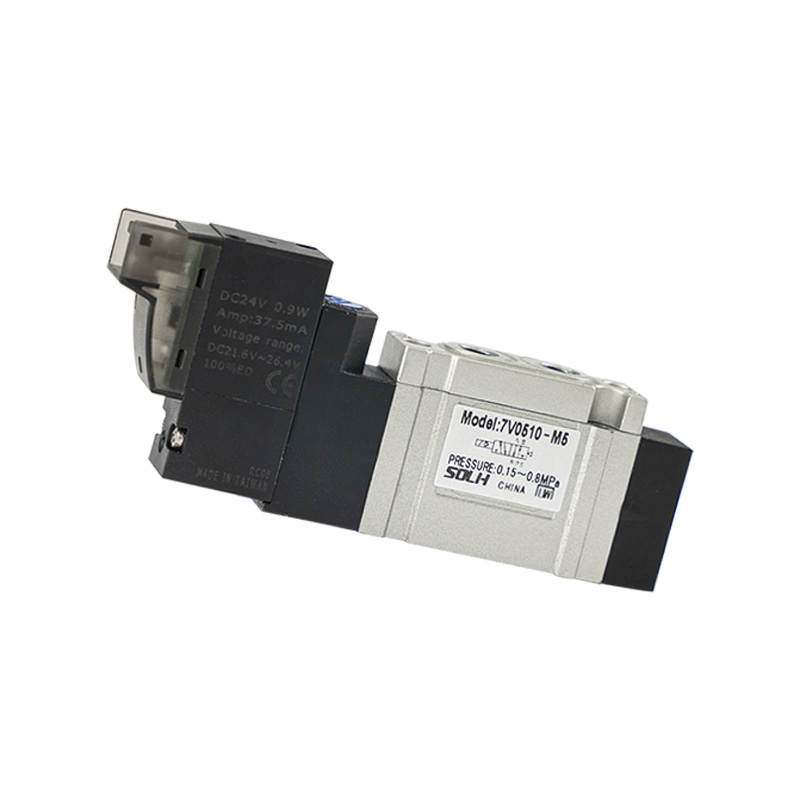

يتضمن صمام الملف اللولبي المدمج الذي يعمل بالطيار SOLH 7V متغيرات كاملة 5/2 و5/3، تغطي إرجاع الزنبرك بملف واحد، وإغلاق بملف مزدوج وثلاث وظائف مركزية: مركز مغلق، عادم مركزي، مصدر ضغط مركزي. إنها تعتمد تصميمًا داخليًا متكاملاً لمسار العادم المركزي مع قدرة تدفق أعلى بنسبة 30% تقريبًا من صمامات سلسلة 4V التقليدية، وتتميز باستجابة التبديل ≥50 مللي ثانية وأقصى تردد تشغيل يصل إلى 5 هرتز. تولد ملفات الطاقة المنخفضة للغاية حرارة أقل للتنشيط المستمر، مع استهلاك طاقة تيار مستمر يبلغ 0.7 وات وتيار متردد 1.1 فولت أمبير. يتم تقديم تشكيلة كاملة الحجم من M5 إلى 3/8 بوصة، مما يدعم كلاً من منافذ الخيوط القياسية والتركيبات السريعة. يمكن تركيب الصمامات بشكل فردي أو مكدسة على مجمعات ألومنيوم متعددة المحطات لتوفير مساحة الخزانة وتبسيط أنابيب الهواء الرئيسية. يتراوح ضغط التشغيل من 0.15 إلى 0.8 ميجا باسكال مع درجة حرارة العمل -20 درجة مئوية إلى 70 درجة مئوية. يوفر جسم الصمام المصنوع من الألومنيوم المصبوب عمر خدمة طويل للختم، ويستخدم على نطاق واسع لتبديل اتجاه الأسطوانة والهواء المضغوط المركزي السيطرة على جميع خطوط الإنتاج الآلي.

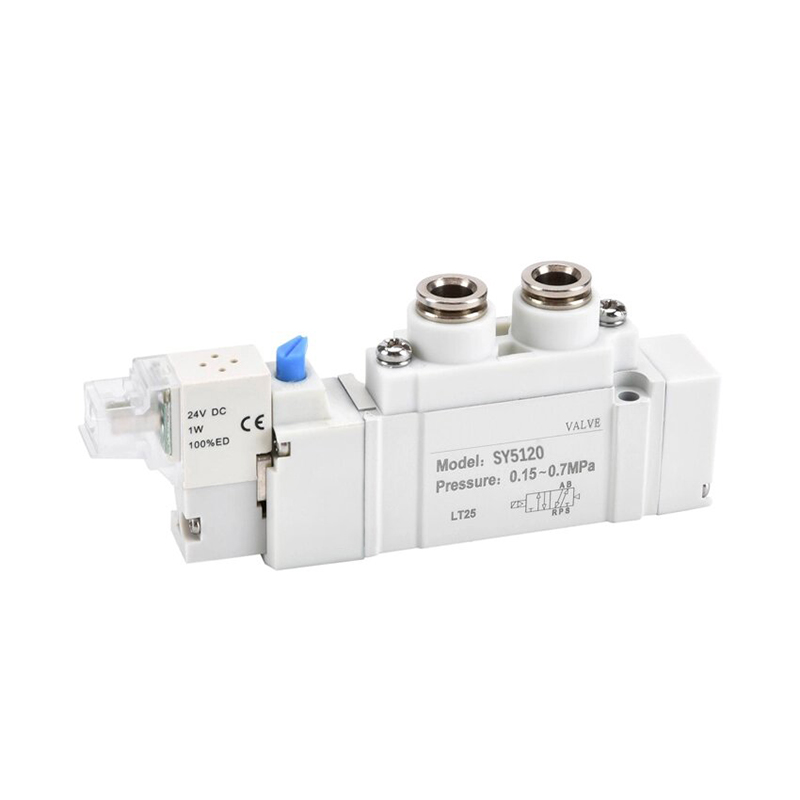

صمام الملف اللولبي ذو 5 منافذ الذي يعمل بشكل تجريبي من سلسلة SOLH SY قابل للتبديل بالكامل مع صمامات SMC المطابقة، بما في ذلك نماذج SY3000 mini وSY5000 المتوسطة السائدة وSY7000 الكبيرة وSY9000 الكبيرة جدًا. يوفر خيارات دائرة كاملة: 5/2 ملف فردي/مزدوج و5/3 ثلاثي المواضع مع مركز مغلق وعادم مركزي ووظائف إمداد الضغط المركزي. تعمل الملفات القياسية بقدرة 0.35 وات والملفات الاختيارية الموفرة للطاقة ذات الطاقة المنخفضة للغاية بقدرة 0.1 وات على توليد حرارة قليلة للتنشيط المستمر. يعمل الإصدار التجريبي الداخلي بـ 0.1~0.7 ميجا باسكال، بينما يدعم الإصدار التجريبي الخارجي بيئة التفريغ -100 كيلو باسكال. يصل التخزين المؤقت المحكم الغلق إلى 200 مليون دورة تبديل. يتم ترتيب منافذ الهواء على الجانب والأعلى والأسفل لتوجيه الأنابيب بشكل مرن. تعتمد الصمامات تصميمًا مدمجًا متوافقًا مع جزر الصمامات المتشعبة SS5Y، مما يتيح صيانة الصمام الفردي دون تفكيك البنك بالكامل، مع موصل قابس IP65 وتصنيف قاعدة المتشعب IP67. توفر المجاري الداخلية المحسنة تدفقًا أعلى بنسبة 80% تقريبًا من الصمامات القديمة، كما تمنع شبكة الفلتر التجريبية المدمجة البكرة من الالتصاق بالغبار. يستخدم على نطاق واسع لتبديل اتجاه الأسطوانة والتحكم الهوائي المركزي في أشباه الموصلات ولحام السيارات والتعبئة ومعدات الأتمتة الطبية.

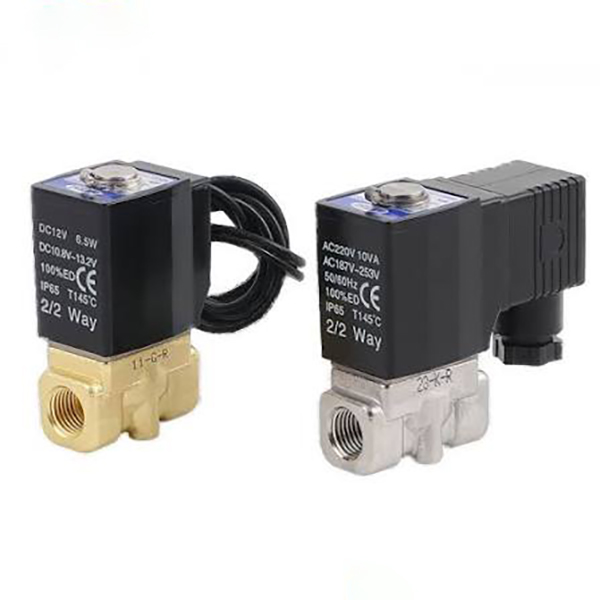

تشتمل صمامات الملف اللولبي السائل ذات الاتجاهين والمغلقة عادةً من سلسلة SOLH 2S على خطين كاملين: نماذج الفتحة الصغيرة ذات التأثير المباشر 030/050 والتجويف الكبير الذي يتم تشغيله بشكل تجريبي 150 ~ 500، للتحكم التلقائي في التشغيل والإيقاف للمياه النظيفة والهواء المضغوط وقطع المبرد وزيت التشحيم وخطوط الأنابيب السائلة ضعيفة التآكل. يتيح الإصدار المباشر بدء التشغيل بدون ضغط دون حد أدنى للضغط التفاضلي، ويتميز بحجم صغير واتجاه تركيب عالمي وتبديل سريع بالميلي ثانية، وهو مثالي لتطبيقات التدفق الصغير منخفضة الضغط مثل تبريد أداة الآلة ذات النقطة الواحدة وفروع الهواء/الماء الدقيقة 3C ومعدات التنظيف الصغيرة. يتطلب النوع الذي يتم تشغيله بشكل تجريبي فرق ضغط لا يقل عن 0.05 ميجا باسكال للفتح الكامل، ويوفر تدفقًا كبيرًا للغاية مع ملفات منخفضة الحرارة ومنخفضة القوة الكهربائية، ومناسبًا لرؤوس تصريف ضاغط الهواء، وخطوط مياه الرش الرئيسية وخطوط أنابيب معالجة المياه المتداولة عالية التدفق. تم تجهيز أختام مطاط النتريل القياسية NBR، مع أختام اختيارية مقاومة للحمض والماء الساخن EPDM. تتوفر معايير الخيوط الدولية المتعددة (PT/G/NPT) وفولتية الملف العالمية العالمية (DC12/24V، AC24/110/220V)، مدعومة بخيارات توصيل DIN وأسلاك توصيل الأسلاك. تسمح الملفات المقاومة للحرارة بالتنشيط المستمر على المدى الطويل. دليل الاختيار: نوع التشغيل المباشر لخطوط الأنابيب ذات الضغط الثابت أقل من 0.05 ميجا باسكال وتدفق فرعي صغير؛ إصدار تجريبي للرؤوس الرئيسية G1/2 وما فوق مع ضغط عالٍ مستقر وتدفق دوران كبير. يعد ختم EPDM إلزاميًا للمياه الساخنة ووسائط السوائل المخصصة للطعام.

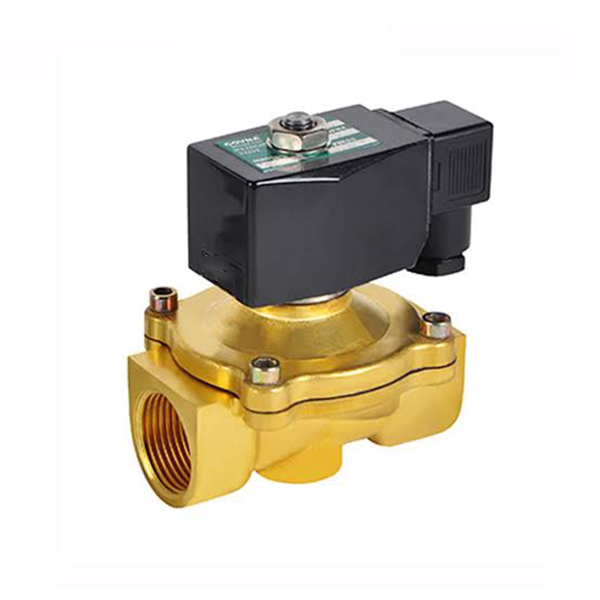

يشتمل صمام الملف اللولبي السائل ذو الاتجاهين والمغلق عادةً من سلسلة SOLH 2W مع هيكل من النحاس الصلب على نماذج 030/050 ذات فتحة صغيرة تعمل مباشرة وتجويف كبير يتم تشغيله بشكل تجريبي من 150 إلى 500، وهو مصمم للتحكم التلقائي في التشغيل والإيقاف للمياه النظيفة والهواء المضغوط وقطع المبرد وزيت التشحيم وخطوط أنابيب السوائل ضعيفة التآكل. يحقق الإصدار ذو التأثير المباشر بدء تشغيل ضغط تفاضلي صفر مع عدم وجود حد أدنى لضغط العمل، ويتميز بحجم صغير واتجاه تركيب عالمي وتبديل عالي التردد بالمللي ثانية، وهو مثالي لفروع التدفق الصغير ذات الضغط المنخفض ودوائر المياه المساعدة الفراغية والتبريد أحادي النقطة لأدوات الآلات الصغيرة. يتطلب النوع الذي يتم تشغيله بشكل تجريبي حدًا أدنى من الضغط التفاضلي عند بدء التشغيل يبلغ 0.05 ميجا باسكال، ويوفر تدفقًا كبيرًا للغاية مع ملفات منخفضة الطاقة منخفضة الارتفاع في درجة الحرارة، ومناسبة لخطوط الصرف الرئيسية لضاغط الهواء، ودوائر مياه الرش الرئيسية للتجميع العام، وخطوط أنابيب التدوير عالية التدفق لأنظمة معالجة المياه. تم تجهيز الأختام المطاطية النتريل NBR القياسية بأختام اختيارية مقاومة للحرارة والأحماض EPDM من الدرجة الغذائية. تتوفر معايير الخيوط الدولية المتعددة (PT/G/NPT) وفولتية الملف كاملة النطاق (DC12/24V، AC24/110/220V)، مدعومة بمقابس توصيل DIN لأسلاك الخزانة وأسلاك مقاومة للماء IP65 للمعدات الخارجية الرطبة. تسمح الملفات المقاومة للحرارة بالتنشيط المستمر لمدة 24 ساعة دون إرهاق. إرشادات الاختيار: اختر النوع ذو التأثير المباشر لخطوط الأنابيب ذات الضغط الثابت أقل من 0.05 ميجا باسكال والتدفق الجزئي أحادي النقطة؛ حدد متغيرًا يتم تشغيله بشكل تجريبي للرؤوس الرئيسية G1/2 وما فوق مع دوران كبير مستقر عالي الضغط. يعد ختم EPDM إلزاميًا للمياه الساخنة والمياه النقية ووسائط السوائل المخصصة للطعام.
