العلامة التجارية: SOLH من Richge Technology | استبدال SMC KQ2X / KQ2XD لتقليل فاصل الدفع Y و4 اتجاهات
 |
 |

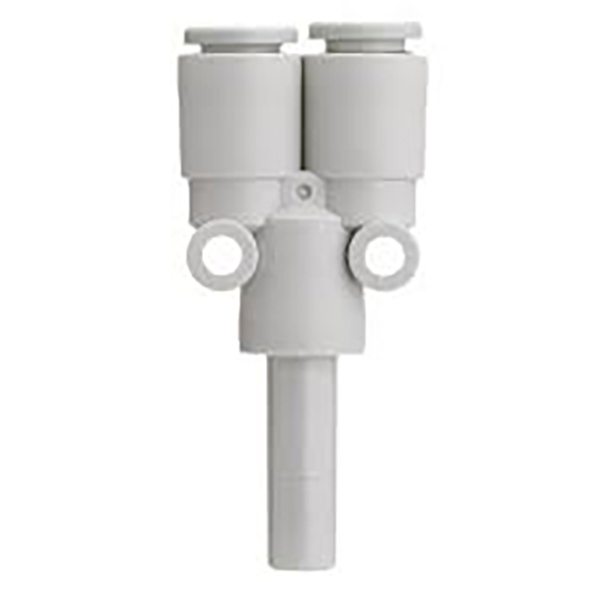

سلسلة KQ2X: تقليل الفاصل من النوع Y، 1 في 2 خارج
KQ2X عبارة عن تركيب على شكل حرف Y من 1 إلى 2 لتقليل الضغط. المنفذ ② هو منفذ جذعي واحد؛ يتكون المنفذ ① من منفذي دفع متطابقين. إنه يقسم تيار الهواء الوارد إلى مخرجين متساويين القطر مع أحجام مختلفة لأنبوب المدخل والمخرج، مما يحقق التخفيض وتفرع خطوط الأنابيب للدوائر الهوائية وتوزيع خط الفراغ.
مادة: الجسم من البلاستيك PBT، حلقات الختم NBR. متوافق مع أنابيب الهواء PU / PA. تجميع سريع بالدفع للتوصيل، لا يتطلب شريط PTFE.

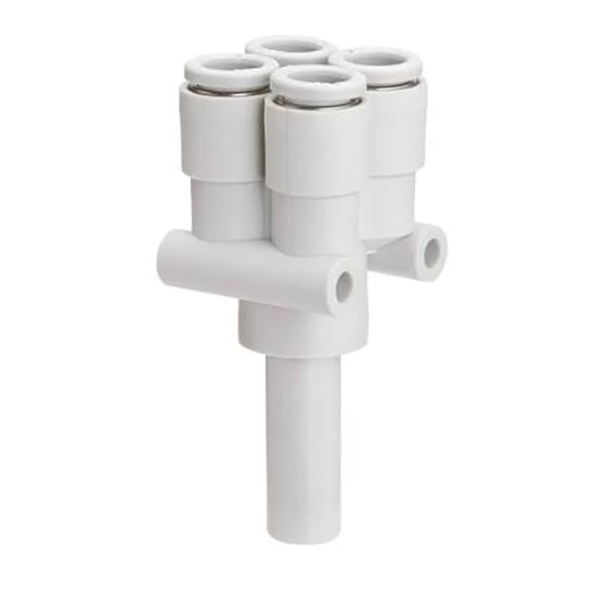

سلسلة KQ2XD: مقسم من النوع المتقاطع بأربعة اتجاهات، 1 في 4 مخرج
KQ2XD عبارة عن تركيب دفع متعدد المنافذ من 1 إلى 4. المنفذ ② هو منفذ جذعي واحد؛ يوفر المنفذ ① أربعة منافذ دفع متماثلة. فهو يقسم مصدر هواء واحد إلى أربعة فروع متساوية القطر مع تصميم مخفض، مما يوفر مساحة التركيب. مثالية للمكنسة الكهربائية المصغرة متعددة المحطات أو التوزيع الهوائي.
المادة نفسها مثل KQ2X: هيكل PBT + أختام NBR، هيكل الدفع، متوافق مع أنابيب الهواء المصنوعة من البولي يوريثان والنايلون.
سلسلة KQ2X
التنسيق: KQ2XXX-XX
أول رقمين: OD للأنبوب لمنفذين فرعيين (المنفذ ①)
آخر رقمين: القطر الخارجي للساق لمنفذ المدخل الرئيسي (المنفذ ②)
مثال: KQ2X04-06 → المنفذ ①: منفذا دفع × Φ4؛ المنفذ ②: الجذع Φ6
|
نموذج |
المنفذ ① الأنبوب الفرعي OD (مم) |
المنفذ ② القطر الخارجي للساق الرئيسية (مم) |
|
KQ2X23-04 |
3.2 |
4 |
|
KQ2X04-06 |
4 |
6 |
|
KQ2X06-08 |
6 |
8 |
|
KQ2X08-10 |
8 |
10 |
|
KQ2X10-12 |
10 |
12 |
سلسلة KQ2XD
التنسيق: KQ2XDXX-XX
أول رقمين: OD للأنبوب لأربعة منافذ فرعية (المنفذ ①)
آخر رقمين: القطر الخارجي للساق لمنفذ المدخل الرئيسي (المنفذ ②)
مثال: KQ2XD04-06 → أربعة منافذ × Φ4 عند المنفذ ①؛ المنفذ ②: الجذع Φ6
|
نموذج |
المنفذ ① الأنبوب الفرعي OD (مم) |
المنفذ ② القطر الخارجي للساق الرئيسية (مم) |
|
KQ2XD04-06 |
4 |
6 |
|
KQ2XD06-08 |
6 |
8 |
|
غرض |
المعلمة |
|
متوسطة قابلة للتطبيق |
الهواء المضغوط، فراغ. ليس للسوائل شديدة التآكل |
|
ضغط التشغيل |
-100 كيلو باسكال (فراغ) ~ 1.0 ميجا باسكال |
|
درجة حرارة التشغيل |
0 درجة مئوية ~ +60 درجة مئوية |
|
مادة الجسم |
بت |
|
مادة الختم |
مطاط النتريل NBR |
|
أنابيب متوافقة |
أنبوب PU، أنبوب نايلون PA |
• قم بقطع الأنابيب بشكل مربع وعمودي، ثم أدخلها بالكامل في التركيب حتى تستقر.
• لإزالة الأنبوب: اضغط على حلقة التحرير أولاً، ثم اسحب الأنبوب للخارج.
• KQ2X: مدخل واحد ومخرجان (مقسم ثنائي الاتجاه من النوع Y)
• KQ2XD: 1 مدخل، 4 منافذ (مقسم متقاطع بأربعة اتجاهات)
• توزيع دائرة الفراغ لكؤوس الشفط المتعددة في الأتمتة
• فرع نيوماتيك للجيوش الصغيرة و3C ومعدات التعبئة والتغليف
• مشعب مدمج لوحدات التفريغ المصغرة متعددة المحطات
• تقسيم خط الهواء المستجيب النهائي الآلي مع تقليل البصمة
