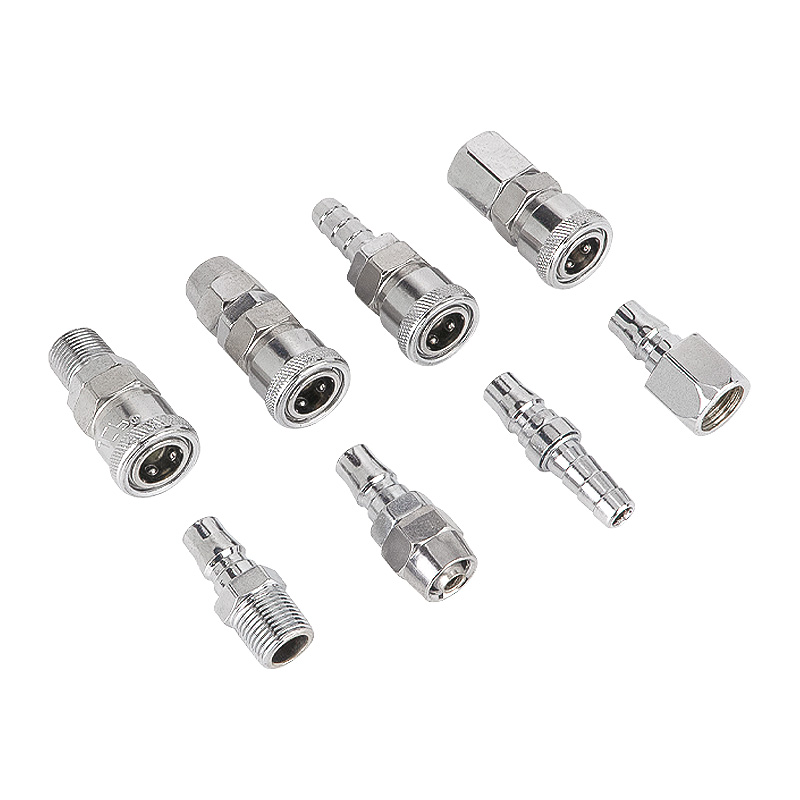

قارنة التوصيل السريع ذاتية القفل من النوع C

قارنة التوصيل السريع الهوائية ذاتية القفل من النوع SOLH C، تصميم ذاتي القفل على شكل كرة فولاذية للتشغيل بيد واحدة. ختم NBR، ضغط العمل 0-1.0MPa. خيارات من الفولاذ المطلي بالنيكل / البلاستيك. سلسلة PP10~PP40، PF/PH/SP/SM لأنبوب PU بقطر Φ4×6~Φ8×12 وخيوط G1/4، G3/8، G1/2. العلامة التجارية المشتركة قابلة للتبديل مع SMC وAirTAC. تستخدم على نطاق واسع لضواغط الهواء وأدوات الهواء وخطوط الهواء الهوائية لمولد الفراغ.

إرسال استفسار

وصف المنتج

قارنة التوصيل السريع ذاتية القفل من النوع C | تركيب سريع على شكل حرف C هوائي

العلامة التجارية: SOLH من Richge Technology | قارنة توصيل سريعة عالمية تعمل بالهواء المضغوط من النوع C، قابلة للتبديل مع SMC وAirTAC

1. نظرة عامة على المنتج

قارنة التوصيل السريع ذاتية القفل من النوع C عبارة عن تركيب قياسي ذاتي القفل ذاتي الكرة الفولاذية يستخدم على نطاق واسع في صناعة الهواء. تحقق الكرة الزنبركية والفولاذية المدمجة القفل التلقائي عند الإدخال، ويتم تحريرها عن طريق انزلاق الكم للخلف. لا توجد حاجة لأي أدوات، تشغيل بيد واحدة. وهو يتألف من قارنة توصيل أنثى (مع غلاف منزلق) وقابس ذكر للتجميع المقترن. يتم تطبيقه على نطاق واسع في خطوط أنابيب الهواء المضغوط، والأدوات الهوائية ودوائر إمداد الهواء الآلية، كما أنه يتوافق أيضًا مع مولدات التفريغ وأنظمة الأنابيب الهوائية الكاملة.

2. الميزات الأساسية

• هيكل القفل الذاتي للكرة الفولاذية: "نقرة" مسموعة عند إدخال القابس الذكري بالكامل وإغلاقه؛ لا يمكن فصلها تحت الضغط. سحب الأكمام المنزلقة للخلف لفتح القفل وفصله.

• حلقات ختم NBR مزدوجة الطبقة: إحكام ممتاز للهواء، ومقاوم للهواء المضغوط وزيوت التشحيم البسيطة، ومعدل تسرب منخفض للهواء.

• مادة الجسم: فولاذ مطلي بالنيكل (إصدار قياسي معدني) / بلاستيك عالي الصلابة (خيار خفيف الوزن). مضاد للصدأ ومقاوم للاهتراء من أجل التوصيل والسحب المتكرر في ورشة العمل.

• نطاق الحجم الكامل: PP (أنبوب أنثى)، PF (خيط أنثى)، PH (خيط ذكر)؛ SP (أنبوب ذكر)، SF (خيط مؤنث)، SM (خيط ذكر).

• مسار تدفق سلس، انخفاض الضغط المنخفض. متوافق مع خرطوم PU وأنبوب النايلون. واجهة قياسية لقابلية التبادل العالمية بين العلامات التجارية.

3. تعريف الكود النموذجي

بادئة الرمز	يكتب	وصف
البادئة P	مقرنة أنثى (مع كم القفل الذاتي)	PP: إدخال الأنبوب أنثى؛ PF: الخيط الأنثوي؛ PH: خيط ذكر
البادئة S	المكونات الذكور	SP: ذكر إدخال الأنبوب؛ SF: الخيط الأنثوي؛ SM: خيط ذكر
اللاحقة الرقمية: 10/20/30/40	حجم خرطوم	10: Φ4×6؛ 20: Φ5×8؛ 30: Φ6.5×10؛ 40: Φ8×12

مثال: PP20 = قارنة التوصيل الأنثوية ذاتية القفل من النوع C لأنبوب PU Φ5×8؛ SM30 = قابس ذكر من النوع C مع خيط خارجي لخط أنابيب Φ6.5×10.

4. المواصفات الفنية الرئيسية

غرض	المعلمة
متوسطة قابلة للتطبيق	الهواء المضغوط (مع رذاذ الزيت)
ضغط العمل	0 ~ 1.0 ميجا باسكال. اختبار الضغط: 1.5 ميجا باسكال
درجة حرارة التشغيل	-5 درجة مئوية ~ +60 درجة مئوية
مادة الختم	مطاط النتريل NBR
مادة الجسم	الفولاذ المطلي بالنيكل (قياسي)؛ بلاستيك عالي المتانة (خفيف الوزن اختياري)
نوع الاتصال	إدخال الأنبوب / خيط داخلي G / خيط خارجي G
عملية	قم بإدخاله للقفل، وقم بتمرير الكم للخلف للإفراج عنه

5. جدول مواصفات النموذج المشترك

نموذج	حجم خرطوم	مواصفات الموضوع
ص10	Φ4×6	-
PP20	Φ5×8	-
ص30	Φ6.5×10	-
ص40	Φ8×12	-
PF20-جي1/4	Φ5×8	جي1/4
PF30-G3/8	Φ6.5×10	G3/8
PF40-جي1/2	Φ8×12	جي1/2
PH20-جي1/4	Φ5×8	جي1/4
PH30-G3/8	Φ6.5×10	G3/8
SP20	Φ5×8	-
SM20-جي1/4	Φ5×8	جي1/4

6. سيناريوهات التطبيق

• خطوط أنابيب الهواء لضاغط الهواء، وبنادق نفخ الهواء، ومفكات الهواء، والمطاحن وغيرها من الأدوات اليدوية الهوائية

• توزيع مصدر الهواء على خطوط الإنتاج الآلية، وربط أنابيب الهواء مع مولدات الفراغ

• صيانة المعدات، ومحطة العمل الهوائية المتنقلة، والمناسبات التي تتطلب تجميع وتفكيك خطوط الأنابيب بشكل متكرر

7. ملاحظات العملية

1. فقط للهواء المضغوط. غير مناسب للسوائل الهيدروليكية ذات الضغط العالي أو الوسائط المسببة للتآكل القوية.

2. قم بخفض الضغط قبل التوصيل/الفصل. قد يؤدي الفصل القسري تحت الضغط إلى إتلاف الكرات الفولاذية وحلقات الختم.

3. قم بفحص تآكل الحلقة بشكل منتظم؛ استبدل الأختام فورًا في حالة حدوث تسرب للهواء.

4. يوصى بشريط PTFE للتركيب الملولب. لا تفرط في تشديد لتجنب تجريد الخيط.
