العلامة التجارية: SOLH من Richge Technology | معيار قضيب المكبس اسطوانة هوائية Y شوكة Clevis ملحق
 |

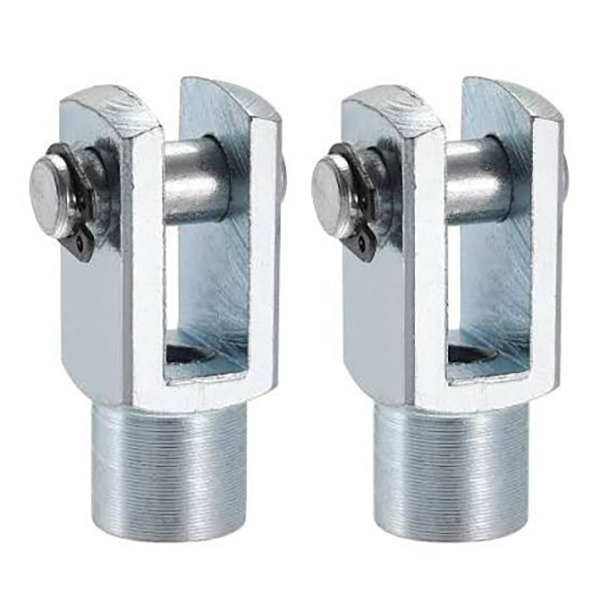

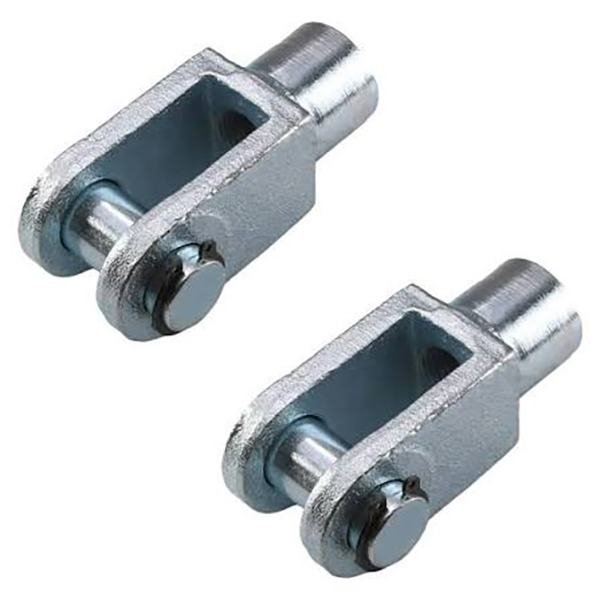

يأتي المفصل من النوع Y، والذي يُسمى أيضًا شوكة الأذن المزدوجة، مزودًا بخيط داخلي لتثبيته على قضيب المكبس الأسطواني. تعمل الأذنان المزدوجتان على تثبيت العروة المفردة للحمل، ويتم تجميعها بواسطة عمود الدبوس للاتصال المفصلي. إنها تمكن من التأرجح بمقدار ±5° داخل مستوى واحد. كملحق توصيل قياسي للأسطوانات الهوائية، فهو قابل للتبديل بالكامل مع قطع الغيار القياسية SMC وAirTAC.

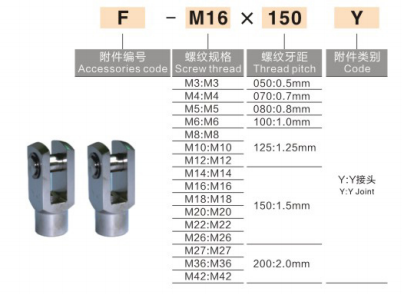

معيار AirTAC: F - خيط + Y
أمثلة: F-M10×1.25Y، F-M12×1.25Y
معيار SMC: Y + حجم التجويف
أمثلة: Y-32، CA2-40-Y
• Y: مشبك أذن مزدوج من النوع Y
• يتطابق خيط اللاحقة مع خيط قضيب المكبس: M10×1.25 / M12×1.25 / م16×1.5
|
نموذج |
موضوع قضيب المكبس |
تتحمل الاسطوانة المتطابقة |
قطر ثقب الدبوس |
|
Y-م10×1.25 |
م10×1.25 |
32 ملم |
φ10 |
|
Y-م12×1.25 |
م12×1.25 |
40 ملم |
φ12 |
|
ص-م16×1.5 |
م16×1.5 |
50/63 ملم |
φ16 |
|
Y-م20×1.5 |
م20×1.5 |
80/100 ملم |
φ20 |
|
Y-م27×2 |
م27×2 |
125 ملم |
φ27 |
• مادة: فولاذ كربوني مع أكسيد أسود/ تشطيب مجلفن، فولاذ مقاوم للصدأ اختياري
• زاوية التأرجح: ±5° تأرجح مستوي واحد
• التوافق: مناسبة لأسطوانات الهواء القياسية ذات النطاق الكامل
• تثبيت: قم بربط الوصلة على قضيب المكبس، وأدخل العروة المفردة للحمل في الشوكة على شكل حرف Y، ثم ثبتها باستخدام عمود الدبوس ودبوس الكوتر.
|
ملحق |
بناء |
أداء التأرجح |
طلب |
|
Y نوع Clevis |
شوكة أذن مزدوجة |
±5° تأرجح في اتجاه واحد |
تواصل مع عروة تحميل أذن واحدة، محمل حمل عالي |
|
أنا أكتب Clevis |
عروة أذن واحدة |
±5° تأرجح في اتجاه واحد |
تطابق مع قوس تحميل الأذن المزدوج |
|
محمل نهاية القضيب |
مفصل عالمي كروي |
±13 درجة تأرجح متعدد الاتجاهات |
لاختلال المحاذاة وتركيب الحمل غريب الأطوار |
