تركيب مستقيم من سلسلة KQ2H

SOLH KQ2H دفع مستقيم بلمسة واحدة، بديل مباشر لـ SMC KQ2H. جسم POM، خيط نحاسي مطلي بالنيكل، ختم NBR. يعمل مع الهواء المضغوط حتى 1.0 ميجا باسكال والفراغ حتى -95 كيلو باسكال. يغطي أنابيب PU/PA Φ2-Φ16، وخيوط مستدقة M & R مترية، وقطر متساوي وتكوينات مخفضة. مثالية لمولدات التفريغ، والأسطوانات الصغيرة، والأنابيب الهوائية الأوتوماتيكية المحصورة.

إرسال استفسار

وصف المنتج

KQ2H تركيب مستقيم بالدفع | SMC KQ2H موصل هوائي مكافئ بلمسة واحدة

العلامة التجارية: SOLH من Richge Technology | تركيب دفع هوائي مستقيم بلمسة واحدة لخطوط الهواء المضغوط والفراغ

1. نظرة عامة على المنتج

KQ2H عبارة عن تركيب هوائي قياسي مستقيم يعمل بالدفع مع تصميم الدفع للتوصيل، متوافق مع أنابيب النايلون PU وPA. إنه يخدم كلا من أنظمة أنابيب الهواء المضغوط والفراغ ويتوافق على نطاق واسع مع مولدات التفريغ من سلسلة ZH، BM، PBM، PBX. باعتبارها واحدة من سلسلة تجهيزات الدفع الأساسية من SOLH، يمكنها استبدال تجهيزات SMC KQ2H المستوردة مباشرة.

تتضمن سلسلة KQ2H ثلاثة أنواع فرعية رئيسية:

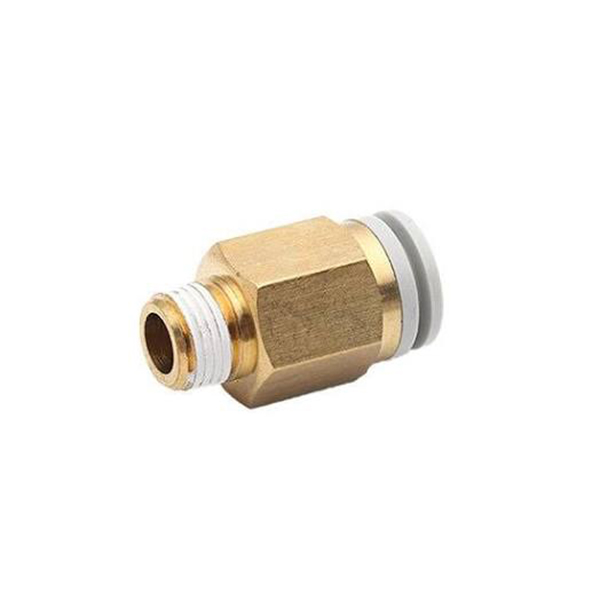

خيط ذكر مستقيم: خيط ذكر ذو طرف واحد (خيط M صغير / خيط مستدق R)، إدخال أنبوب نهاية واحدة

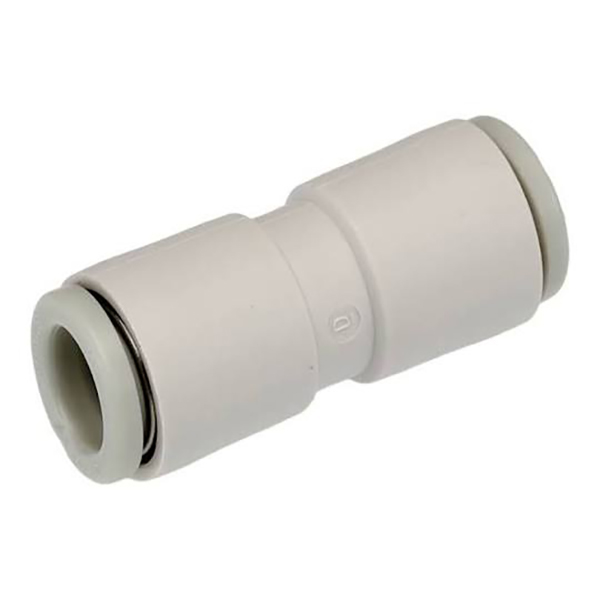

القطر المتساوي على التوالي (-00 لاحقة): كلا الطرفين لنفس وصلة مؤخرة أنبوب OD

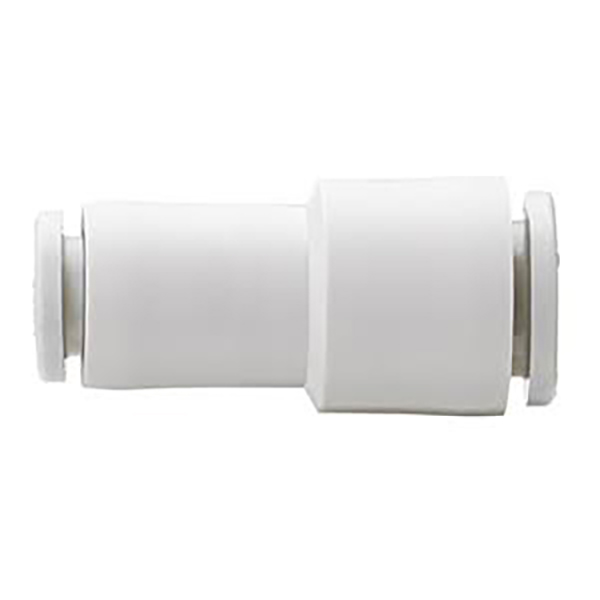

تقليل على التوالي: منفذان لأقطار خارجية مختلفة للأنبوب لتحقيق تغيير حجم الأنبوب

التجميع والتفكيك بيد واحدة: أدخل الأنبوب للقفل التلقائي؛ اضغط على حلقة التحرير الزرقاء لسحب الأنابيب، بأبعاد موحدة بالكامل.

2. الميزات الأساسية

• هيكل قفل بفك زنبركي بلمسة واحدة: تم إدخال الأنبوب وإغلاقه تلقائيًا. اضغط على طوق التحرير لفصل الأنبوب من أجل تجميع مريح.

• تكوين المواد: جسم من البلاستيك المقوى بوم؛ نهاية ملولبة من النحاس المطلي بالنيكل لمقاومة الصدأ وختم موثوق.

• NBR ختم مطاط النتريل يعمل بثبات للهواء المضغوط الإيجابي ودوائر الفراغ السلبية.

• تغطية بالحجم الكامل: أنابيب صغيرة Φ2/3.2/4، عادية Φ6/8/10/12 وحجم كبير Φ16. يدعم خيوط M الصغيرة (M3، M5، M6) والخيوط المستدقة الإمبراطورية R (1/8،1/4،3/8،1/2)، مناسبة لمولدات الفراغ والأسطوانات الصغيرة.

• حجم صغيرمثالية للتركيب في المساحات الضيقة للآلات الآلية.

3. شرح الكود النموذجي

أمثلة:

KQ2H04-M5: تركيب مستقيم لسن ذكر لأنبوب Φ4، سن ذكر م5×0.8

KQ2H06-01S: خيط ذكر مناسب بشكل مستقيم لأنبوب Φ6، خيط ذكر مستدق ر1/8

KQ2H08-00: تركيب مستقيم بقطر متساوٍ، كلا المنفذين لأنابيب Φ8

KQ2H06-08: تقليل التركيب المستقيم، Φ6 على جانب واحد، Φ8 على الجانب الآخر

مقطع الكود	وصف
KQ2H	رمز السلسلة: تركيب مستقيم بالضغط
23/23/02/23/04/06/08/10/12/16	القطر الخارجي للأنبوب ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 ملم
إم 3 جي/ إم 5/ إم 6	خيط ذكر صغير متري: M3×0.5 / M5×0.8 / م6×1.0
01S/02S/03S/04S	خيط ذكر إمبراطوري R: R1/8 / R1/4 / R3/8 / ر1/2
-00	قطر متساوي على التوالي، نفس حجم الأنبوب على كلا الطرفين
أرقام مزدوجة على سبيل المثال. 06-08	تقليل مستقيم: قطر الأنبوب الأمامي → قطر الأنبوب الخلفي

4. المواصفات الفنية الرئيسية

غرض	المعلمة
متوسطة قابلة للتطبيق	الهواء المضغوط، الضغط السلبي الفراغي
ضغط التشغيل	0 ~ 1.0MPa. الحد الأقصى للفراغ: -95 كيلو باسكال
درجة حرارة التشغيل	-5 درجة مئوية ~ +60 درجة مئوية
مادة الجسم	عززت بوم. الموضوع: نحاس مطلي بالنيكل
مادة الختم	مطاط النتريل NBR
أنابيب متوافقة	أنبوب PU، أنبوب نايلون PA
طريقة التشغيل	إدراج للقفل. حلقة صحفية لفصل الأنبوب

5. قائمة مواصفات النموذج

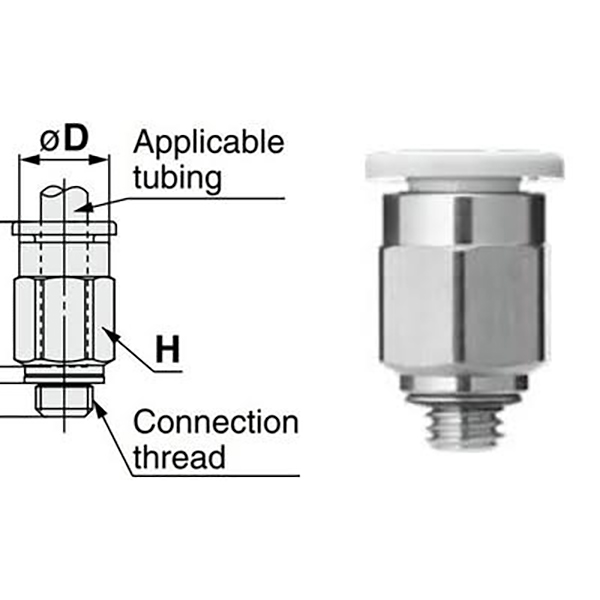

5.1 خيط ذكر بخيط متري صغير

نموذج	خيط	أنبوب ΦD
KQ2H02-M3G	م3×0.5	Φ2
KQ2H02-M5	م5×0.8	Φ2
KQ2H23-M3G	م3×0.5	Φ3.2
KQ2H23-M5	م5×0.8	Φ3.2
KQ2H04-M3G	م3×0.5	Φ4
KQ2H04-M5	م5×0.8	Φ4
KQ2H04-M6	م6×1.0	Φ4
KQ2H06-M5	م5×0.8	Φ6
KQ2H06-M6	م6×1.0	Φ6

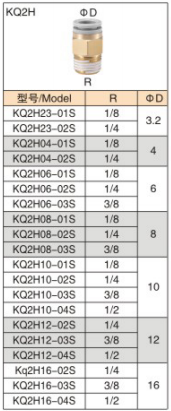

5.2 خيط ذكر مع خيط مستدق إمبراطوري R

نموذج	خيط	أنبوب ΦD
KQ2H23-01S	ر1/8	Φ3.2
KQ2H23-02S	ر1/4	Φ3.2
KQ2H04-01S	ر1/8	Φ4
KQ2H04-02S	ر1/4	Φ4
KQ2H06-01S	ر1/8	Φ6
KQ2H06-02S	ر1/4	Φ6
KQ2H06-03S	ر3/8	Φ6
KQ2H08-01S	ر1/8	Φ8
KQ2H08-02S	ر1/4	Φ8
KQ2H08-03S	ر3/8	Φ8
KQ2H10-01S	ر1/8	Φ10
KQ2H10-02S	ر1/4	Φ10
KQ2H10-03S	ر3/8	Φ10
KQ2H10-04S	ر1/2	Φ10
KQ2H12-02S	ر1/4	Φ12
KQ2H12-03S	ر3/8	Φ12
KQ2H12-04S	ر1/2	Φ12
KQ2H16-02S	ر1/4	Φ16
KQ2H16-03S	ر3/8	Φ16
KQ2H16-04S	ر1/2	Φ16

5.3 سلسلة القطر المتساوي -00

نموذج	أنبوب ΦD
KQ2H02-00	Φ2
KQ2H23-00	Φ3.2
KQ2H04-00	Φ4
KQ2H06-00	Φ6
KQ2H08-00	Φ8
KQ2H10-00	Φ10
KQ2H12-00	Φ12
KQ2H16-00	Φ16

5.4 تقليل السلسلة المستقيمة

نموذج	الأنبوب ①	الأنبوب ②
KQ2H02-23	Φ2	Φ3.2
KQ2H02-04	Φ2	Φ4
KQ2H23-04	Φ3.2	Φ4
KQ2H23-06	Φ3.2	Φ6
KQ2H04-06	Φ4	Φ6
KQ2H06-08	Φ6	Φ8
KQ2H08-10	Φ8	Φ10
KQ2H10-12	Φ10	Φ12
KQ2H12-16	Φ12	Φ16

6. سيناريوهات التطبيق

•مطابقة أنابيب إمداد الهواء وامتصاصه لمولدات التفريغ ZH / BM / PBM / PBX

• تركيب الأنابيب للأسطوانات الصغيرة وصمامات الملف اللولبي في معدات التشغيل الآلي في الأماكن الضيقة

• فرع خط الهواء الرئيسي، وصلة تناكبية متساوية القطر للأنبوب أو حجم الأنبوب

• أدوات اختبار الهواء، والدوائر الهوائية الروبوتية

7. ملاحظات التثبيت

1. قطع الأنابيب بشكل مسطح دون نتوءات. سوف تخدش نتوءات حلقات الختم وتتسبب في تسرب الهواء أو الفراغ.

2. أدخل الأنبوب بالكامل حتى يجلس لإشراك الفكين. اضغط دائمًا على حلقة التحرير قبل سحب الأنبوب للخارج؛ لا تنتزع بالقوة أبدًا.

3. يوصى بها لأنابيب النايلون الصلبة PU/PA. لا يُقترح استخدام خرطوم ناعم من مادة البولي إيثيلين ذات الجدار الرقيق.

4. تأكيد عمق الإدراج في ظل ظروف العمل فراغ. بالنسبة لدورات الضغط السلبي المتكررة، قارن مع تركيبات BPS الملولبة للاختيار البديل.
