العلامة التجارية: SOLH من Richge Technology | قضيب مكبس اسطوانة هوائية تركيب تعويضي مرن
 |

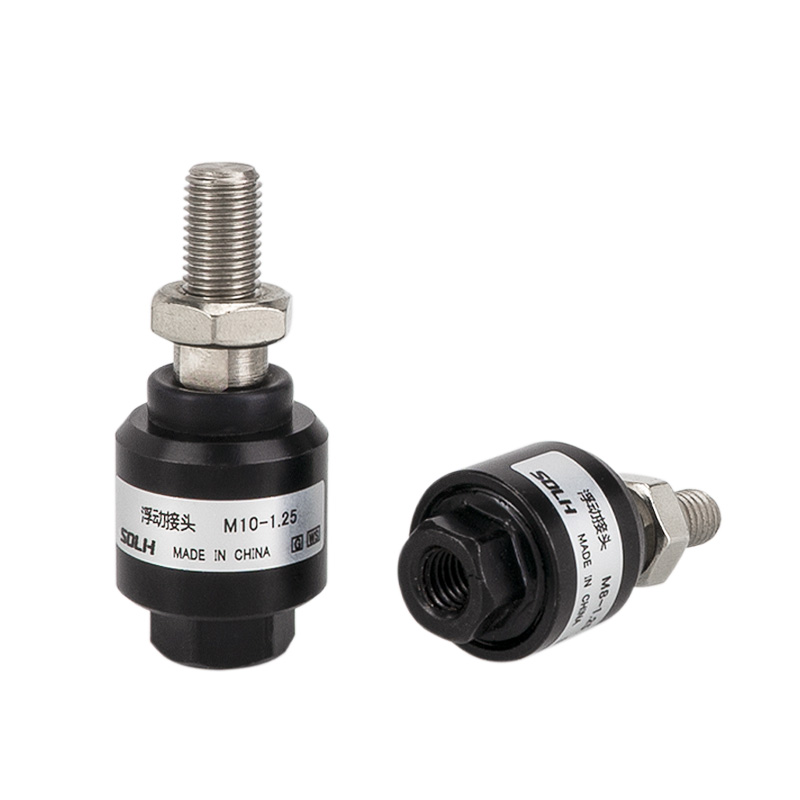

المفصل العائم من النوع F عبارة عن ملحق توصيل مرن برأس كروي مثبت على قضيب مكبس الأسطوانة. وتتمثل وظيفتها الأساسية في امتصاص انحراف التثبيت والانحراف الزاوي، والقضاء على القوة الجانبية وحماية أختام الأسطوانة. إنه المكون القياسي لحل أخطاء المحاذاة في المعدات الآلية.
• بناء: خيط أنثى (توصيل قضيب المكبس) + رأس كروي + خيط ذكر (تحميل توصيل)، مجموعة تعويض مرنة مدمجة.
• القدرة على التعويض: محوري ±1.5 مم، نصف قطري ±1.25 مم، زاوي ±2°~±5° حسب الطراز.
• مادة: سبائك الألومنيوم المؤكسدة القياسية؛ الفولاذ المقاوم للصدأ 304 للتطبيقات المقاومة للتآكل؛ تتوفر الأختام المطاطية NBR / FKM.
• وظيفة: تحويل الاتصال الصلب الصلب إلى اتصال تكيفي مرن، ومنع لحظة الانحناء الجانبي وختم التآكل على قضيب المكبس.
1) إيرتاك

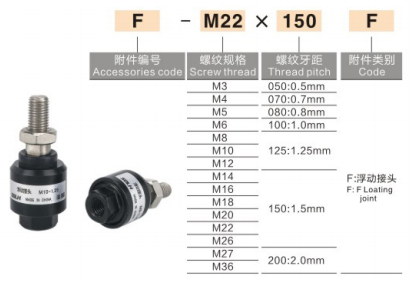

التنسيق: خيط FM × الملعب + F
أمثلة: F-M10×1.25F (لتجويف 32 مم)، F-M16×1.5F (لتجويف 50/63 مم)
2) SMC (قياسي JAF / JAHF للخدمة الشاقة)
التنسيق: طول خيط JAF
أمثلة: JAF-40-M12×1.25 (تجويف 40 مم)، JAHF-80-M20×1.5 (تجويف حمولة ثقيلة 80 مم)
3) العلامات المحلية العامة
التنسيق: F-M12×1.25 أو FJ-M16×1.5
|
النموذج (الموضوع) |
تتحمل المتطابقة (مم) |
الانحراف المسموح به |
زاوية التأرجح |
|
إف إم6×1.0 |
16/20 |
± 0.8 ملم |
± 2 درجة |
|
إف-إم8×1.25 |
25 |
± 1.0 ملم |
± 2 درجة |
|
إف إم 10 × 1.25 |
32 |
± 1.25 ملم |
±3° |
|
إف إم 12 × 1.25 |
40 |
± 1.25 ملم |
±3° |
|
إف إم 16 × 1.5 |
50/63 |
± 1.5 ملم |
± 4 درجة |
|
إف إم 20 × 1.5 |
80/100 |
± 1.5 ملم |
±5° |
|
المناسب |
أداء |
نصائح التطبيق |
|
المفصل العائم من النوع F |
تعويض مرن بزاوية 360 درجة، يمتص عدم المحاذاة الشعاعية والزاوية، ويحمي الأسطوانة |
سوء المحاذاة، عملية عالية التردد، ضربة طويلة |
|
I-type Single Clevis |
مستوى واحد يتوقف ±5°، صلابة عالية، تكلفة منخفضة |
سرعة منخفضة، محاذاة جيدة، حمل دفع وسحب |
|
Y- نوع مزدوج Clevis |
مستوى واحد يتوقف ±5°، سعة تحميل كبيرة |
حمل ثقيل، حمل بمقبض أذن واحد |
|
محمل نهاية القضيب |
كروية عالمية ±15 درجة، زاوية تأرجح كبيرة، تكلفة أعلى |
سرعة عالية، انحراف كبير، تأرجح متعدد الاتجاهات |
دليل الاختيار: محاذاة التثبيت سيئة → النوع F؛ حمولة ثقيلة منخفضة السرعة → نوع Y؛ قوس تحميل الأذن المزدوج → نوع I؛ سرعة عالية وغرابة كبيرة → محمل نهاية القضيب.
1. قم بربط الخيط الأنثوي على الخيط الخارجي لقضيب المكبس، ويوصى باستخدام خزانة الخيط اللاهوائي لمنع الارتخاء.
2. قم بتوصيل طرف الخيط الذكر مباشرة بالتحميل (أو لوحة الشفة/الاتصال)، ليست هناك حاجة إلى محاذاة محورية صارمة.
3. ضغط التشغيل: .01.0MPa للأسطوانات القياسية؛ درجة حرارة العمل: -10 درجة مئوية ~ +120 درجة مئوية.
4. غير مناسب للحركة الدورانية المستمرة. المخزن المؤقت الخارجي أو السدادة مطلوب تحت تأثير الحمل.
• خطوط التجميع الآلي، معدات 3C، القابضون الآليون
• تركيب الضغط، الختم، إرساء القالب، آلية النقل طويلة الشوط
• المعدات ذات التحكم المحوري الصعب والاهتزاز الشديد وحركة الأسطوانة عالية التردد
