العلامة التجارية: SOLH من Richge Technology | تركيب قضيب مكبس الأسطوانة القياسي ذو طرف واحد للأذن
 |

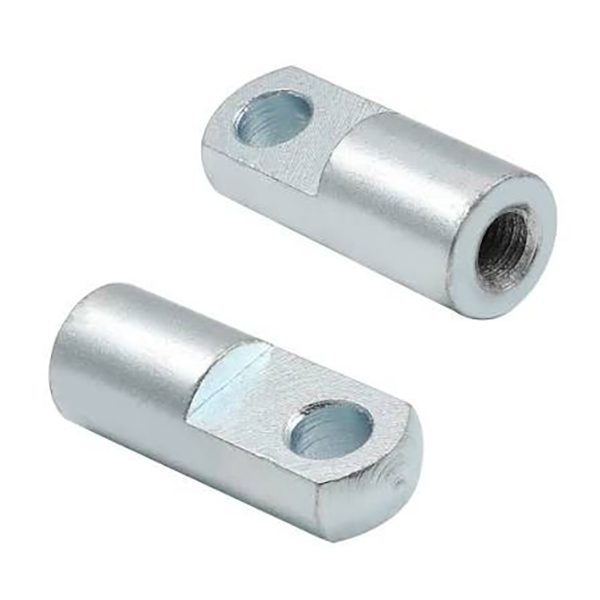

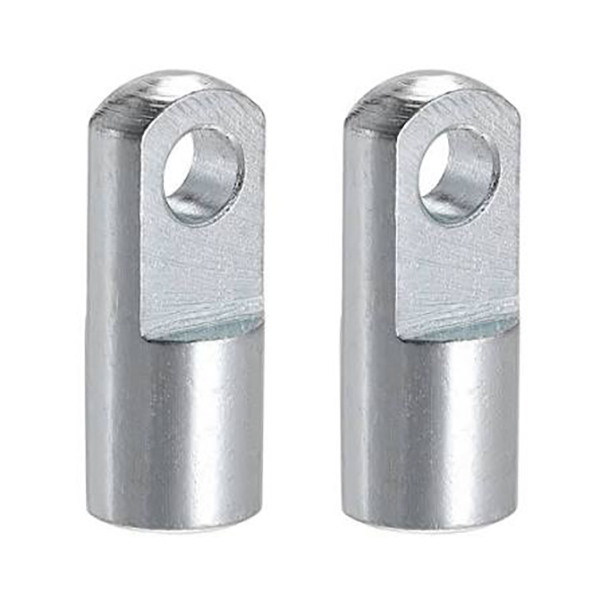

يتم استخدام المفصل من النوع I، المعروف أيضًا باسم موصل قضيب المكبس الأسطواني ذو الأذن الواحدة / موصل U-clevis، للتوصيل المفصلي بين قضيب مكبس الأسطوانة والأحمال. يسمح بالتأرجح بمقدار ±5° داخل مستوى واحد. تتميز بتركيب بسيط ومقاومة ممتازة للتوتر والضغط، وهي أكثر التركيبات النهائية شيوعًا للأسطوانات الهوائية القياسية.
• حساب تعريفي: جسم أسطواني بفتحة أذن واحدة (فتحة على شكل حرف U)؛ الخيط الأنثوي في الذيل لربطه بقضيب المكبس.
• وظيفة: بديل مفصلي منخفض التكلفة للمحمل الطرفي من النوع Y والمحمل الطرفي للقضيب؛ تأرجح الزاوية الصغيرة يعوض أخطاء المحاذاة أثناء التثبيت.
• مادة: الصلب الكربوني (أسود/مطلي بالنيكل)، الحديد الزهر، الفولاذ المقاوم للصدأ. يتطلب ثقب الدبوس مطابقة دبوس ودبوس كوتر.
• ميزة المقارنة: أرخص من المفصل العائم؛ صلابة أعلى وقدرة تحميل أكبر من محمل نهاية القضيب.

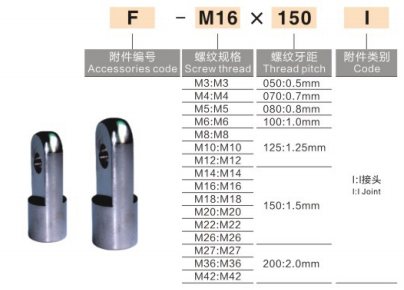

1) معيار AirTAC: F-M10×1.25I: F = ملحق، M10×1.25 = مواصفات الخيط، I = مشبك من النوع I
2) معيار SMC (سلسلة MBB / CA2 / CS1)
• I-32: مشبك من النوع I لأسطوانة التجويف مقاس 32 مم
• CA2-40-I: سلسلة CA2، تجويف 40 مم، وصلة من النوع I
3) العلامات المحلية العامة: I-M16×1.5: خيط M16×1.5، مناسب لأسطوانات التجويف 50/63 مم
|
النموذج (الموضوع) |
تتحمل المتطابقة (مم) |
ثقب الدبوس φ (مم) |
|
آي-M10×1.25 |
32 |
10 |
|
آي-M12×1.25 |
40 |
12 |
|
آي-M16×1.5 |
50/63 |
16 |
|
آي-M20×1.5 |
80/100 |
20 |
|
آي-M27×2.0 |
125 |
27 |
|
آي-M36×2.0 |
160/200 |
36 |
1. قم بربط الخيط الأنثوي من النوع I على الخيط الخارجي لقضيب المكبس، ثم قم بإحكامه لمنع الارتخاء. خزانة الخيوط اللاهوائية اختيارية.
2. قم بمحاذاة عروة الأذن الجانبية للتحميل مع فتحة الأذن الواحدة للمفصل I، ثم أدخل الدبوس، ثم قم بتثبيت دبابيس الكوتر على كلا الطرفين لمنع سقوط الدبوس.
3. التطبيق: حمل الدفع والسحب، الدليل الخطي، آلية التقليب. لا يُنصح به لتطبيقات التأرجح عالية السرعة/عالية التردد (يفضل محمل نهاية القضيب).
• التجويف 32 ملم: F-M10×1.25I / I-32
• التجويف 40 ملم: F-M12×1.25I / I-40
• التجويف 50/63 ملم: F-M16×1.5I / I-50/63
• التجويف 80/100 ملم: F-M20×1.5I / I-80/100
|
يكتب |
بناء |
زاوية التأرجح والميزات |
نصائح التطبيق |
|
أنا أكتب Clevis |
أذن واحدة، مفصلية |
±5 درجات تأرجح، تكلفة منخفضة، صلابة عالية |
آلية الدفع والسحب العامة |
|
Y نوع Clevis |
أذن مزدوجة، مفصلية |
قدرة تحميل أعلى، تركيب معقد قليلاً |
وصلة مفصلية ذات حمل ثقيل |
|
محمل نهاية القضيب |
وصلة كروية |
تأرجح عالمي ±15 درجة |
سرعة عالية واختلال كبير |
|
المفصل العائم |
هيكل التعويضات المجمعة |
تعويض الاختلال المحوري والزاوي |
القضاء على الإجهاد المتصاعد، وحماية الاسطوانة |
