U نوع رود نهاية تحمل عين السمكة المشتركة

وصلة عين السمكة بمحمل طرفي من النوع U | تركيب مفصلي عالمي 360 درجة لنهاية قضيب الأسطوانة

العلامة التجارية: SOLH من Richge Technology | هوائي اسطوانة المكبس رود العالمي رود نهاية تحمل

1. نظرة عامة على المنتج

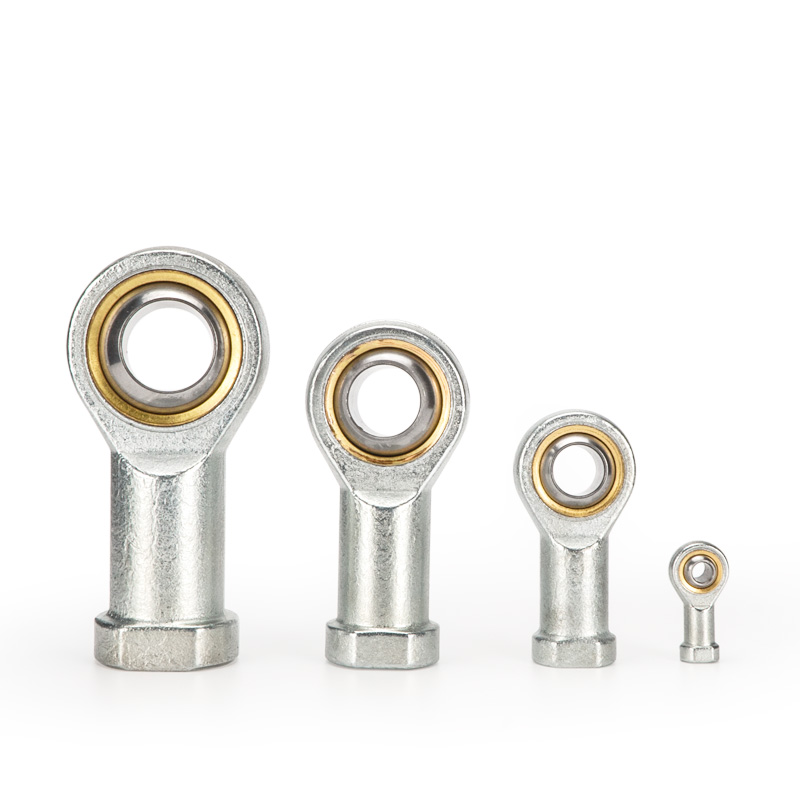

     مفصل عين السمكة من النوع U، والمعروف أيضًا باسم المحمل الكروي لنهاية القضيب مع اللاحقة U، هو ملحق مفصلي عالمي بزاوية 360 درجة مثبت على قضيب المكبس الأسطواني. فهو يحل مشاكل المحاذاة الخاطئة والتأرجح متعدد الاتجاهات ويزيل القوة الجانبية، وهو متوافق مع SC وMA وMAL وغيرها من الأسطوانات الهوائية القياسية.

2. الهيكل والوظائف الأساسية

     • بناء: خيط أنثى (ربط قضيب المكبس) + محمل كروي + حلقة خارجية، تأرجح شعاعي وزاوي حر.

     • قدرة التأرجح: ±13°~±15° تأرجح عالمي، أكبر بكثير من ±5° من تركيبات I/Y clevis لضبط تكيفي متعدد الاتجاهات.

     • خيارات المواد

￮ المعيار: فولاذ محمل / فولاذ كربوني، سطح مروي بأكسيد أسود أو تشطيب مجلفن

￮ مقاومة للاهتراء: جلبة من سبائك النحاس / نوع التشحيم الذاتي

￮ مقاومة التآكل: 304 الفولاذ المقاوم للصدأ

     • الفوائد الأساسية

￮ تعويض الانحراف المحوري حتى 2 مم والانحراف الزاوي حتى 15 درجة

￮ منع لحظة الانحناء والقوة الجانبية على قضيب المكبس، وحماية الأختام الاسطوانة

￮ مثالية لظروف العمل عالية السرعة وعالية التردد والتحميل غريب الأطوار

3. اتفاقية التسمية النموذجية للعلامات التجارية السائدة

  1) AirTAC (معتمد على نطاق واسع)

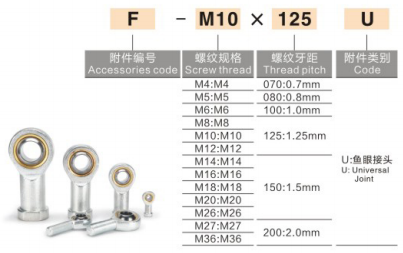

     التنسيق: خيط FM × درجة U
     التعريف: F = ملحق؛ م = مواصفات الموضوع؛ U = محمل نهاية قضيب عين السمكة

     • F-M8×1.25U لأسطوانة التجويف 25 مم

     • F-M10×1.25U لأسطوانة التجويف 32 مم

     • F-M12×1.25U لأسطوانة التجويف 40 مم

     • إف إم 16 × 1.5 يو لأسطوانة التجويف 50/63 مم

     • F-M20×1.5U لأسطوانة التجويف 80/100 مم

  2) سلسلة SMC PHS: التنسيق: خيط PHS، مثال: PHS-10

  3) العلامات المحلية العامة: SI/M12×1.25 (خيط أنثى)، SA/M12×1.25 (خيط ذكر)

4. المواصفات العامة ومخطط مطابقة تجويف الأسطوانة

5. المقارنة: عين السمكة من النوع U مقابل المفصل العائم I/Y Clevis / F

  دليل الاختيار: انحراف كبير وتأرجح متعدد الاتجاهات → نوع U؛ اختلال المحاذاة وعمل التردد العالي → النوع F؛ حمولة ثقيلة منخفضة السرعة → نوع Y؛ قوس تحميل الأذن المزدوج → نوع I.

6. إرشادات التثبيت

  1. قم بربط الخيط الأنثوي على الخيط الخارجي لقضيب المكبس، وقم بتطبيق قفل الخيط اللاهوائي والتحكم في عزم الدوران بشكل صحيح.

  2. قم بتثبيت فتحة الحلقة الخارجية لتحميل عمود الدبوس. ليست هناك حاجة إلى محاذاة محورية صارمة ويُسمح ببعض الانحراف المركزي.

  3. ضغط العمل: .01.0MPa للأسطوانات القياسية؛ درجة حرارة التشغيل: -20 درجة مئوية ~ +120 درجة مئوية.

  4. مناسبة للحمل الديناميكي بالدفع والسحب والتشغيل عالي التردد في مساحة التثبيت المحدودة. ليس للحركة الدوارة النقية المستمرة.

7. سيناريوهات التطبيق النموذجية

     • معدات التشغيل الآلي، إلكترونيات 3C، القابضون الآليون

     • آليات نقل وختم وضغط عالية السرعة وطويلة الشوط

     • المعدات ذات المحورية الضعيفة والاهتزاز الشديد والحمل اللامركزي
