منظم الضغط الهوائي من سلسلة AR

منظم الضغط الهوائي من سلسلة SOLIH AR، صمام تخفيض ضغط الهواء المضغوط المعياري لتجميع FRL. هيكل تخفيف من النوع الفائض، ومقبض مضاد للفك ذاتي القفل، وجسم من الألومنيوم المصبوب، ومنفذ قياس الضغط المدمج، وتركيب قوس اختياري. موديلات AR1000–AR5000 مع منافذ M5–1 بوصة، نطاق الضغط 0.05–0.85 ميجا باسكال، مثالية للأسطوانة والصمام اللولبي وتثبيت ضغط خط أنابيب ورشة العمل.

إرسال استفسار

وصف المنتج

منظم الضغط الهوائي من سلسلة AR | صمام تخفيض ضغط الهواء المضغوط المعياري من SOLIH

العلامة التجارية: SOLH من Richge Technology | وحدة التحكم في ضغط مصدر الهواء المعيارية

1. نظرة عامة على المنتج

سلسلة SOLIH AR عبارة عن منظم ضغط مصدر هوائي قياسي مصمم لتقليل الضغط وتثبيت الهواء المضغوط. يمكن دمجه بشكل معياري مع مرشح هواء AF ووحدة تشحيم AL لبناء مجموعات FRL ذات وحدتين أو ثلاث وحدات للتيار المتردد. منتشرة على نطاق واسع للتحكم في ضغط مصدر الهواء على معدات التشغيل الآلي والأدوات الآلية وخطوط تجميع الإنتاج.

2. المواصفات الفنية العامة

عنصر المعلمة	مواصفة
السائل المطبق	الهواء المضغوط
الأعلى. ضغط العمل	1.0 ميجا باسكال
ضغط إثبات	1.5 ميجا باسكال
نطاق درجة الحرارة المحيطة	-5 درجة مئوية ~ 60 درجة مئوية
نطاق ضبط الضغط	AR1000: 0.05 ~ 0.7MPa AR2000 وما فوق: 0.05 ~ 0.85MPa
الهيكل الداخلي	نوع الفائض (وظيفة الإغاثة)، تعديل المقبض، قفل ذاتي مضاد للفك

3. نطاق الطراز وحجم المنفذ

نموذج	حجم المنفذ	مستوى التدفق
AR1000	م5×0.8	تدفق منخفض الحجم الصغير
AR2000	1/4"	تدفق صغير ومتوسط
AR3000	1/4"، 3/8"	تدفق متوسط
AR4000	3/8"، 1/2"، 3/4"	تدفق متوسط وكبير
AR5000	3/4"، 1"	تدفق كبير

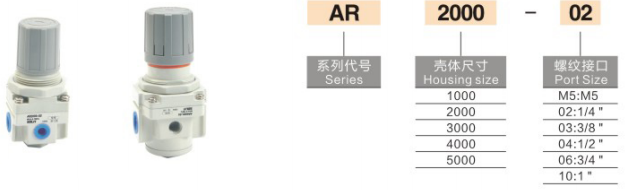

شرح وأمثلة لرمز النموذج

• AR2000-02

￮ AR: منظم الضغط

￮ 2000: حجم السلسلة

￮ 02: حجم المنفذ 1/4"

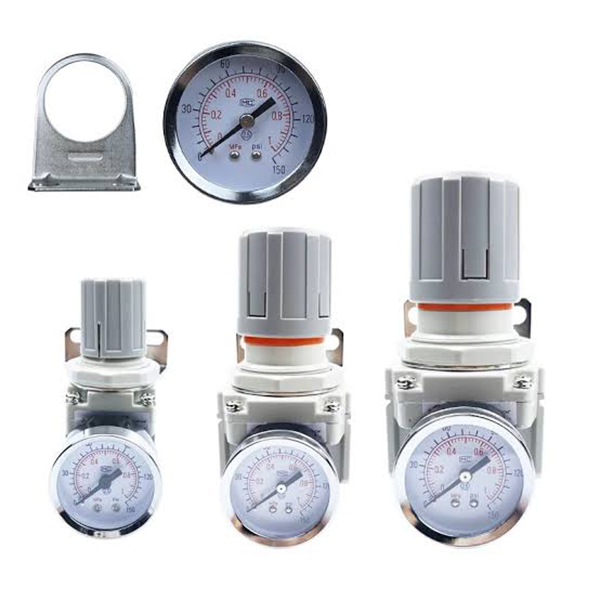

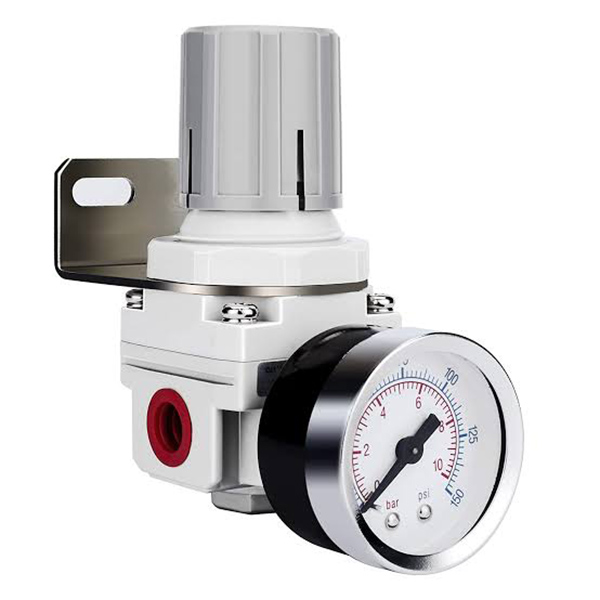

• AR2000-02G: منظم مزود بمقياس للضغط

• يتوفر التثبيت على الحامل/اللوحة مع حامل تثبيت اختياري

4. الميزات والمزايا الهيكلية

• مقبض تعديل القفل الذاتي：يمنع بشكل فعال تعويض الضغط والانجراف الناجم عن الاهتزاز أو اللمس العرضي.

• هيكل مدمج لتخفيف الفائض：استجابة سريعة وضغط إخراج مستقر في ظل ظروف التدفق المتقلبة.

• هيكل من سبائك الألومنيوم المصبوب：هيكل خفيف الوزن مع متانة ميكانيكية عالية.

• تصميم وحدات قادرة على لصق：يتم التجميع مباشرة باستخدام مرشح AF وجهاز تشحيم AL لمجموعات FRL.

• منفذ قياس الضغط القياسي：مناسب لتركيب المقياس المباشر بدون محولات إضافية.

5. سيناريوهات التطبيق النموذجية

• تثبيت الضغط المنبع لمعدات التشغيل الآلي، والأسطوانات الهوائية، وصمامات الملف اللولبي

• تنظيم ضغط مصدر الهواء لخطوط الإنتاج والأدوات الآلية وآلات التعبئة والتغليف

• التحكم في الضغط لمعدات الرش والأدوات اليدوية الهوائية

• تثبيت الضغط المركزي لخطوط أنابيب إمداد الهواء المضغوط لورشة العمل

6. مجموعات دوائر الهواء الموصى بها

• دائرة مشحمة قياسية: فلتر هواء AF + منظم ضغط AR + مشحم AL

• حالة عمل خالية من الزيت: فلتر هواء AF + منظم ضغط AR (بدون مشحم AL)

الكلمات الساخنة: منظم الضغط الهوائي من سلسلة AR، الصين، الشركة المصنعة، المورد، المصنع، السعر المنخفض، الجودة، الأحدث مبيعًا، المتقدم
