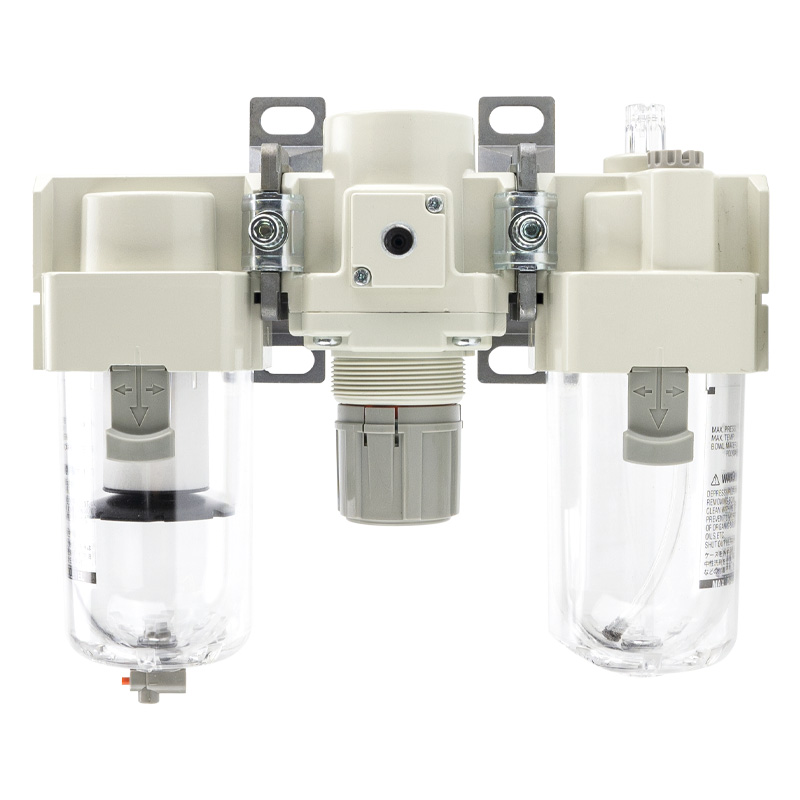

مجموعة من ثلاث وحدات من سلسلة AC FRL

مجموعة من ثلاث وحدات من سلسلة AC FRL | مجموعة ثلاثية لمعالجة مصدر الهواء الهوائي AF+AR+AL

العلامة التجارية: SOLIH من Richge Technology | وحدة الخدمة الهوائية الصناعية القياسية FRL

1. نظرة عامة على المنتج وتعريفه

     سلسلة SOLIH ACالتحرير والسرد FRL ثلاث وحدات عبارة عن مجموعة قياسية كاملة لمعالجة مصدر الهواء الهوائي، وتتكون منفلتر هواء AF + منظم ضغط AR + مشحم الهواء AL. إنه يكمل العملية الكاملة للهواء الهوائي: ترشيح الشوائب والرطوبة، وتنظيم الضغط المستقر، والتشحيم الدقيق بالزيت الصغير في وحدة معيارية واحدة. إنه يوفر حماية شاملة للمكونات الهوائية النهائية مثل الأسطوانات وصمامات الملف اللولبي ومحركات الهواء، مما يقلل بشكل فعال من تآكل المكونات، ويتجنب فشل التشويش ويطيل عمر خدمة النظام الهوائي بأكمله. إنها المجموعة الأساسية الأكثر معيارية وأساسية للدوائر الهوائية التقليدية المشحمة.

2. نموذج السلسلة الكاملة وجدول المواصفات

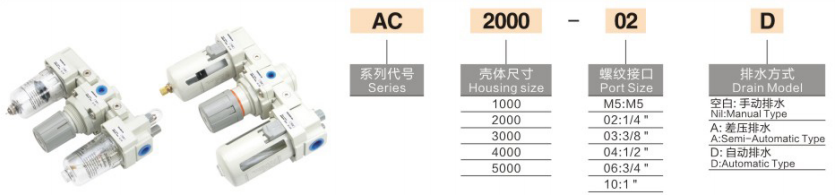

  تعريف رمز اللاحقة

     • -د: وظيفة الصرف التلقائي (لا يلزم تفريغ الماء يدويًا)

     • -ز: مزود بمقياس ضغط عالي الدقة

  مثال نموذجي: AC4000-04D → حجم المنفذ 1/2 بوصة، ثلاث وحدات FRL قياسية مع وظيفة التصريف التلقائي

3. المعلمات التقنية الأساسية

4. الميزات الهيكلية ومزايا المنتج

     • هيكل وحدات متكاملة: التصميم المعياري المقسم القياسي يحقق التثبيت السريع والتفكيك والاستبدال. يمكن صيانة كل وحدة بشكل مستقل، مما يقلل بشكل كبير من صعوبة الصيانة في الموقع وتكلفة الاستبدال.

     • فصل المياه بالإعصار عالي الكفاءة: يعتمد الفلتر على هيكل إزالة الماء الدوامي بالطرد المركزي، والذي يفصل بسرعة الماء السائل والجزيئات الكبيرة في الهواء، مما يحمي عنصر الفلتر الدقيق ويحسن كفاءة تنقية الهواء بشكل عام.

     • نوع الفائض تنظيم الضغط المستقر: يعتمد منظم الضغط على هيكل تثبيت الجهد الفائض مع استجابة سريعة وإخراج ضغط مستقر، مما يتجنب بشكل فعال انحراف الضغط وتقلبه الناتج عن تغير التدفق أو اهتزاز المعدات.

     • تعديل القفل الذاتي للمقبض: تصميم مقبض تنظيم الضغط ذاتي القفل يمنع تغيير معلمات الضغط الناتج عن اللمس العرضي أو الاهتزاز طويل الأمد، مما يضمن التشغيل المستقر على المدى الطويل للنظام الهوائي.

     • التصميم المرئي لمستوى الزيت والماء: كوب شفاف من البولي كربونات مع غطاء واقي آمن يتيح مراقبة مستوى الماء في الفلتر ومستوى زيت التشحيم في الوقت الحقيقي، مما يسهل التصريف في الوقت المناسب وتجديد الزيت.

     • المواد الاستهلاكية المستقلة القابلة للاستبدال: يمكن استبدال عنصر الفلتر وقلب أداة التشحيم بشكل منفصل دون استبدال مجموعة الوحدات بأكملها، مما يقلل من تكلفة التشغيل على المدى الطويل.

5. تدفق عمل دائرة الهواء القياسية

  ضاغط الهواء ← AC FRL ثلاث وحدات ← صمام الملف اللولبي ← أسطوانة هوائية / مشغل هوائي

     تقوم الوحدات الثلاث بمعالجة الهواء خطوة بخطوة: تصفية الرطوبة والشوائب ← تثبيت ضغط الإدخال ← تفتيت زيت التشحيم، مما يوفر مصدر هواء نظيف ومستقر ومُشحم للمكونات الهوائية الطرفية.

6. سيناريوهات التطبيق النموذجية

     • معدات الأتمتة الصناعية: المعالجة المسبقة لمصدر الهواء للآلات الآلية والمناورات وخطوط الإنتاج الآلية.

     • خطوط تصنيع الصناعات الخفيفة: إمدادات هواء مستقرة لمعدات التعبئة والتغليف والطباعة والمنسوجات والمعالجة الإلكترونية.

     • مكونات هوائية مشحمة: معالجة خاصة لمصدر الهواء للأسطوانات التلسكوبية، والقابضون الهوائيون، والمحركات الهوائية التي تتطلب تشحيمًا بالزيت.

     • ورشة عمل نظام مصدر الهواء المركزي: التنقية الثانوية وتثبيت الضغط لخط الأنابيب الرئيسي لضاغط الهواء لتحسين استقرار النظام الهوائي بشكل عام.

7. دليل الاختيار: وحدتان مقابل ثلاث وحدات

8. تعليمات الصيانة اليومية

     • قم بتصريف الماء بانتظام للتأكد من أن مستوى الماء في كوب الفلتر أقل من خط التحذير.

     • استبدل عنصر الفلتر في الوقت المناسب عندما يزداد فرق ضغط الهواء بشكل واضح أو بعد 6-12 شهرًا من الاستخدام التقليدي.

     • يتم التثبيت عموديًا بدقة وفقًا لسهم تدفق الهواء الموجود على جسم الصمام لضمان كفاءة المعالجة الطبيعية.

     • تحقق من حالة رذاذ الزيت بانتظام لضمان التشحيم الموحد للمكونات الطرفية.

ملخص جملة واحدة

     تدمج مجموعة SOLIH AC المكونة من ثلاث وحدات FRL وظائف الترشيح وتثبيت الضغط والتشحيم الجزئي، وتتميز بالتركيب المعياري وإخراج الضغط المستقر والمراقبة المرئية للزيت والماء، كونها الحل القياسي والأكثر استخدامًا لمعالجة مصدر الهواء لأنظمة التشغيل الآلي الهوائية التقليدية المشحمة.
