ماركة:SOLH من شركة Richge Technology

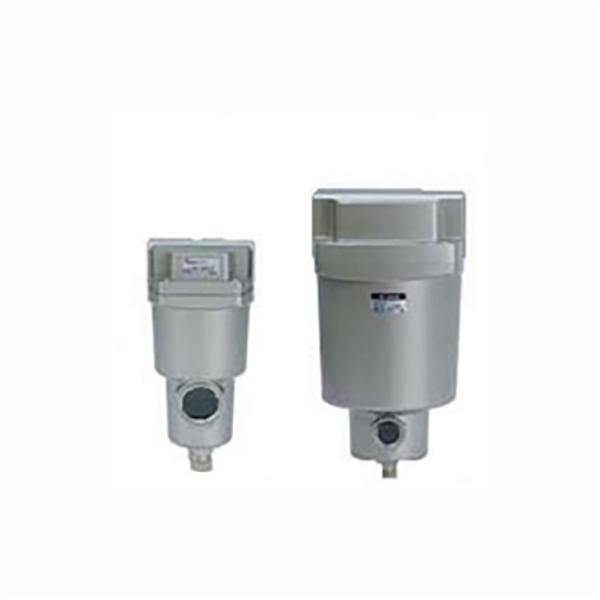

يشكل AFF وAM مجموعة تنقية مصدر الهواء الأساسية المدمجة. يعمل AFF كمرشح خشن أساسي لإزالة الشوائب الصلبة وقطرات الماء المكثف، في حين أن AM هو فاصل رذاذ الزيت الدقيق لإزالة هباء الزيت الدقيق، مما يحسن نظافة الهواء المضغوط ويحمي بشكل كامل المحركات الهوائية في اتجاه مجرى النهر.
1. مرشح الخط الرئيسي الخشن من سلسلة AFF
-- دقة الترشيح: 1 ميكرومتر، معدل التقاط الجسيمات 99% (تمت ترقيته من الدرجة القديمة 3 ميكرومتر)
-- الوظيفة الأساسية: إزالة الغبار الكبير وبقايا الصدأ والمياه المكثفة، وكفاءة فصل المياه بنسبة 99% كترشيح أساسي أمامي
-- معيار النظافة: ISO8573-1:2010 [4:7:4]
2. فاصل رذاذ الزيت من سلسلة AM (مرشح دقيق)
- دقة الترشيح: 0.1 ميكرومتر، معدل التقاط رذاذ الزيت الدقيق بنسبة 99% (تم ترقيته من الدرجة القديمة 0.3 ميكرومتر)
- الوظيفة الأساسية: فصل رذاذ الزيت بالكامل، وتركيز الزيت المتبقي في المخرج ≥1 مجم/م³ (0.8 جزء في المليون)، متوافق تمامًا مع متطلبات عملية التشحيم الخالية من الزيت
-- معيار النظافة: ISO8573-1:2010 [2:7:3]
3. المزايا العامة المشتركة
-- انخفاض الضغط المنخفض للغاية ≥5 كيلو باسكال، وتوفير الطاقة، وزيادة سعة التدفق بنسبة 20% مقارنة بالنماذج التقليدية
-- وعاء تخزين سائل من الفولاذ المقاوم للصدأ خفيف الوزن، الحد الأقصى من تقليل الوزن بنسبة تصل إلى 52%
- تذكير بصري بالصيانة: مؤشر انسداد قياسي مدمج مع حلقة حمراء للحكم على توقيت استبدال الفلتر؛ أغطية نهاية مرشح مرمزة بالألوان للتعرف السريع على النموذج
- تصميم متتالي معياري، يمكن توصيله بشكل تسلسلي مع مرشحات AMD / AMH فائقة الدقة لتلبية متطلبات الهواء النظيف للغاية متعدد الدرجات

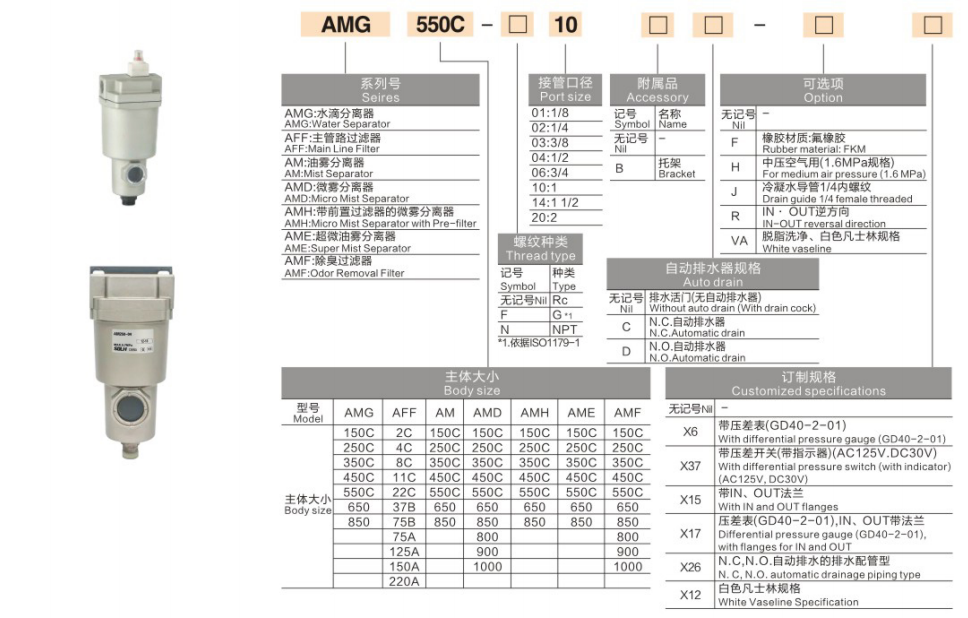

1. نماذج الأمثلة: AFF40-04؛ AM50-10D
|
مقطع الكود |
وصف التعريف |
| أف / صباحا |
معرف السلسلة / AFF = مرشح خشن للخط الرئيسي / AM = فاصل دقيق لرذاذ الزيت |
| 20/30/40/50/60 /70 د /80 د /90 د |
رمز حجم الإطار، المطابق للحد الأقصى للتدفق المقدر |
| 02 / 04 / 06 / 10 /14 |
حجم خيط المنفذ. 02=1/4"، 04=1/2"، 06=3/4"، 10=1"، 14=1.5". خيارات الخيط: Rc / G / NPT |
| -د |
اللاحقة الاختيارية D = التصريف التلقائي المفتوح عادةً (التصريف بدون ضغط الهواء) |
2. أمثلة على الترتيب القياسي
-- فلتر خشن AFF، منفذ 1/2 بوصة، تصريف تلقائي: AFF40-04D
-- فاصل رذاذ الزيت AM، منفذ 1 بوصة، تصريف تلقائي: AM50-10D
-- تدفق عالي 7000 لتر/دقيقة، منفذ 1.5 بوصة: AM70D-14
1. المعلمات العامة المشتركة
- الوسط القابل للتطبيق: الهواء المضغوط (يتطلب الفلتر المسبق ≥40μm المنبع)
- نطاق ضغط التشغيل: 0.1~1.0 ميجا باسكال؛ ضغط مقاوم للانفجار 1.5 ميجا باسكال
- درجة حرارة التشغيل المحيطة: -5 ~ 60 درجة مئوية (لا يوجد ثلج داخل الوعاء)
- تكوين التصريف: التصريف اليدوي بشكل قياسي؛ التصريف التلقائي اختياري عبر اللاحقة -D
2.جدول معلمات التدفق والأبعاد للسلسلة الكاملة
|
رمز النموذج |
التدفق الأقصى (لتر/دقيقة) |
حجم مؤشر ترابط المنفذ |
الوزن الصافي (كجم) |
حجم تخزين السائل (سم³) |
|
20 |
300 |
1/8"، 1/4" |
0.19 |
8 |
|
30 |
750 |
1/4"، 3/8" |
0.39 |
25 |
|
40 |
1500 |
1/4"، 3/8"، 1/2" |
0.79 |
45 |
|
50 |
2200 |
3/4"، 1" |
1.23 |
100 |
|
60 |
3700 |
1" |
1.46 |
100 |
| 70 د |
7000 |
1"، 1.5" |
3.4 |
— |
| 80 د |
11000 |
1.5" |
4.7 |
— |
| 90 د |
14500 |
1.5"، 2" |
5.0 |
— |
1. مخطط مطابقة درجة الترشيح
- الدوائر الهوائية العامة العادية: AFF (فلتر خشن 1 ميكرومتر) ← منظم الضغط ← جهاز التشحيم
- معدات التشغيل الآلي الدقيقة الخالية من الزيت: AFF → AM (فاصل رذاذ الزيت 0.1 ميكرومتر) → المعدات الطرفية
- أشباه موصلات / عملية بصرية فائقة النظافة: AFF → AM → AMD (مرشح فائق الدقة 0.01 ميكرومتر)
2. حساب هامش التدفق
- اختر الطراز ذو التدفق المقدر 1.2 إلى 1.5 مرة أعلى من الحد الأقصى لاستهلاك الهواء الإجمالي للنظام؛ سيؤدي التدفق الزائد إلى تقليل كفاءة الترشيح بشكل كبير وزيادة فقدان الضغط.
3. اختيار وضع الصرف
- إنتاج مستمر غير مراقب لمدة 24 ساعة، إنتاجية عالية من المكثفات: اختر -D إصدار التصريف التلقائي
- معدات متقطعة منخفضة التردد: نوع التصريف اليدوي القياسي كافٍ
4. مبدأ مطابقة المنفذ
- حجم منفذ الفلتر المتسق مع قطر خط الأنابيب الرئيسي؛ تجنب تقليل/زيادة القطر لمنع انخفاض الضغط الإضافي.
-- الأتمتة الصناعية العامة: أدوات الآلات CNC، أسطوانات الهواء، صمام الملف اللولبي الأمامي لإزالة الماء والزيت
- تصنيع الأغذية والأدوية: مصدر هواء نظيف خالي من الزيت لتجنب تلوث المنتج
- ورش عمل الإلكترونيات والطلاء 3C: إزالة رذاذ الزيت لمنع عيوب طلاء السطح وتلوث المكونات الدقيقة
- نظام ما بعد المعالجة لضاغط الهواء: مزود بمجففات هواء مبردة / امتزازية لتحسين نقاء الهواء بشكل عام
|
عنصر المقارنة |
AFF الخط الرئيسي مرشح الخشنة |
مرشح دقيق لفاصل ضباب الزيت AM |
| دقة الترشيح |
1 ميكرومتر، يزيل قطرات الماء والجزيئات الصلبة الكبيرة |
0.1 ميكرومتر، فصل رذاذ الزيت الصغير المخصص |
| مخرج الزيت المتبقي |
لا توجد وظيفة فصل الزيت |
≥1mg/m³ تركيز الزيت المتبقي منخفض للغاية |
| موقف التثبيت |
المرحلة الأولى بعد ضاغط الهواء، أمام دائرة الهواء |
بعد مرشح AFF الخشن، قبل المعدات الطرفية الدقيقة |
| الوظيفة الأساسية |
الترشيح الأولي الأولي، يحمي عناصر التصفية الدقيقة في اتجاه مجرى النهر |
تنقية الدقة الثانوية، وتوفير الهواء المضغوط النظيف الخالي من الزيت |
SOLH AFF 1μm مرشح خشن للخط الرئيسي وفاصل رذاذ الزيت AM 0.1μm يشكلان وحدات تنقية هواء متسلسلة مع نطاق تدفق كامل 300 ~ 14500 لتر / دقيقة، ومؤشر انسداد مرئي واستنزاف تلقائي اختياري، يتوافق مع معيار ISO8573-1 لمعالجة مصدر الهواء الهوائي العام والغذائي والطبي والإلكتروني والرش الخالي من الزيت.
