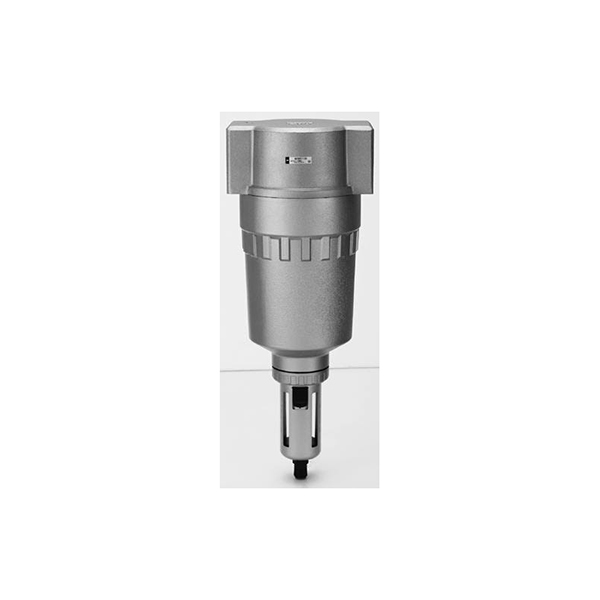

فلتر هواء عالي التدفق من سلسلة AF800 / AF900 ذو سعة كبيرة

ماركة:SOLH من شركة Richge Technology

نظرة عامة على المنتج

     SOLH AF800 وAF900 عبارة عن مرشحات هواء صناعية ذات عيار كبير وعالية السعة لخطوط الأنابيب الرئيسية، ذات أبعاد وأداء كاملين قابلة للتبديل مع SMC الأصلي AF800/AF900. مصممة لمصدر الهواء الرئيسي لضاغط الهواء، وإمدادات الهواء المركزية لخط الإنتاج بالكامل، والأنظمة الهوائية عالية التدفق للجزيرة متعددة الصمامات. تختلف عن وحدات خدمة الهواء المنفصل الصغيرة AF200/300/400، فهي تتميز بقناة تدفق كبيرة الحجم، وتدفق معالجة عالي للغاية ووعاء تجميع المياه ذو سعة كبيرة.

     إنه يفصل الماء المكثف وشوائب الصدأ والغبار داخل الهواء المضغوط بالطرد المركزي، مما يوفر حماية كاملة للصمامات اللولبية والأسطوانات وقاذفات الفراغ ومحركات الهواء الكبيرة، مما يقلل بشكل كبير من معدل فشل خط الهواء بالكامل.

اثنين من المواصفات الكاملة:

   1.  AF800: تدفق متوسط ​​وكبير، المنفذ G1¼ / G1½ (1.25 / 1.5 بوصة)

   2.  AF900: مرشح خط الأنابيب الرئيسي الكبير للغاية، المنفذ G2 (2 بوصة)

     الملحقات الاختيارية: تصريف يدوي / تصريف تلقائي عائم، عنصر مرشح متعدد الدرجات، وعاء PC شفاف / وعاء معدني مقاوم للانفجار. تتوافق على نطاق واسع مع مجموعات الأدوات الآلية وخطوط إنتاج بطاريات الليثيوم وورش الطلاء والمعدات الكيميائية الكاملة مع الطلب على مصدر الهواء عالي الطاقة.

قاعدة ترميز النموذج الكاملة

   تنسيق رمز الطلب الكامل: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: رمز السلسلة لفلتر الهواء عالي التدفق ذو السعة الكبيرة

    2.F12 / F16 / F20: حجم خيط المنفذ

     -- F12 = G1¼ (1.25 بوصة)

     -- F16 = G1½ (1.5 بوصة)

     --F20 = G2 (2 بوصة)

   3. اللاحقة الوسطى: نوع الصرف

     --فارغ: استنزاف يدوي قياسي

     - AD47: تصريف تلقائي عائم مغلق بشكل طبيعي NC (لوعاء الكمبيوتر الشخصي، لا يوجد تسرب للهواء بعد إيقاف تشغيل الجهاز)

     -- AD48-6: لا يوجد تصريف تلقائي عائم مفتوح عادةً (للوعاء المعدني المصنوع من النايلون، التصريف التلقائي المستمر)

   4. اللاحقة النهائية: خيار مادة وعاء الماء

     - فارغ: وعاء قياسي من البولي كربونات الشفاف + غطاء واقٍ معدني مضاد للتصادمات

     -- M: وعاء معدني مقاوم للصدأ مع نافذة لمراقبة مستوى السائل (للبيئات القاسية المتربة والزيتية والخارجية)

     -- MG: وعاء معدني مزود بمقياس مستوى السائل المدمج لمراقبة حجم الماء عن بعد

   5. دقة عنصر التصفية قابلة للتخصيص:

     - معيار 5μm؛ دقة عالية اختيارية 2 ميكرومتر، مرشح خشن 10/20/40/70/100 ميكرومتر

جدول المواصفات الفنية الأساسية العالمية

الهيكل الداخلي ومبدأ عمل الترشيح

  1. المرحلة 1: هيكل دليل فصل المياه بالطرد المركزي

     - يدور تدفق الهواء بسرعة عالية على طول الاتجاه المماس؛ تقوم قوة الطرد المركزي بقذف الماء السائل المكثف وقطرات الزيت وجزيئات الصدأ الكبيرة إلى الجدار الداخلي للوعاء، والتي تستقر في القاع بفعل الجاذبية. يتم فصل أكثر من 95% من الملوثات السائلة مسبقًا لتقليل حمل عنصر الفلتر وتمديد دورة الاستبدال.

  2. المرحلة 2: عنصر مرشح الألياف متعدد الطبقات

     - يمر الهواء المضغوط بعد التجفيف بالطرد المركزي عبر خرطوشة فلتر الألياف متعددة الطبقات لاعتراض الغبار الصلب الصغير وجزيئات الهباء الجوي الزيتية الدقيقة. يوفر الإصدار عالي الدقة 2 ميكرومتر مصدر هواء نظيف للغاية للصمامات التناسبية الدقيقة ودوائر التفريغ.

  3. حاجز رذاذ الماء مدمج فوق الوعاء

     --  يعزل الماء المستقر في القاع لتجنب التصريف الثانوي للمياه السائلة عن طريق تدفق الهواء إلى خط أنابيب الهواء النظيف.

  4. وعاء ماء قابل للفصل + مجموعة تصريف

     صمام الصرف مدمج في الأسفل مع حلين للصرف:

     --التصريف اليدوي: اضغط على الزر السفلي لتصريف المياه المتراكمة يدويًا

     - الصرف التلقائي العائم: يرتفع الطفو عندما يصل الماء إلى الحد الأدنى لفتح الصرف تلقائيًا، وتشغيل غير مراقب لخطوط الإنتاج المستمرة

   5. الجسم الرئيسي من سبائك الألومنيوم المؤكسد الصلب

     -- قناة تدفق كبيرة ومستقيمة مع مقاومة تدفق هواء منخفضة للغاية، وإمداد هواء ثابت دون انخفاض واضح في الضغط تحت الامتلاء

     - حمولة التدفق الكبير؛ المعالجة السطحية المضادة للنفط ومكافحة التآكل.

الملحقات الاختيارية ودليل اختيار المواد

   1. ثلاثة خيارات لوعاء الماء

   1.1 وعاء الكمبيوتر الشفاف القياسي (المصنع الافتراضي)

     -- الميزة: مراقبة مستوى الماء بصريًا في الوقت الحقيقي، مجهزة بغطاء معدني مضاد للتصادمات لمنع الكسر بسبب قصاصات حديد الورشة. مناسبة لخطوط الإنتاج الآلي العادية الداخلية الجافة.

   1.2 وعاء حماية معدني من النايلون (لاحقة M)

     -- الميزة: مقاومة عالية للصدمات، وسوائل القطع ومقاومة الطقس للأشعة فوق البنفسجية، ولا يوجد خطر التشقق الهش. مثالية للطلاء الزيتي المغبر وظروف العمل القاسية لأدوات الآلة ذات درجة الحرارة العالية.

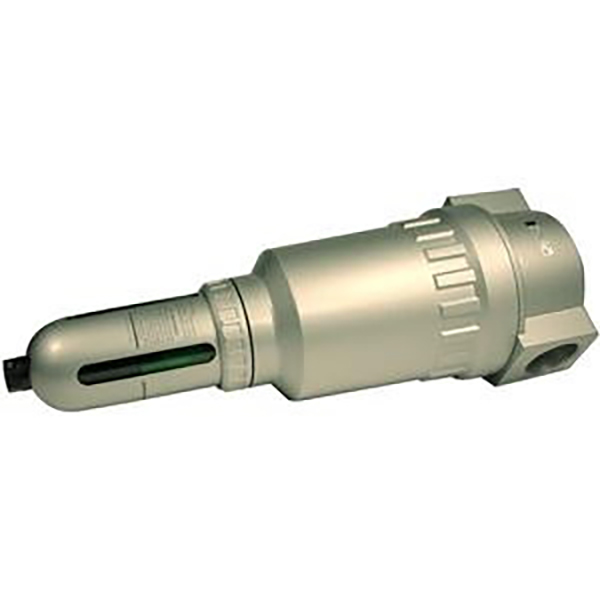

   1.3 وعاء معدني مزود بمقياس لمستوى السائل (لاحقة MG)

     -- نافذة مراقبة خارجية على جسم معدني، حجم ماء يمكن قراءته للبيئات المغلقة المقاومة للانفجار والمحمية بالضوء، ويفضل لورش العمل الكيميائية والمقاومة للانفجار.

   2. جدول مقارنة بين نموذجي التصريف التلقائي

  3. دليل اختيار دقة عنصر التصفية

     -- مرشح قياسي 5 ميكرومتر: عالمي لمعظم الأدوات الآلية والأسطوانات وصمامات الملف اللولبي، أفضل أداء من حيث التكلفة

     -- مرشح عالي الدقة 2μm: قاذفات فراغية، منظمات تناسبية دقيقة، دوائر هواء نظيفة لخطوط إنتاج الإلكترونيات 3C

     - مرشح خشن 10 ~ 100 ميكرومتر: مرشح أولي أولي عند مخرج ضاغط الهواء لحماية مكونات مصدر الهواء الدقيقة

المزايا التنافسية للمنتج الأساسي

   1. تتحمل كبير مقاومة تدفق منخفضة للغاية

     - جسم صمام مستقيم مقاس 1.25/1.5/2 بوصة مع مقطع عرضي لتدفق أكبر بكثير من سلسلة AF الصغيرة. الحد الأدنى من توهين الضغط أثناء العمل المتزامن للجزر متعددة الأسطوانات ومتعددة الصمامات، ودفع خرج ثابت لجميع المعدات.

   2. غرفة تخزين المياه ذات سعة كبيرة

     -- وعاء كبير الحجم مقاس 45 سم مكعب يقلل من تكرار التصريف، مما يجعله مثاليًا للترشيح المركزي في خط الأنابيب الرئيسي لضاغط الهواء.

  3. التغطية الكاملة لظروف العمل القاسية

     - اختيار مجاني للوعاء الشفاف المقاوم للانفجار من البولي كربونات/المعدن، والذي يمكن استخدامه في البيئات الداخلية والخارجية والطلاء المتربة والكيميائية المقاومة للانفجار.

  4. حل مصدر الهواء الكامل المطابق

     - يمكن دمجه مع منظم ضغط التدفق الكبير AR800/AR900 ووحدة تشحيم رذاذ الزيت AL800/AL900 لتشكيل مجموعة خدمة هواء ذات سعة كبيرة مكونة من وحدتين/تيار متردد وثلاث وحدات، ووحدة معالجة مصدر الهواء الرئيسية الكاملة.

  5. قابلة للتبديل بالكامل مع العلامات التجارية المستوردة

     - أبعاد التركيب المتسقة ومواصفات الخيط وحجم عنصر الفلتر مع العلامات التجارية العالمية السائدة. الاستبدال المباشر لتجديد خط الأنابيب الرئيسي لضاغط الهواء دون تعديل خطوط الأنابيب أو الأقواس.

  6. صيانة منخفضة وعمر خدمة طويل

     - الفصل المسبق بالطرد المركزي يبطئ سرعة تلوث عنصر المرشح. يمكن تفكيك خرطوشة الفلتر وتنظيفها وإعادة استخدامها لتقليل تكلفة استبدال المواد الاستهلاكية.

حلول مطابقة مصدر الهواء القياسية الكاملة

  1. الحل 1: تجميع مصدر الهواء الرئيسي لخط إنتاج الخدمة الشاقة المكون من 3 وحدات

     - مخرج ضاغط الهواء ← مرشح AF900-F20 + منظم AR900 + مشحم AL900 (وحدة مكونة من ثلاث قطع AC900) ← فرع خط الأنابيب الرئيسي من النايلون PA ← جزر صمام 4 فولت، أسطوانات الطاولة الدوارة MSQ، وحدات تحكم تشغيل 4F في كل محطة

  2. الحل 2: تجميع وحدتين خاليتين من الزيت لبطاريات الليثيوم المقاومة للانفجار وورش الطلاء

     - خط الأنابيب الرئيسي لضاغط الهواء ← مرشح الوعاء المعدني AF800-F16 + منظم AR800 (وحدتان AFC800، إزالة التشحيم) ← صمامات الملف اللولبي المقاومة للانفجار 50-VFE/50-VPE + محطات الإمساك بالقاذف الفراغي ZU

  3. الحل 3: إمداد الهواء المركزي لمجموعات الأدوات الآلية الصغيرة

     - مرشح التدفق العالي AF800-F12 (G1¼) ← خط الأنابيب الرئيسي PU/PA متعدد الاتجاهات الذي يزود أدوات آلية متعددة بصمامات قدم 3F، وأسطوانات SC القياسية وبنادق نفخ الهواء C110

سيناريوهات التطبيقات الصناعية النموذجية

     - مجموعات كبيرة من أدوات الآلات CNC، ومصدر الهواء الرئيسي لمعدات الختم والتثبيت الثقيلة

     - طلاء بطارية الليثيوم، وخطوط الإنتاج الآلي المقاومة للانفجار لتجميع الخلايا

     - ورش طلاء السيارات الكاملة، ورش العمل المقاومة للانفجار بالحبر والغبار

     - خطوط تعبئة كبيرة، فرز لوجستي لإمدادات الهواء المركزية متعددة المحطات

     - التحكم الآلي بصمام خط الأنابيب الكيميائي، النفط والغاز الذي يدعم المعدات الهوائية الكاملة

     - الفلتر الأولي الأولي عند مدخل مضيف غرفة ضاغط الهواء لحماية مكونات مصدر الهواء الدقيقة

ملاحظات مواصفات الاختيار والتشغيل

  1. قاعدة اختيار التدفق

     - إذا تجاوز إجمالي استهلاك الهواء للأسطوانات وجزر الصمامات في خط أنابيب واحد 6000 لتر/دقيقة، فيجب تحديد AF800؛ أكثر من 12000 لتر/دقيقة اختر AF900. لا يستطيع AF200/300 الصغير تحمل التدفق العالي، مما يتسبب في انخفاض شديد في الضغط ودفع غير كافٍ للأسطوانة.

  2. الخط الأحمر لاختيار الوعاء

     - يحظر استخدام الطلاء وقطع البيئة الزيتية السائلة والهواء الطلق في الهواء الطلق والمناطق المقاومة للانفجار من استخدام الوعاء الشفاف القياسي للكمبيوتر الشخصي. يجب التبديل إلى الإصدار المعدني M/MG لتجنب مخاطر السلامة الناجمة عن التشقق وتسرب الماء بعد الاصطدام.

  3. القاعدة الإلزامية للدوائر الفراغية

     - خطوط إنتاج إمساك الفراغ تعتمد فقط على تجميع وحدتين AFC (بدون مشحم). لا يمكن توصيل مشحم رذاذ الزيت AL في سلسلة، لمنع فوهات حجب زيت التشحيم للقاذفات الفراغية ZU/ZB.

  4. معيار اتجاه التثبيت

     - سهم تدفق الهواء للداخل/الخارج مطبوع على الجزء العلوي من جسم الصمام، ويتم التثبيت بدقة باتباع اتجاه مدخل هواء السهم؛ يجب أن يكون وعاء الماء متجهًا عموديًا إلى الأسفل لضمان الاستقرار الطبيعي وجمع الماء المكثف.

  5. متطلبات دورة الصيانة

     - وعاء الكمبيوتر: افحص المياه المتراكمة يوميًا؛ يقوم نموذج التصريف التلقائي بفحص تشويش التعويم أسبوعيًا

     - عنصر الفلتر القياسي 5 ميكرومتر: نظف كل 30 يومًا، واستبدله كل 15 يومًا في ظل ظروف الغبار الثقيل

     - عنصر فلتر عالي الدقة 2 ميكرومتر: استبدله كل 15 يومًا

     -- قبل الصيانة: أغلق صمام الإغلاق اليدوي الرئيسي الأمامي HSV، وضغط خط الأنابيب المتبقي قبل إزالة الوعاء وخرطوشة الفلتر

ملخص جملة واحدة

     يعتمد مرشح هواء خط الأنابيب الرئيسي ذو السعة الكبيرة SOLH AF800/AF900 على هيكل فصل مسبق للطرد المركزي مع تدفق عالي للغاية يتراوح من 12000 إلى 20000 لتر/دقيقة، وصرف تعويم تلقائي اختياري ووعاء ماء شفاف/معدني مقاوم للانفجار، يتوافق مع AR/AL800/900 لتشكيل وحدة خدمة هواء كاملة كبيرة التجويف كمعدات فصل الرطوبة والشوائب الأولية للخطوط الرئيسية لضاغط الهواء، وبطارية الليثيوم، والطلاء، وإمدادات الهواء المركزية للأدوات الآلية الثقيلة أنظمة.
