مجموعة من وحدتين هوائيتين من سلسلة AC

مجموعة من وحدتين هوائي FRL من سلسلة AC | فلتر هواء ومنظم AF+AR وحدة معالجة مصدر الهواء المتكاملة

العلامة التجارية: SOLIH من Richge Technology | مجموعة معالجة مصدر الهواء الهوائي الصناعية القياسية

1. نظرة عامة على المنتج

     سلسلة SOLIH AC هيمجموعة قياسية متكاملة لمعالجة مصدر الهواء الهوائي مكونة من وحدتين، يجمع بين فلتر الهواء AF ومنظم الضغط AR في مجموعة وحدات واحدة. إنه يكمل عملية تنقية الهواء المضغوط الاحترافية وتنظيم الضغط المستقر في تركيب واحد، مما يزيل الرطوبة والغبار والشوائب الجسيمية بشكل فعال مع الحفاظ على ضغط عمل النظام الثابت. يتميز بالهيكل المتكامل، والتركيب الموفر للمساحة والصيانة البسيطة، وهو التكوين القياسي الأكثر شيوعًا لمعدات الهواء الأوتوماتيكية، ومناسب تمامًا لتكييف مصدر الهواء الأمامي للضواغط ومشغلات الهواء المختلفة.

2. تحديد موضع المنتج

  مجموعة مكونة من وحدتين للتيار المتردد = ترشيح التركيز البؤري التلقائي للمياه والغبار + تثبيت الضغط وتقليله

     تم تركيبها في الطرف الخلفي من ضواغط الهواء لتنقية مصدر الهواء الأساسي والتحكم الدقيق في الضغط. إنه التجميع القياسي العالمي للأنظمة الهوائية للأتمتة الصناعية، ويستخدم على نطاق واسع في المعدات النظيفة الخالية من الزيت وسيناريوهات تثبيت الدوائر الهوائية العامة.

3. نموذج السلسلة الكاملة ودرجة التدفق

4. المواصفات الفنية الأساسية

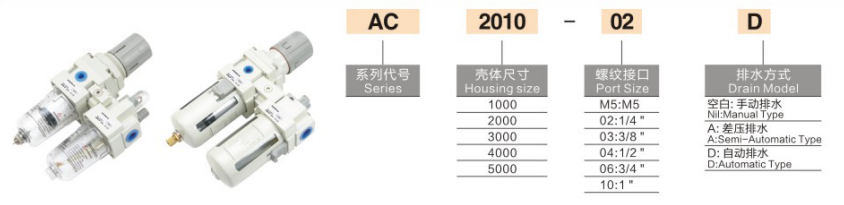

5. قواعد الترميز النموذجي وشرحها

     • ايه سي 2010-02: مجموعة مصدر هواء مكونة من وحدتين، حجم 2000، منفذ Rc1/4، تصريف يدوي قياسي

     • AC4010-04D: مجموعة مصدر هواء مكونة من وحدتين، مقاس 4000، منفذ Rc1/2، نوع تصريف تلقائي

     • AC3010-03G: مجموعة مكونة من وحدتين مع مقياس ضغط عالي الدقة

  تعريف اللاحقة

     • لا لاحقة: الصرف اليدوي (نوع قياسي فعال من حيث التكلفة)

     • -د: التصريف التلقائي (لمعدات التشغيل المستمر لمدة 24 ساعة)

     • -ز: مزود بمقياس ضغط لضبط الضغط البصري

6. الميزات الهيكلية ومزايا المنتج

     • تصميم وحدات متكاملة: يحقق هيكل الفلتر والمنظم المتكامل التركيب والتفكيك من قطعة واحدة، مما يوفر مساحة خط الأنابيب بشكل كبير ويبسط التخطيط في الموقع والصيانة اليومية.

     • فصل فعال للمياه وعمر خدمة طويل: يعمل الفصل الدوامي بالطرد المركزي في المرحلة الأمامية على إزالة رذاذ الماء الكبير والشوائب بكفاءة، مما يقلل من حمل عنصر الفلتر ويطيل عمر الخدمة لعنصر الفلتر الدقيق الذي يبلغ 5 ميكرومتر.

     • خرج ضغط مستقر واستجابة سريعة: يضمن هيكل تنظيم الضغط من النوع الفائض استجابة حساسة للضغط وضغطًا مستقرًا في اتجاه مجرى النهر، مما يتجنب بشكل فعال تقلبات الضغط أثناء تشغيل المعدات.

     • هيكل القفل الذاتي لمكافحة سوء التشغيل: تصميم تنظيم الضغط ذاتي القفل يمنع انحراف الضغط الناتج عن اهتزاز المعدات أو اللمس العرضي، مما يضمن معلمات نظام هوائي مستقرة على المدى الطويل.

     • مراقبة مستوى المياه البصرية: كوب ماء شفاف من البولي كربونات مع غطاء واقي يحقق مراقبة بصرية في الوقت الحقيقي لمستوى الماء، وتجنب تراكم الماء الزائد الذي يؤثر على جودة الترشيح والمكونات النهائية.

     • ترقية وتوسيع مجاني: تدعم الواجهة المعيارية القياسية الربط المباشر مع مستر الزيت AL، مما يؤدي إلى الترقية بسرعة إلى مجموعة FRL كاملة مكونة من ثلاث وحدات للدوائر الهوائية المشحمة.

7. سيناريوهات التطبيق النموذجية

     • أتمتة المعدات الصناعية: المعالجة المسبقة لمصدر الهواء للآلات الآلية والأدوات الآلية والأذرع الآلية وخطوط إنتاج الأتمتة الدقيقة.

     • معدات خطوط أنابيب الصناعة الخفيفة: تنقية مستقرة للأنظمة الهوائية لخطوط الإلكترونيات والتغليف والطباعة والنسيج والتجميع.

     • حماية المكونات الهوائية: الترشيح الأمامي وتثبيت الضغط للأسطوانات والصمامات اللولبية وأدوات الهواء لتقليل معدل التآكل والفشل.

     • معالجة مصدر الهواء المركزي: تنقية الهواء الأولية وتنظيم الضغط لخطوط أنابيب الهواء الرئيسية لورشة المصنع لتحسين الجودة الشاملة لمصدر الهواء.

8. إرشادات الصيانة اليومية

     • الصرف المنتظم: قم بتصريف الماء المتراكم في الكوب بانتظام للتأكد من أن مستوى الماء أقل من خط التحذير ومنع دخول الماء السائل إلى الدائرة السفلية.

     • استبدال عنصر الفلتر في الوقت المناسب: استبدل عنصر الفلتر فورًا في حالة ارتفاع الضغط التفاضلي بشكل ملحوظ؛ استبدال منتظم كل 6-12 شهرًا للحفاظ على أداء الترشيح الأمثل.

     • التثبيت القياسي: قم بالتركيب عموديًا بدقة مع اتباع سهم تدفق الهواء على الجسم لضمان فصل الماء الطبيعي وكفاءة تنظيم الضغط.

9. تعليمات اختيار FRL المكونة من وحدتين وثلاث وحدات

     • وحدتان للتيار المتردد (فلتر + منظم): مناسب لمعدات هوائية خالية من الزيوت ونظيفة، مثل المعدات الدقيقة الإلكترونية وأنظمة التفريغ والأسطوانات الخالية من الزيت.

     • مكيف هواء ثلاثي الوحدات (فلتر + منظم + مشحم): مناسب للأسطوانات الهوائية التقليدية والمحركات الهوائية والمكونات الهوائية المتحركة التي تتطلب تزييت الزيت.

ملخص جملة واحدة

     تدمج المجموعة المكونة من وحدتين من سلسلة SOLIH AC تنقية الهواء عالي الكفاءة وتثبيت الضغط الدقيق، وتتميز بالتركيب المعياري وتنظيم الضغط المضاد للانجراف والمراقبة المرئية لمستوى الماء، كونها الحل القياسي الأكثر فعالية من حيث التكلفة والقابل للتطبيق على نطاق واسع لمعالجة مصدر الهواء للأنظمة الهوائية الآلية الصناعية.
