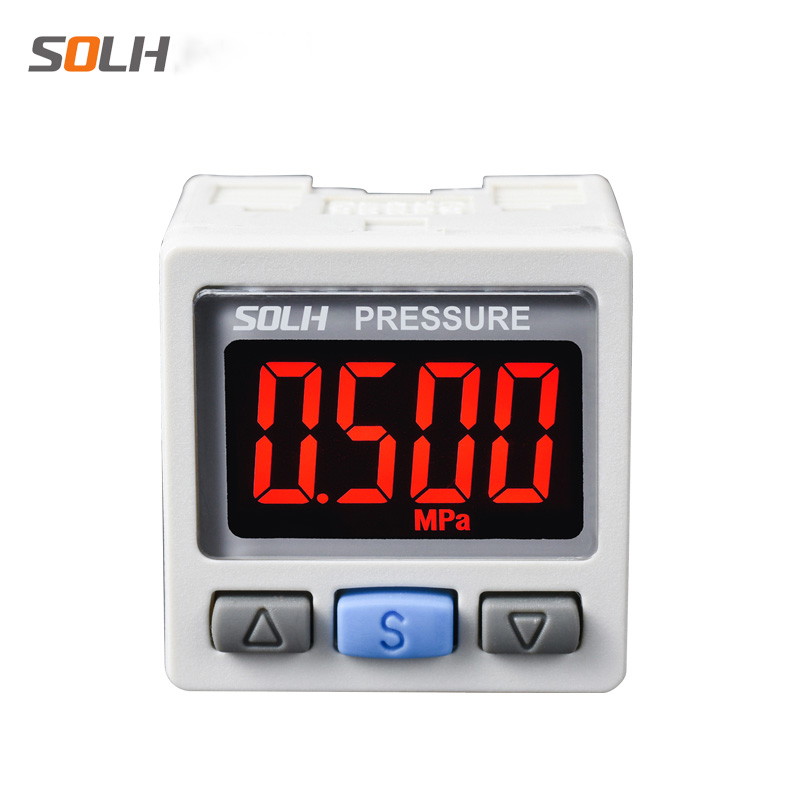

ZSE30A(F) / ISE30A مفتاح الضغط الرقمي ثنائي اللون عالي الدقة

ماركة:SOLH من شركة Richge Technology

تحديد موضع المنتج

     تُستخدم مفاتيح الضغط الرقمية عالية الدقة من سلسلة SOLH ZSE30A(F) / ISE30A لمراقبة الضغط في الوقت الفعلي، وإنذار العتبة، والتحكم في إشارة الحلقة المغلقة لجميع الدوائر الهوائية. متوافق مع الفراغ والضغط المختلط المركب وظروف العمل ذات الضغط الإيجابي القياسي. تشتمل المزايا الأساسية على دقة فائقة ±0.2%FS، وشاشة LCD مزدوجة اللون باللونين الأحمر/الأخضر ووظيفة نسخ معلمات الدفعة بنقرة واحدة، والتي تعمل بمثابة "عين المراقبة البصرية" للأنظمة الهوائية الآلية.

تصنيف السلسلة حسب نطاق قياس الضغط

المواصفات الفنية الأساسية (درجة الدقة العالية)

  1. وحدة العرض: شاشة LCD مكونة من 4 أرقام، مفتاح تلقائي مزدوج اللون (أخضر / أحمر)؛ OUT1 يتوافق مع اللون الأخضر، OUT2 يتوافق مع اللون الأحمر

  2. دقة القياس: ±0.2% FS عند 25 درجة مئوية، دقة تصل إلى 1/1000 بمقياس كامل

  3. خيارات إخراج الإشارة

     - إشارة التبديل: مخرج ترانزستور مجمع مفتوح NPN / PNP ثنائي القناة (OUT1 وOUT2)

     - إشارة تناظرية (اختياري): خرج جهد 1 ~ 5 فولت أو خرج تيار 4 ~ 20 مللي أمبير

  4. مصدر الطاقة: 12 ~ 24 VDC ± 10٪ نطاق جهد واسع

  5. القدرة على تحمل الضغط الزائد

  6. ZSE30A / ZSE30AF: 500 كيلو باسكال

  7. نموذج الضغط الإيجابي ISE30A: 1.5 ميجا باسكال

  8. فئة الحماية: IP40 ضد الغبار

  9. درجة حرارة التشغيل المحيطة: 0 ~ 50 درجة مئوية

  10. الوظيفة الحصرية: نسخ المعلمات بنقرة واحدة، وإعدادات النسخ من وحدة رئيسية واحدة إلى 10 وحدات تابعة كحد أقصى، وتجنب أخطاء إعداد المعلمات بشكل فعال أثناء تصحيح أخطاء المعدات المجمعة

استكمال قاعدة تسمية النموذج

  مثال للنموذج: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: معرف نوع الضغط المتسلسل

     -- 01: مواصفات خيط المنفذ = خيط داخلي M5 (R1/8)

     - N / P: تبديل نوع الترانزستور الناتج

        N = NPN جامع مفتوح؛ P = PNP جامع مفتوح

     - M / C / D: تعريف مجموعة الإخراج

        M = 2 قنوات إخراج التبديل المستقلة فقط

        C = 1 قناة التبديل + 1 ~ 5 فولت إخراج الجهد التناظري

        D = 1 قناة التبديل + 4 ~ 20mA الناتج الحالي التناظرية

منطق شاشة LCD ثنائية اللون

     --إضاءة خلفية خضراء: الضغط الفعلي ضمن نطاق العمل الطبيعي المحدد مسبقًا بواسطة المستخدم

     --إضاءة خلفية حمراء: يتجاوز الضغط حد الإنذار العلوي/السفلي (تحذير الضغط الزائد/الضغط المنخفض)

     - 4 أوضاع عرض قابلة للتعديل: دعم المنطق القياسي (أخضر عادي، أحمر غير طبيعي) أو منطق تبديل الألوان العكسي كما هو مطلوب

سيناريوهات التطبيقات الصناعية النموذجية

  1. دائرة تثبيت اسطوانة الهواء وقطعة العمل

     ضبط عتبة ضغط التثبيت من 0.5 إلى 0.7 ميجا باسكال؛ قم بتشغيل إشارة إنذار حمراء بمجرد انخفاض الضغط إلى ما دون الحد الأدنى لمنع ارتخاء قطعة العمل أثناء المعالجة.

  2. محطة معالجة شفط الفراغ (نموذج ZSE30A المخصص للفراغ)

     ضبط عتبة الامتزاز الموثوقة ≥ -80kPa؛ قم بإخراج إشارة إنذار على الفور في حالة تدهور درجة الفراغ لتجنب سقوط قطعة العمل أثناء النقل.

مقارنة الأداء مع مفاتيح الضغط الميكانيكية العادية

دليل الاختيار خطوة بخطوة

     - فراغ فقط أو فراغ مختلط + ضغط إيجابي صغير → اختر نموذج الضغط المركب العالمي ZSE30AF

     - دائرة هوائية عامة قياسية (مصدر هواء 0.4 ~ 0.7 ميجا باسكال) ← الطراز الأكثر شيوعًا ISE30A-01-N-M

     - يتطلب جمع بيانات الضغط المستمر في الوقت الحقيقي بواسطة PLC → حدد C (جهد 1 ~ 5 فولت) أو D (تيار 4 ~ 20 مللي أمبير) متغير الإخراج التناظري

ملخص جملة واحدة

     يتميز فراغ SOLH ZSE30A ومركب ZSE30AF والمفاتيح الرقمية ذات الضغط الإيجابي ISE30A بـ ± 0.2٪ FS شاشة LCD مزدوجة اللون عالية الدقة ومفتاح NPN / PNP ثنائي القناة + مخرج تناظري اختياري 1 ~ 5V / 4 ~ 20mA مع نسخة معلمة دفعة واحدة بنقرة واحدة، يستخدم على نطاق واسع لضغط التثبيت ومراقبة شفط الفراغ والتنبيه في المعدات الهوائية الآلية.
