ماركة:SOLH من شركة Richge Technology
 |
 |
سلسلة SOLH AN عبارة عن كاتم صوت عادم مخصص لجميع الأنظمة الهوائية. وتشمل وظائفها الأساسية تقليل ضوضاء العادم، وتنقية عادم الهواء، ومنع رذاذ الزيت. يتم تركيبه على نطاق واسع على منافذ عادم صمامات الملف اللولبي، وأسطوانات الهواء وجميع صمامات التحكم في الهواء، وهو ملحق أساسي لحماية البيئة وتقليل الضوضاء للدوائر الهوائية الكاملة.

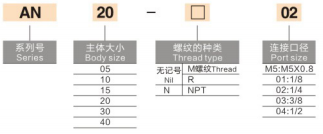

1. الأحجام الصغيرة والمتوسطة (للصمامات والأسطوانات اللولبية القياسية)
|
رمز النموذج |
موضوع الاتصال |
أوصى ماكس تدفق الهواء |
سيناريوهات التطبيق النموذجية |
| AN05-M5 |
م5×0.8 |
.20.2 م³/دقيقة |
صمامات الملف اللولبي المصغرة، وصمامات التحكم التجريبية |
| AN10-01 |
آر سي 1/8" |
.40.4 م³/دقيقة |
صمامات الملف اللولبي القياسية، واسطوانات التجويف الصغيرة |
| AN15-02 |
آر سي 1/4" |
.80.8 م³/دقيقة |
صمامات الملف اللولبي العامة، اسطوانات متوسطة الحجم |
| AN20-03 |
آر سي 3/8" |
.21.2 م³/دقيقة |
صمامات التحكم في التدفق العالي، الأسطوانات المتوسطة والكبيرة |

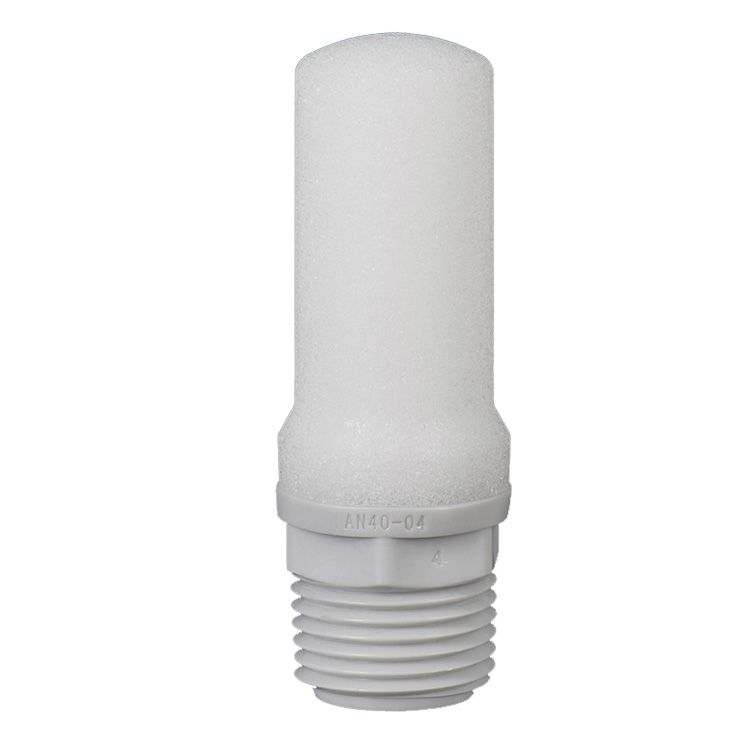

| AN40-04 |
آر سي 1/2" |
.81.8 م³/دقيقة |
أسطوانات كبيرة التجويف، ودوائر عادم ذات تدفق ثقيل |

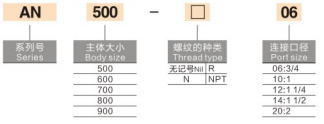

2. أحجام التجويف الكبيرة (للصمامات الكبيرة ومشعبات العادم المركزية)
|
رمز النموذج |
موضوع الاتصال |
أوصى ماكس تدفق الهواء |
سيناريوهات التطبيق النموذجية |
| AN500-06 |
آر سي 3/4" |
.52.5 م³/دقيقة |
أسطوانات كبيرة، وأنابيب رأسية للعادم مركزية |
| AN600-10 |
آر سي 1" |
.04.0 م³/دقيقة |
صمامات التحكم الرئيسية ذات التدفق العالي، عادم ضاغط الهواء |
| AN700-12 |
آر سي 1 1/4" |
.06.0 م³/دقيقة |
خطوط إنتاج هوائية كبيرة متكاملة، عادم صناعي ثقيل |
| AN800-14 |
آر سي 1 1/2" |
.08.0 م³/دقيقة |
معدات الأتمتة الثقيلة ومحطات الضاغط |
| AN900-20 |
آر سي 2" |
.012.0 م³/دقيقة |
وحدات ضواغط هواء كبيرة، خطوط جذع عادم المصنع الرئيسي |
1. الوسط القابل للتطبيق: الهواء المضغوط النظيف (غير مناسب للغاز السام القابل للاشتعال والتآكل)
2. الحد الأقصى لضغط العمل المقدر: 1.0 ميجا باسكال (نماذج الراتنج القياسية)
3. نطاق درجة حرارة التشغيل:
- نوع الراتينج القياسي: -10 ~ +60 درجة مئوية (لا يوجد ثلج داخل القلب)
- نوع المعدن الملبد: مقاومة لدرجات الحرارة العالية حتى 150 درجة مئوية
4. أداء الحد من الضوضاء:
- الصف القياسي: 25 ~ 30 ديسيبل (أ)
- إصدار خاص عالي التوهين: ≥35 ديسيبل (أ)
5. مواد البناء الاختيارية
- نوع الراتنج: غلاف مثبط للهب UL94-V0، قلب مرشح متكلس مسامي (حجم المسام 50 ~ 100 ميكرومتر)

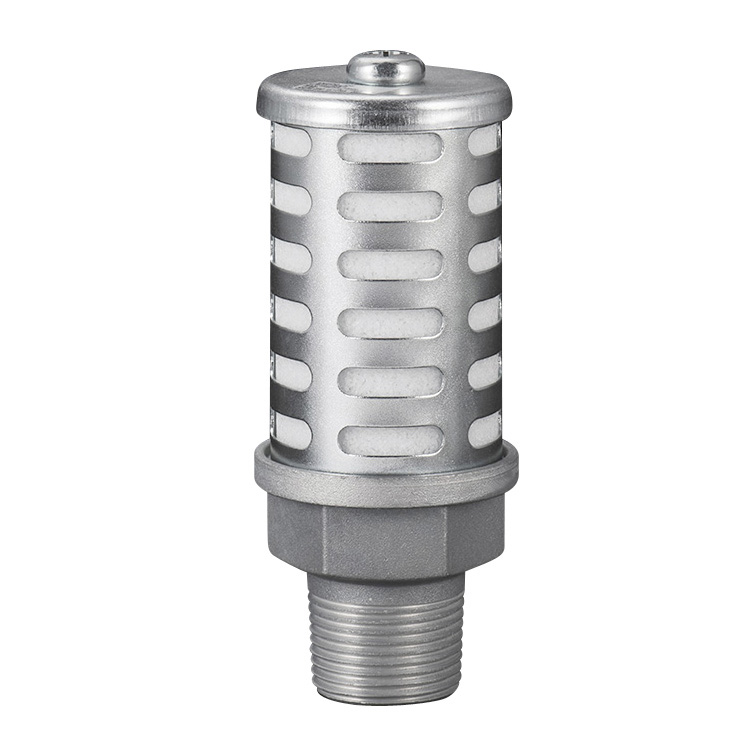

-- نوع المعدن: جسم متكلس من سبائك النحاس، درجة حرارة عالية ومقاومة للتآكل
6. خيارات التوصيل: سن متري M3/M5، سن اللولب الداخلي Rc/PT، سن اللولب NPT، تركيب الدفع للأنابيب φ6~φ12
- يتدفق هواء العادم عالي السرعة إلى جسم كاتم الصوت؛ تعمل الألياف الملبدة المسامية / الألياف متعددة الطبقات على تقسيم تدفق الهواء إلى قنوات صغيرة لتوليد الاحتكاك وامتصاص الصوت، وتخفيف ضوضاء تأثير العادم بشكل فعال.
- تصميم مركب مزدوج الطبقة تم اعتماده في نماذج جزئية: قلب داخلي للتخلص من الضوضاء، ويمنع الغلاف الخارجي رذاذ الزيت مع الحفاظ على ضغط خلفي منخفض للعادم لتجنب فقدان سرعة الأسطوانة.
-- هيكل ميكانيكي سلبي بالكامل، لا يتطلب مصدر طاقة، تقليل الضوضاء بشكل فوري بعد التركيب البسيط.
1. مطابقة واجهة الاتصال: تأكد من مواصفات سن منفذ العادم (M5/Rc1/8 وما إلى ذلك) أو القطر الخارجي للأنابيب البلاستيكية (نوع الدفع φ8/10/12).
2. تطابق سعة تدفق الهواء:
-- السلسلة الصغيرة (AN05/AN10): ≥0.4 م³/الدقيقة
-- السلسلة المتوسطة (AN15/AN20/AN40): 0.8 ~ 1.2 متر مكعب/دقيقة
- سلسلة صناعية كبيرة (AN500~AN900): ≥2.5 متر مكعب/دقيقة
3. مطابقة ظروف بيئة العمل:
- درجة حرارة عالية / عادم سريع متكرر: اختر سلسلة AN110 من المعدن الملبد
- ورشة عمل داخلية رطبة ومتربة: سلسلة ANA1 من الراتنج المختوم
- الأولوية القصوى لتقليل الضوضاء: سلسلة كاتم الصوت عالية التوهين ANB1
1. طريقة التثبيت
-- قم ببرغي مباشرة على منفذ عادم الصمام/الأسطوانة؛ يمكن أن يدور الغلاف الخارجي بحرية لأي تخطيط اتجاهي. يمكن إدخال نوع الدفع بقوة في الأنابيب في خطوة واحدة.
2. قواعد الصيانة
- تنظيف القلب المسدود: انفخ القلب بشكل عكسي بهواء نظيف منخفض الضغط أو اشطفه؛ استبدل كاتم الصوت إذا تعذر إزالة الانسداد الشديد.
- مرجع عمر الخدمة: قلب الراتنج الملبد تقريبًا. 10.000 ساعة عمل؛ قلب معدني متكلس مع عمر خدمة متين طويل للغاية.
نماذج سلسلة AN الكاملة من SOLH، بما في ذلك AN05-M5، وAN10-01، وAN15-02، وANA1-06 قابلة للتبديل بالكامل من حيث الأبعاد مع كاتمات الصوت AN الأصلية من SMC، مع حجم خيط متطابق وقدرة تدفق وتأثير تقليل الضوضاء، وسعر وحدة أكثر تنافسية ومهلة إنتاج أسرع لتحسين تكلفة الشراء الشامل.

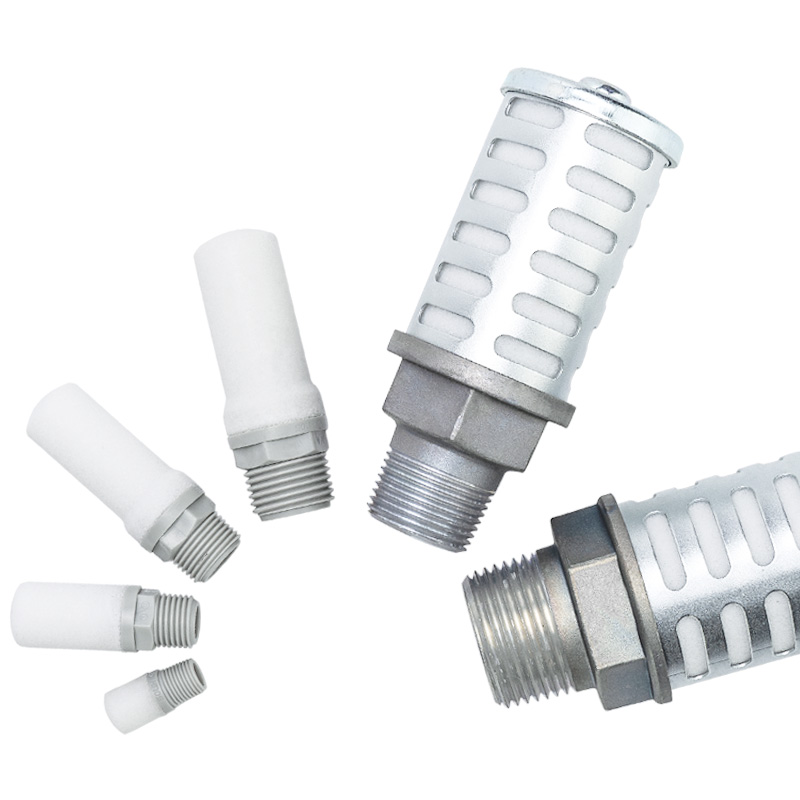

يوفر كاتم صوت العادم الهوائي من سلسلة SOLH AN تشكيلة كاملة من أحجام M5 إلى Rc2 بوصة مع خيارات ملبدة بالراتنج/المعدن، مما يوفر تقليل الضوضاء بنسبة 25 ~ 35 ديسيبل (A) واحتواء رذاذ الزيت، وكاتم الصوت العالمي القياسي لجميع صمامات الملف اللولبي والتحكم في ضوضاء عادم الأسطوانة في الأتمتة الصناعية.
