العلامة التجارية: SOLH من Richge Technology

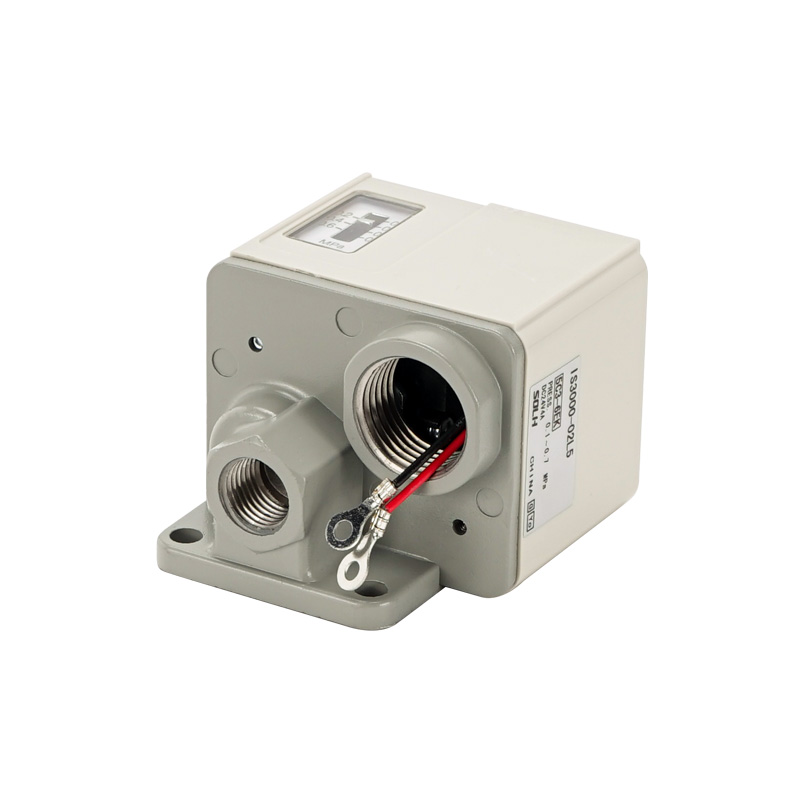

سلسلة SOLH IS3000 عبارة عن مفتاح ضغط صغير ميكانيكي كلاسيكي يعمل بالمكبس. إنه يدفع مفتاح اتصال صغير داخلي عبر ضغط الهواء الذي يعمل على مكبس زنبركي، مما يوفر خرجًا كهربائيًا مباشرًا قويًا. يستخدم بشكل أساسي لحماية دائرة الهواء الزائدة/تحت الضغط والتحكم التلقائي في الزناد، نفس الدرجة والاستبدال المتوافق مثل سلسلة مفاتيح القصب IS10. مثالي لبيئات الاهتزاز الثقيلة حيث تكون المفاتيح الرقمية الإلكترونية غير مستقرة.
1. مبدأ التشغيل
-- الهواء المضغوط يدفع المكبس المحمل بنابض. بمجرد وصول ضغط الهواء إلى الحد المحدد مسبقًا، يقوم المكبس تلقائيًا بتشغيل المفتاح الصغير المدمج لفتح أو إغلاق دائرة الاتصال. عندما ينخفض الضغط إلى ما دون قيمة التباطؤ، يقوم الزنبرك بإعادة ضبط المكبس واستعادة حالة المفتاح الأصلية.
2. المكونات الهيكلية الأساسية
- مقبض تعديل الضغط العلوي: ضبط دوار مباشر لضغط الزناد بدون مصدر طاقة
- مفتاح صغير مدمج 1ab: تحميل AC/DC عالمي، قم بتوصيل أطراف إدخال PLC مباشرة أو قيادة صمامات الملف اللولبي الصغيرة
- نافذة عرض الضغط المتدرج: مقياس MPa مرئي لقراءة الضغط المسبق في الوقت الفعلي
-- غطاء من الألومنيوم المصبوب: حماية من الغبار IP40، مناسب لبيئات ورش العمل العامة في المصنع
|
عنصر المعلمة |
المواصفات القياسية |
| متوسطة قابلة للتطبيق |
الهواء الجاف والنيتروجين وغيرها من الغازات الخاملة غير المسببة للتآكل |
| أقصى ضغط التشغيل |
1.0 ميجا باسكال |
| نطاق الضغط قابل للتعديل |
0.1 ~ 0.7 ميجا باسكال (تغطية كاملة للأنظمة الهوائية القياسية) |
| التباطؤ (الفرقة الميتة) |
≥ 0.05 ميجا باسكال |
| دقة التكرار |
± 0.05 ميجا باسكال |
| تكوين الاتصال |
1ab رمي مزدوج القطب واحد (لا يوجد / NC الأسلاك القابلة للتحويل) |
| تصنيف تحميل الاتصال |
النوع القياسي: AC/DC 100V 1A نوع الحمل الصغير (IS3010): DC 5V 1mA (الأمثل لـ PLC والمرحلات المصغرة) |
| حجم مؤشر ترابط المنفذ |
آر سي 1/4 (IS3000-02)؛ NPT1/4 (IS3000-N02) |
| درجة حرارة التشغيل |
-5 ~ 60 درجة مئوية (لا يتشكل الجليد داخل أنابيب الهواء) |
| فئة الحماية |
مقاومة الغبار IP40 |
| خدمة الحياة |
ما يصل إلى 10 ملايين دورة تبديل ميكانيكية |

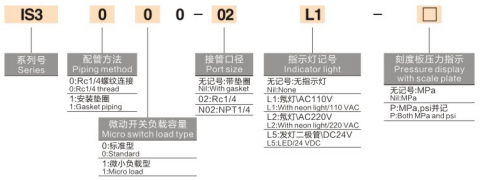

1. مثال النموذج: IS3000-02-P
-- IS3000: سلسلة هيكل ملولبة قياسية أساسية
-- 02: رمز مؤشر ترابط المنفذ = Rc1/4; اللاحقة N02 = NPT1/4 الخيط الأمريكي
-- P: ضوء مؤشر النيون المدمج (فارغ = الطراز القياسي بدون ضوء)
2. النماذج الخاصة المشتقة
-- IS3100: نوع التركيب على سطح الحشية، المتوافق مع وحدات خدمة الهواء المعيارية (سلسلة AFC/AC) للتركيب المتكامل للمجمع
- IS3010: نموذج مخصص صغير منخفض التحميل، مُحسّن لإدخال إشارة DC الصغيرة لوحدات التحكم PLC
1. تصميم ميكانيكي عالي التحمل مقاوم للصدمات والاهتزاز
-- مكبس صلب + بنية اتصال دقيقة، أداء مستقر في ظل الاهتزاز المستمر من الهزازات، المطارق ومعدات الختم، لا يوجد انحراف للإشارة أو تشغيل كاذب.
2. معايرة بسيطة في الموقع بدون طاقة
- مقبض تعديل دوار علوي + نافذة متدرجة مرئية؛ يمكن ضبط عتبة الضغط دون الاتصال بالإنترنت دون تنشيط خزانة التحكم.
3. توافق واسع مع حمل التيار المتردد/التيار المستمر
- تسمح سعة تحميل الاتصال العالية 1A بالقيادة المباشرة لصمامات الملف اللولبي الصغيرة بدون مرحلات وسيطة، أو الاتصال المباشر بنقاط إدخال PLC الرقمية.
4. التباطؤ المنخفض للغاية
- الحد الأقصى للنطاق الميت .050.05MPa، الزناد المتسق وإعادة ضبط الضغط لتجنب التدوير السريع المتكرر للمعدات النهائية.
1. مصدر الهواء الرئيسي حماية الضغط المنخفض
- تم تركيب وحدات تشحيم منظم مرشح الهواء أسفل المصب؛ يطلق إشارة إنذار إذا انخفض ضغط الإمداد إلى أقل من 0.4 ميجا باسكال لحماية هزازات K/GT، ومطارق الطرق BVP/SK والمحركات الهوائية من أضرار الدفع غير الكافية.
2. تأكيد موضع شوط الأسطوانة
- بعد تمديد الأسطوانة بالكامل، يرتفع ضغط الغرفة إلى القيمة المحددة مسبقًا لإرسال إشارة التبديل لتشابك خطوة عملية الإنتاج التالية.
3. التعشيق الآمن لدائرة الهزاز
- شاشات تشغيل ضغط الهواء. يقطع الطاقة عن صمامات العادم السريعة XQ عندما ينخفض الضغط عن الحد الأدنى لمنع احتراق الهزاز الناتج عن التشغيل تحت الضغط.
|
عنصر المقارنة |
IS3000 التبديل الجزئي الميكانيكية |
IS10 مفتاح القصب غير المتصل |
ISE30A التبديل الرقمي الإلكتروني |
| آلية الزناد |
تشغيل الاتصال الجزئي الميكانيكي للمكبس |
أنبوب القصب المغناطيسي الاستشعار عن عدم الاتصال |
مستشعر ضغط إلكتروني عالي الدقة |
| سعة الحمل الكهربائي |
قوي (1A @ 100V AC/DC، محرك الصمام المباشر) |
متوسط (0.5 أمبير @ 100 فولت) |
ضعيف (فقط خرج إشارة PLC منخفض المستوى) |
| طريقة ضبط الضغط |
مقبض دوار علوي + نافذة مقياس (لا حاجة إلى طاقة) |
برغي تعديل جانبي + نافذة صغيرة الحجم |
إعداد معلمة القائمة الرقمية متعددة المفاتيح |
| دقة القياس |
± 0.05 ميجا باسكال |
± 0.05 ميجا باسكال |
±0.2% FS دقة فائقة |
| ظروف العمل المثلى |
اهتزاز شديد، محرك مباشر للمحركات |
خطوط التجميع العامة منخفضة الاهتزاز |
مراقبة الضغط بدقة، التحكم PLC ذو الحلقة المغلقة |
يتميز مفتاح الضغط الهوائي الميكانيكي للمكبس من سلسلة SOLH IS3000 بتباطؤ منخفض، ومقاومة شديدة للاهتزاز وقدرة تحميل عالية للتلامس، مع تركيب ملولب/حشية ومتغيرات PLC ذات تحميل صغير متاحة، وتستخدم على نطاق واسع لحماية سلامة ضغط دائرة الهواء وإشارات التشغيل التلقائية على الهزازات ومحطات تثبيت الأسطوانات ومعدات التشغيل الآلي العامة.
