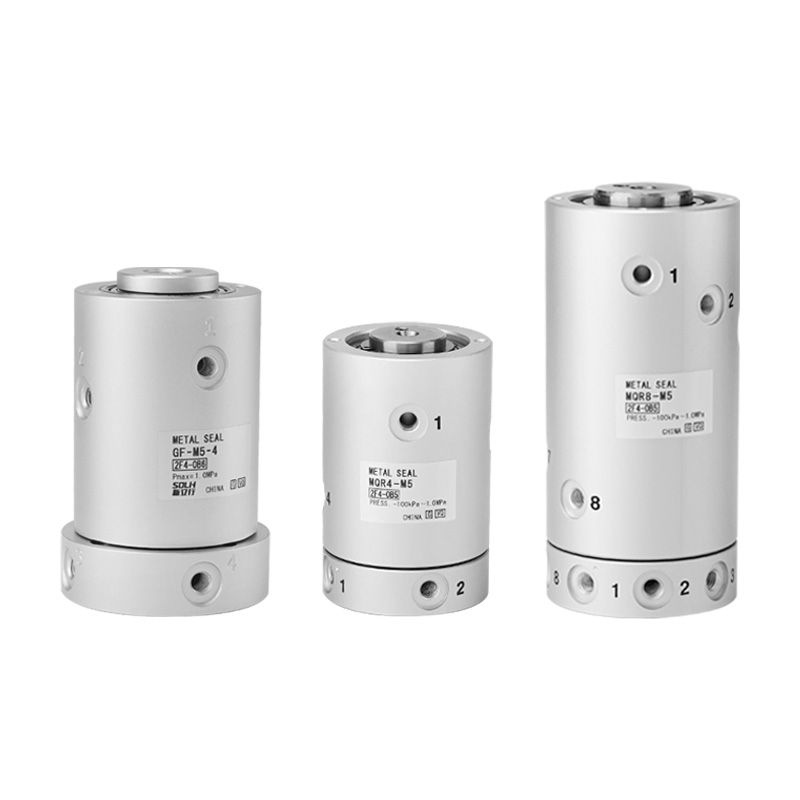

الاتحاد الدوار لختم فجوة عزم الدوران المنخفض من سلسلة MQR (SOLH)

العلامة التجارية: SOLH من Richge Technology

تحديد موضع المنتج

     سلسلة MQR عبارة عن اتحاد دوار متعدد القنوات يستخدم سد الفجوة المعدنية غير المتصلة مع عزم دوران منخفض للغاية. تم تطويره خصيصًا للأجزاء الدوارة المستمرة بما في ذلك مفاصل الروبوت والطاولات الدوارة والأعمدة الدوارة لتوصيل الهواء المضغوط والفراغ. إنه يتجنب تمامًا التواء خط الأنابيب، ويتميز بدوران سلس للغاية وعمر خدمة طويل جدًا للأنظمة الهوائية الدوارة الآلية.

مزايا المنتج الأساسية

     -- عزم دوران منخفض للغاية: فقط 0.003～0.50 نيوتن متر، يجلب حملًا إضافيًا صغيرًا لمحرك السيرفو/القيادة

     -- فجوة معدنية مانعة للتسرب: لا توجد حلقات ختم مطاطية، لا تلتصق أو تشويش؛ بدء التشغيل السلس حتى بعد التخزين الثابت على المدى الطويل

     - دوائر هوائية مستقلة متعددة القنوات: ممرات اختيارية 1/2/4/8/12/16 مع عدم وجود تسرب متقاطع بين كل دائرة

     -- عمر خدمة ممتد للغاية: ما يصل إلى 1 مليار دورة دوران، تصميم لا يحتاج إلى صيانة بالكامل

     -- دوران ثنائي الاتجاه وقدرة عالية السرعة: أقصى سرعة دوران تصل إلى 3000 دورة في الدقيقة، مناسبة لمعدات الفهرسة الدوارة عالية السرعة

     - متوافق مع الفراغ المزدوج والضغط الإيجابي: نطاق ضغط التشغيل -100 كيلو باسكال ~ 1.0 ميجا باسكال، يعمل مع كل من الشفط الفراغي وحلقات إمداد الهواء القياسية

المواصفات الفنية القياسية العالمية

     - السائل المطبق: الهواء المضغوط، الغاز الخامل

     - نطاق ضغط التشغيل: -100 كيلو باسكال ~ 1.0 ميجا باسكال

     - درجة الحرارة المحيطة والمتوسطة: -10 ~ 80 درجة مئوية

     - نوع الختم: هيكل ختم الفجوة المعدنية غير المتصلة

     - هيكل الدعم: دعم توجيه مزدوج المحمل

     - خيط المنفذ: M5×0.8 (خيط داخلي/خارجي اختياري)

     - متطلبات التشحيم: خالية من التشحيم، ولا حاجة إلى تعبئة الزيت العادية

الجدول المرجعي السريع لمعلمة النموذج

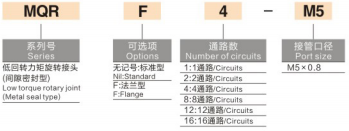

أمثلة على قواعد تسمية النماذج

     - MQR4-M5: 4 ممرات مستقلة، منفذ خيط M5 قياسي

     - MQR8-M5: 8 ممرات مستقلة، منفذ خيط M5 قياسي

     - MQR16-M5: 16 ممرًا مستقلاً، منفذ خيط M5 قياسي

سيناريوهات التطبيق النموذجية

     - إمداد الهواء بالهواء المضغوط لمفاصل ذراع الروبوت الصناعي والأعمدة الدوارة

     - طاولات الفهرسة الدوارة والأسطوانات الدوارة ومعدات التشغيل الآلي للقرص الدوار

     - حلقات إمداد الهواء الدوارة المستمرة على محطات المعالجة الآلية

     - آليات امتصاص الفراغ الدوارة لأكواب الشفط وأدوات التثبيت

     - دوائر هوائية دوارة لآلات التعبئة والتغليف والطباعة والتصنيع الإلكتروني

إرشادات التثبيت الرئيسية

     - قم بإصلاح الهيكل الثابت، وقم بقيادة الجانب الدوار عبر لوحة التوصيل

     - يوصى باستخدام مجموعة أدوات التوصيل المرنة للتخلص من حمل الإزاحة الشعاعية

     -- لا يمكن للاتحاد الدوار أن يتحمل قوة شعاعية أو محورية كبيرة؛ يتم استخدامه فقط للنقل المتوسط

     - يعمل تخطيط المنفذ المرتب حلزونيًا على تبسيط توجيه الأنابيب ويمنع لف خط الأنابيب أثناء الدوران

ملخص جملة واحدة

     يتميز الاتحاد الدوار لختم الفجوة المعدنية متعدد القنوات SOLH MQR بعزم دوران منخفض للغاية، وعمر دورة لا يحتاج إلى صيانة يبلغ 1 مليار دورة، وتوافق مزدوج للضغط الإيجابي للفراغ وممرات هوائية مستقلة اختيارية من 1 إلى 16، ومكون إمداد الهواء المثالي المضاد للالتواء لخط الأنابيب لمفاصل الروبوت وجميع معدات التشغيل الآلي الدوارة عالية السرعة.
