مقياس الضغط الهوائي العام من سلسلة G

العلامة التجارية: SOLH من Richge Technology

تحديد موضع المنتج

     سلسلة SOLH G عبارة عن مقياس ضغط قياسي مخصص للأنظمة الهوائية لقياس ضغط الهواء المضغوط، مقسم إلى النوع الأساسي القياسي ونوع مؤشر الحد مع حلقة تحذير ملونة. يتراوح القطر الخارجي للقرص φ15 ~ φ63، ويغطي مدى الضغط 0.2~1.5MPa بدقة قياسية ±3% F.S. يتوفر هيكلان للتركيب: طراز G للسن الخلفي لتركيب اللوحة وطراز GA للسن الجانبي للتركيب المباشر لخط الأنابيب.

حجم السلسلة ومواصفات الأبعاد (القطر الخارجي × خيط التوصيل)

     - G15: φ15، M5 لولبة داخلية / R1/8؛ مصغرة للغاية، متطابقة مع صمامات هوائية صغيرة

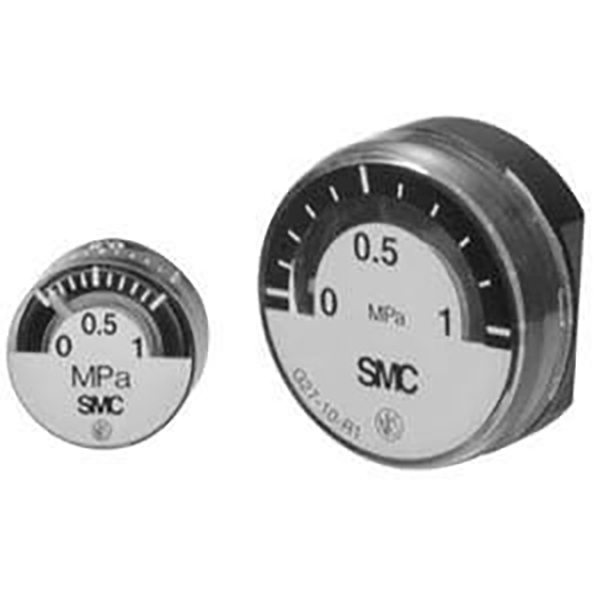

     - G27: φ26، R1/16 / R1/8؛ جسم نحيف مدمج لمساحة تركيب ضيقة ومحدودة

     - G36 / GA36: φ37.5، R1/8؛ النموذج السائد للأغراض العامة

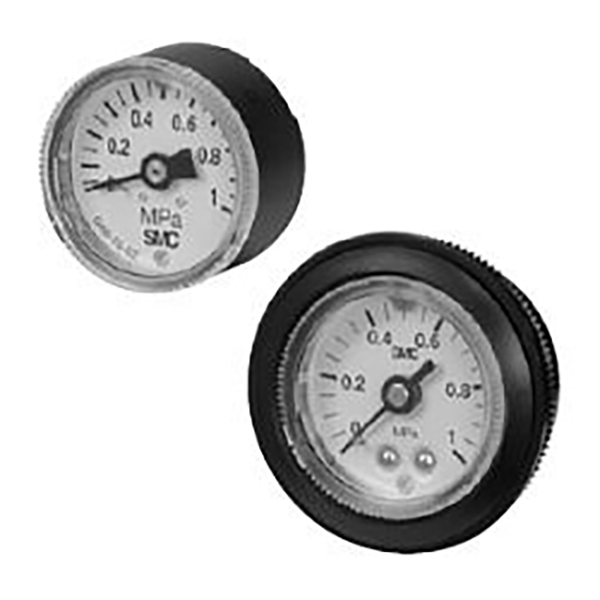

     - G46 / GA46: φ42.5، R1/8 / R1/4؛ الأكثر استخدامًا، حلقة مؤشر الحد الاختيارية

     - G53-L: φ51، R1/8 / R1/4؛ قرص متوسط ​​كبير مع حلقة تحذير للحد من اللون الأحمر والأخضر

     - G63-L: φ63.4، R1/8 / R1/4؛ قرص كبير جدًا، قراءة واضحة من مسافة طويلة

قاعدة تسمية النموذج والأمثلة

 1. تنسيق التسمية

     -- G / GA + رمز الحجم + اللاحقة الاختيارية L + رمز نطاق الضغط + رمز الخيط

     -اللاحقة L = مزودة بحلقة مؤشر الحد الأحمر والأخضر

  2. أمثلة نموذجية

     --G46-10-02:

         G46 = φ42.5 موديل الخيط الخلفي | 10 = نطاق 1.0 ميجا باسكال | 02 = خيط R1/4

     -- GA36-10-01:

        GA36 = φ37.5 نموذج الخيط الجانبي | 10 = نطاق 1.0 ميجا باسكال | 01 = خيط R1/8

     --G36-L-10-01

        مع حلقة تحذير الحد الأحمر والأخضر L، الخيط الخلفي φ37.5، 1.0MPa، R1/8

  3. تعريف الكود

     --رمز نطاق الضغط:

         2 = 0~0.2MPa

         4 = 0 ~ 0.4 ميجا باسكال

        10 = 0~1.0MPa

        15 = 0 ~ 1.5 ميجاباسكال

    -- رمز الموضوع

        01 = ر1/8

        02 = ر1/4

        ر1 = ر1/16

        M5 = M5×0.8 خيط داخلي متري3.

المعلمات التقنية الأساسية العالمية

  1. وسط قابل للقياس: الهواء المضغوط؛ إصدارات الأجزاء المبللة الخالية من الزيوت والنحاس اختيارية للعملية النظيفة

  2. نطاقات الضغط القياسية: 0 ~ 0.2 / 0 ~ 0.4 / 0 ~ 1.0 / 0 ~ 1.5MPa

  3. درجة الدقة: قياسي ±3% FS؛ ميني G15 وG27 ±5% FS.

  4. تكوين المواد:

     - السكن: سبائك الزنك / الألومنيوم المصبوب المطلي بالنيكل

     -- غطاء النافذة: بولي كربونات مقاوم للصدمات

     -- تركيب التوصيل: نحاس؛ يتوفر بديل خالٍ من النحاس

  5. درجة حرارة التشغيل: -5 ~ +60 درجة مئوية (متوسطة بدون تثليج)

  6. تصنيف التركيب

     -- النوع G: خيط خلفي، مصمم لتركيب اللوحة المدمجة

     - نوع GA: خيط جانبي، تركيب خط أنابيب مباشر

الطراز L مع حلقة مؤشر الحد

     --الحلقة الحمراء: الحد العلوي/عتبة إنذار الضغط العالي

     - الحلقة الخضراء: فاصل ضغط العمل الآمن العادي

     - المؤشر الأبيض: قيمة ضغط الهواء الديناميكي في الوقت الحقيقي

     - الميزة الأساسية: الحكم البصري البديهي على الحالة دون قراءة دقيقة للمقياس، وهو مثالي لخطوط التجميع وخزائن المراقبة المركزية متعددة النقاط

دليل الاختيار خطوة بخطوة

  1. مساحة محدودة ومصغرة وضيقة: حدد G15 / G27 (φ15 / φ26)

  2. الدوائر الهوائية القياسية العادية: G36 / G46 (φ37.5 / φ42.5)

  3. يلزم تحذير الضغط البصري: G36-L / G46-L مع حلقة حد اللون

  4. طلب ​​القراءة عن بعد لمسافات طويلة: قرص كبير G53-L / G63-L (φ51 / φ63)

  5. تمييز وضع التثبيت

     - تركيب خط الأنابيب المباشر → سلسلة الخيوط الجانبية GA

     - تركيب مضمن للوحة التحكم في المعدات → سلسلة الخيط الخلفي G

مرجع سريع للنموذج القياسي الشهير

     -- G27-10-R1: قرص φ26، نطاق 1.0 ميجا باسكال، خيط R1/16

     -- G36-10-01: φ37.5 سن خلفي، 1.0 ميجا باسكال، R1/8

     -- G46-10-02: φ42.5 سن خلفي، 1.0 ميجا باسكال، R1/4

     -- G46-L-10-02: φ42.5 خيط خلفي، حلقة حد حمراء-خضراء، 1.0 ميجا باسكال، R1/4

ملخص جملة واحدة

     يغطي مقياس الضغط الهوائي من سلسلة SOLH G أحجام قرص كاملة φ15~φ63 مع خيط خلفي/جانبي ونمطين للتركيب، وحلقة تحذير اختيارية لحد اللون من النوع L، ونطاقات ضغط كاملة 0.2~1.5MPa وإصدارات نظيفة خالية من النحاس، وملحق مراقبة ضغط الهواء القياسي لجميع الدوائر الهوائية للأتمتة الصناعية.
