سلسلة مكونات تعمل بالهواء المضغوط

مفصل SOLH Y من النوع المزدوج للأذن لنهاية قضيب الأسطوانة الهوائية، موصل شوكة قياسي قابل للتبديل مع أجزاء SMC/AirTAC. لولبة داخلية M10×1.25-M27×2 مطابقة للتجويف 32-125 مم، فتحة الدبوس φ10-27 مم، ±5 درجة تأرجح مستوى واحد. الصلب الكربوني الأسود/المجلفن أو الفولاذ المقاوم للصدأ. مثالية لعروات حمل الأذن الواحدة مع تحمل حمل عالي في آليات السحب والسحب المفصلية.

SOLH F نوع المفصل العائم لنهاية قضيب الأسطوانة الهوائية، موصل تعويض رأس الكرة المرن. يمتص عدم المحاذاة المحورية/القطرية (المحوري ±1.5 مم، الزاوي ±2°~±5°)، ويزيل القوة الجانبية ويحمي أختام الأسطوانة. الخيوط M6×1.0-M20×1.5 مطابقة للتجويف 16-100 مم، الألومنيوم المؤكسد أو 304 غير القابل للصدأ. قابلة للتبديل مع سلسلة AirTAC F، SMC JAF/JAHF. مثالية لتركيب الضغط وخطوط التجميع ونقل السكتة الدماغية الطويلة.

SOLH U نوع محمل نهاية قضيب عين السمكة لنهاية قضيب الأسطوانة الهوائية، مفصل مفصلي عالمي 360 درجة مع تأرجح ±13°~±15°. يعوض ما يصل إلى 2 مم من الانحراف المحوري، ويزيل القوة الجانبية ويحمي أختام الأسطوانة. خيوط M6×1.0-M27×2 مطابقة للتجويف 16-125 مم، تحمل الفولاذ / النحاس ذاتي التشحيم / 304 خيارات غير قابلة للصدأ. AirTAC FU-U وSMC PHS قابلان للتبديل. مثالية لآليات التحميل عالية السرعة وغريبة الأطوار ومتعددة الزوايا.

قارنة التوصيل السريع الهوائية ذاتية القفل من النوع SOLH C، تصميم ذاتي القفل على شكل كرة فولاذية للتشغيل بيد واحدة. ختم NBR، ضغط العمل 0-1.0MPa. خيارات من الفولاذ المطلي بالنيكل / البلاستيك. سلسلة PP10~PP40، PF/PH/SP/SM لأنبوب PU بقطر Φ4×6~Φ8×12 وخيوط G1/4، G3/8، G1/2. العلامة التجارية المشتركة قابلة للتبديل مع SMC وAirTAC. تستخدم على نطاق واسع لضواغط الهواء وأدوات الهواء وخطوط الهواء الهوائية لمولد الفراغ.

SOLH KQ2H دفع مستقيم بلمسة واحدة، بديل مباشر لـ SMC KQ2H. جسم POM، خيط نحاسي مطلي بالنيكل، ختم NBR. يعمل مع الهواء المضغوط حتى 1.0 ميجا باسكال والفراغ حتى -95 كيلو باسكال. يغطي أنابيب PU/PA Φ2-Φ16، وخيوط مستدقة M & R مترية، وقطر متساوي وتكوينات مخفضة. مثالية لمولدات التفريغ، والأسطوانات الصغيرة، والأنابيب الهوائية الأوتوماتيكية المحصورة.

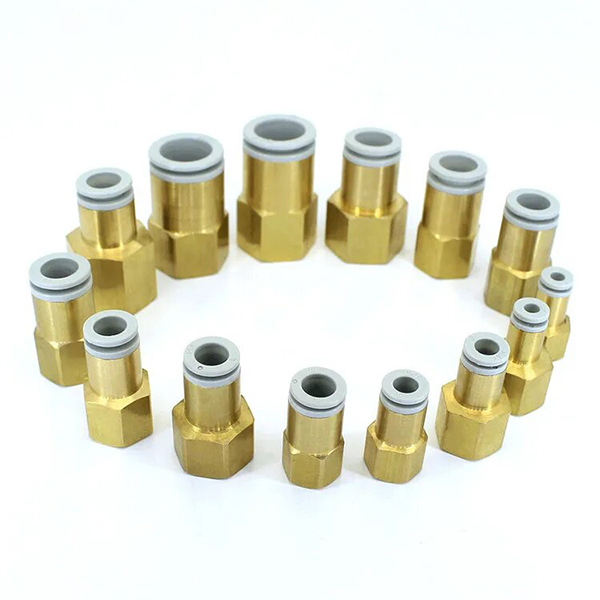

SOLH KQ2F تركيب بلمسة واحدة، بديل مباشر لـ SMC KQ2F. جسم من النحاس المطلي بالنيكل، وختم NBR، يعمل على تفريغ الهواء المضغوط (-0.1MPa) حتى 1.0MPa. طرف واحد لأنبوب PU/PA/FEP/PFA، خيط أنثوي ذو طرف واحد M5/Rc1/8~Rc1/2. تصميم مدمج قابل للدوران لأنابيب المساحة الضيقة، يستخدم على نطاق واسع في صمامات الملف اللولبي والأسطوانات ودوائر التفريغ الأوتوماتيكية.

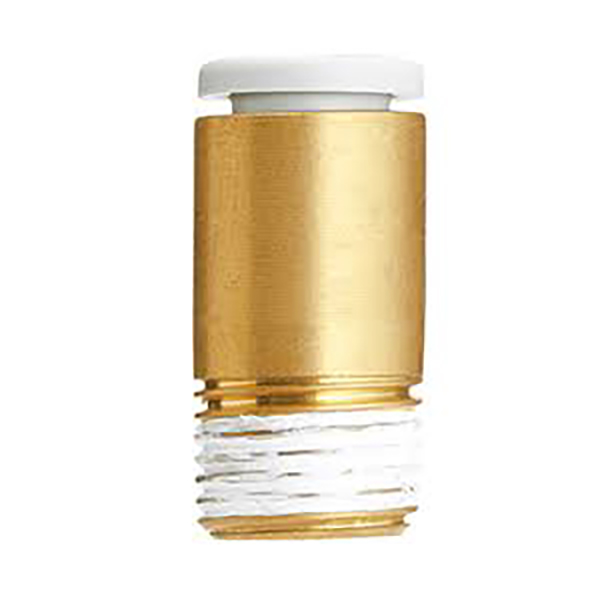

SOLH KQ2S بلمسة واحدة للتركيب، واستبدال SMC KQ2S المباشر. جسم من النحاس المطلي بالنيكل، وختم NBR، يعمل على تفريغ الهواء المضغوط (-0.1MPa) حتى 1.0MPa. طرف واحد لأنبوب PU/PA، طرف خيط ذكر مع مقبس سداسي داخلي مجوف، يتيح شد مفتاح الربط السداسي في مساحة ضيقة. رائعة للاستخدام في جزر الصمامات المدمجة والأسلاك الهوائية عالية الكثافة وأنظمة امتصاص الفراغ.

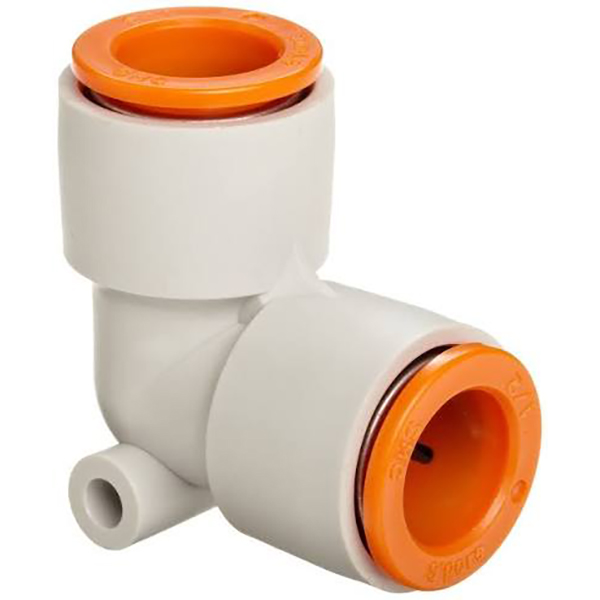

SOLH KQ2L دفع الكوع بلمسة واحدة 90 درجة، بديل مباشر لـ SMC KQ2L. جسم POM، ختم NBR، يدعم الهواء المضغوط 0 ~ 1.0MPa والفراغ حتى 95kPa. أنماط متعددة: خيط ذكر، كوع متساوي القطر، كوع جذعي وكوع جذعي مخفض لأنبوب PU/PA. مثالية للأنابيب بزاوية 90 درجة لتوفير المساحة على مولدات التفريغ وصمامات الملف اللولبي وآلات التشغيل الآلي.

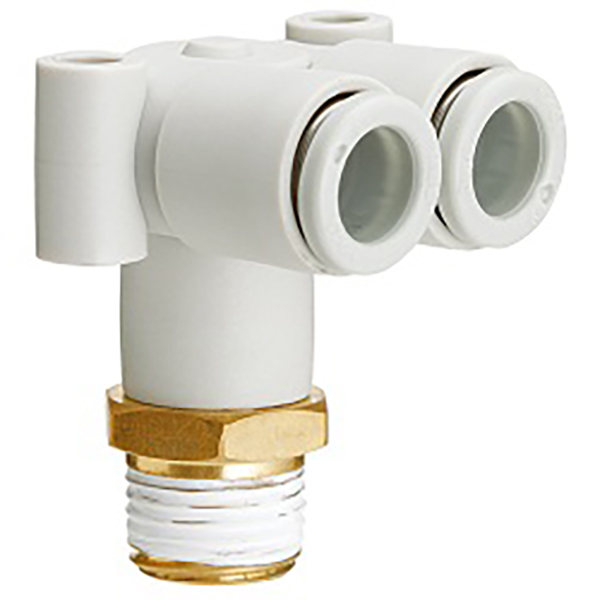

SOLH KQ2LU تركيب مزدوج الكوع من النوع 1 إلى 2، قابل للتبديل مع SMC KQ2LU. تصميم بمدخل واحد ومخرجين بزاوية 90 درجة لتدفق الهواء المتوازن. جسم POM، وخيط نحاسي مطلي بالنيكل وختم NBR، يعمل للهواء المضغوط بجهد 0 ~ 1.0 ميجا باسكال وفراغ -95 كيلو باسكال. خيوط متعددة وخيارات ذات قطر متساوي لأنابيب PU/PA، تستخدم على نطاق واسع في المستجيب النهائي الآلي وتفرع كوب الشفط الفراغي.
