تركيبات الدفع الدوارة من سلسلة KS / KX

تركيبات الدفع الدوارة من سلسلة SOLH كانساس / ككس

العلامة التجارية: SOLH من Richge Technology | اتحاد دوار هوائي دوار 360 درجة

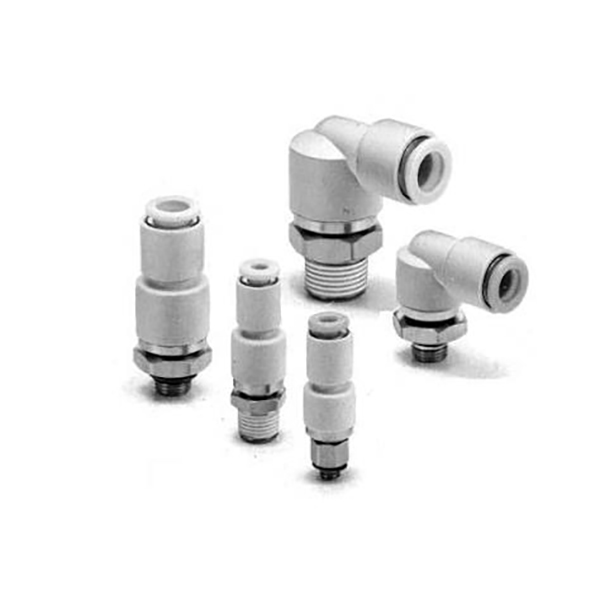

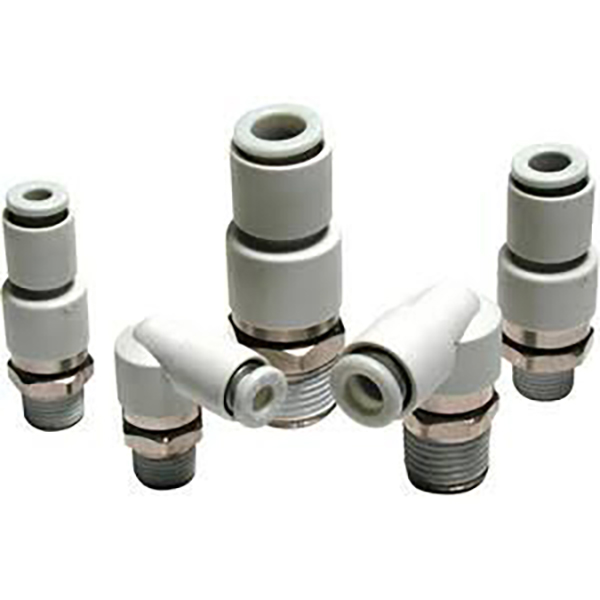

1. نظرة عامة على المنتج

  سلسلة KS / KX عبارة عن تركيبات دفع دوارة دوارة مصممة للدوران المستمر بزاوية 360 درجة والتطبيقات المتأرجحة مثل المناورات الآلية والطاولات الدوارة ونهايات الأسطوانات المتأرجحة. تمنع أنابيب الهواء من التشابك أو الالتواء أو التمزق أثناء الحركة.

     • كانساس = نوع الدوران القياسي (محمل كروي واحد)

     • ككس = نوع دوار عالي السرعة (محامل كروية مزدوجة)

2. الفرق الأساسي: KS vs ككس

     • كانساس النوع القياسي: محمل كروي واحد، عزم دوران منخفض. السرعة القصوى: 500 دورة في الدقيقة (φ4/φ6)، 400 دورة في الدقيقة (φ8)، 300 دورة في الدقيقة (φ10)، 250 دورة في الدقيقة (φ12). مناسبة للتذبذب ذو السرعة المتوسطة والمنخفضة والدوران المتقطع.

     • نوع KX عالي السرعة: محامل كروية مزدوجة، عزم دوران منخفض للغاية، دوران أكثر سلاسة. السرعة القصوى: 1500 دورة في الدقيقة (φ4/φ6)، 1200 دورة في الدقيقة (φ8)، 1000 دورة في الدقيقة (φ10/φ12). مناسبة للدوران المستمر عالي السرعة والتذبذب المتكرر.

3. الميزات الأساسية

     • ✅ دوران حر 360 درجة: مجموعة المحمل المدمجة تمنع عقد الأنابيب والالتواء عند الأطراف الدوارة.

     • ✅ عزم دوران منخفض: فقط 0.006～0.022 نيوتن متر عند 0.5 ميجا باسكال، الحد الأدنى من الحمل الإضافي على محاور الحركة.

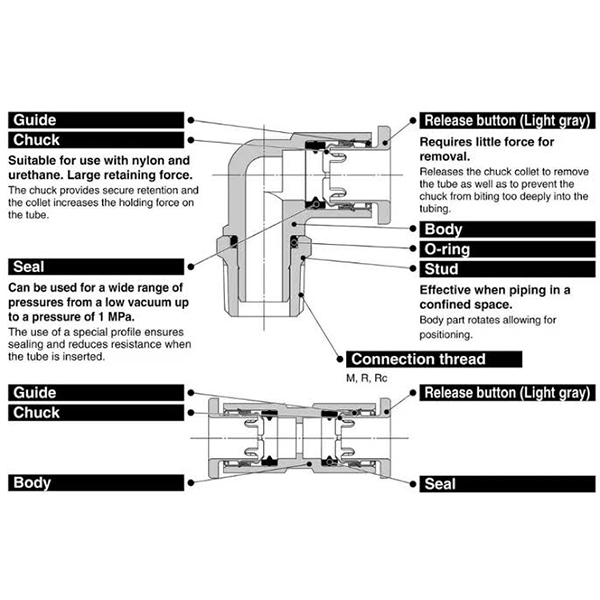

     • ✅ هيكل داخلي مضاد للدوران: يمنع الأنابيب من الدوران مع التركيب ويطيل عمر خدمة الأنبوب.

     • ✅ هيكل خالٍ من النحاس: طلاء نيكل غير كهربائي، يمكن استخدامه في البيئات المقيدة بالنحاس (أشباه الموصلات، وتجهيز الأغذية، والطبية).

     • ✅ اضغط للاتصال: متوافق مع أنابيب φ4/φ6/φ8/φ10/φ12 PU والنايلون والنايلون الناعم. قفل تلقائي عند الإدخال، اضغط على الطوق من أجل التحرير السريع.

     • ✅ متوافق مع الفراغ: .

     • ✅ مادة مانعة للتسرب مطلية مسبقًا (لاحقة S): الخيار القياسي؛ لا يلزم وجود شريط PTFE أثناء التثبيت.

4. تسمية النماذج والأمثلة

  سلسلة كانساس القياسية

     • كانساسH06-02S: أنبوب مستقيم (H)، أنبوب φ6، خيط R1/4، مادة مانعة للتسرب مطبقة مسبقًا (S)

     • كانساسL08-01S: الكوع (L)، أنبوب φ8، خيط R1/8، مادة مانعة للتسرب مطبقة مسبقًا (S)

  سلسلة KX عالية السرعة

     • ككسH04-M5: أنبوب مستقيم (H)، أنبوب φ4، خيط متري M5×0.8

     • ككسL10-03S: الكوع (L)، أنبوب φ10، خيط R3/8، مانع التسرب المطبق مسبقًا (S)

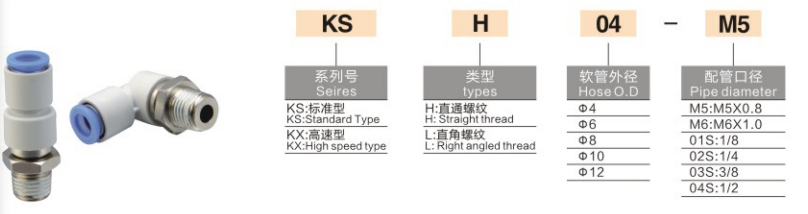

  قاعدة التسمية

5. المواصفات الفنية

المعلمات المشتركة

عزم الدوران @ 0.5 ميجا باسكال (نيوتن · متر)

أقصى سرعة الدوران (دورة في الدقيقة)

6. سيناريوهات التطبيق

     1. معصم / مفصل الروبوت: يمنع تشابك الأنابيب مع المؤثرات الطرفية للروبوت الدوارة.

     2. طاولات مؤشر دوارة: إمداد هواء مستمر بزاوية 360 درجة للأقراص الدوارة عالية السرعة.

     3. نهايات الأسطوانة المتأرجحة: آليات الهز والقلب لتحرير الضغط الملتوي على خطوط الهواء.

     4. الأتمتة العامة: وحدات هوائية ذات تذبذب متكرر ودوران متقطع.

7. KS / KX مقابل تركيبات الدفع العادية KQ

8. دليل الاختيار

     • تذبذب منخفض السرعة (≥500 دورة في الدقيقة) →كانساس، أداء أفضل من حيث التكلفة

     • دوران مستمر عالي السرعة (> 500 دورة في الدقيقة) →ككسمحمل مزدوج لعمر خدمة أطول

     • البيئات الخالية من النحاس والحساسة للفراغ → تفضل كانساس / ككس
