العلامة التجارية: SOLH من Richge Technology | تركيبات KQ2T Tee & Cross الهوائية بلمسة واحدة
 |
 |
 |
 |
 |
 |
 |
 |
تنتمي سلسلة KQ2T إلى عائلة SOLH الكاملة KQ2 التي تعمل بالهواء المضغوط بلمسة واحدة، وتتميز بتصميم سريع التوصيل والتشغيل بدون أدوات لتفرع خطوط أنابيب الهواء ثلاثية ورباعية الاتجاهات. يغطي خط الإنتاج هذا التركيبات من النوع T والتركيبات رباعية الاتجاه من النوع المتقاطع، بما في ذلك إصدارات ذات قطر متساوٍ ومخفض وخيوط ذكرية (إمبراطورية/مترية) لتلبية متطلبات تحويل الدوائر الهوائية المتنوعة وتوصيل خطوط الأنابيب.
تصنيف النموذج الفرعي:
KQ2T: تركيب تي شيرت ثلاثي المنافذ من النوع T (قطر متساوي / تقليل / نوع خيط خارجي)
KQ2TW: تركيب متقاطع في 4 اتجاهات (قطر متساوي لجميع المنافذ)
KQ2TX: تركيب متقاطع في 4 اتجاهات (مواصفات التخفيض الأولى)
KQ2TY: تركيب متقاطع في 4 اتجاهات (مواصفات التخفيض الثانية)
المواد الأساسية والأداء: جسم بلاستيكي PBT عالي القوة، مخالب الاحتفاظ بالفولاذ المقاوم للصدأ، حلقات إغلاق مطاطية من النتريل NBR. متوافقة تمامًا مع أنابيب الهواء المصنوعة من النايلون PU وPA، وهي مناسبة لكل من الضغط السلبي الفراغي والدوائر الهوائية ذات الضغط الإيجابي للهواء المضغوط، وتستخدم على نطاق واسع في المعدات الآلية وأنظمة توزيع الهواء الآلية.

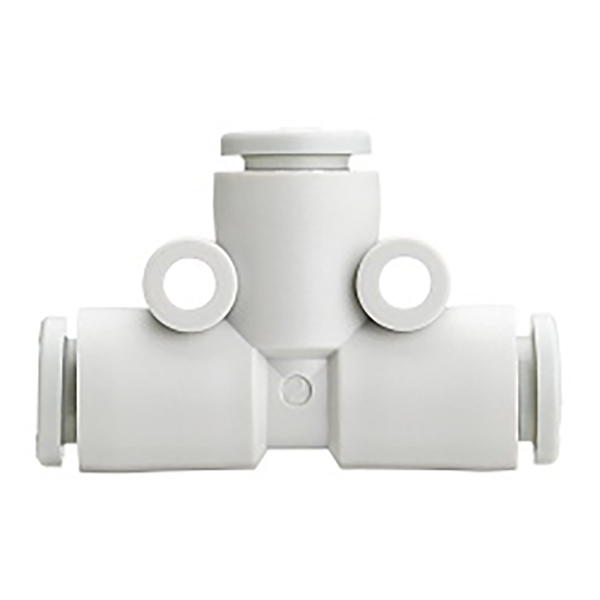

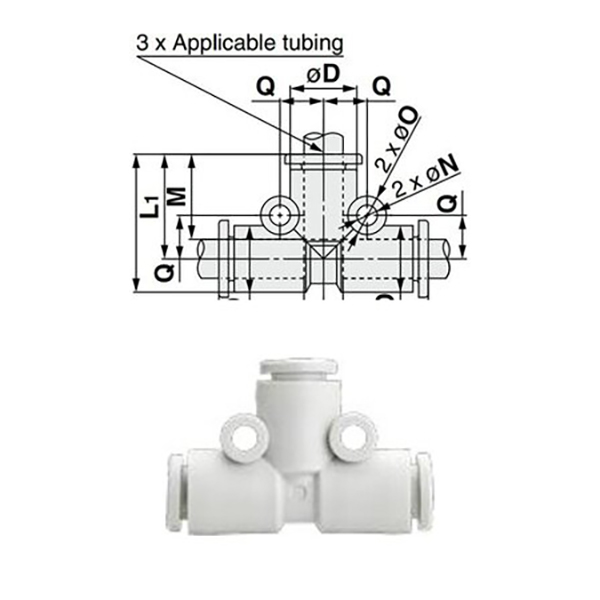

2.1 تي شيرت متساوي القطر (KQ2T□□-00، بدون خيوط ثلاثية الاتجاهات بنفس الحجم)
ثلاثة منافذ تعتمد قطر الأنبوب المتطابق، بدون تصميم ملولب، مخصصة لتحويل الهواء المتساوي لخطوط الأنابيب الهوائية ذات المواصفات نفسها.
|
نموذج |
القطر الخارجي للأنبوب ΦD (مم) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

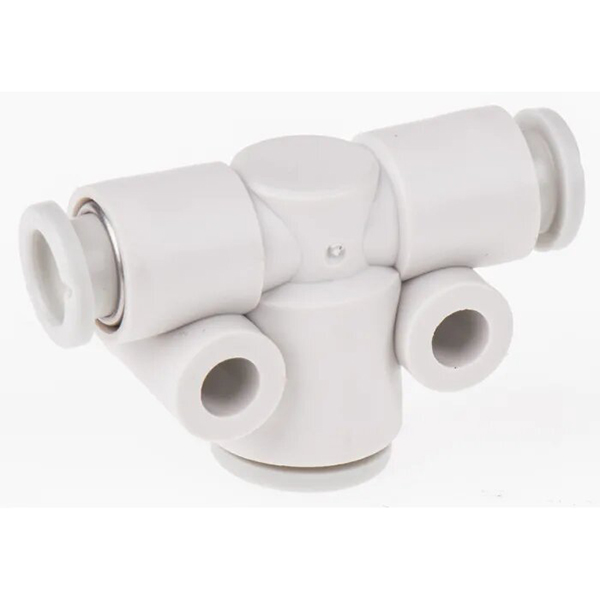

2.2 نقطة الإنطلاق المخفضة (KQ2T①-②، تحويل خط الأنابيب ثنائي الحجم)
يعتمد كلا المنفذين الجانبيين ① القطر، ويعتمد المنفذ العلوي الأوسط ② القطر، المستخدم لتحويل خطوط الأنابيب وتوزيع التدفق للأنابيب الهوائية ذات العيارات المختلفة.
|
نموذج |
المنفذ الجانبي ΦD ① (مم) |
المنفذ الأوسط ΦD ② (مم) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

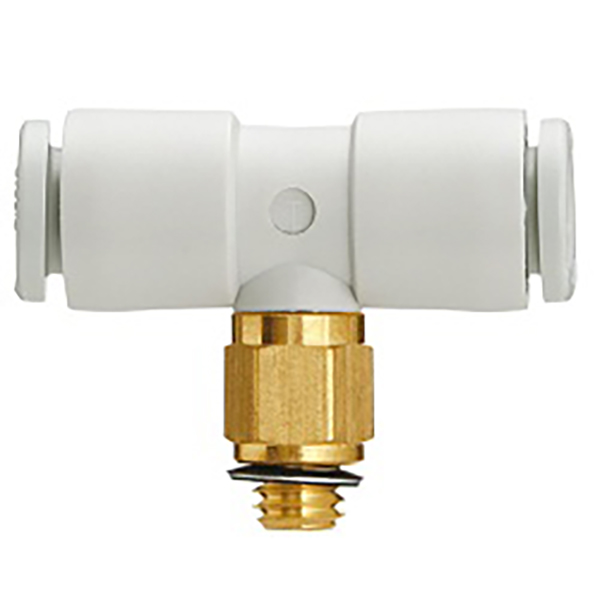

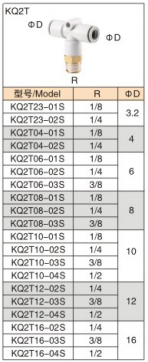

2.3 تي شيرت ذكر مستدق إمبيريال آر
كلا المنفذين الجانبيين لإدخال الأنبوب، والمنفذ الأوسط مع خيط ذكر مستدق إمبراطوري R للتوصيل الملولب مع الصمامات الهوائية والأسطوانات والمكونات الأخرى.
|
نموذج |
R موضوع المواصفات |
القطر الخارجي للأنبوب ΦD (مم) |
|
KQ2T23-01S |
ر1/8 |
3.2 |
|
KQ2T23-02S |
ر1/4 |
3.2 |
|
KQ2T04-01S |
ر1/8 |
4 |
|
KQ2T04-02S |
ر1/4 |
4 |
|
KQ2T06-01S |
ر1/8 |
6 |
|
KQ2T06-02S |
ر1/4 |
6 |
|
KQ2T06-03S |
ر3/8 |
6 |
|
KQ2T08-01S |
ر1/8 |
8 |
|
KQ2T08-02S |
ر1/4 |
8 |
|
KQ2T08-03S |
ر3/8 |
8 |
|
KQ2T10-01S |
ر1/8 |
10 |
|
KQ2T10-02S |
ر1/4 |
10 |
|
KQ2T10-03S |
ر3/8 |
10 |
|
KQ2T10-04S |
ر1/2 |
10 |
|
KQ2T12-02S |
ر1/4 |
12 |
|
KQ2T12-03S |
ر3/8 |
12 |
|
KQ2T12-04S |
ر1/2 |
12 |
|
KQ2T16-02S |
ر1/4 |
16 |
|
KQ2T16-03S |
ر3/8 |
16 |
|
KQ2T16-04S |
ر1/2 |
16 |
2.4 متري غرامة الموضوع المحملة الذكور
كلا المنفذين الجانبيين لإدخال الأنبوب، والمنفذ الأوسط بخيط ذكر دقيق متري، مناسب للمكونات الهوائية المصغرة وأنابيب معدات التشغيل الآلي الدقيقة.
|
نموذج |
المواصفات الموضوع متري |
القطر الخارجي للأنبوب ΦD (مم) |
|
KQ2T02-M3G |
م3×0.5 |
2 |
|
KQ2T02-M5 |
م5×0.8 |
2 |
|
KQ2T23-M3G |
م3×0.5 |
3.2 |
|
KQ2T23-M5 |
م5×0.8 |
3.2 |
|
KQ2T04-M3G |
م3×0.5 |
4 |
|
KQ2T04-M5 |
م5×0.8 |
4 |
|
KQ2T04-M6 |
م6×1.0 |
4 |
|
KQ2T06-M5 |
م5×0.8 |
6 |
|
KQ2T06-M6 |
م6×1.0 |
6 |

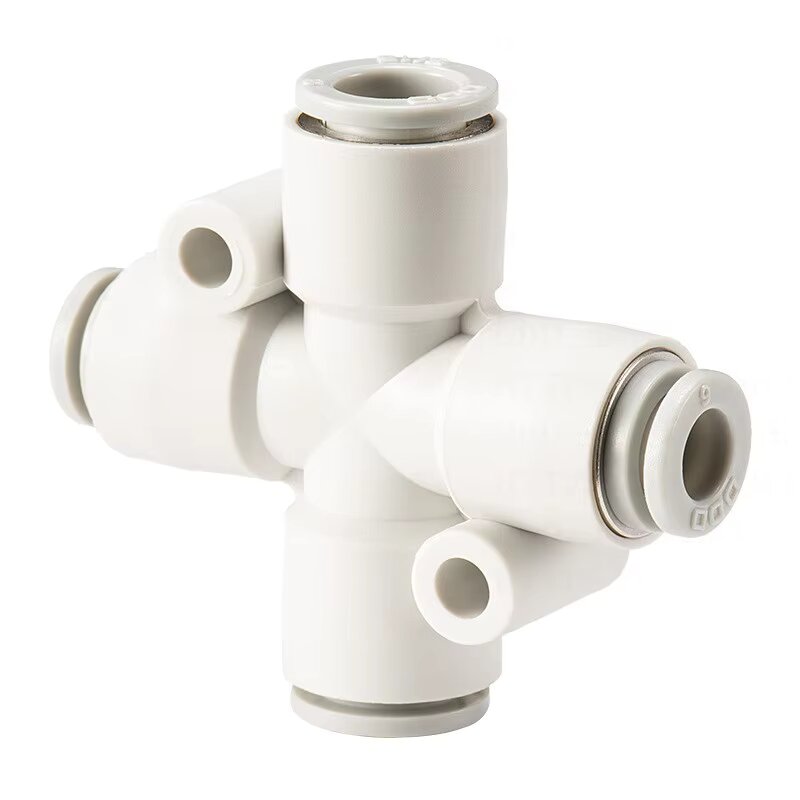

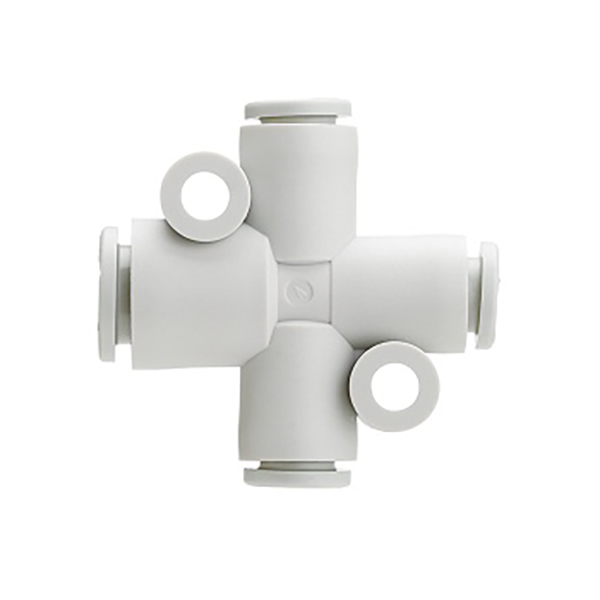

3.1 KQ2TW تركيب متقاطع ذو قطر متساوي (4 منافذ بنفس الحجم)
|
نموذج |
القطر الخارجي للأنبوب ΦD (مم) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

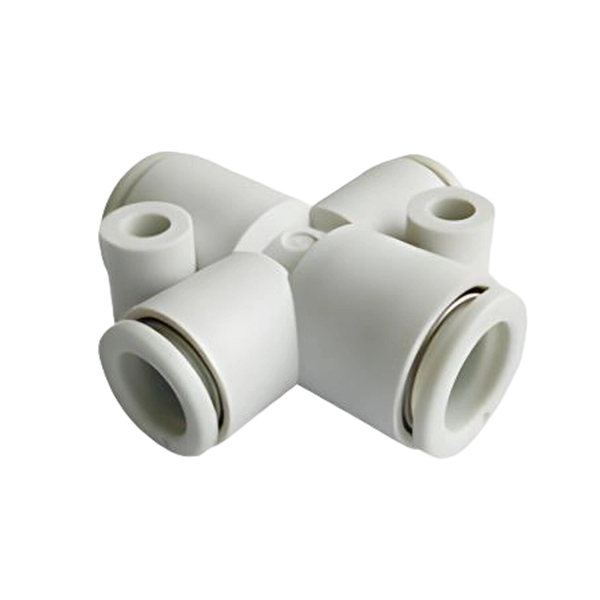

3.2 KQ2TX تقليل التركيب المتقاطع (النوع 1)
|
نموذج |
المنفذ ΦD ① (مم) |
المنفذ ΦD ② (مم) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY تقليل التركيب المتقاطع (النوع 2)
|
نموذج |
المنفذ ΦD ① (مم) |
المنفذ ΦD ② (مم) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
غرض |
المعلمة |
|
أنابيب متوافقة |
أنبوب PU، أنبوب هوائي من النايلون PA |
|
نطاق ضغط العمل |
-100 كيلو باسكال (فراغ) ~ 1.0 ميجا باسكال (ضغط إيجابي) |
|
درجة حرارة التشغيل |
0 درجة مئوية ~ 60 درجة مئوية |
|
طريقة الاتصال |
الضغط بلمسة واحدة؛ اضغط على حلقة التحرير لفصل الأنابيب |
|
المواد الأساسية |
جسم PBT، مخلب من الفولاذ المقاوم للصدأ، ختم مطاطي NBR |
• تفرع مصدر الهواء وتحويل خطوط الأنابيب لمعدات الإنتاج الآلي
• توزيع الدوائر الهوائية للأذرع الآلية وأنظمة كوب الشفط الفراغي
• توزيع الهواء متعدد الاتجاهات لحلقات التحكم الهوائية للأسطوانة
• توصيل خطوط الأنابيب المدمجة وتحويل القطر للأنظمة الهوائية الدقيقة
• تي ذات القطر المتساوي: اختر KQ2Txx-00 لخطوط الأنابيب ثلاثية الاتجاهات بأقطار أنبوبية متسقة تمامًا
• تقليل المحملة: اختر KQ2T①-② لخطوط الأنابيب ذات القطر الجانبي نفسه والقطر الأوسط المختلف
• تي الخيوط: اختر KQ2Txx-01S (إمبراطوري) / سلسلة M (متري) للتوصيل الملولب مع الصمامات والأسطوانات
• توزيع متقاطع بأربعة اتجاهات: اختر سلسلة KQ2TW/TX/TY للسيناريوهات التي تتطلب تفرع خطوط الأنابيب رباعية الاتجاهات
