KQ2Z سلسلة فرع الكوع العالمي للذكور

تركيبات دفع متعددة المنافذ SOLH KQ2Z، مقسم هوائي مكافئ SMC KQ2Z. أربعة أنواع فرعية: 1 في 2، KQ2ZF قابل للتكديس، 1 في 4 KQ2ZD و1 في 6 KQ2ZT. جسم PBT مع خيط نحاسي مطلي بالنيكل، متوافق مع أنابيب PU/PA للفراغ ودوائر الضغط الإيجابي. توفر Richge Technology مخزونًا مستقرًا وتصنيعًا موثوقًا لتوزيع الهواء الآلي.

إرسال استفسار

وصف المنتج

تركيبات دفع متعددة المنافذ من سلسلة KQ2Z | SMC KQ2Z الفواصل الهوائية المكافئة

العلامة التجارية: SOLH من Richge Technology | تركيبات KQ2Z متعددة المنافذ الهوائية بلمسة واحدة

1. نظرة عامة على المنتج

تنتمي سلسلة KQ2Z إلى عائلة SOLH KQ2 الهوائية التي تعمل بلمسة واحدة. إنه عبارة عن تركيب متعدد الفروع ذو خيط ذكري، ويتميز بمدخل هواء واحد ومنافذ أنبوبية متعددة في وقت واحد. تصميم "اضغط للتوصيل" لإدخال وإزالة الأنابيب بدون أدوات، ويستخدم لتوزيع الهواء المركزي في الأنظمة الهوائية. أربعة نماذج فرعية متاحة:

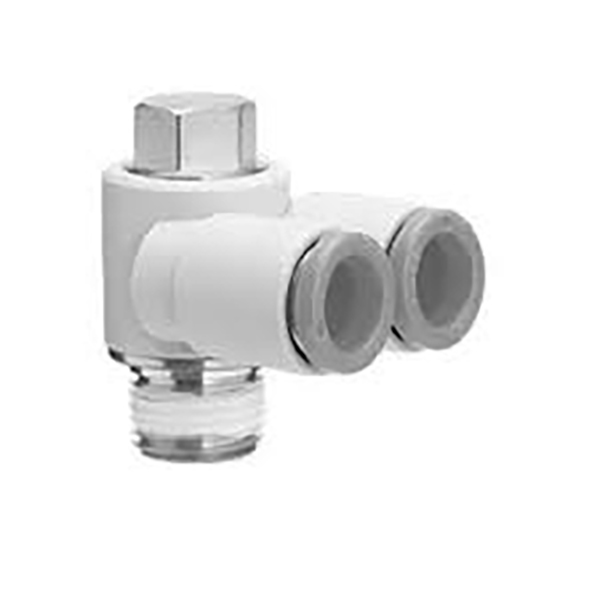

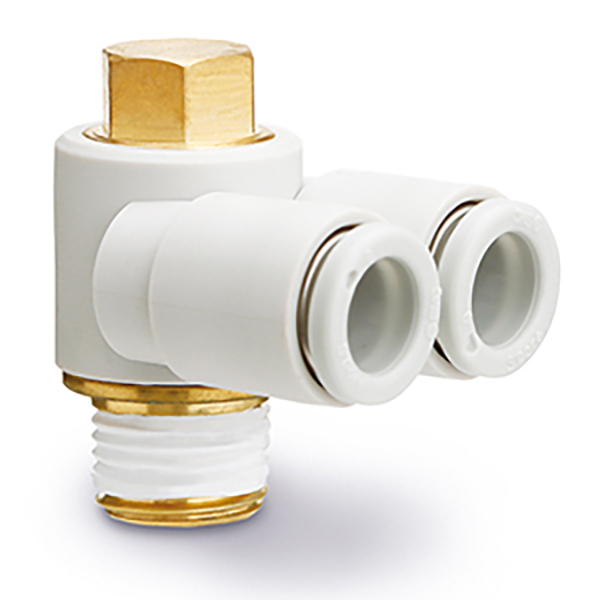

KQ2Z: منفذ مزدوج 1 في 2، تركيب سداسي خارجي

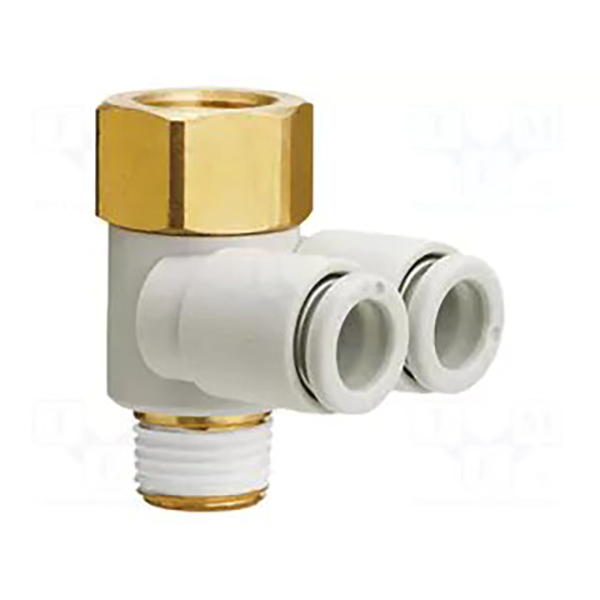

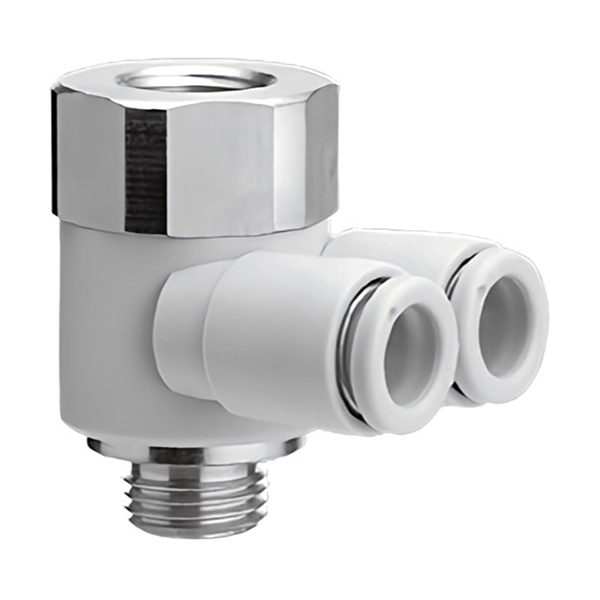

KQ2ZF: مشعب قابل للتكديس 1 في 2 خارج، خيط أنثى Rc علوي لتسلسل المشعبات الإضافية

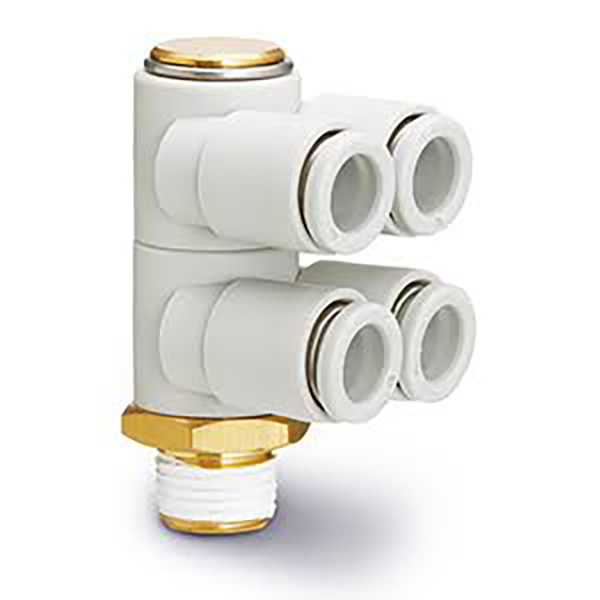

KQ2ZD: 1-مدخل 4-خارج مشعب فرعي رباعي الاتجاه

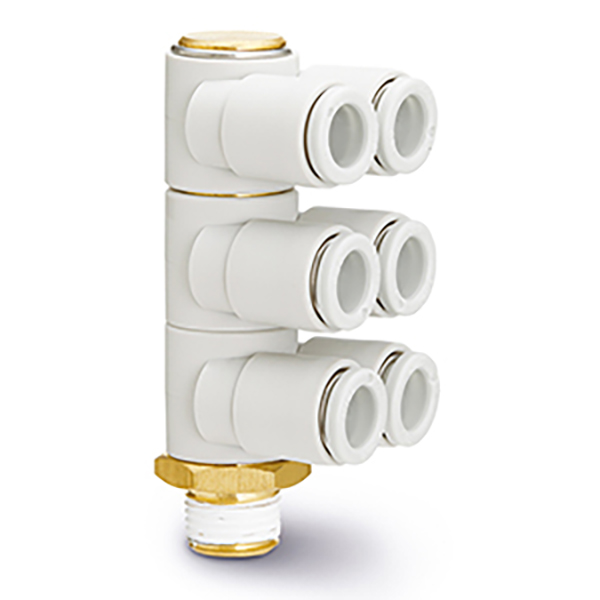

KQ2ZT: 1-مدخل 6-خارج مشعب فرعي سداسي الاتجاه

المزايا الأساسية: تصميم مشعب مدمج لتوفير مساحة التثبيت. جسم PBT مع خيط نحاسي مطلي بالنيكل. متوافق مع أنابيب الهواء PU / PA، ويعمل مع دوائر الضغط الإيجابي والفراغ. استبدال مباشر لتركيبات SMC KQ2Z الأصلية.

2. شرح الكود النموذجي

التنسيق: KQ2Z □□ - □□S

KQ2Z: رمز السلسلة لتركيب مشعب فرعي متعدد المنافذ
□□: القطر الخارجي للأنبوب ΦD (04=4 مم، 06=6 مم، 08=8 مم، 10=10 مم، 12=12 مم)

لاحقة:

01S02S/03S/04S: خيط مستدق ذكر إمبراطوري R (1/8 بوصة، 1/4 بوصة، 3/8 بوصة، 1/2 بوصة)
M5: خيط ذكر متري م5×0.8

KQ2ZF: إصدار قابل للتكديس، خيط ذكر R سفلي + خيط أنثى Rc علوي. يمكن توصيل عدة KQ2ZF من طرف إلى طرف لتوسيع كمية المخرج.

3. قائمة النماذج الكاملة

3.1 KQ2Z (مدخل ومخرجان، حامل سداسي خارجي)

نموذج	ذكر الموضوع ر	أنبوب ΦD
KQ2Z04-01S	ر1/8	4
KQ2Z04-M5	م5×0.8	4
KQ2Z06-01S	ر1/8	6
KQ2Z06-02S	ر1/4	6
KQ2Z06-03S	ر3/8	6
KQ2Z08-01S	ر1/8	8
KQ2Z08-02S	ر1/4	8
KQ2Z08-03S	ر3/8	8
KQ2Z10-02S	ر1/4	10
KQ2Z10-03S	ر3/8	10
KQ2Z12-03S	ر3/8	12
KQ2Z12-04S	ر1/2	12

3.2 KQ2ZF (نوع قابل للتكديس 1 في 2 ومخرج، R + Rc)

نموذج	خيط R/R	أنبوب ΦD
KQ2ZF04-M5	م5×0.8	4
KQ2ZF04-01S	ر1/8	4
KQ2ZF06-01S	ر1/8	6
KQ2ZF06-02S	ر1/4	6
KQ2ZF08-01S	ر1/8	8
KQ2ZF08-02S	ر1/4	8
KQ2ZF10-02S	ر1/4	10
KQ2ZF10-03S	ر3/8	10
KQ2ZF12-03S	ر3/8	12
KQ2ZF12-04S	ر1/2	12

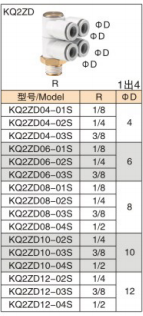

3.3 KQ2ZD (1 مدخل 4 مخرج)

نموذج	ذكر الموضوع ر	أنبوب ΦD
KQ2ZD04-01S	ر1/8	4
KQ2ZD04-02S	ر1/4	4
KQ2ZD04-03S	ر3/8	4
KQ2ZD06-01S	ر1/8	6
KQ2ZD06-02S	ر1/4	6
KQ2ZD06-03S	ر3/8	6
KQ2ZD08-01S	ر1/8	8
KQ2ZD08-02S	ر1/4	8
KQ2ZD08-03S	ر3/8	8
KQ2ZD08-04S	ر1/2	8
KQ2ZD10-02S	ر1/4	10
KQ2ZD10-03S	ر3/8	10
KQ2ZD10-04S	ر1/2	10
KQ2ZD12-02S	ر1/4	12
KQ2ZD12-03S	ر3/8	12
KQ2ZD12-04S	ر1/2	12

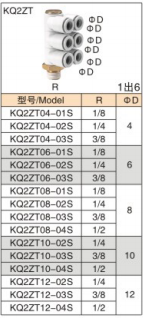

3.4 KQ2ZT (1 مدخل 6 مخرج)

نموذج	ذكر الموضوع ر	أنبوب ΦD
KQ2ZT04-01S	ر1/8	4
KQ2ZT04-02S	ر1/4	4
KQ2ZT04-03S	ر3/8	4
KQ2ZT06-01S	ر1/8	6
KQ2ZT06-02S	ر1/4	6
KQ2ZT06-03S	ر3/8	6
KQ2ZT08-01S	ر1/8	8
KQ2ZT08-02S	ر1/4	8
KQ2ZT08-03S	ر3/8	8
KQ2ZT08-04S	ر1/2	8
KQ2ZT10-02S	ر1/4	10
KQ2ZT10-03S	ر3/8	10
KQ2ZT10-04S	ر1/2	10
KQ2ZT12-02S	ر1/4	12
KQ2ZT12-03S	ر3/8	12
KQ2ZT12-04S	ر1/2	12

4. المواد والمواصفات الفنية

غرض	المعلمة
مادة الجسم	بلاستيك هندسي PBT، قوة عالية ومقاومة للصدمات
مكون الموضوع	نحاس مطلي بالنيكل، مقاوم للصدأ والتآكل
خاتم الختم	مطاط النتريل NBR
أنابيب متوافقة	أنبوب PU، أنبوب هوائي من النايلون PA
ضغط العمل	0 ~ 1.0MPa، ينطبق على الضغط السلبي الفراغي
درجة حرارة التشغيل	-20 درجة مئوية ~ +60 درجة مئوية
طريقة الاتصال	تركيب بالضغط؛ اضغط على حلقة الإصدار لإدخال/إزالة الأنابيب

5. سيناريوهات التطبيق

• آلات التشغيل الآلي، ومصفوفات أكواب الشفط الروبوتية: توزيع متعدد المسارات لمصدر هواء واحد، واستبدال الكتل المتشعبة التقليدية وتوفير أثر التثبيت

• إمداد هواء متزامن لأسطوانات متعددة، وأنابيب مركزية حول جزر الصمامات المدمجة

• يمكن تكديس KQ2ZF في سلسلة لتوسيع كمية المخرج حسب الطلب، وتجميع مشعب مرن

• استبدال الاستيراد، والاستبدال المباشر لتركيبات سلسلة SMC KQ2Z المتعددة

6. ملاحظات التثبيت

• قطع نهاية الأنبوب بشكل مسطح عموديًا، ثم أدخل الأنبوب بالكامل في الجزء السفلي المناسب من أجل إغلاق موثوق.

• قم بلف كمية صغيرة من شريط PTFE على الخيوط الذكورة، وقم بتطبيق عزم دوران معتدل لتجنب تشقق الجسم البلاستيكي.

• إزالة الأنبوب: اضغط على حلقة التحرير البيضاء واسحب الأنبوب للخارج في وقت واحد.

• لتطبيق KQ2ZF المتتالي، ضمان ختم الخيط. لا تتجاوز الضغط المقدر بعد التراص متعدد المراحل.
