تي شيرت رجالي من سلسلة KQ2Y مزود بالضغط

SOLH KQ2Y سلسلة تشغيل تي شيرت للرجال | خدمة المحملة موصل هوائي

العلامة التجارية: SOLH من Richge Technology | SMC KQ2Y ما يعادل الذكور تشغيل المحملة (نقطة الخدمة) المناسب بلمسة واحدة

1. نظرة عامة على المنتج

     KQ2Y هو تي شيرت الجري الذكوري (المعروف باسم تي شيرت الخدمة) من سلسلة التركيب بلمسة واحدة SOLH KQ2. تكوينها الأساسي هو1 مدخل خيط ذكر + 2 منافذ دفع متساوية القطر. إنه يتفرع من أنبوبين هوائيين مباشرة من المنفذ الملولب الرئيسي وهو أحد أكثر التركيبات الفرعية استخدامًا في الأنظمة الهوائية.

2. قواعد تسمية النموذج

  مثال تفصيلي للنموذج:KQ2Y06-01AS
     KQ2: تركيبات الدفع من الجيل الثاني من سلسلة KQ2 (الجسم الأبيض)
     Y: Run Tee، تي شيرت ذكر من النوع T (مدخل ملولب واحد، مخرجان للدفع)
     06: القطر الخارجي للأنابيب لمنافذ الدفع: φ6 مم
     01: مواصفات الخيط الذكور (R18؛ متري M3/M5/M6)
     ج: ختم الحشية للتجميع والتفكيك المتكرر؛ S: مادة مانعة للتسرب مطبقة مسبقًا، غير قابلة لإعادة الاستخدام؛ N: مطلي بالنيكل مقاوم للتآكل

  مثال:KQ2Y04-M5A → مدخل خيط ذكر M5، منافذ دفع مزدوجة φ4 مم، ختم حشية.

3. الهيكل والميزات الأساسية

  3.1 هيكل من النوع T (1 مدخل، 2 مخرج)

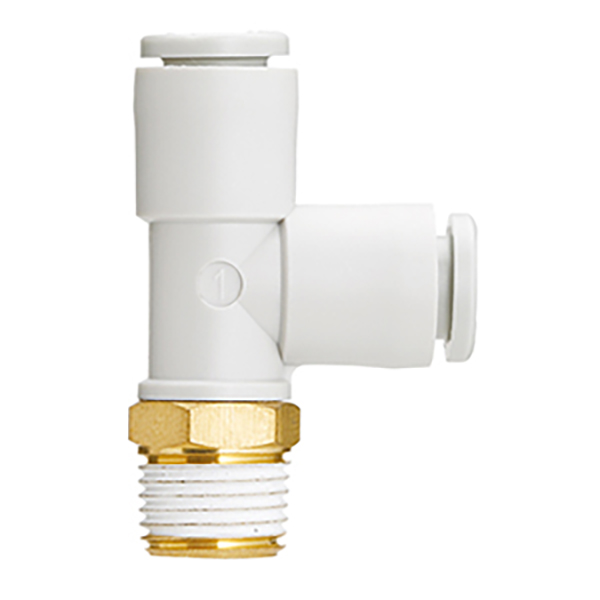

     • مدخل: خيط ذكر (Metric M / Imperial R)، يتصل بالصمامات وأسطوانات الهواء وخطوط الأنابيب الرئيسية

     • المنافذ: 2 منفذ دفع متساوي القطر لأنابيب PU/النايلون، اتصال بدون أدوات

     • يدعم نهاية الموضوعدوران 360 درجة. يمكن تعديل الاتجاه بحرية بعد التركيب للتخلص من ضغط الالتواء على الأنابيب.

  3.2 المزايا الرئيسية

     • تصميم سهل الخدمة: لا حاجة لقطع الأنابيب الرئيسية. فرع مباشرة من منفذ ملولب لسهولة إضافة الدائرة وصيانتها.

     • مدمجة وخفيفة الوزن: جسم بلاستيكي PBT + خيط نحاسي مطلي بالنيكل، بصمة قدم صغيرة ووزن منخفض.

     • فراغ متوافق: يعمل من -100 كيلو باسكال إلى ضغط إيجابي 1.0 ميجا باسكال، مناسب لدوائر التفريغ.

     • أداء الختم العالي: حلقة الختم NBR. تسمح الحشية من النوع A بالتفكيك المتكرر؛ مانع التسرب المطلي مسبقًا من النوع S يمنع التسرب.

     • إطلاق أنبوب سهل: زر تحرير دائري. اضغط لإزالة الأنبوب دون الإضرار بالجدار الخارجي للأنبوب.

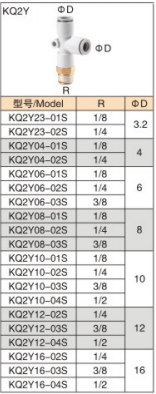

4. قائمة النماذج والمواصفات

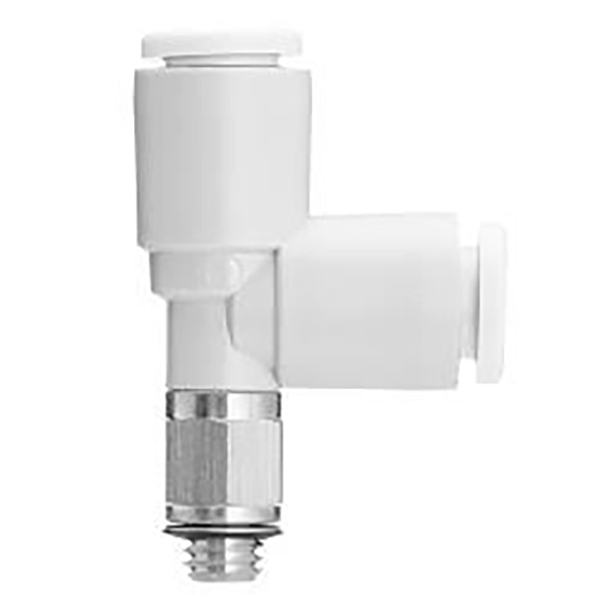

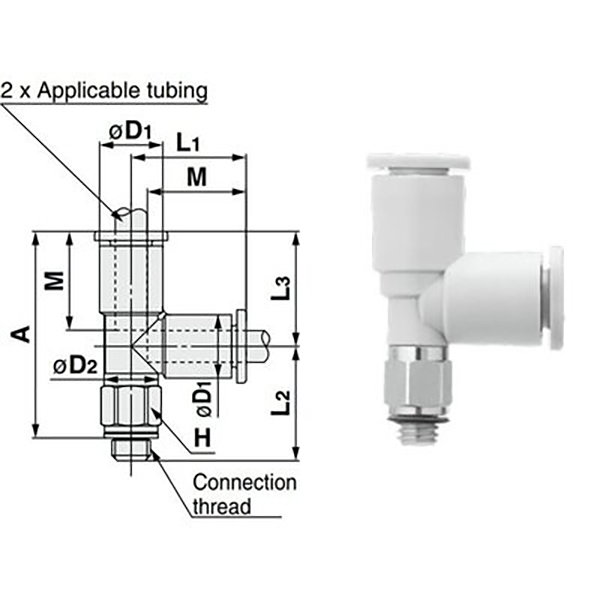

  4.1 خيط متري (M3/M5/M6)

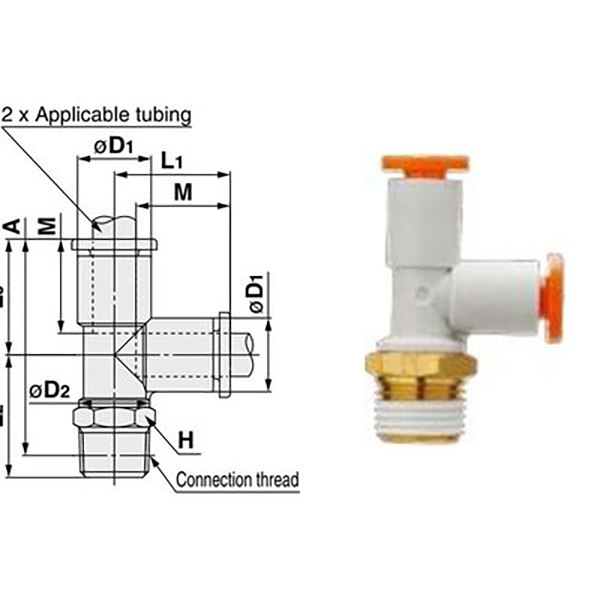

  4.2 خيط الأنابيب الإمبراطوري (R1/8 ~ R1/2، معيار الصناعة)

5. المواصفات الفنية العامة (معيار سلسلة KQ2)

6. مقارنة الاختيار: KQ2Y وKQ2D وKQ2T

7. إرشادات الاختيار والتثبيت

  دليل الاختيار

     • فرع من صمام الملف اللولبي / منفذ سن ذكر الأسطوانة → KQ2Y (على سبيل المثال KQ2Y06-01AS)

     • انقسام 1 إلى 2 في الأنابيب المتوسطة، متطلبات ضوضاء منخفضة → KQ2D

     • تقسيم قياسي للزاوية اليمنى، مشروع حساس للتكلفة → KQ2T

  ملاحظات التثبيت

     • قطع الأنابيب بشكل مسطح دون نتوءات. أدخل الأنبوب بالكامل حتى تسمع صوت نقرة لتجنب تسرب الهواء.

     • يمكن تفكيك النوع A (الحشية) بشكل متكرر؛ يحتاج النوع S (مانع التسرب المطلي مسبقًا) إلى إعادة الختم بعد التفكيك.

     • بالنسبة لتطبيقات التفريغ، حدد النوع A مع ختم NBR للحفاظ على مستوى تفريغ ثابت.

8. التطبيقات النموذجية

     • تفرع مخرج صمام الملف اللولبي: KQ2Y06-01AS مثبت على منفذ R1/8 لصمام الملف اللولبي 5/2 اتجاه لتزويد أسطوانتين للهواء.

     • التحكم المتزامن في الأسطوانة: KQ2Y08-02AS على المنفذ الملولب الرئيسي R1/4 للانقسام إلى أنبوبين φ8 للتشغيل المتزامن للأسطوانة المزدوجة.

     • تحديث دائرة التفريغ: يتفرع من منفذ الخيط الرئيسي لمولد التفريغ إلى أكواب الشفط، مما يسهل الصيانة والتعديل.
