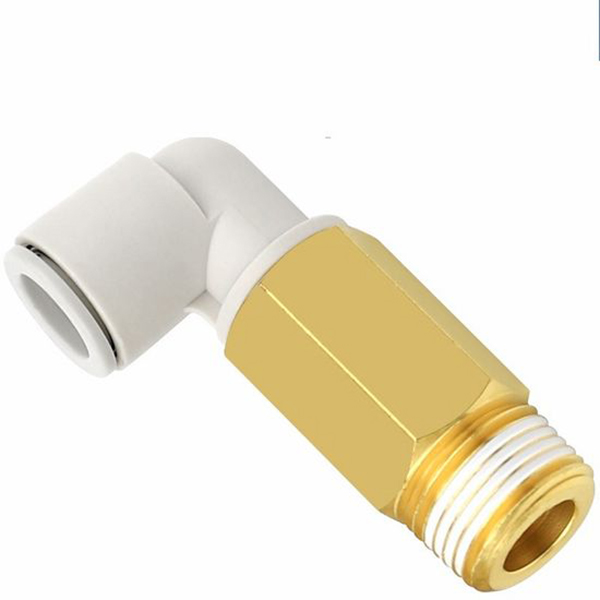

سلسلة KQ2W كوع دفع للداخل بخيط ذكر ممتد

سلسلة SOLH KQ2W مرفق دفع بخيط ذكر ممتد بزاوية 90 درجة، تركيب هوائي مكافئ SMC KQ2W. تصميم جذعي ممتد يحل التداخل الميكانيكي للأسطوانات ودوائر التفريغ. جسم PBT + خيط نحاسي مطلي بالنيكل، يدعم أنبوب PU/PA. تقنية Richge ذات مخزون مستقر وإنتاج موثوق به لمشاريع الأنابيب الهوائية الآلية.

إرسال استفسار

وصف المنتج

سلسلة SOLH KQ2W كوع دفع للداخل بخيط ذكر ممتد بزاوية 90 درجة | SMC KQ2W تركيب هوائي مكافئ

العلامة التجارية: SOLH من Richge Technology | KQ2W مرفق ممتد من النوع L بلمسة واحدة

1. نظرة عامة على المنتج

سلسلة KQ2W عبارة عن كوع دفع جذعي ممتد من النوع L ضمن عائلة التركيبات الهوائية SOLH KQ2. 90 درجة البناء الزاوية اليمنى. خيط ذكر ذو طرف واحد (خيط مستدق R إمبراطوري / خيط متري M دقيق)، الطرف الآخر لإدخال أنابيب الهواء PU/PA. تتضمن السلسلة أيضًا نسخة موسعة غير مختزلة KQ2Wxx-99، كلا الطرفين لتوصيل الأنبوب لإطالة خط الأنابيب وتجنب العوائق.

الميزة الأساسية: يعمل تصميم الجذع الممتد على حل قيود مساحة التثبيت والتداخل الميكانيكي. هيكل بلمسة واحدة، إدخال وإزالة الأنبوب بدون أدوات. جسم بلاستيكي + قسم ملولب من النحاس، مضاد للشيخوخة، متوافق مع الدوائر الهوائية والفراغية. بديل الاستيراد المباشر لسلسلة SMC KQ2W للمشاريع الخارجية.

2. شرح الكود النموذجي

التنسيق: KQ2W □□ - □□S

KQ2W: رمز السلسلة للكوع الممتد من النوع L

□□: القطر الخارجي للأنبوب ΦD (02=2 مم، 23=3.2 مم، 04=4 مم، 06=6 مم، 08=8 مم، 10=10 مم، 12=12 مم، 16=16 مم)

لاحقة:01S02S/03S/04S: خيط ذكر إمبراطوري R (1/8 بوصة، 1/4 بوصة، 3/8 بوصة، 1/2 بوصة)

M3GM5: خيط ذكر متري M3×0.5 / م5×0.8
-99: نسخة ممتدة غير مختزلة، وصلة أنبوبية من كلا الطرفين بنفس القطر، بدون خيط

3. المواصفات الفنية والمواد الرئيسية

غرض	المعلمة
مادة الجسم	بلاستيك هندسي PBT، مقاوم للصدمات العالية
قسم الموضوع	نحاس مطلي بالنيكل لمنع الصدأ
مادة الختم	مطاط النتريل NBR
أنابيب متوافقة	أنبوب PU، أنبوب هوائي من النايلون PA
ضغط العمل	0 ~ 1.0MPa، ينطبق على الفراغ
درجة حرارة التشغيل	-20 درجة مئوية ~ +60 درجة مئوية
طريقة الاتصال	دفع في؛ اضغط على حلقة الإصدار لإدخال أو فصل الأنبوب

4. قائمة النماذج الكاملة

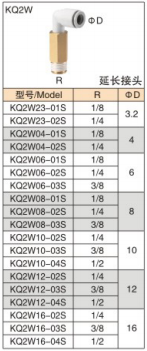

4.1 إصدار خيط Imperial R (خيط ذكر نحاسي)

نموذج	ذكر الموضوع ر	أنبوب ΦD
KQ2W23-01S	ر1/8	3.2
KQ2W23-02S	ر1/4	3.2
KQ2W04-01S	ر1/8	4
KQ2W04-02S	ر1/4	4
KQ2W06-01S	ر1/8	6
KQ2W06-02S	ر1/4	6
KQ2W06-03S	ر3/8	6
KQ2W08-01S	ر1/8	8
KQ2W08-02S	ر1/4	8
KQ2W08-03S	ر3/8	8
KQ2W10-02S	ر1/4	10
KQ2W10-03S	ر3/8	10
KQ2W10-04S	ر1/2	10
KQ2W12-02S	ر1/4	12
KQ2W12-03S	ر3/8	12
KQ2W12-04S	ر1/2	12
KQ2W16-02S	ر1/4	16
KQ2W16-03S	ر3/8	16
KQ2W16-04S	ر1/2	16

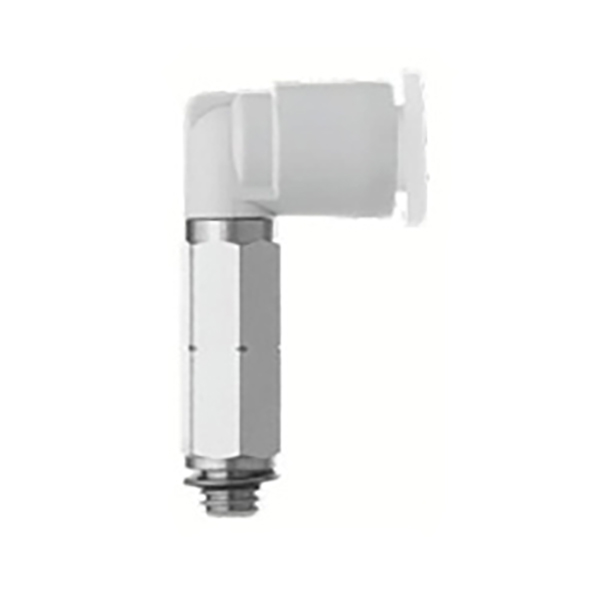

4.2 إصدار متري M من الخيط

نموذج	خيط ذكر	أنبوب ΦD
KQ2W02-M3G	م3×0.5	2
KQ2W02-M5	م5×0.8	2
KQ2W23-M3G	م3×0.5	3.2
KQ2W23-M5	م5×0.8	3.2
KQ2W04-M3G	م3×0.5	4
KQ2W04-M5	م5×0.8	4
KQ2W06-M5	م5×0.8	6

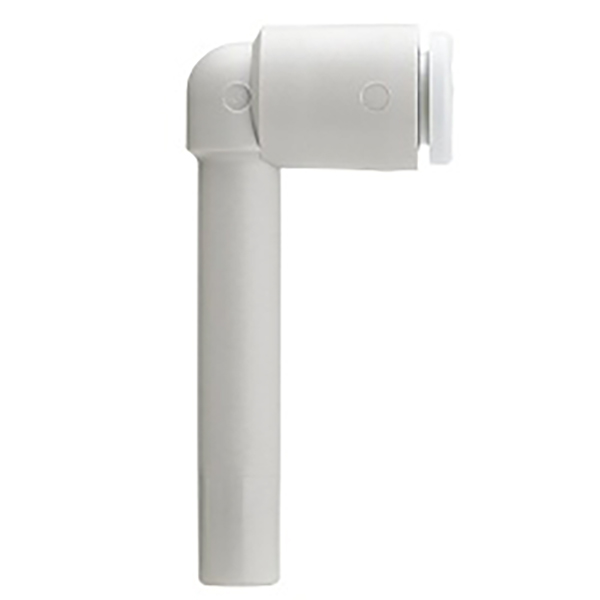

4.3 النسخة الموسعة غير المختزلة (أنبوب إلى أنبوب، بدون خيط)

نموذج	المنفذ 1 د	المنفذ 2 د
KQ2W23-99	3.2	3.2
KQ2W04-99	4	4
KQ2W06-99	6	6
KQ2W08-99	8	8
KQ2W10-99	10	10
KQ2W12-99	12	12

5. سيناريوهات التطبيق

• تجنب التداخل الميكانيكي للأسطوانات ومولدات الفراغ وصمامات الملف اللولبي؛ تمديد وإعادة توجيه اتجاه خط الأنابيب

• توجيه أنابيب ممتدة بمقدار 90 درجة لدوائر كوب الشفط الروبوتية في خطوط التشغيل الآلي المدمجة

• الاستبدال المباشر لـ SMC KQ2W الأصلي، واستبدال الواردات لخفض التكلفة

6. ملاحظات التثبيت

• قم بقطع الأنابيب عموديًا ومسطحًا، وأدخلها بالكامل إلى الأسفل لضمان الختم.

• يمكن لف شريط PTFE على الخيوط؛ لا تفرط في تشديد الخيوط لمنع تشقق الجسم المناسب.

• إزالة الأنبوب: اضغط على حلقة التحرير البيضاء واسحب الأنبوب للخارج في وقت واحد.
