العلامة التجارية: SOLH من Richge Technology | عائلة موصل L هوائي بلمسة واحدة KQ2V
 |
 |
 |
 |
 |
 |
 |
 |
سلسلة SOLH KQ2V عبارة عن تركيبات هوائية قابلة للدفع من النوع L ذات خيط ذكر مع متغيرات فرعية متعددة. مصممة لتوزيع مصدر الهواء وتغيير اتجاه خط الأنابيب في الدوائر الهوائية. قابلة للتبديل بالكامل مع سلسلة SMC KQ2V. مصنوع من هيكل بلاستيكي هندسي أبيض وخيط نحاسي مطلي بالنيكل. تجميع سريع بدون لاصق. متوافق مع أنابيب الهواء PU & PA. منتشرة على نطاق واسع في آلات التشغيل الآلي، وأنظمة الالتقاط والمكان الفراغي، وأنظمة أنابيب الأسطوانات.
خمسة نماذج فرعية لمتطلبات التخطيط المختلفة:
KQ2V: منفذ فردي قياسي من النوع L، تركيب سداسي خارجي، 1 مدخل 1 مخرج
KQ2VS: منفذ فردي قياسي من النوع L، تركيب مقبس سداسي داخلي، 1 مدخل 1 مخرج
KQ2VF: تركيب L متتالي، خيط R ذكر + خيط Rc أنثى، اتصال سلسلة متاح، 1 في 1 خارج
KQ2VD: تركيب فرعي رأسي من 1 إلى 2، ومدخل سن ذكري واحد، ومنفذي خرطوم متساويين القطر
KQ2VT: تركيبات فرعية رأسية من 1 إلى 3، ومدخل سن ذكري واحد، وثلاثة منافذ خرطوم متساوية القطر
مثال: KQ2VD04-01S
KQ2V = الرمز الأساسي للسلسلة
D T / S / F = لاحقة البنية
D: فرع عمودي 1 إلى 2
T: فرع عمودي من 1 إلى 3
S: مرفق داخلي سداسي L
F: مرفق L متتالي
لا توجد لاحقة: مرفق خارجي سداسي قياسي على شكل حرف L
04 = القطر الخارجي للأنبوب ΦD: 4 مم
01S = خيط ذكر R18؛ 02S=R1/4; 03S=R3/8; 04S=R1/2; م5=م5×0.8
|
سلسلة الموديل |
وصف الهيكل |
موضوع ص / أرسي |
الأنبوب ΦD (مم) |
|

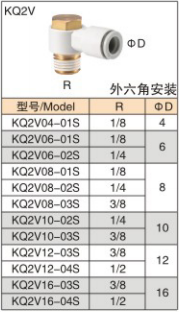

KQ2V |
كوع L، سداسي خارجي، 1 في 1 خارج |
M5×0.8 / R1/8 / R1/4 / R3/8 / R1/2 |
4،6،8،10،12،16 |
|
KQ2VS |
كوع على شكل حرف L، مقبس سداسي داخلي، 1 في 1 خارج |
M5×0.8 / R1/8 / R1/4 / R3/8 / R1/2 |
4،6،8،10،12 |
|
KQ2VF |
مرفق L متتالي، ذكر R + أنثى Rc، 1 في 1 خارج |
M5×0.8 / R1/8 / R1/4 / R3/8 / R1/2 |
4،6،8،10،12 |
|
KQ2VD |
فرع عمودي 1 إلى 2، مدخل سن ذكر واحد، منافذ أنبوب مزدوج |
R1/8 / R1/4 / R3/8 / R1/2 |
4،6،8،10،12 |
|
KQ2VT |
عمودي 1 إلى 3 فرع، 1 مدخل سن ذكر، منافذ أنبوب ثلاثية |
R1/8 / R1/4 / R3/8 / R1/2 |
4،6،8،10،12 |
|
غرض |
المعلمة |
|
مادة الجسم |
البلاستيك الهندسي PBT |
|
خيط |
النحاس مع طلاء النيكل لمكافحة التآكل |
|
الاحتفاظ بالربيع |
الفولاذ المقاوم للصدأ |
|
ختم |
NBR حلقة الختم المطاطية |
|
أنابيب متوافقة |
أنبوب PU، أنبوب نايلون PA |
|
ضغط العمل |
0 ~ 1.0 ميجا باسكال |
|
درجة حرارة التشغيل |
0 ~ 60 درجة مئوية |
|
متوسطة قابلة للتطبيق |
الهواء المضغوط. ليس للمياه أو السوائل المسببة للتآكل بقوة |

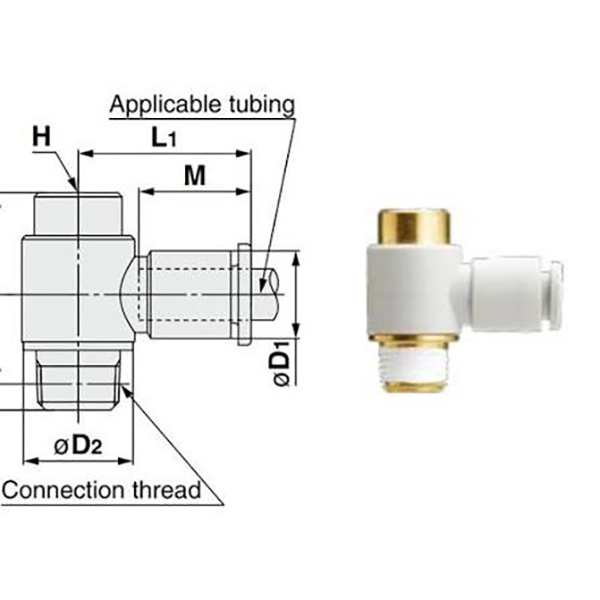

• KQ2V (الكوع الخارجي السداسي L): كوع قياسي على شكل حرف L مع طرف خيط سداسي خارجي لشد مفتاح الربط. النوع الأساسي الأكثر استخدامًا على نطاق واسع، يدعم الأنابيب ذات الحجم الكبير بحد أقصى Φ16.

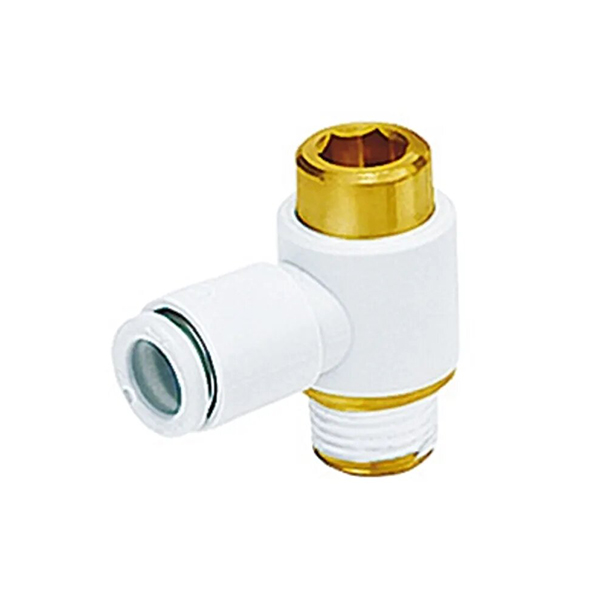

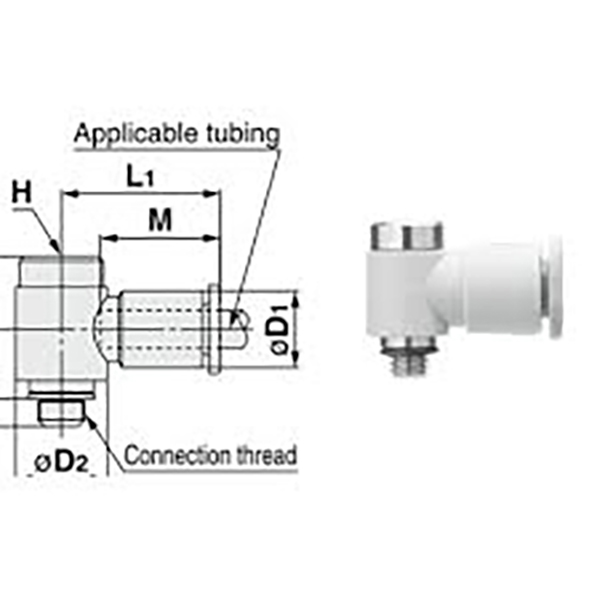

• KQ2VS (الكوع الداخلي السداسي L): سداسي داخلي مضاد في منفذ الخيط. مصممة لمساحة التثبيت الضيقة المحصورة. يتوافق متغير الخيط الصغير M5 مع الأسطوانات المصغرة.

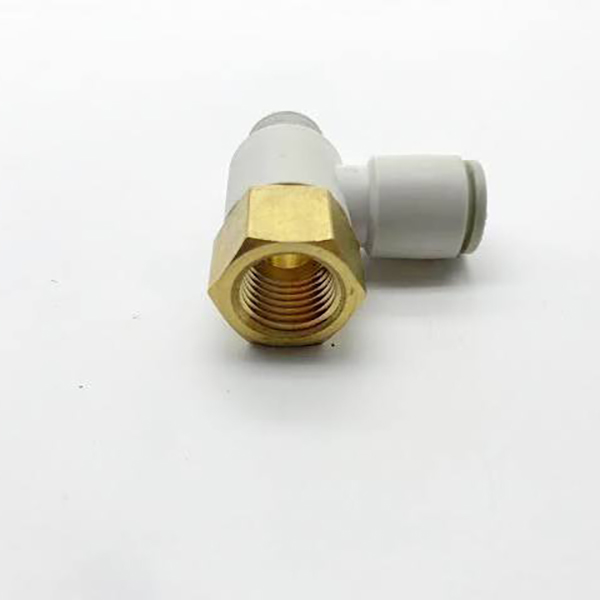

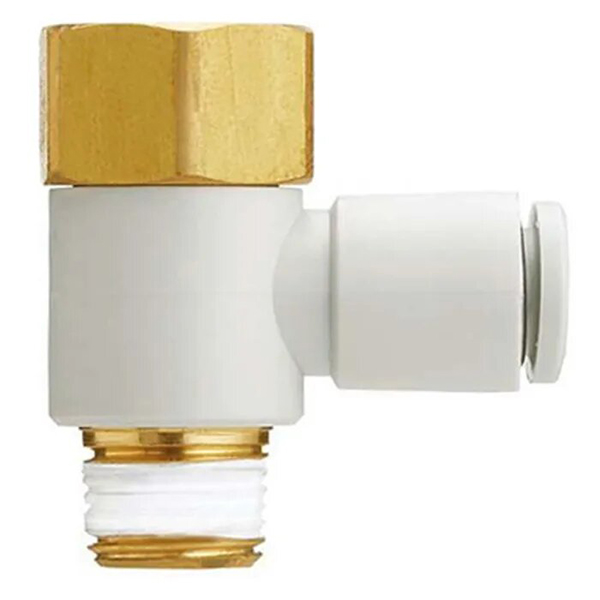

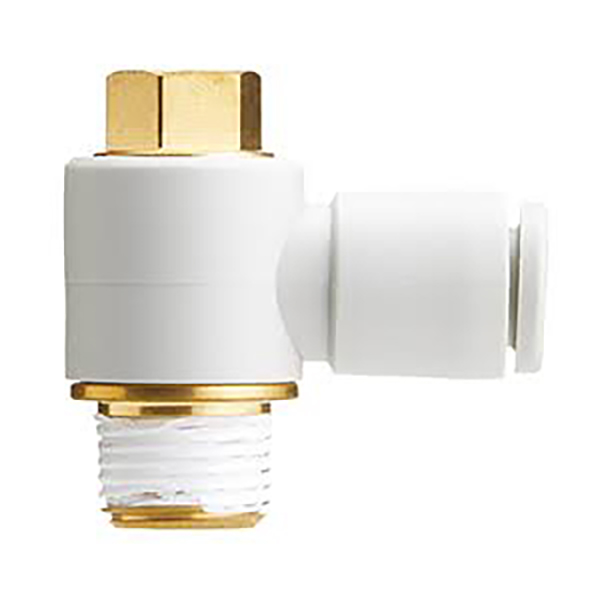

• KQ2VF (الكوع المتتالي L): مجهزة بخيط R ذكر وخيط Rc أنثى. يمكن توصيل تركيبات متعددة في سلسلة للتفرع متعدد المسارات، مما يقلل من الحاجة إلى الكتل المتعددة.

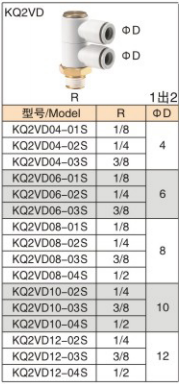

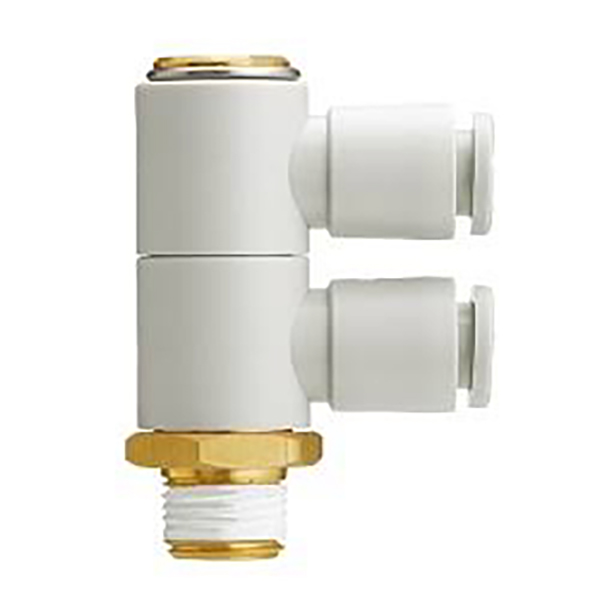

• KQ2VD (فرع عمودي 1 إلى 2): مدخل هواء ملولب واحد، ينقسم عموديًا إلى مخرجي أنابيب متساويين. توزيع هواء مدمج 1 في 2 خارج، يقلل من إجمالي عدد التركيبات.

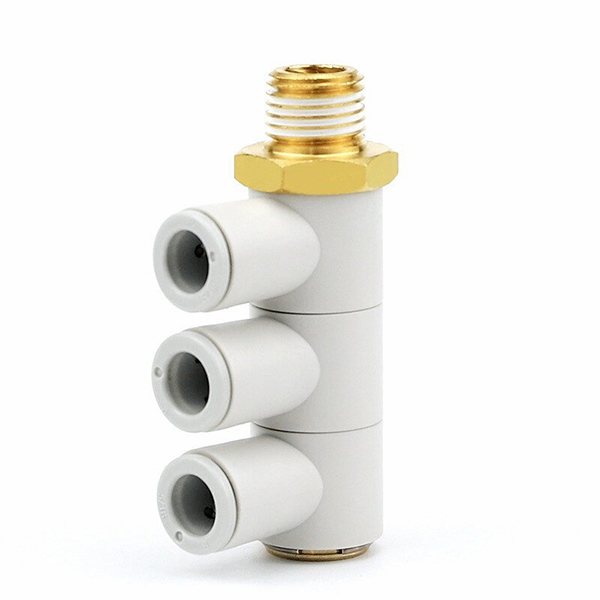

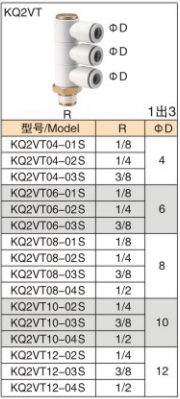

• KQ2VT (فرع عمودي من 1 إلى 3): مدخل هواء ملولب واحد، ينقسم عموديًا إلى ثلاثة منافذ أنابيب متساوية. مشعب هواء صغير، يُستخدم بشكل شائع لتوزيع الهواء بأكواب الشفط المتعددة في التشغيل الآلي.
• قطع نهاية الأنبوب بشكل عمودي ومسطح. أدخل الأنبوب بشكل مستقيم في التركيب حتى تسمع "نقرة" لتأكيد القفل.
• إزالة الأنبوب: اضغط على طوق التحرير الأبيض الموجود على التركيب واسحب الأنبوب للخارج في نفس الوقت.
• لف شريط PTFE على الخيوط. تشديد فقط على القسم عرافة. لا تقم أبدًا بتطبيق عزم الدوران على الجسم البلاستيكي لمنع التشقق.
• بالنسبة لسلسلة KQ2VF ذات التوصيل التسلسلي، تأكد من إغلاق الخيط بشكل مناسب لتجنب تسرب الهواء.
• آلات الأتمتة
• أنظمة كوب الشفط الروبوتية
• توزيع مصدر الهواء للأسطوانات الهوائية
• الدوائر الهوائية على خطوط الإنتاج
• آلات التعبئة والتغليف ودوائر اختبار الهواء
