تركيبات دفع متعددة المنافذ من سلسلة KQ2U / KQ2UD من النوع Y

SOLH KQ2U / KQ2UD تركيبات دفع متعددة المنافذ من النوع Y من السلسلة | موصل هوائي مشعب

العلامة التجارية: SOLH من Richge Technology | SMC KQ2U / KQ2UD مكافئ Y متعدد المنافذ بلمسة واحدة

1. نظرة عامة على المنتج

     KQ2U هو مقسم دفع للداخل من النوع Y؛ KQ2UD هو مشعب دفع للداخل من النوع Y 1 في 4 للخارج. كلاهما ينتمي إلى سلسلة تركيبات تعمل بالهواء المضغوط بلمسة واحدة SOLH KQ2. مصنوع من جسم PBT وخيط ذكر من النحاس المطلي بالنيكل. التوصيل والتشغيل المباشر لأنابيب الهواء PU، شريط PTFE غير مطلوب. مصممة لتقسيم دائرة الهواء من 1 إلى 2 / 1 إلى 4، قابلة للتبديل بالكامل مع SMC KQ2U / KQ2UD. تم اعتمادها على نطاق واسع في معدات التشغيل الآلي وأكواب الشفط الفراغية وتوزيع الهواء بالمحرك الهوائي.

     KQ2U: 1 مدخل، 2 مخرج (على شكل حرف Y، 1 إلى 2 مقسم)
     KQ2UD: 1 مدخل، 4 منافذ (على شكل حرف Y من 1 إلى 4 مقسمة)

2. قواعد تسمية النموذج

2.1 KQ2U (مقسم Y 1 في 2 خارج)

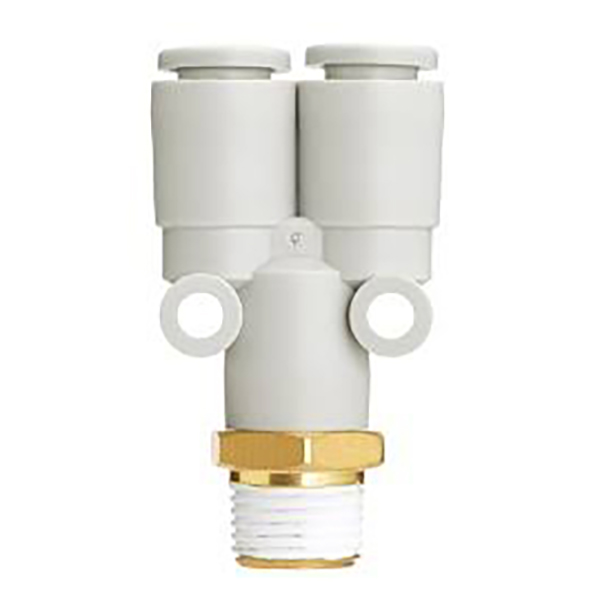

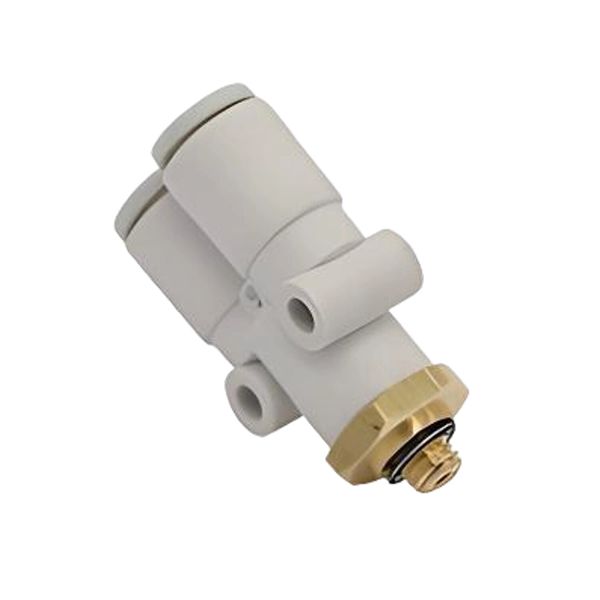

  1. إصدار خيط ذكر KQ2Uxx-xxS مثال: KQ2U06-02S
     KQ2U: تركيب من النوع Y 1 في 2 خارج
     06: أنبوب OD لمنافذ المخرج Φ6mm
     02S: خيط ذكر مستدق R1/4 (S = R خيط ذكر مستدق)
     رمز الخيط: 01S=R18، 02S=R1/4، 03S=R3/8، 04S=R1/2

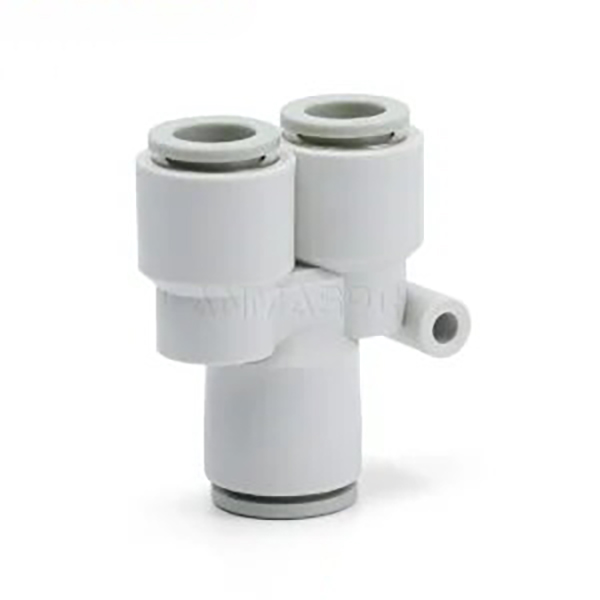

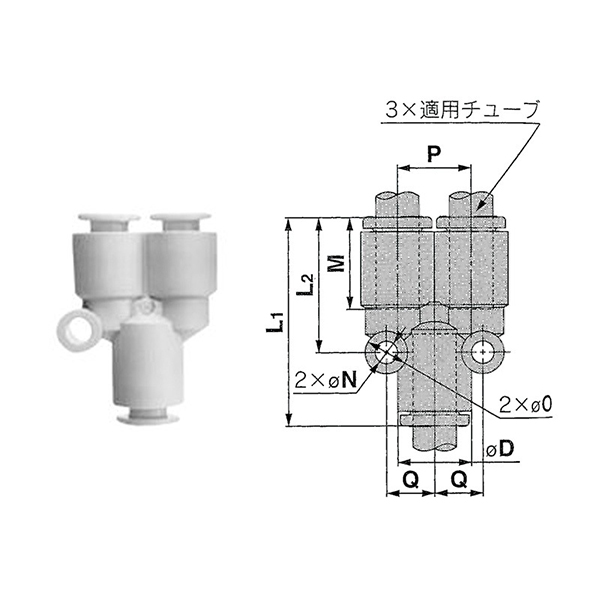

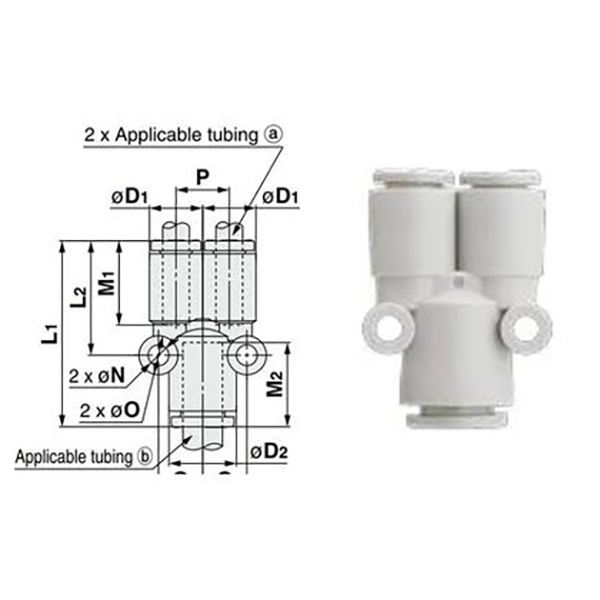

  2. إصدار أنبوب مستقيم متساوي القطر KQ2Uxx-00 مثال: KQ2U08-00
     يشترك المدخل والمخرجان في أنبوب OD متماثل، جميعهما بقطر Φ8 مم

  3. نسخة التخفيض المستقيمة KQ2Uxx-yy مثال: KQ2U04-06
     منفذين Φ4؛ المدخل الرئيسي Φ6، قطر مختلف لتقليل الانقسام

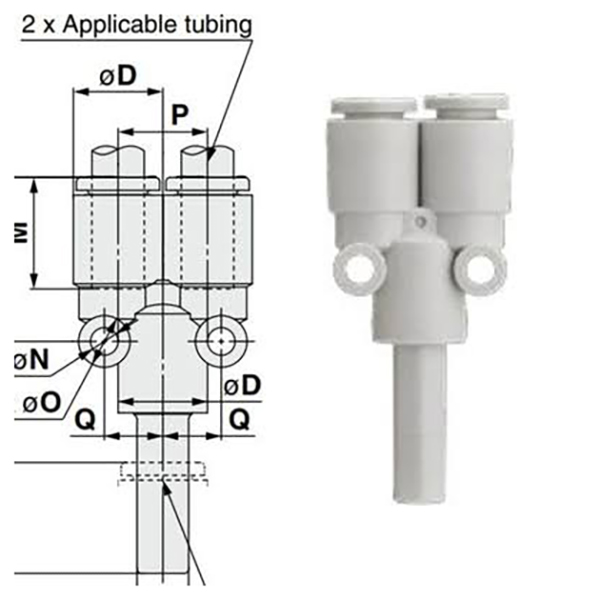

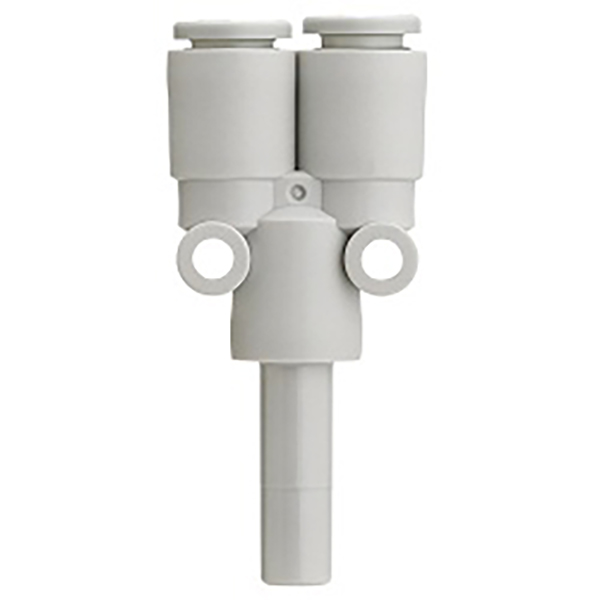

 4. إصدار المكونات الشائكة KQ2Uxx-99
     ساق قابس بلاستيكية صلبة في الأسفل، يتم إدخالها في منفذ الدفع الأنثوي لتقسيم 1 إلى 2 مخرج

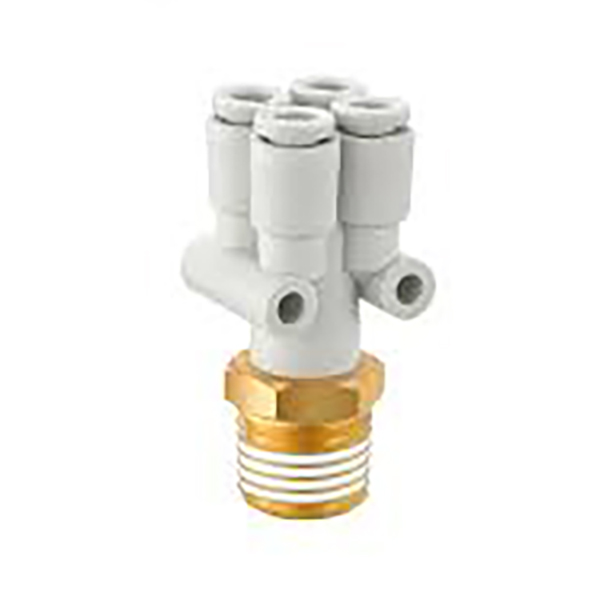

2.2 KQ2UD (مشعب Y 1 في 4 خارج)

  1. إصدار خيط ذكر KQ2UDxx-xxS مثال: KQ2UD08-03S
     مدخل ذكر R38، أربعة منافذ لأنابيب Φ8

  2. إصدار الأنبوب المخفض KQ2UDxx-yy مثال: KQ2UD04-06
     أربعة منافذ Φ4، المدخل الرئيسي Φ6، توزيع متعدد المنافذ

3. جدول ملخص المواصفات

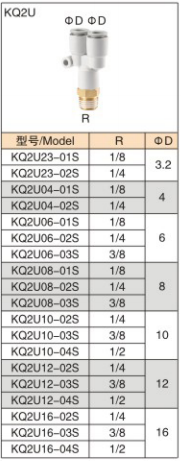

3.1 KQ2U (مقسم Y 1 في 2 خارج)

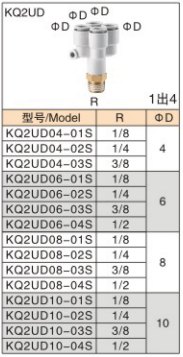

3.2 KQ2UD (مشعب Y 1 في 4 خارج)

4. المواصفات الفنية العامة

5. ميزات المنتج

     • تجميع الدفع السريع: تم إدخال الأنابيب من أجل الغلق الفوري. اضغط على طوق التحرير الأبيض لإزالة الأنبوب، وتحسين كفاءة التجميع بشكل كبير.

     • توزيع الهواء متعدد المسارات: KQ2U للتقسيم من 1 إلى 2، وKQ2UD للتقسيم من 1 إلى 4. توزيع مركزي لمصدر الهواء لتبسيط توجيه الهواء.

     • خيار التخفيض متاح: إصدارات متساوية ومخفضة القطر لتوصيل أحجام الأنابيب المختلفة.

     • ختم موضوع موثوق: خيط ذكر من النحاس المطلي بالنيكل مع مقاومة عالية للتآكل وقوة ميكانيكية.

     • الحجم الصغير: بصمة قدم صغيرة لمساحة التركيب المحدودة، وتستخدم على نطاق واسع في وحدات المناولة والرقص وأكواب الشفط.

6. التطبيقات النموذجية

     • تقسيم مصفوفة الأكواب المفرغة (أكواب الشفط المتعددة تشترك في مصدر تفريغ واحد)

     • إمدادات الهواء متعددة الأسطوانات لتركيبات الأتمتة

     • دوائر هوائية لآلات التعبئة والتغليف ومعدات 3C وآلات القولبة بالحقن

     • تقسيم خط الهواء للفحص الهوائي وأدوات الاختبار

7. ملاحظات التثبيت

     • قطع الأنابيب بشكل عمودي مع عدم وجود نتوءات؛ قد تؤدي النتوءات إلى خدش حلقة الغلق وتسبب تسرب الهواء.

     • ادفع الأنابيب بالكامل إلى الأسفل وتأكد من أن طوق التحرير يقفل الأنابيب بشكل آمن.

     • ليس للماء أو الزيت أو السوائل القوية المسببة للتآكل. فقط لخدمة الهواء المضغوط والفراغ.

     • تجنب الانحناء المتكرر عند جذر المفصل لمنع تشقق البلاستيك.
