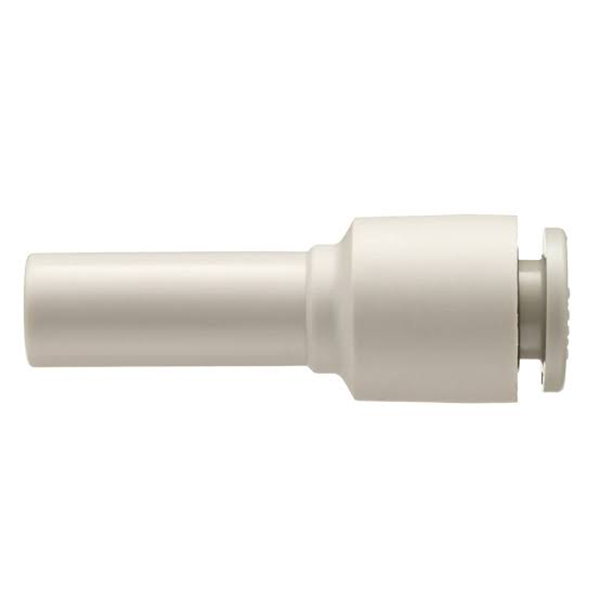

KQ2R غطاء نهاية أنثى مناسب للدفع من البلاستيك

تركيبات الدفع المستقيمة للمخفض KQ2R عبارة عن قارنة توصيل أنبوبية ذات قطر مختلف من سلسلة KQ2، تم تصنيعها كبديل مباشر لـ SMC KQ2R. يتميز كلا الطرفين بمنافذ قياسية تعمل بلمسة واحدة لتوصيل أنبوبي هواء بأقطار خارجية مختلفة. يوفر ممرها الداخلي المستدق السلس انخفاضًا في الضغط مقارنة بالجمع بين التركيبات المنفصلة. مصنوع من هيكل PBT، وحلقة إمساك من الفولاذ المقاوم للصدأ SUS304 وختم NBR، وهو يدعم خدمة الهواء المضغوط والفراغ من -5 درجة مئوية إلى +60 درجة مئوية. تغطي الأحجام المتعددة التحولات الأنبوبية Φ2 ~ Φ16، والتي تستخدم عادة لتعديل الدوائر الهوائية وتحويل قطر خط الفراغ في آلات التشغيل الآلي.

إرسال استفسار

وصف المنتج

SOLH KQ2R سلسلة المخفض المستقيمة التي يتم الضغط عليها | مقرنة أنبوب قطرها مختلفة

العلامة التجارية: SOLH من Richge Technology | SMC KQ2R يعادل تقليل التركيب الهوائي المستقيم بلمسة واحدة

1. نظرة عامة على المنتج

KQ2R عبارة عن وصلة ضغط مستقيمة مخفضة ضمن سلسلة KQ2، والمعروفة أيضًا باسم قارنة التوصيل الأنبوبية ذات القطر المختلف. لقد تم تصميمه خصيصًا للتوصيل المباشر لأنبوبي هواء بأقطار خارجية مختلفة، وهو أحد ملحقات التخفيض الأكثر استخدامًا في الأنظمة الهوائية.

2. شرح النموذج والهيكل

مثال النموذج: KQ2R06-08
KQ2: سلسلة تركيب SMC من الجيل الثاني بلمسة واحدة
R: المخفض، والحد من الهيكل المستقيم
06: القطر الخارجي للأنبوب للمنفذ ① (مم، Φ6mm)
08: القطر الخارجي للأنبوب للمنفذ ② (مم، Φ8 مم)

الميزات الهيكلية

• يعتمد كلا الطرفين منافذ KQ2 القياسية التي تعمل بلمسة واحدة؛ أحد الطرفين لأنبوب OD الصغير والآخر لأنبوب OD كبير مع قناة تدفق داخلية مستقيمة، مما يحقق الاتصال المضمن للأنابيب ذات القطر المختلف.

• انتقال مدبب سلس داخل القناة، انخفاض الضغط أقل مقارنة بالتجميع المنفصل (تركيب مستقيم + مخفض منفصل). مثالية للدوائر الهوائية الحساسة للتدفق والضغط.

مقطع الكود	وصف
KQ2R	رمز السلسلة: تقليل تركيب الدفع المستقيم
أول رقمين	أنبوب OD للمنفذ ① (مم)
آخر رقمين	أنبوب OD للمنفذ ② (مم)

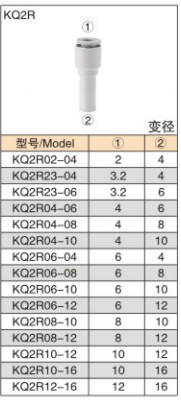

3. جدول المواصفات الكاملة

نموذج	المنفذ ① الأنبوب OD (مم)	المنفذ ② الأنبوب OD (مم)	تطبيق نموذجي
KQ2R02-04	Φ2	Φ4	المعدات الدقيقة، توصيل الأنابيب من Φ2 إلى Φ4
KQ2R04-06	Φ4	Φ6	دائرة اسطوانة صغيرة، توصيل أنابيب Φ4 إلى Φ6
KQ2R06-08	Φ6	Φ8	دائرة صمام الملف اللولبي القياسية، Φ6 إلى Φ8 (الأكثر شعبية)
KQ2R08-10	Φ8	Φ10	دائرة التدفق العالي، توصيل الأنابيب من Φ8 إلى Φ10
KQ2R10-12	Φ10	Φ12	دائرة إمداد الهواء الرئيسية، توصيل الأنابيب من Φ10 إلى Φ12
KQ2R12-16	Φ12	Φ16	خط الجذع الرئيسي ذو التدفق الكبير، توصيل الأنابيب من Φ12 إلى Φ16

4. المواصفات الفنية العامة (تتوافق مع سلسلة KQ2 الكاملة)

غرض	المعلمة
السائل المطبق	هواء مضغوط، فراغ، ماء نظيف (غير متجمد)
ضغط التشغيل	-100 كيلو باسكال (فراغ) ~ 1.0 ميجا باسكال
ضغط الانفجار	3.0MPa @ 23 درجة مئوية درجة الحرارة المحيطة
درجة حرارة التشغيل	-5 درجة مئوية ~ +60 درجة مئوية؛ 0 ~ 40 درجة مئوية لوسط الماء
أنابيب متوافقة	أنبوب PU، أنبوب نايلون، أنبوب نايلون ناعم، أنبوب FEP/PFA PTFE
مادة	هيكل PBT + مقبض من الفولاذ المقاوم للصدأ SUS304 + حلقة ختم مطاطية من النتريل NBR

5. إرشادات الاختيار والتشغيل

قاعدة الاختيار: اختر KQ2R للتوصيل المباشر بين أنبوبين مختلفين من أنابيب OD، دون الحاجة إلى تركيبات مدمجة إضافية.

• يجب قطع نهاية الأنبوب بشكل مسطح وخالي من النتوءات. أدخل الأنبوب بالكامل حتى يسمع صوت "النقر" لتجنب تسرب الهواء.

• للإزالة: اضغط على طوق التحرير الموجود على المنفذ واسحب الأنبوب للخارج؛ لا تسحب بالقوة الغاشمة.

• يزداد انخفاض الضغط مع اختلاف القطر الأكبر. تفضل النماذج ذات الاختلاف الصغير في القطر في ظل ظروف التدفق العالي.

6. سيناريوهات التطبيق النموذجية

• تحويل قطر الأنبوب: قم بتحويل الأنبوب الرئيسي Φ8 إلى أنبوب Φ6 عبر KQ2R06-08 لمطابقة الأسطوانات ذات الأحجام المختلفة بدون محولات إضافية.

• تحديث الماكينة: قم بتوصيل أنابيب Φ6 للمعدات القديمة بأنابيب Φ8 للماكينة الجديدة من أجل التوافق، دون الحاجة إلى استبدال الأنبوب بالكامل.

• اتصال دائرة الفراغ: خطوط فراغ مزدوجة بأقطار مختلفة. يحافظ التصميم منخفض التسرب على مستوى فراغ ثابت.
