العلامة التجارية: SOLH من Richge Technology | SMC KQ2N جذع مكافئ مستقيم بلمسة واحدة
KQ2N عبارة عن تركيب هوائي مستقيم على شكل ساق. أحد الطرفين عبارة عن خيط ذكر أو جذع، والطرف الآخر يقبل أنابيب الهواء PU/PA. إنه بديل مباشر لتركيبات سلسلة SMC KQ2N التي تعمل بلمسة واحدة. تستخدم على نطاق واسع في الدوائر الهوائية وخطوط الأنابيب فراغ. تركيب بدون أدوات، ما عليك سوى الضغط على طوق التحرير لإدخال الأنبوب أو إزالته بسرعة.
أربعة أنواع هيكلية متاحة:
نوع جذع الخيط الذكور (خيط M: M5)
نوع جذع الخيط الذكوري (خيط R المستدق الإمبراطوري: 1/8,1/4,3/8)
• ساق متساوي القطر مستقيم (-99 لاحقة): كلا الطرفين بنفس ساق OD
• تقليل التركيب المستقيم للساق: سيقان بأقطار خارجية مختلفة لتغيير الحجم
مثال: KQ2N04-م5
• KQ2N: رمز السلسلة، تركيب مستقيم من النوع الجذعي
• 04: القطر الخارجي للأنبوب Φ4 مم على جانب الدفع
• م5 / 01S / 02S: مواصفات الخيط الذكور
• -99: جذع ذو قطر متساوي مناسب بشكل مستقيم
• 04-06: تقليل تركيب الجذع، ①Φ4 → ②Φ6
|
مقطع الكود |
وصف |
|
KQ2N |
رمز السلسلة: تركيب مستقيم من النوع الجذعي |
|
04/06/08/10/12/16 |
القطر الخارجي للأنبوب ΦD (مم) |
|
م5 |
خيط ذكر متري م5×0.8 |
|
01S/02S/03S |
الخيط المستدق الإمبراطوري R: R1/8، R1/4، ر3/8 |
|
-99 |
قطر متساوي للساق مناسب بشكل مستقيم، كلا الطرفين نفس القطر الخارجي |
|
أرقام مزدوجة، على سبيل المثال 04-06 |
تقليل تركيب الجذع: ① مدخل OD، ② مخرج OD |
|
غرض |
المعلمة |
|
أنابيب قابلة للتطبيق |
أنبوب البولي يوريثين PU، أنبوب النايلون PA |
|
ضغط التشغيل |
0 ~ 1.0MPa، متوافق مع دائرة الضغط السلبي الفراغي |
|
درجة حرارة التشغيل |
0 درجة مئوية ~ +60 درجة مئوية |
|
مادة الجسم |
جسم بلاستيكي جزء ملولب من النحاس المطلي بالنيكل، مقاوم للتآكل |
|
أداء الختم |
ختم موضوع ممتاز |
|
طريقة الاتصال |
دفع في؛ اضغط على طوق الإصدار لفصل الأنبوب |

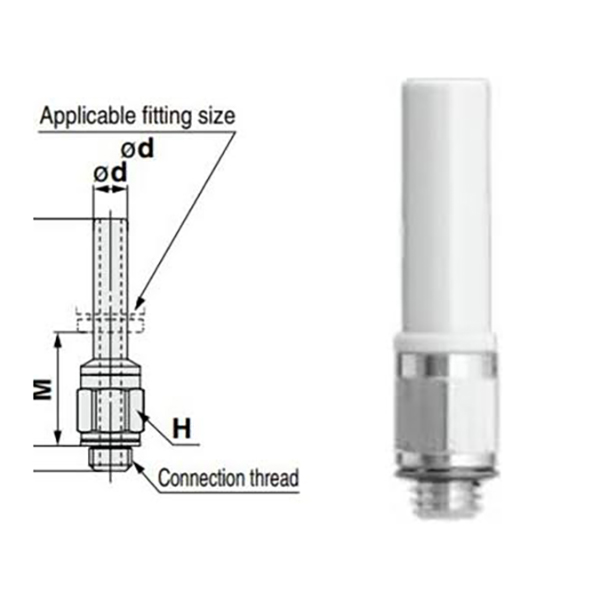

4.1 إصدار متري M ذكر الموضوع
|
نموذج |
خيط |
أنبوب د |
|
KQ2N04-م5 |
م5×0.8 |
Φ4 |
|
KQ2N06-م5 |
م5×0.8 |
Φ6 |

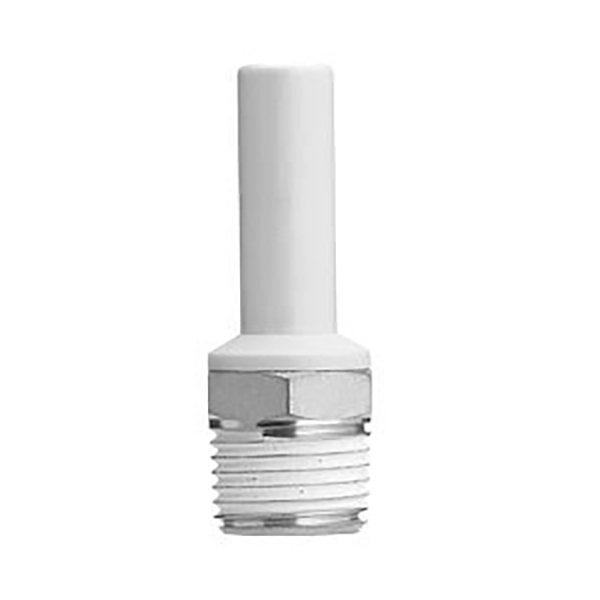

4.2 الإصدار الإمبراطوري R تفتق ذكر الموضوع
|
نموذج |
الموضوع ر |
أنبوب د |
|
KQ2N04-01S |
ر1/8 |
Φ4 |
|
KQ2N06-01S |
ر1/8 |
Φ6 |
|
KQ2N06-02S |
ر1/4 |
Φ6 |
|
KQ2N08-02S |
ر1/4 |
Φ8 |
|
KQ2N08-03S |
ر3/8 |
Φ8 |
|
KQ2N10-03S |
ر3/8 |
Φ10 |

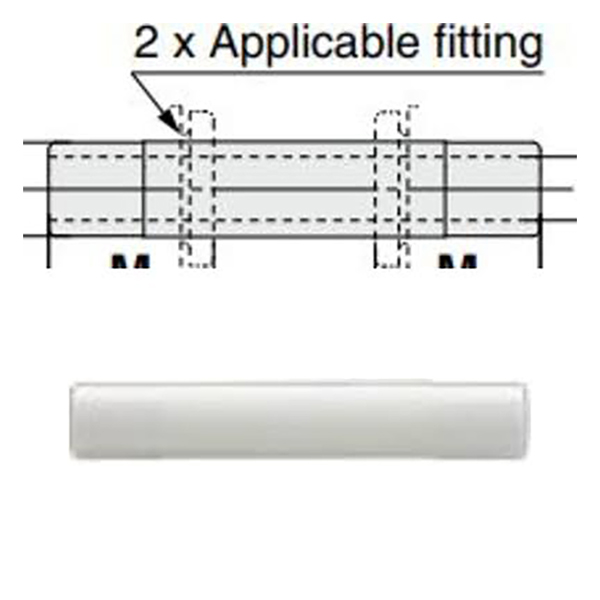

4.3 الجذع ذو القطر المتساوي المستقيم (سلسلة -99)
|
نموذج |
د |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

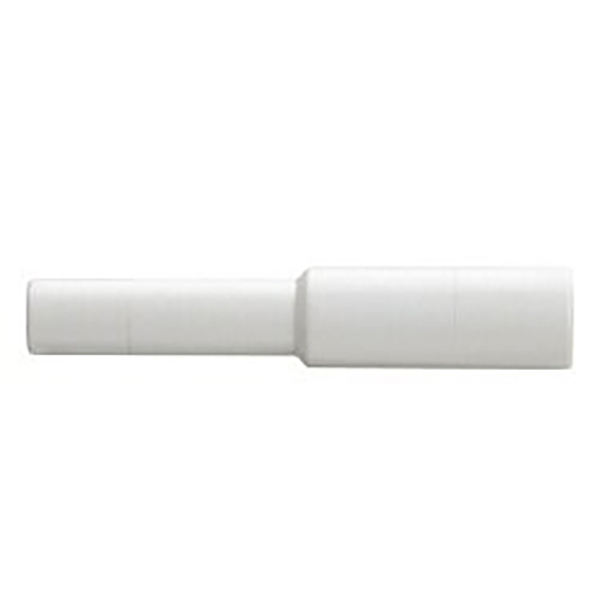

4.4 تقليل تركيب الجذع بشكل مستقيم
|
نموذج |
① التطوير التنظيمي الجذعي |
② التطوير التنظيمي الجذعي |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
جسم بلاستيكي بخيط نحاسي مطلي بالنيكل لمقاومة التآكل وختم موثوق للخيط
• متوافق مع أنبوب الهواء من البولي يوريثان وأنبوب النايلون PA
ضغط العمل المقدر 0 ~ 1.0MPa، مناسب لدوائر الضغط السلبي الفراغي
• نطاق درجة حرارة التشغيل: 0 درجة مئوية ~ +60 درجة مئوية
• تجميع بسيط: حافظ على نهاية الأنبوب ناعمة وأدخله مباشرة؛ اضغط على طوق التحرير الأمامي لسحب الأنابيب للتفكيك
آلات التشغيل الآلي، والأذرع الآلية، وأنظمة امتصاص الفراغ، والتركيبات الهوائية، وأنابيب ضاغط الهواء. الاستبدال المباشر لتجهيزات سلسلة SMC KQ2N المستوردة.
